柴油发动机喷油器结构三维数模

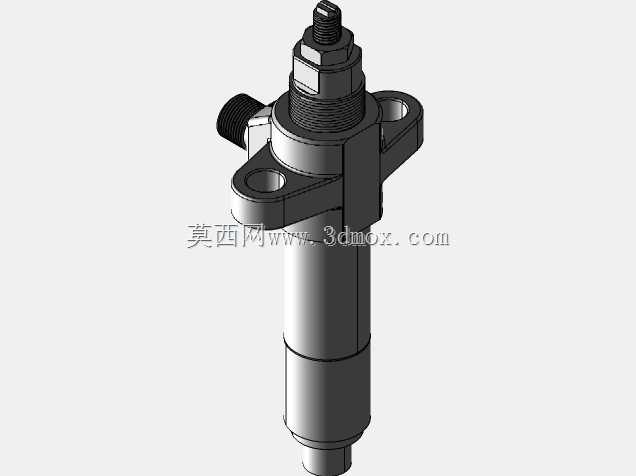

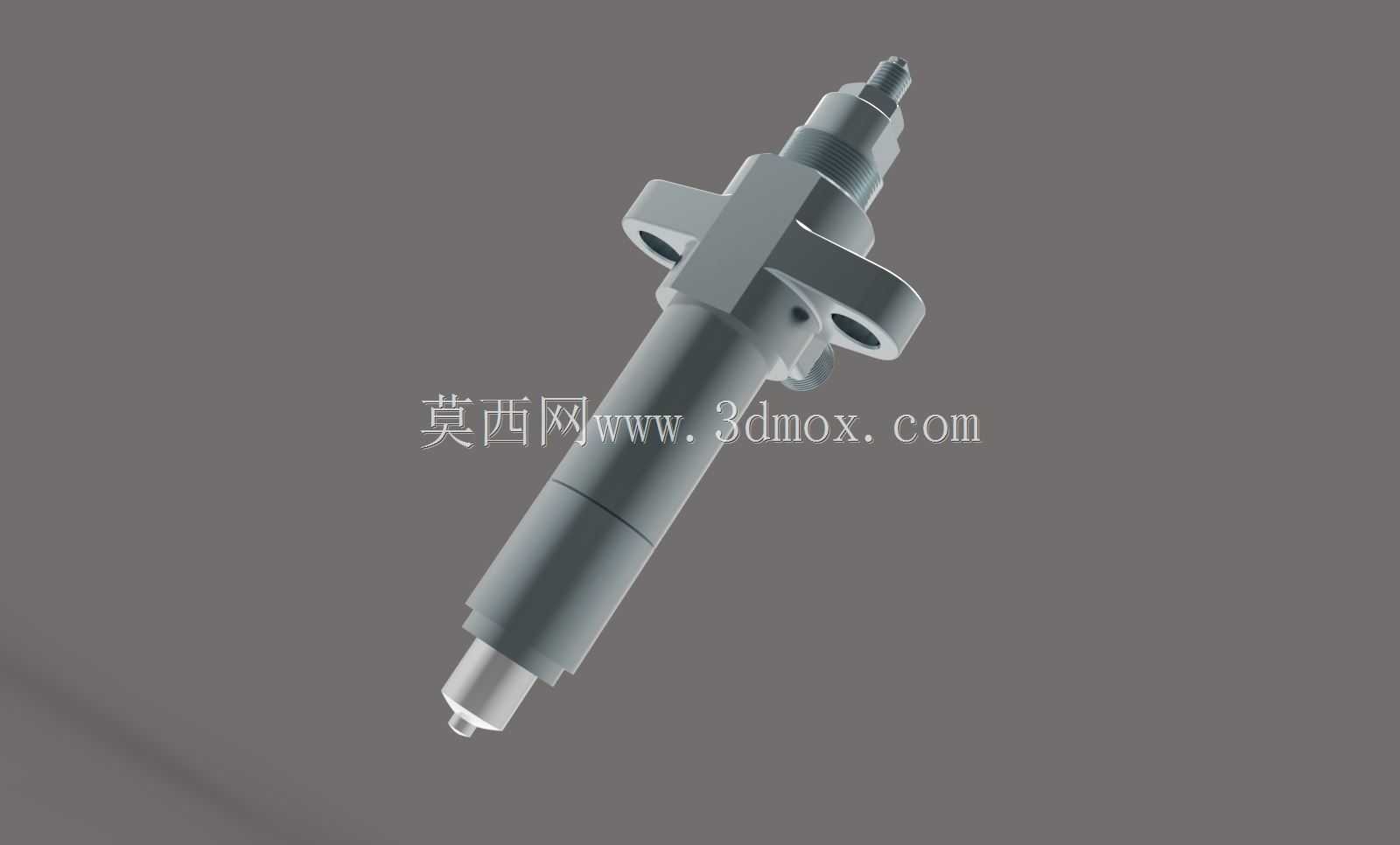

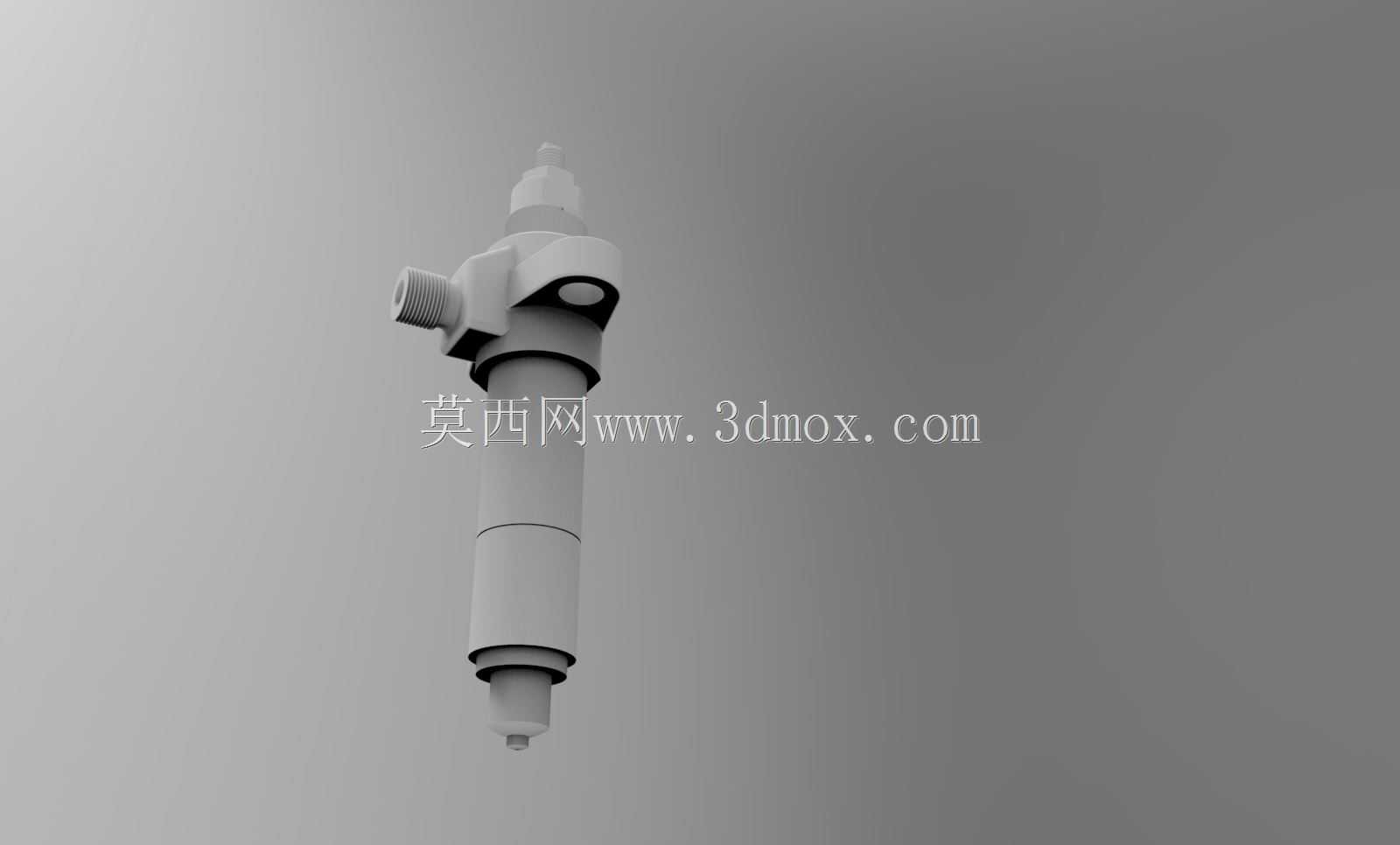

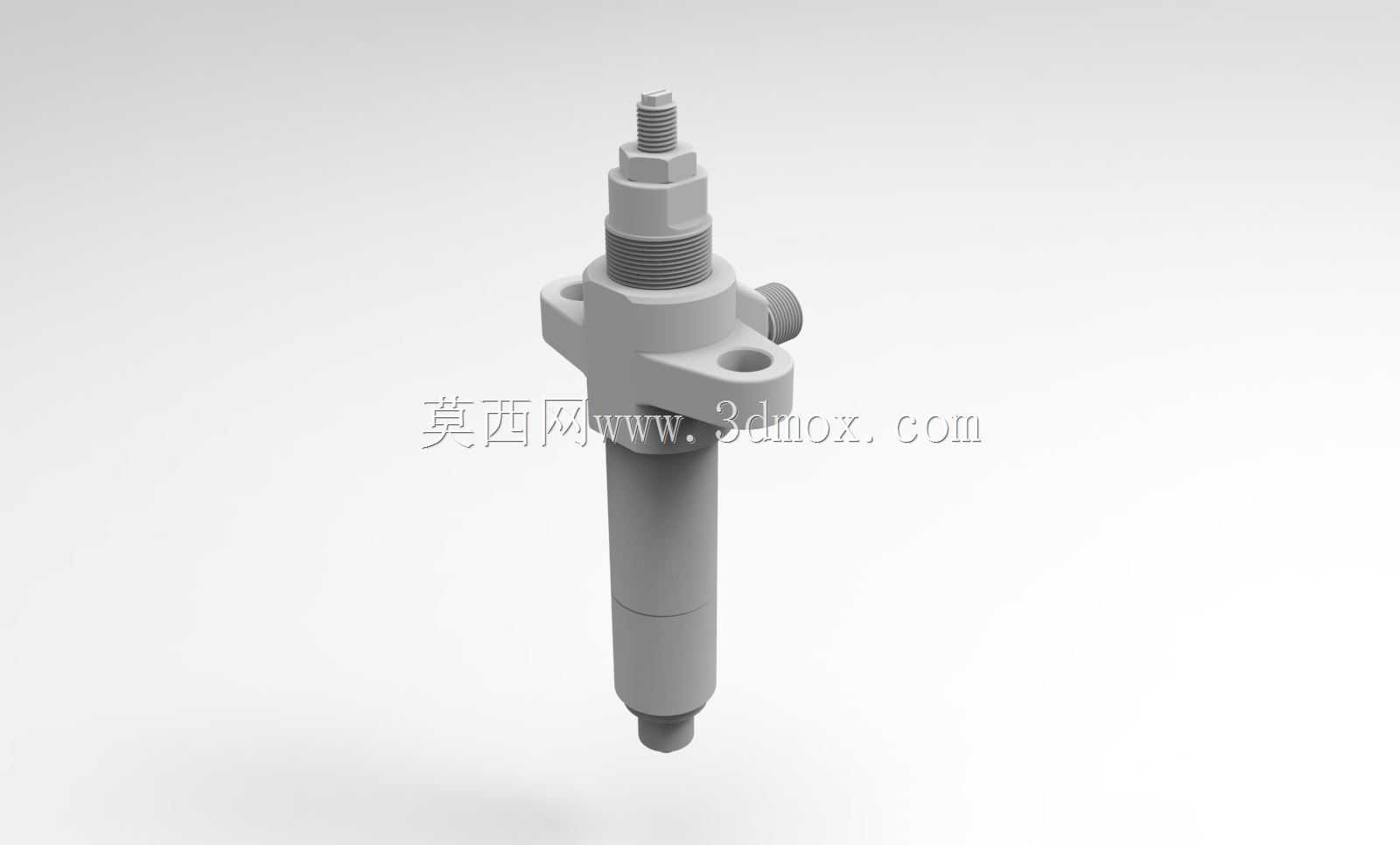

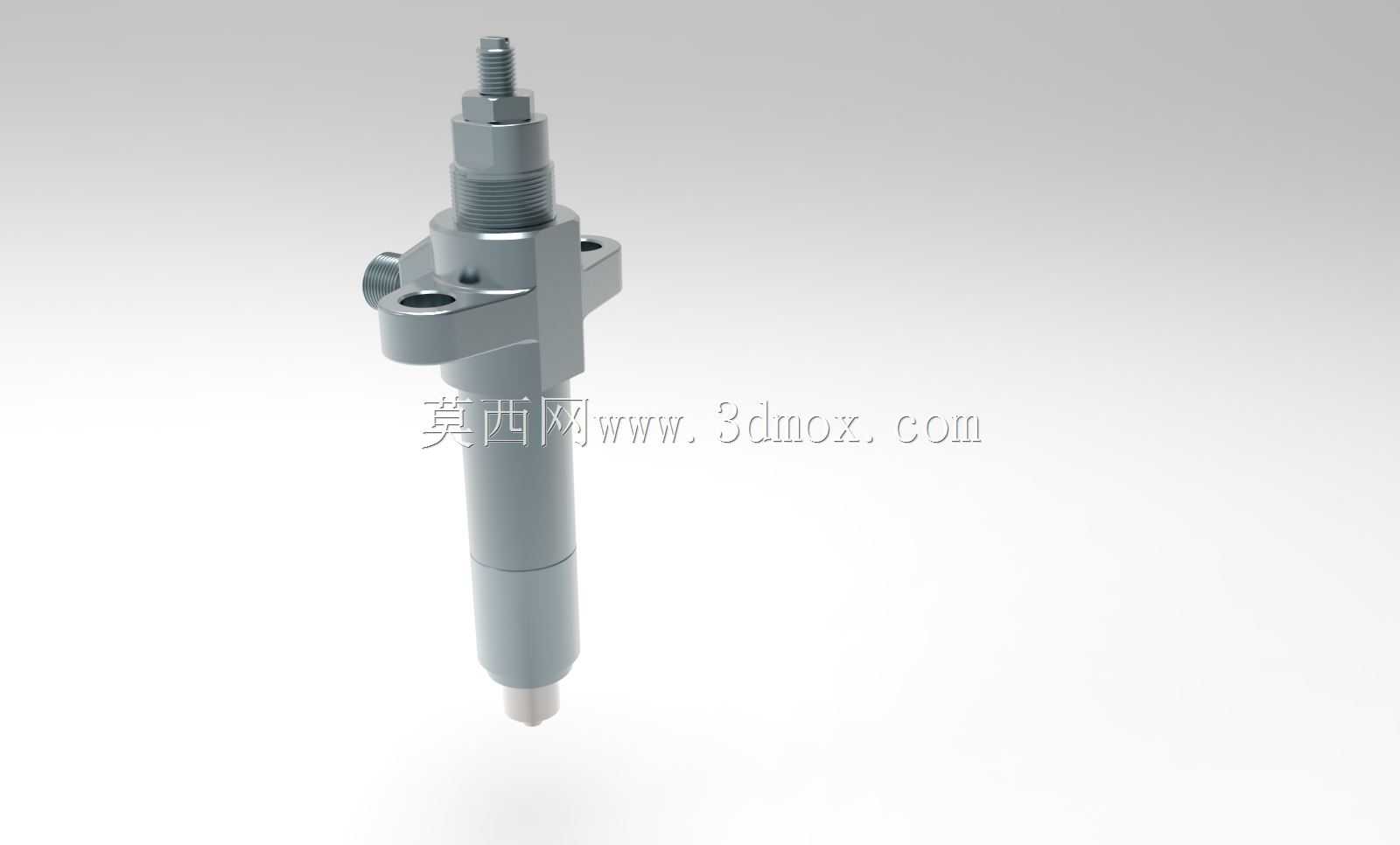

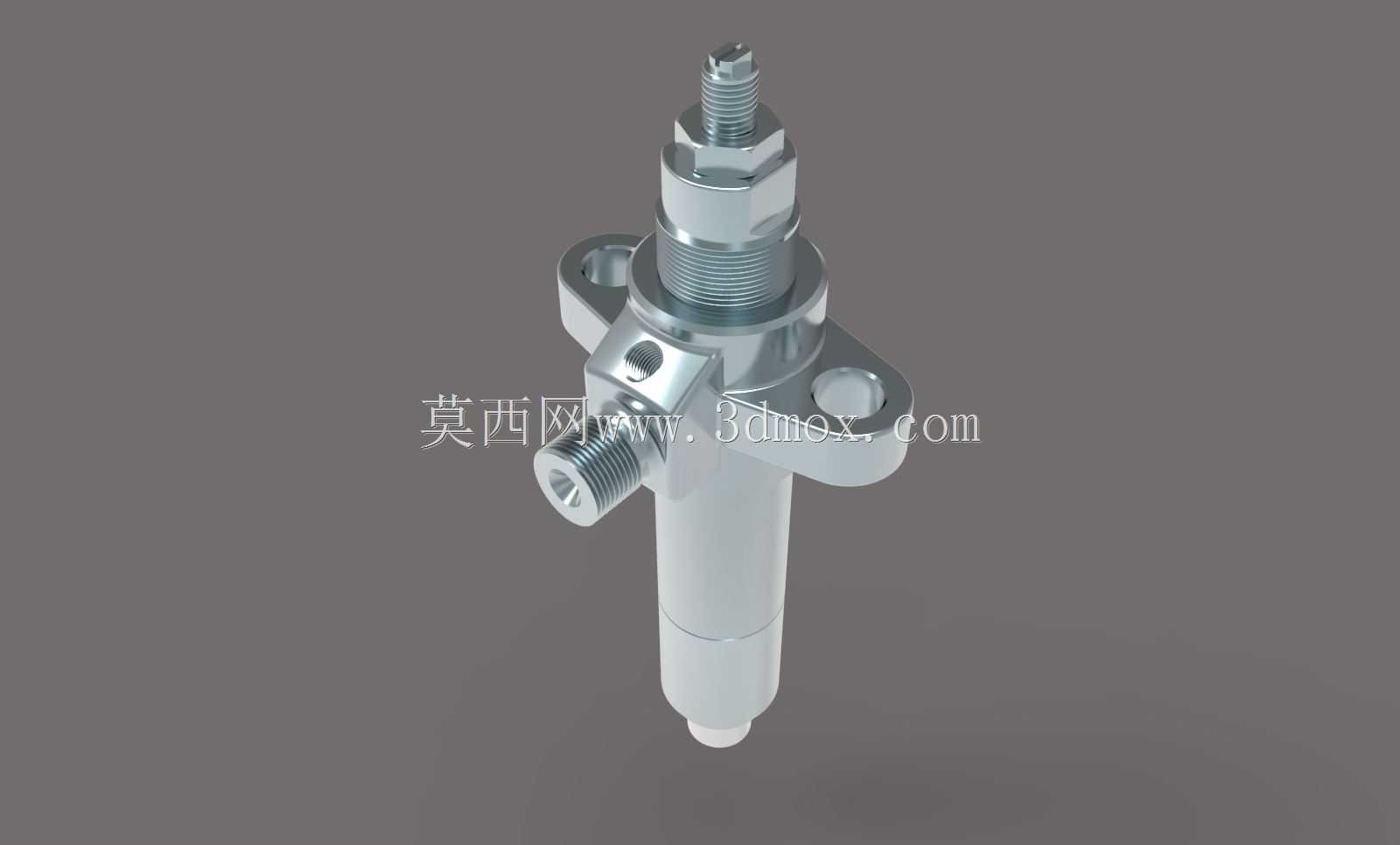

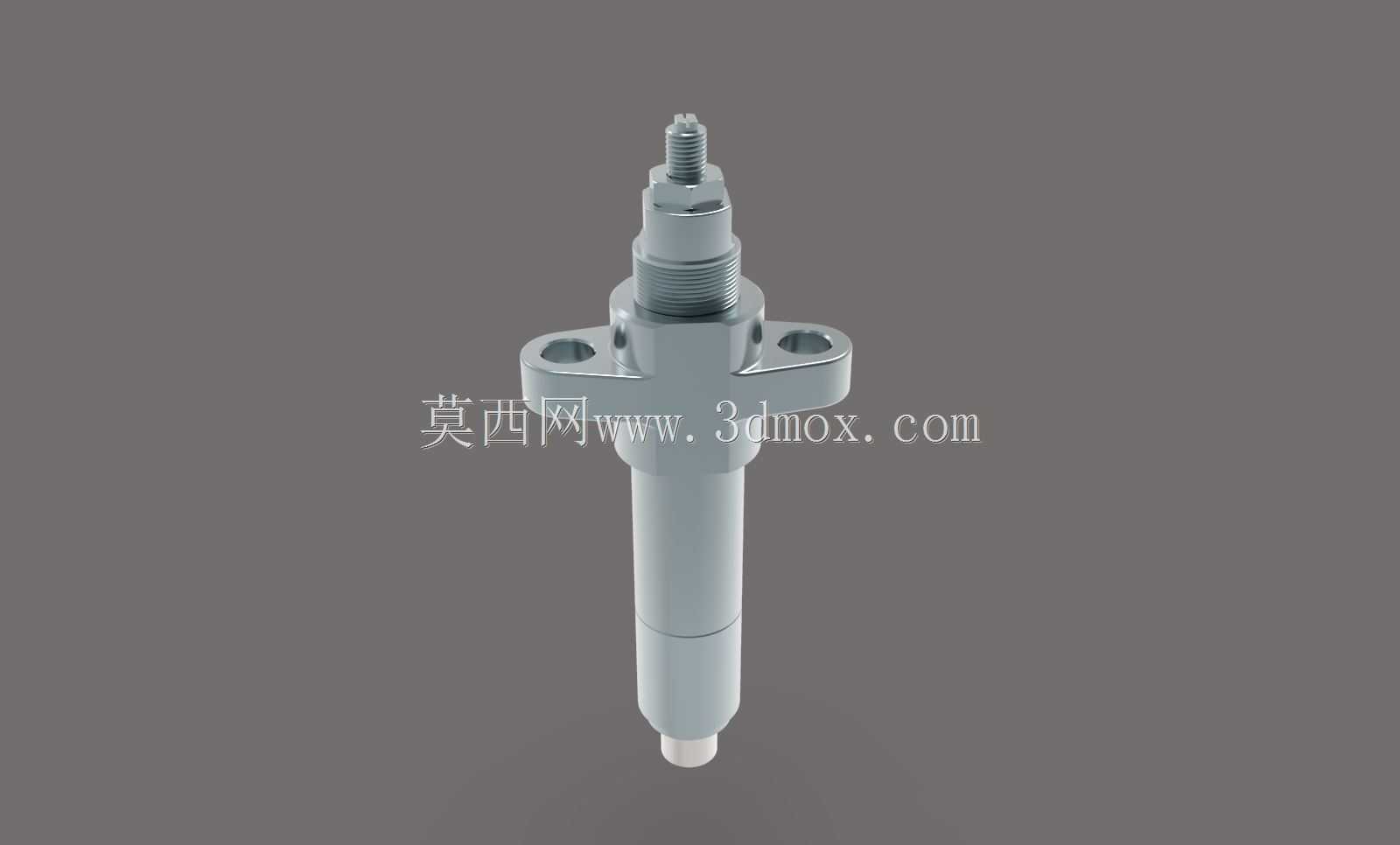

　　在柴油发动机的燃油供给系统中，喷油器是决定燃烧效率、动力输出表现与排放水平的核心执行部件，其工作状态直接关联整机的运行稳定性。这类喷油器主要应用在商用车柴油动力、非道路工程机械柴油机、农用机械柴油机组等场景中，承担着将高压燃油以特定雾化形态喷入燃烧室的核心作用，需要在数百个大气压的燃油压力下实现精准的启闭动作，同时匹配燃烧室的气流组织形态，让燃油颗粒与进气充分混合，保证燃烧过程充分且可控。从结构设计来看，该喷油器采用了常见的法兰安装式结构，主体为长轴类阶梯布局，上部设置带双安装孔的定位法兰，用于将喷油器整体固定在发动机气缸盖的安装座孔内，安装时需要保证喷油嘴头的伸出长度符合燃烧室的匹配要求，伸出量偏差会直接导致油束落点偏移，

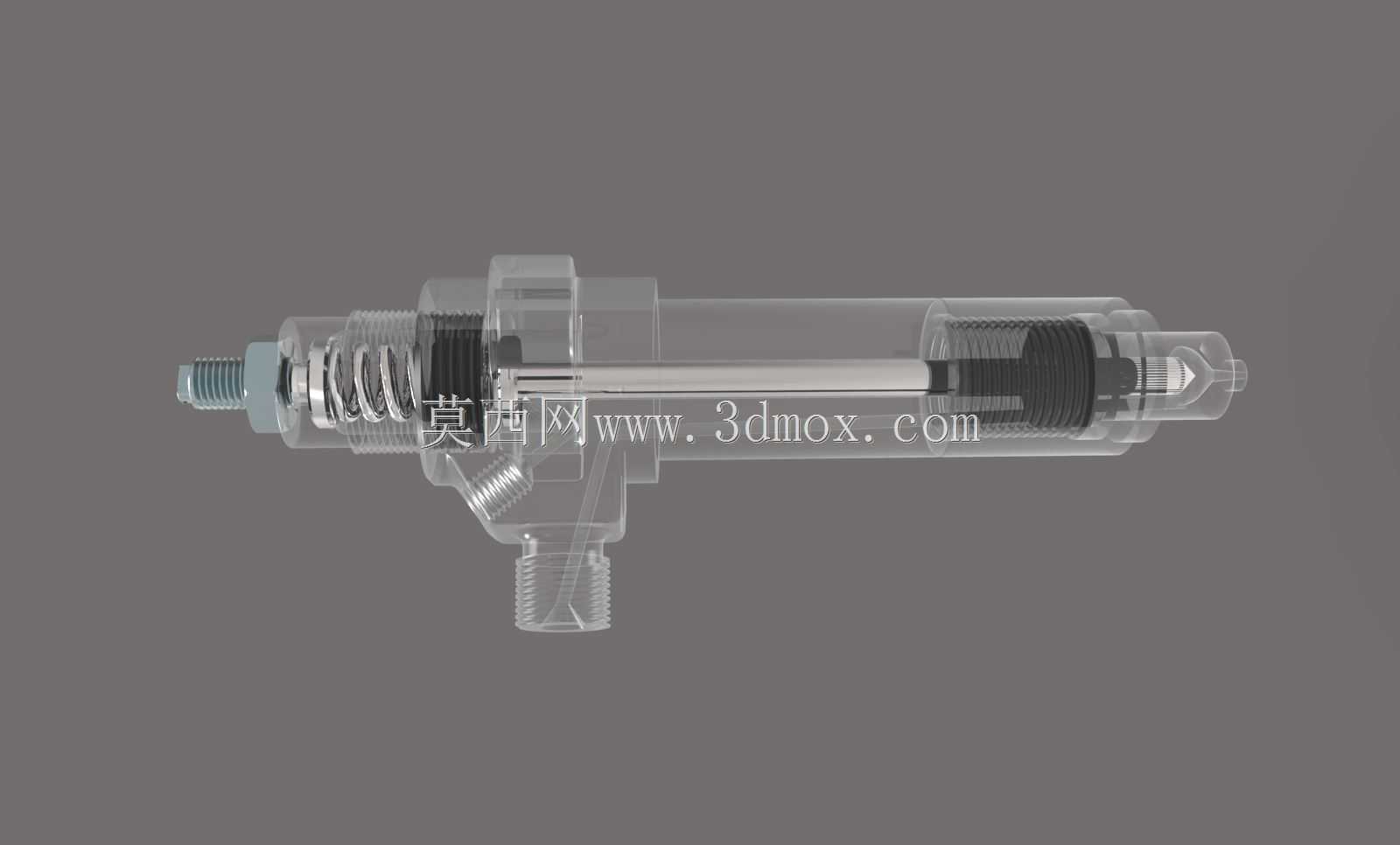

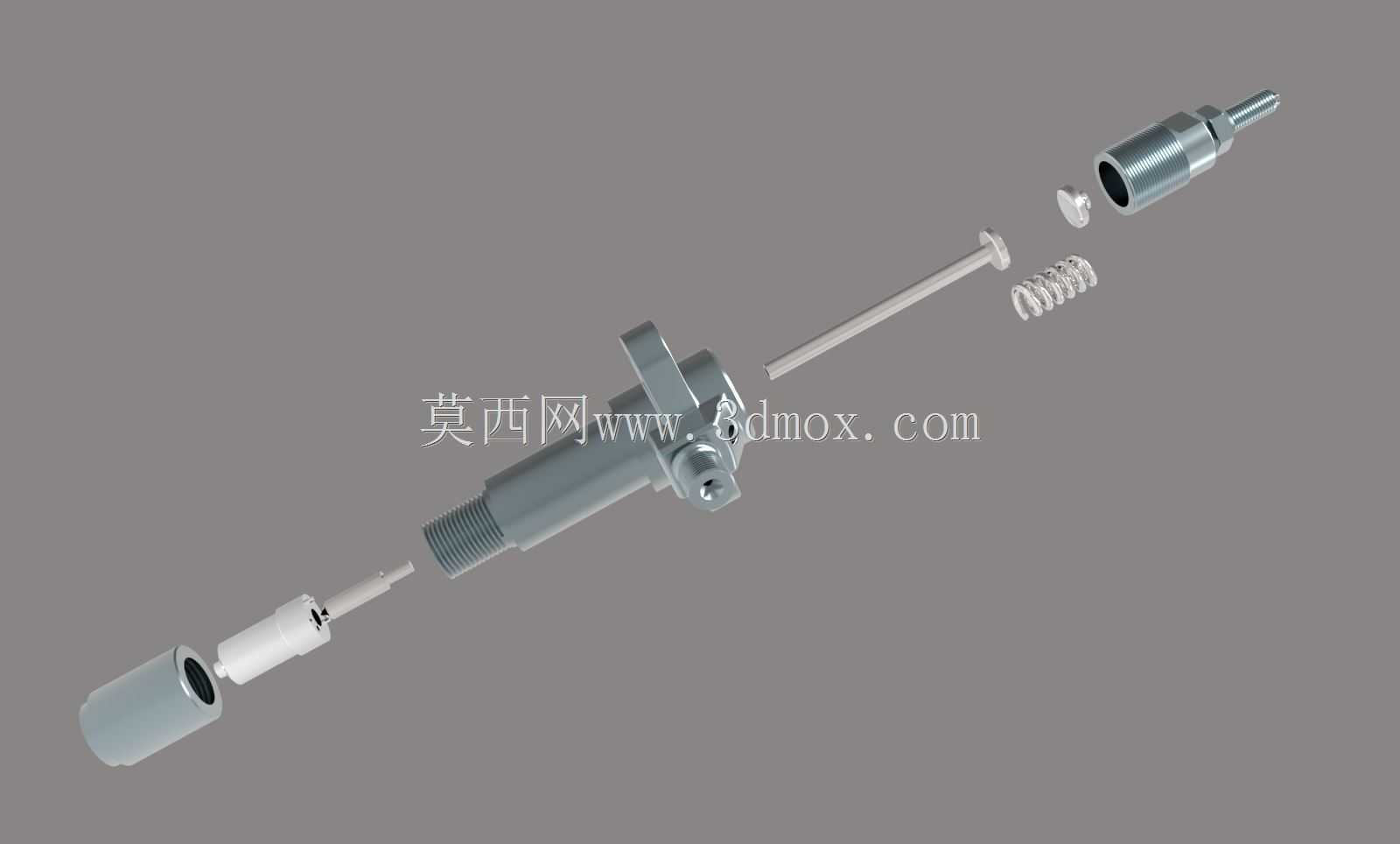

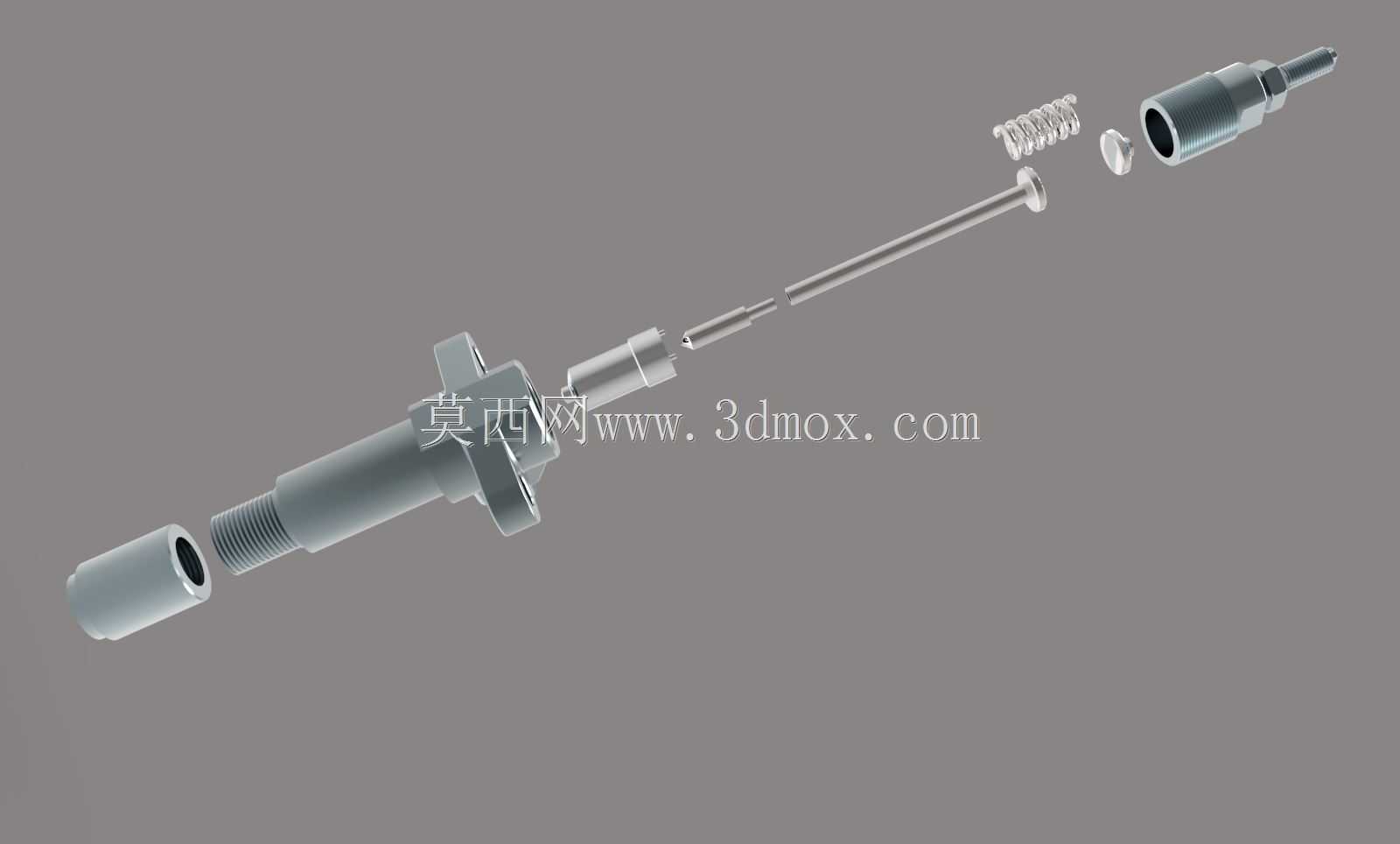

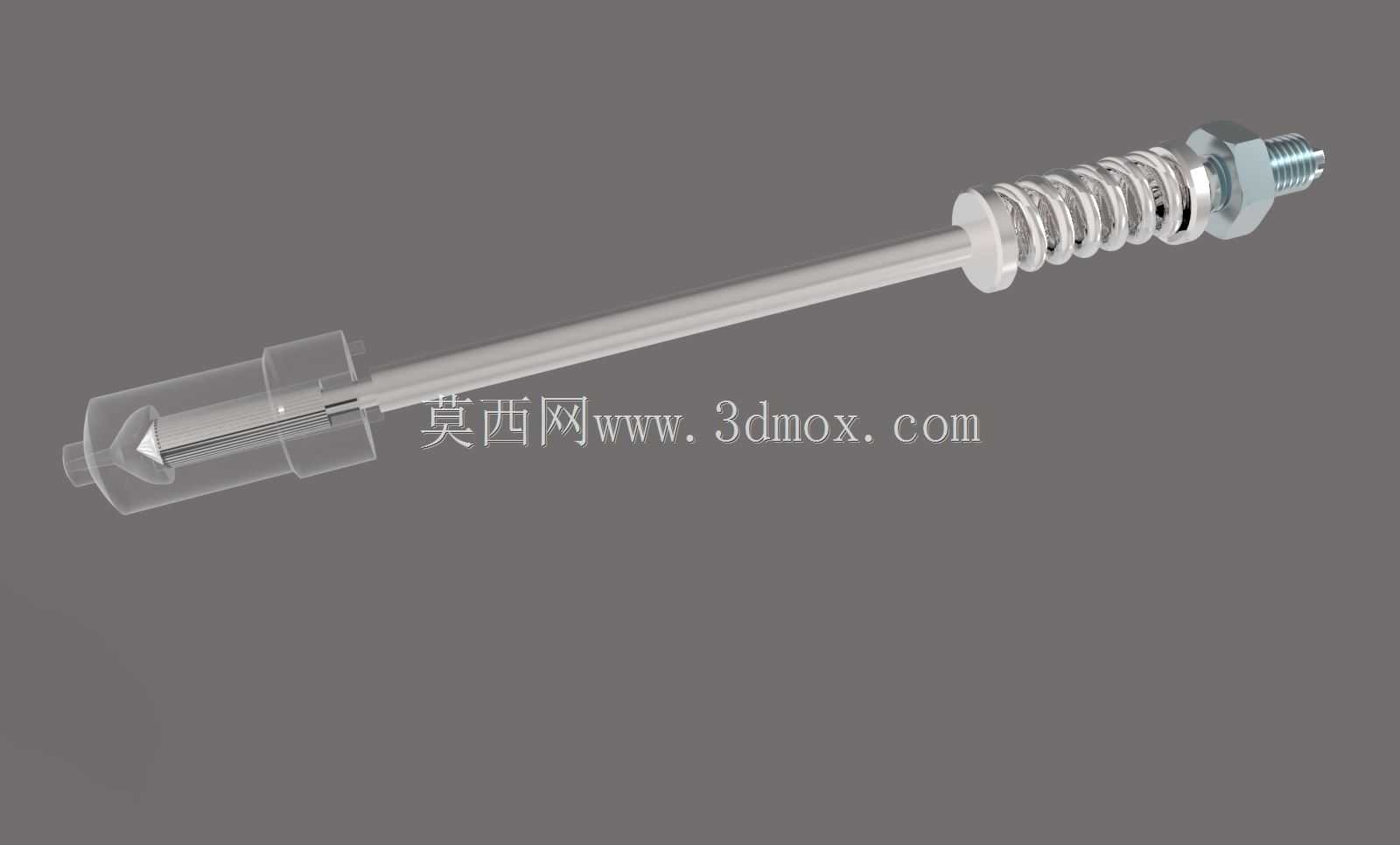

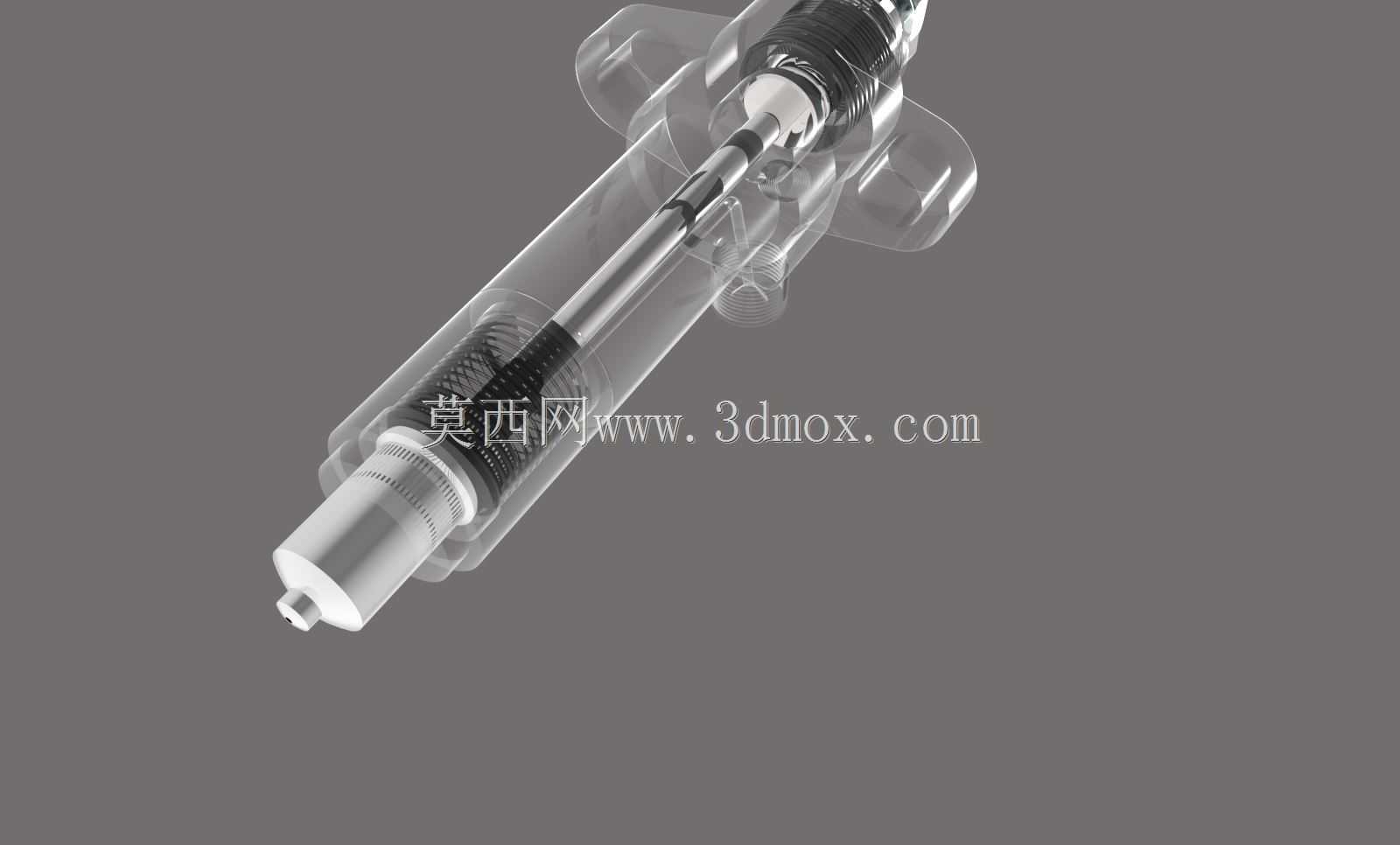

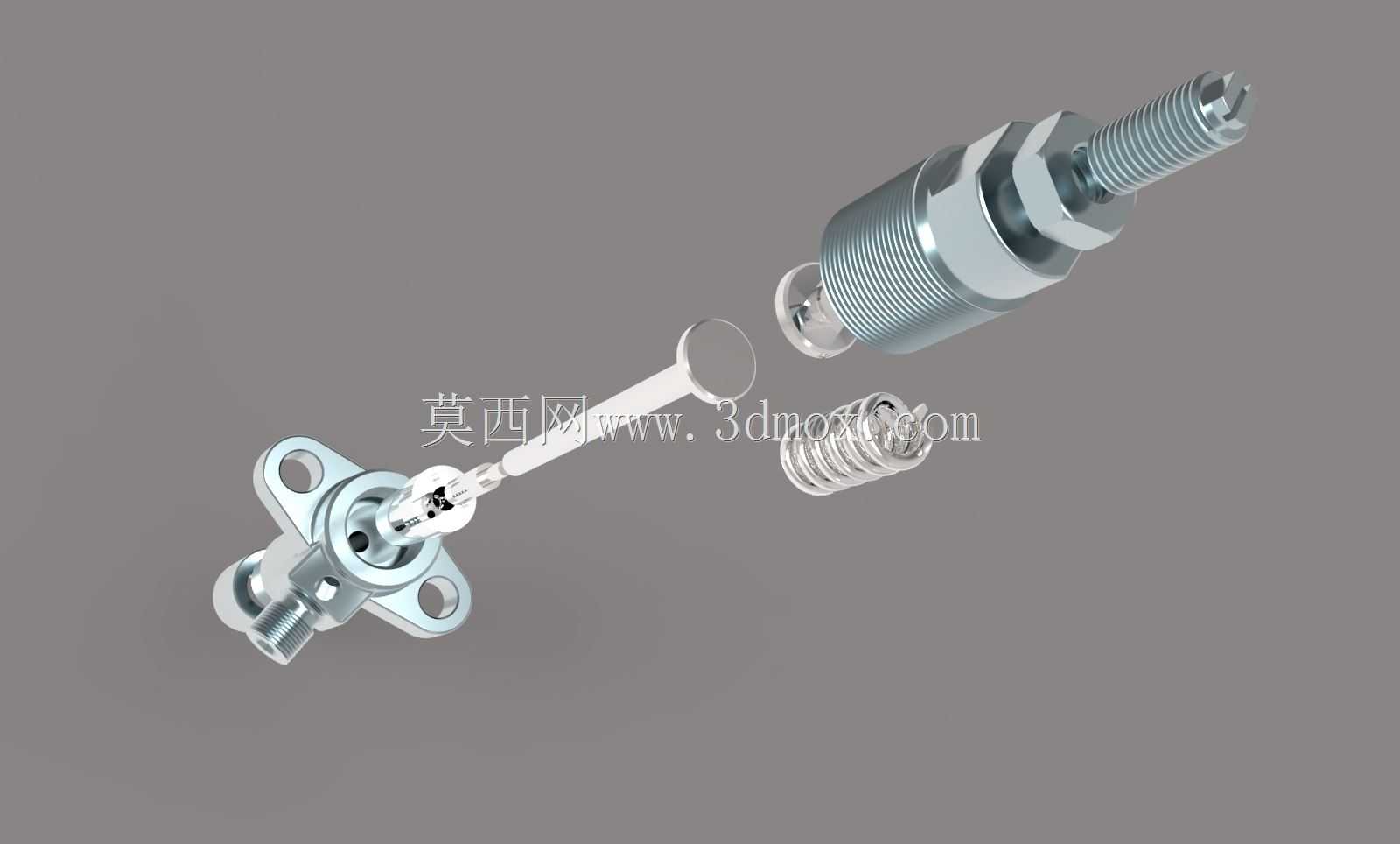

　　引发燃烧恶化、积碳严重甚至活塞烧蚀等故障。喷油器的进油接口布置在主体侧方，用于连接高压供油管路，内部集成了针阀偶件、调压弹簧、顶杆等核心精密组件，针阀与针阀体的配合间隙控制在微米级，既要保证高压燃油下的密封性能，又要让针阀能够灵活往复运动，实现喷油的快速启闭，避免出现滴油、二次喷射等异常工况。设计过程中需要重点考虑几个核心边界：首先是安装法兰的定位尺寸，两个安装孔的中心距、法兰面到喷嘴顶端的长度尺寸需要严格匹配气缸盖的安装空间，避免装配时出现干涉，同时要保证喷油角度与燃烧室凹坑的形状完全匹配，让油束能够均匀分布在燃烧室空间内，不出现油束碰壁的情况。其次是整体的外径尺寸，长轴段的外径需要适配气缸盖的安装孔径，

　　配合铜质密封垫圈实现燃烧室的高压密封，防止气缸内的高压燃气窜出。从功能特性上，该型喷油器为机械压开式结构，当高压燃油的压力超过调压弹簧的预紧力时，针阀被顶起，高压燃油通过喷嘴头部的喷孔以极高的速度喷出，在气缸内压缩空气的阻力作用下破碎成细小的雾化颗粒，和压缩后的高温空气混合后自行着火燃烧；当供油压力下降到设定值以下时，针阀在弹簧力作用下快速落座，切断燃油供给，整个喷油过程的持续时间、喷油压力变化规律直接影响发动机的扭矩输出与油耗表现。在三维建模过程中，需要重点还原内部精密偶件的配合关系，尤其是针阀的升程行程、喷孔的分布角度与孔径参数，这些参数是后续做燃油喷雾仿真、结构强度校核的基础；同时外部的安装法兰、

　　管接头位置的尺寸需要严格按照实际装配公差建模，方便设计人员在做发动机整机布置时进行干涉检查，确认喷油器与周边的缸盖水套、气门组件、高压油管等部件不存在装配冲突。实际工程应用中，这类喷油器的工作环境十分恶劣，下端喷嘴头部直接暴露在燃烧室的高温高压燃气中，工作温度可达数百摄氏度，同时还要承受高压燃油的反复冲击，因此建模时也需要考虑材料的热变形匹配，不同部件的热膨胀系数差异需要在配合间隙设计中预留足够的余量，避免高温工况下针阀卡滞导致喷油失效。另外，喷油器的整体长度设计需要兼顾气缸盖的布置空间，过长会导致上部突出缸盖过多，影响气门室罩的安装，过短则会让喷嘴伸入燃烧室的深度不足，导致油束无法到达最佳混合区域。在做结构设计验证时，通过三维数模可以提前模拟喷油器的装配流程，确认从缸盖上方装入时的路径是否存在阻碍，安装螺栓的操作空间是否足够，后续维护拆卸时是否需要拆解周边其他部件，这些细节都会影响整机的装配效率与后期维护成本。
