推拉式快速压紧肘夹结构设计

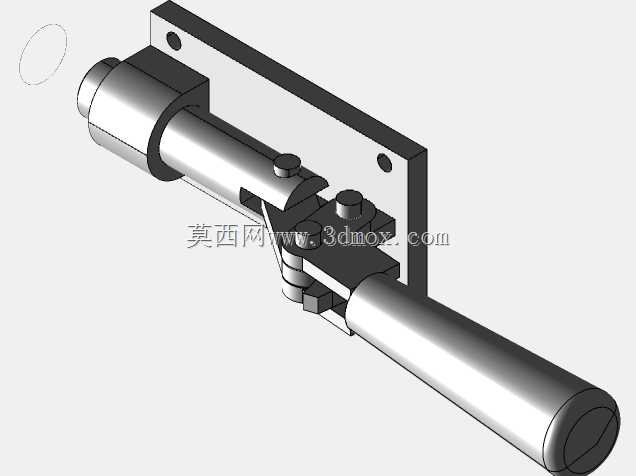

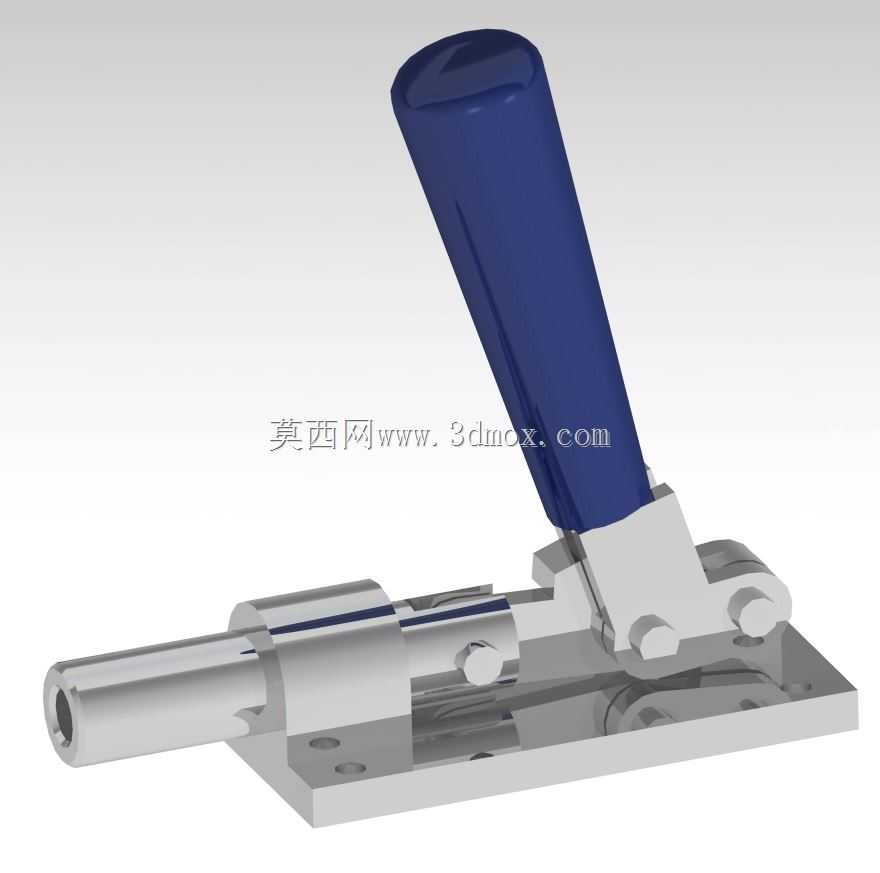

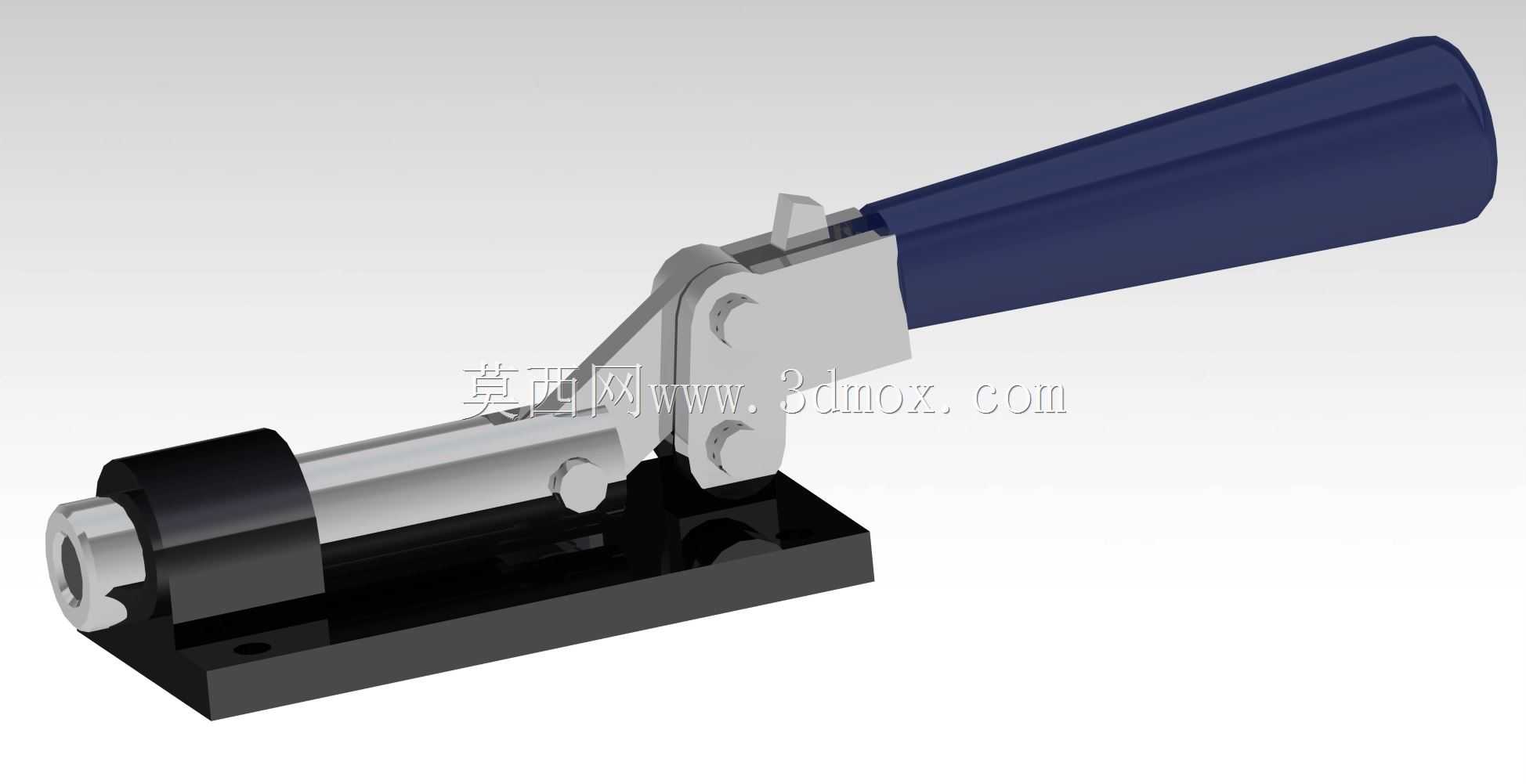

这款推式肘钳是机械加工、焊接装配、小件组对工位中常用的手动快速夹紧构件，主要面向需要直线推压定位、快速装卸工件的作业场景，在五金焊接加工、电子元件组装、小型工件铣削定位、工装夹具台搭建等场景中应用广泛，能够替代传统螺栓压紧、压板锁固的繁琐操作，大幅降低工件装夹的辅助工时，提升工位作业的流转效率。从实际功能来看，该肘钳通过连杆机构的死点锁紧原理实现压紧力的保持，扳动上部手柄即可驱动前端推杆做直线往复运动，当手柄扳动到锁紧位置时，连杆机构越过力学死点，即便承受工件的反向推力也不会自行松脱，能够稳定保持预设的压紧力，避免加工或焊接过程中工件出现移位、错位的问题；反向扳动手柄即可快速松开推杆，解除对工件的压紧约束，整个操作过程单手即可完成，无需借助额外扳手、螺丝刀等工具，操作手感顺畅，锁紧与松开的行程清晰，不会出现卡滞、虚位的问题。在设计思路上，这款肘钳采用了底座安装式结构，底部的安装底板预留了对称的螺栓固定孔，能够直接通过内六角螺栓固定在工装台、夹具基板或者专用工位架上，安装基准面做了铣平处理，保证安装后整体的平行度与垂直度，避免推杆运动出现偏斜；推杆部分采用圆柱光轴结构，前端可根据使用需求搭配不同规格的压头，适配不同形状、不同尺寸的工件压紧需求，手柄部分采用包覆式防滑结构，握持时贴合手掌轮廓，长时间操作也不易产生硌手、打滑的问题，金属结构件之间的铰接位置做了间隙配合优化，既保证转动灵活无卡滞，又不会出现过大的旷量，保证每次锁紧的位置一致性。从安装边界来看，该肘钳的整体布局紧凑，底座的安装孔距、推杆的中心高度都适配常规工装台的T型槽间距与通用基板的安装孔位，推杆的伸出行程能够覆盖多数小型工件的压紧余量需求，整体外轮廓不会占用过多的工位空间，即便在密集排布的多工位夹具台上也能灵活布置，不会和相邻的夹紧构件、加工刀具产生干涉。结构上所有受力的铰接点、推杆、底座都采用金属材质加工，能够承受频繁的扳动操作与焊接场景的飞溅烫损，长期使用也不易出现结构变形、锁紧力衰减的问题，适配车间多粉尘、多焊渣的复杂作业环境。
