奥迪A3适配车轮变径转接垫圈结构

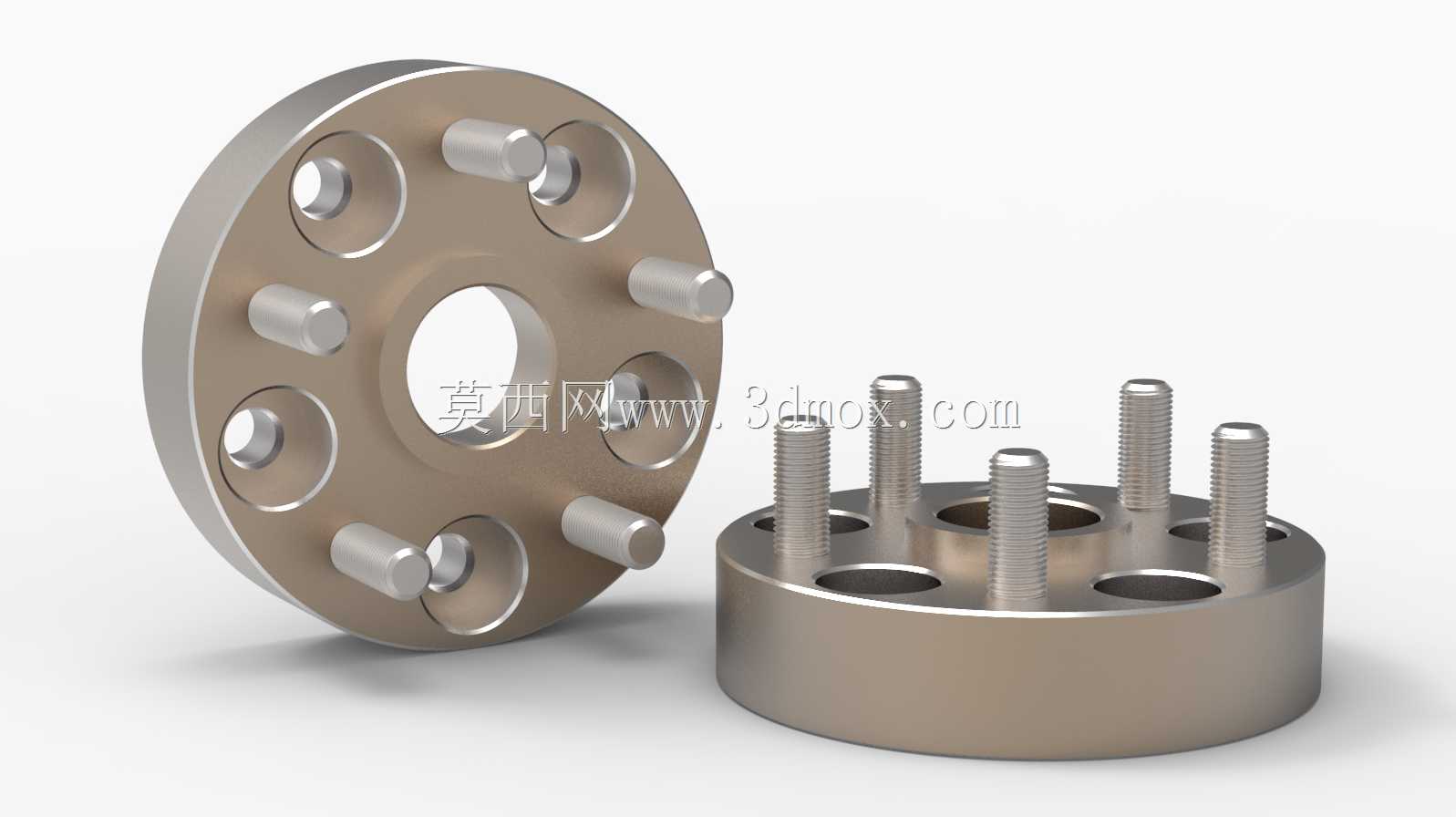

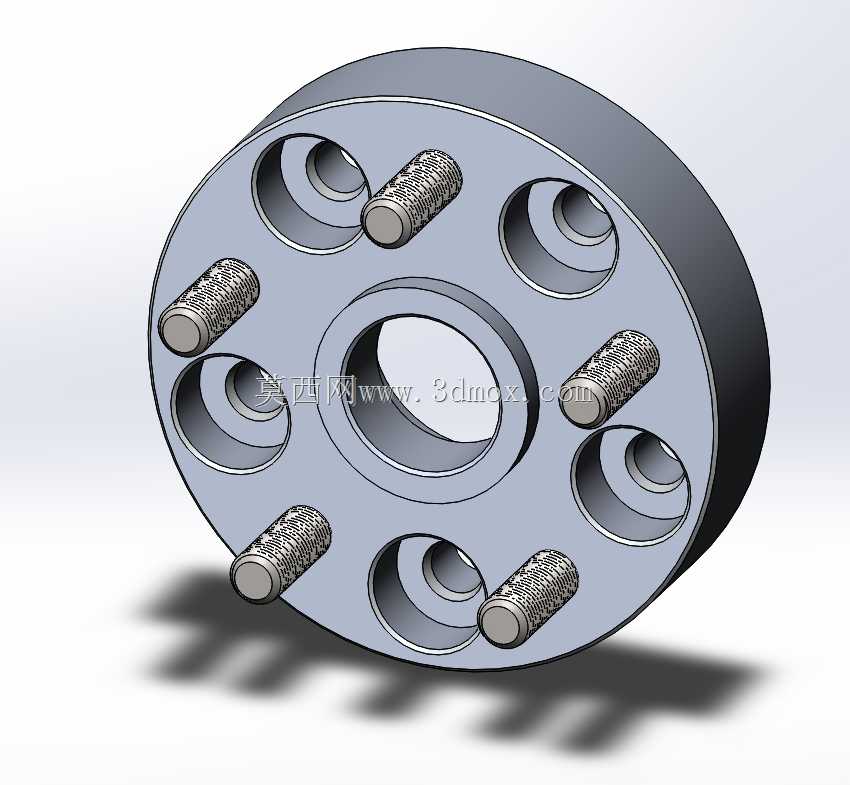

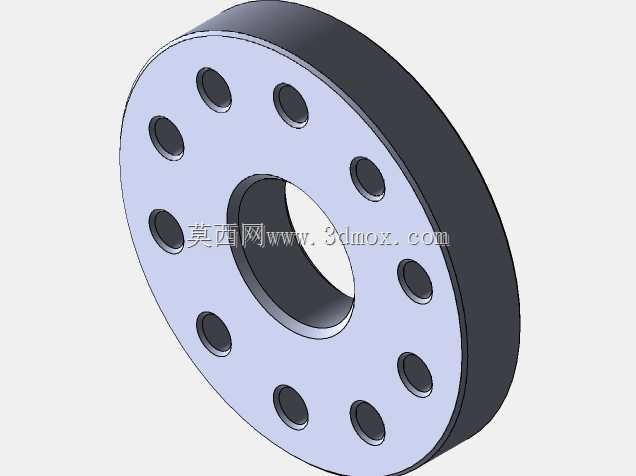

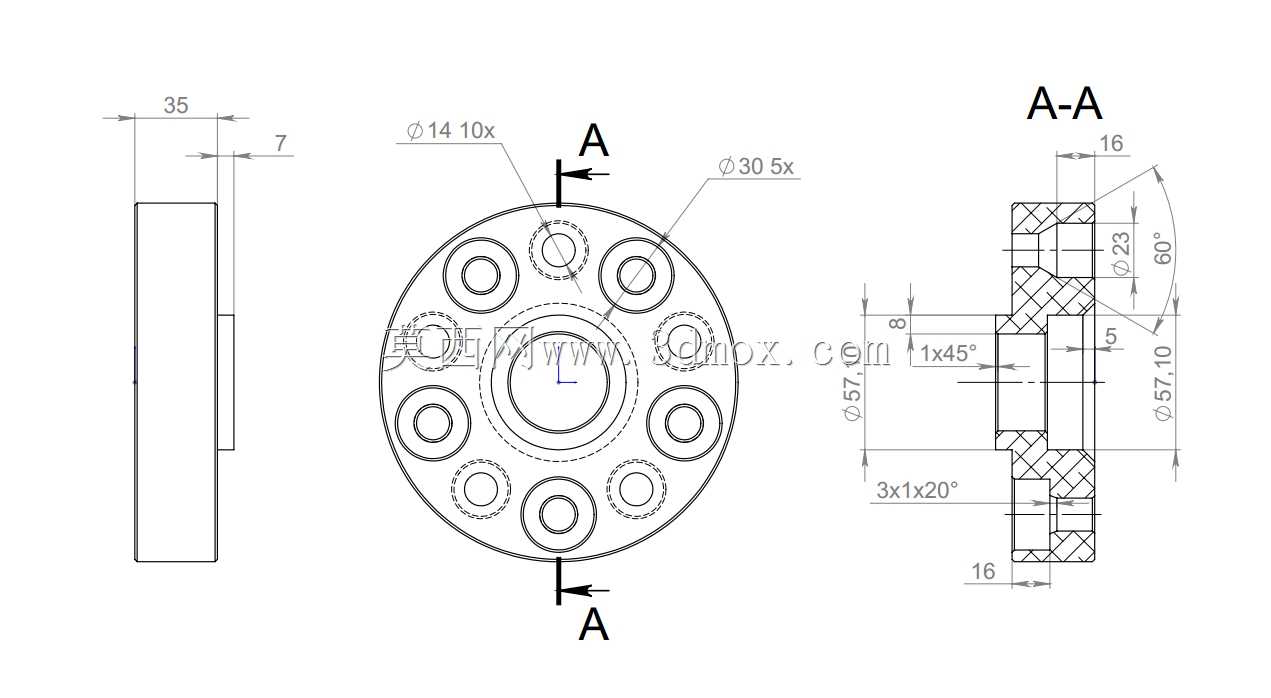

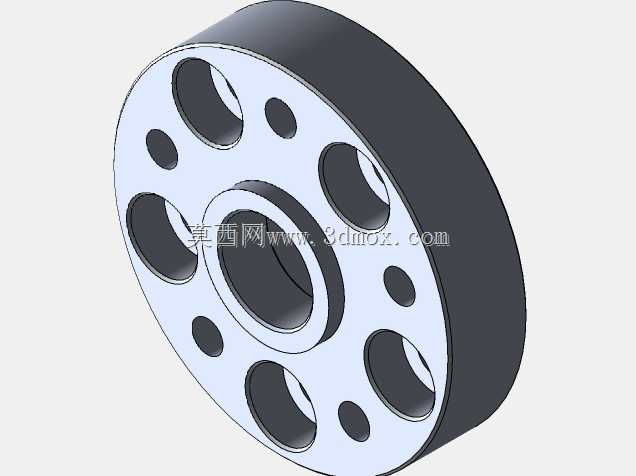

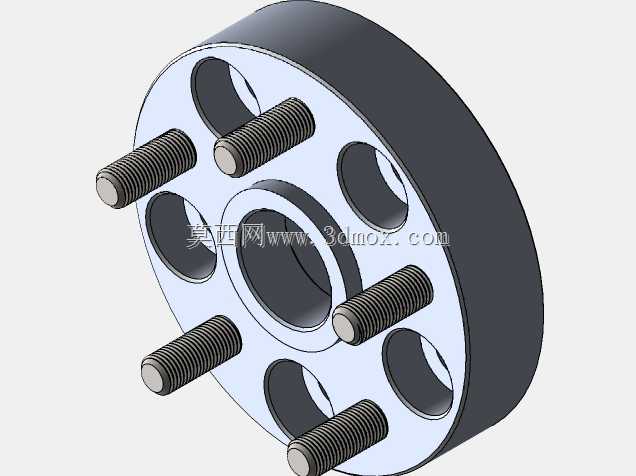

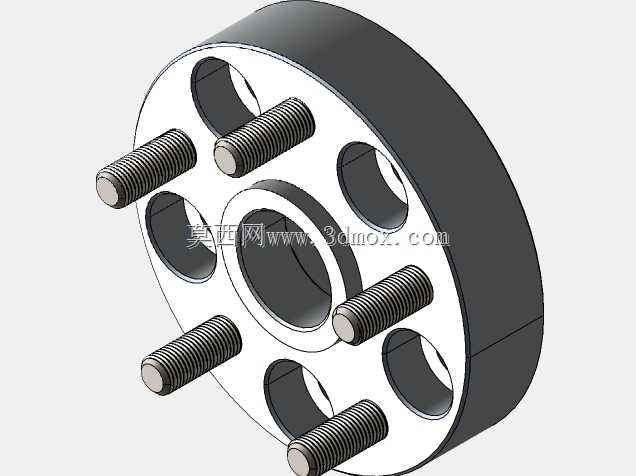

这款车轮转接垫圈主要应用于乘用车辆的轮毂改装与适配场景，当车辆需要换装不同孔距参数的 aftermarket 轮毂时，这类垫圈能够在不改动原车轴头结构的前提下，完成轮毂安装孔位的参数匹配，解决轮毂孔距与原车轴头孔位不兼容的问题，同时承担轮毂与轴头之间的载荷传递作用，保障车轮安装后的同轴度与行驶稳定性。在日常车辆维保与改装作业中，这类转接垫圈是轮毂适配环节的核心连接件，既能够避免直接改装轴头带来的不可逆结构损伤，也能通过精准的孔位对位降低车轮高速行驶时的抖动风险。从功能特性来看，这款垫圈采用6061铝合金材质加工，整体自重控制在1.2千克，在保证结构强度的同时尽可能降低簧下质量，减少对悬挂响应特性的影响。垫圈本体厚度为35毫米，能够在转接孔位的同时适配轮毂偏距的调整需求，修正轮毂安装后的ET值，避免轮毂与翼子板、刹车卡钳发生运动干涉。垫圈一侧设计有与原车轴头匹配的定位凸台，安装时可直接卡入轴头定位台阶，保证装配同轴度，另一侧设置有对应适配轮毂孔位的固定螺柱，螺柱规格为M14x1.5，匹配主流乘用车辆轮毂的固定螺纹规格，5个安装孔位对应5x112的孔距参数，中心孔直径为57.1毫米，完全适配奥迪A3车型的原车轴头尺寸。在设计思路上，这款垫圈优先保证安装后的受力均匀性，所有固定孔位均做了沉孔处理，让固定螺栓的承压面完全贴合垫圈本体，避免螺栓受力偏斜；螺柱与垫圈本体采用过盈压装的连接方式，保证连接强度足以承受车辆急加速、急制动以及过弯时的横向与纵向载荷。垫圈的两个贴合面均做了高精度平面加工，平面度控制在0.02毫米以内，安装后能够与轴头端面、轮毂端面完全贴合，避免因贴合面存在间隙导致的螺栓松动、车轮抖动问题。在安装边界上，这款垫圈的35毫米厚度需要匹配对应长度的轮毂固定螺栓，安装前需确认螺栓旋入螺纹的深度不小于螺纹直径的1.5倍，保证连接可靠性；同时安装前需要核对7毫米的定位台阶尺寸，确保与轴头定位环完全匹配，避免出现安装偏心的问题。垫圈边缘做了倒角处理，既方便安装时的对位导入，也能去除加工毛刺避免划伤轮毂与轴头的配合面。
