家用四叶蓝色塑料风扇叶轮结构设计

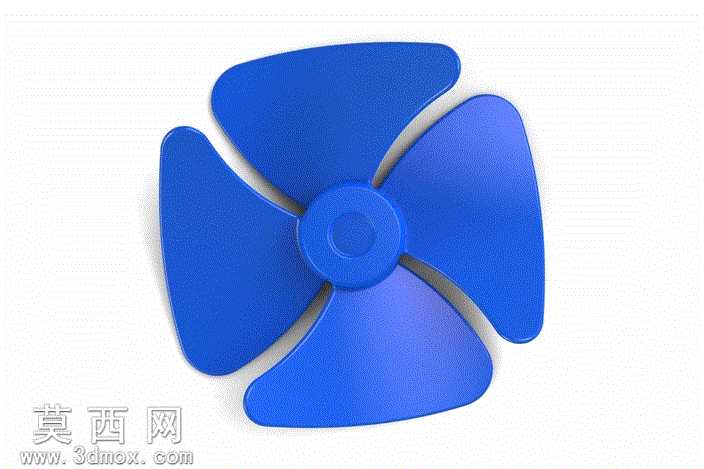

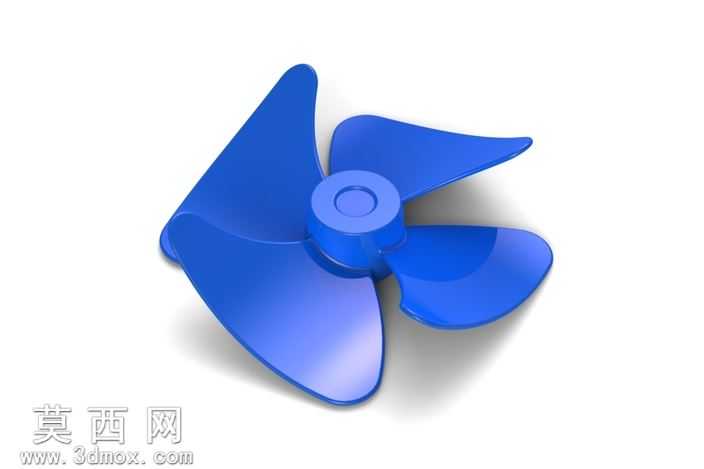

本作品为基础款家用风扇叶轮三维建模设计，整体采用四叶片对称布局结构，建模过程依托三维参数化设计软件完成，首先通过草绘绘制叶轮中心轮毂的截面轮廓，轮毂采用中心带轴孔的圆柱凸台结构，中心预留适配电机输出轴的安装孔位，孔周设计环形加强凸缘，保障与电机轴装配后的连接强度，避免长期运转出现轴孔磨损、叶轮松动的问题。叶片部分采用空间扭曲曲面造型，建模时先绘制叶片根部与轮毂衔接处的截面轮廓，再绘制叶片外缘的截面轮廓，通过放样曲面命令生成单片叶片的基础曲面，之后对曲面进行曲率连续性调整，保证叶片从根部到外缘的曲面过渡顺滑无折角，曲面曲率变化符合空气动力学导流需求，能够在叶轮旋转时平稳切割、推动空气，降低运转过程中的风阻与紊流噪音。完成单片叶片建模后，通过圆周阵列命令以轮毂中心轴为阵列基准，均匀阵列生成四片叶片，保证每片叶片的安装角度、曲面形态完全一致，避免叶轮旋转时因动平衡不足产生抖动、异响。材质渲染阶段，整体赋予亮蓝色硬质工程塑料材质，调整材质的反光度与粗糙度参数，模拟ABS塑料的半哑光亮面质感，轮毂与叶片衔接处做圆角过渡处理，消除结构应力集中点，提升塑件注塑生产时的成型良品率，也避免日常使用时的锐角磕碰风险。整体模型结构简洁规整，各部分尺寸参数符合常规家用台扇、落地扇的叶轮适配规格，既可以作为家电产品开发阶段的结构参考，也可用于流体力学仿真分析的基础模型，验证不同叶片角度下的送风效率与风压表现，建模过程中所有特征均保留参数化编辑属性，可根据实际装配需求快速调整叶片数量、扭曲角度、轮毂直径等参数，适配不同功率、不同送风规格的风扇产品设计需求。
