拖挂式25吨液压原木劈裂设备三维设计

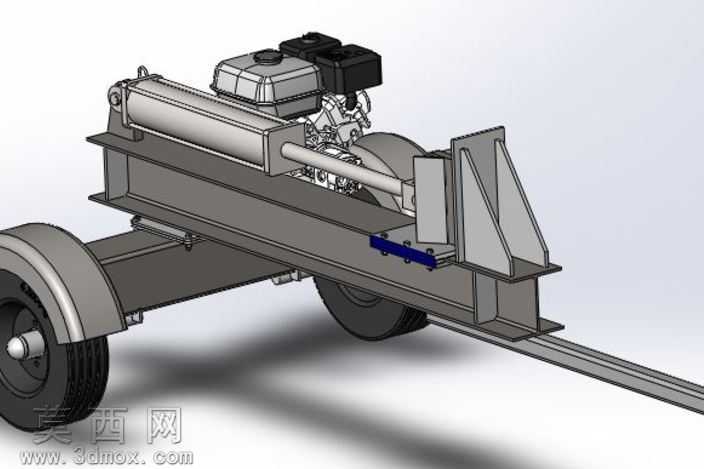

本作品为拖挂式25吨液压原木劈裂设备的三维建模成果，建模过程严格遵循机械设计规范，在SolidWorks平台完成全参数化零件建模与整机虚拟装配，完整还原了设备的真实结构与功能逻辑。建模阶段首先搭建整机的型钢焊接主框架，采用标准H型钢作为承载主梁，通过焊接约束模拟真实焊合结构，对牵引连接座、轮轴安装位、液压油缸固定座等受力关键部位做了结构加强设计，确保框架承载能力匹配25吨的劈裂推力需求。动力单元部分完整复刻了内燃发动机的外观与安装结构，细化了发动机油箱、启动拉盘、消音器、化油器等外部组件，同时搭建了液压泵与发动机的动力连接结构，还原了动力输出的传动路径。执行机构部分重点设计了横向布置的液压劈裂油缸，对油缸缸筒、活塞杆、前端推板做了精细化建模，同时在油缸对侧设计了带三角加强筋的楔形劈刀固定座，劈刀采用高硬度耐磨钢材的材质设定，可快速将推送到位的原木沿纹理劈裂。行走机构部分按照拖挂设备标准搭建了双轮行走结构，包含橡胶轮胎、钢制轮毂、轮轴、板簧减震组件以及前端的牵引连接架，可实现设备的野外转场移动，适配林区、木材加工点的流动作业需求。渲染阶段对不同部件赋予了对应材质：主框架采用哑光黑色防锈漆材质，液压油缸活塞杆采用抛光镀铬金属材质，轮胎采用黑色耐磨橡胶材质，发动机外壳采用工程塑料与铸铁组合材质，劈刀采用高碳钢金属质感，通过环境光影调整突出设备的厚重工业质感与结构层次。设计过程中重点考量了设备的受力合理性，所有液压管路的走向、部件安装的操作空间、维护保养的拆卸路径都在装配阶段做了干涉检查，确保虚拟模型可直接转化为生产加工图纸，为实体设备的制造提供精准的三维数据支撑。
