单轴牵引式原木运输拖车架结构设计

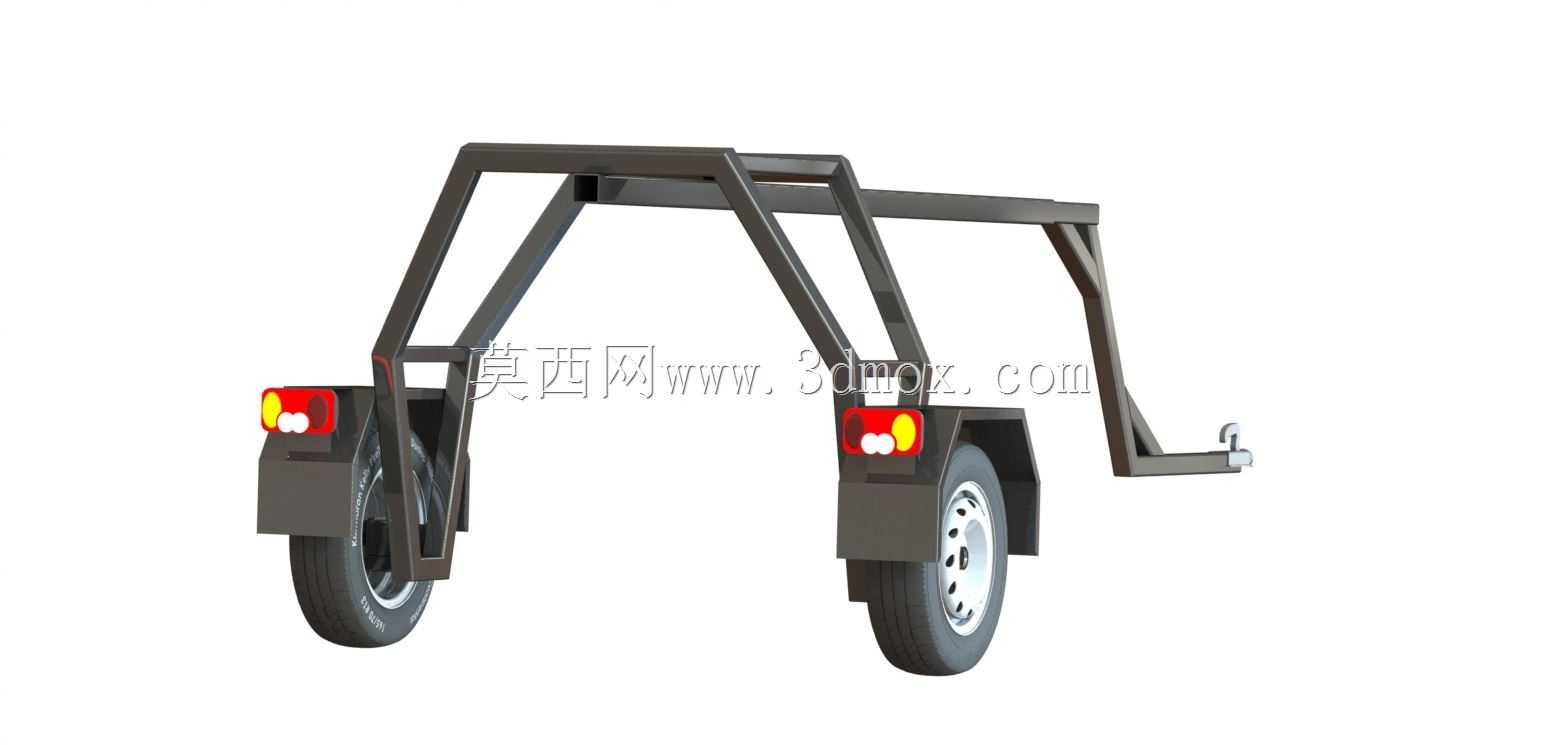

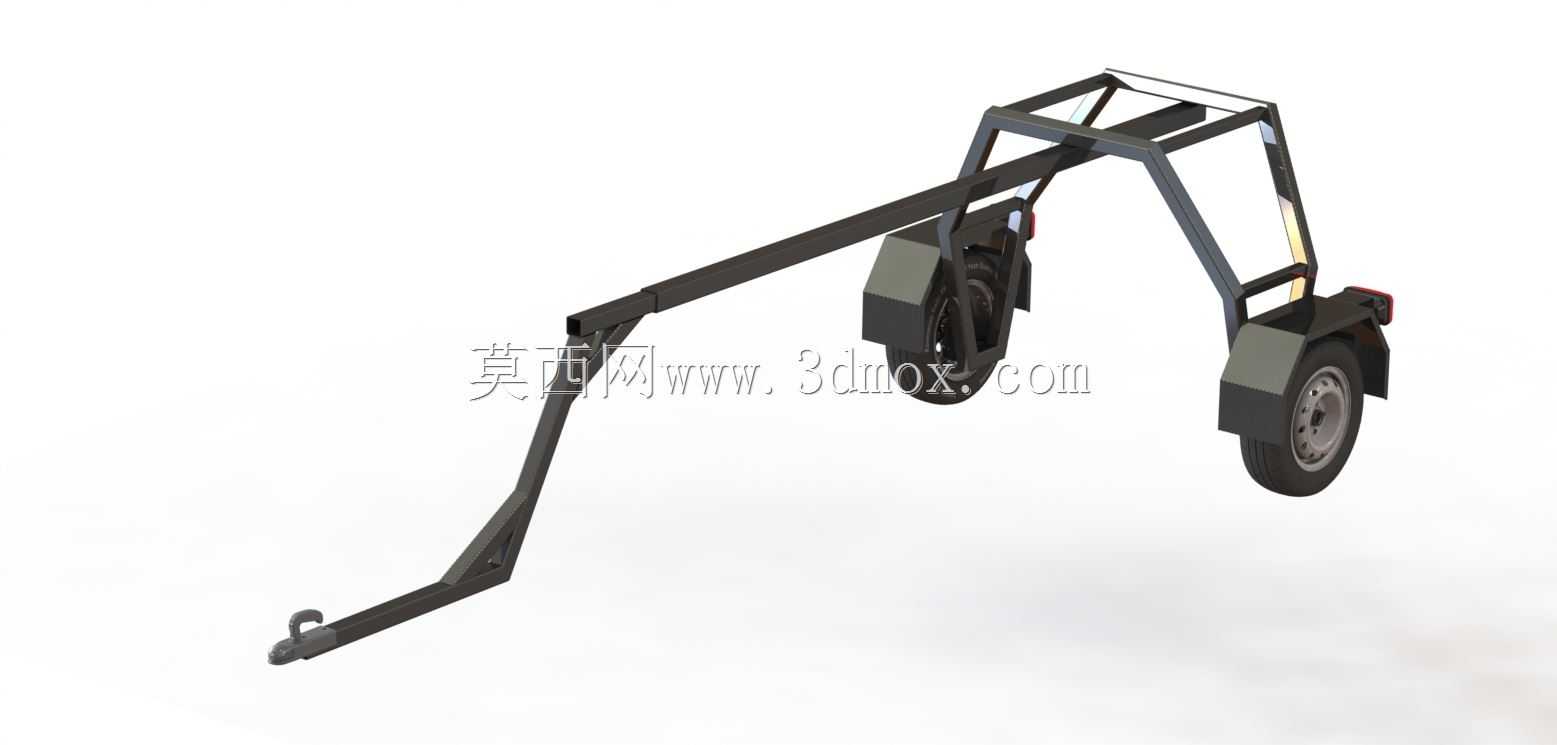

这款单轴牵引式原木运输拖车架，主要面向林区短驳转运、林场场内原木倒运、小型木材加工点原料接驳等场景使用，可适配常规家用皮卡、小型农用拖拉机作为牵引动力，解决零散原木、小径材在非硬化铺装路面的运输难题，相比大型货运车辆，它的转弯半径更小，通过性更强，能够深入林间作业道、狭窄厂区通道完成装卸运输作业，大幅降低短距离木材转运的设备投入成本。从实际用途来看，该拖车架摒弃了传统平板拖车的货厢结构，采用上开式拱形框架承载设计，专门适配长尺寸原木的装载需求，装载时可将原木顺着车架纵向排布，依托框架两侧的限位结构避免原木在运输过程中发生侧滑、滚落，无需额外捆绑大量绳索即可完成常规路况下的固定，尾部预留的牵引挂钩结构还可在转运作业时临时挂载小型辅具，拓展作业场景。在功能特性上，车架采用双轮单轴承载布局，两侧轮组集成了独立的尾灯总成，包含行车示宽、刹车提示功能，可满足道路通行的灯光安全要求，牵引端采用通用型球头拖挂连接结构，能够和多数民用牵引车辆的后拖挂位快速对接，拆装操作无需额外专用工具；车架主体采用矩形钢管焊接成型，框架上部的三角加强结构可分散原木装载时的下压力，避免长期重载出现车架变形问题，轮拱位置做了内收避让设计，即使在颠簸路面轮胎大幅跳动时也不会和车架主体发生剐蹭干涉。从设计思路来看，这款拖车架优先考虑了非铺装路面的使用需求，整体重心做了低位优化，装载原木后整车重心集中在轮轴正上方，牵引端仅承担极小的下压力，不会对牵引车辆的后悬挂造成额外负载；框架的开口宽度经过适配，可同时容纳6-8根常规小径原木的装载需求，两侧的竖向支撑臂预留了捆绑带挂点，在运输大径级原木时可配合绑带完成加固。在外形尺寸与安装边界上，整车宽度控制在常规农用拖挂的通行限值内，总长度适配小型牵引车辆的拖挂转弯要求，牵引连接点的高度和常见皮卡、小型拖拉机的后拖钩高度匹配，无需额外调整牵引座高度即可完成对接；轮组采用常规小尺寸载重轮胎，配件通用性强，后期维护更换成本低廉，车架底部预留了足够的离地间隙，在林间坑洼路面通行时不会出现底盘托底问题，两侧尾灯的接线采用快插接口，和牵引车辆对接时可快速连通灯光线路，满足上路行驶的安全规范要求。
