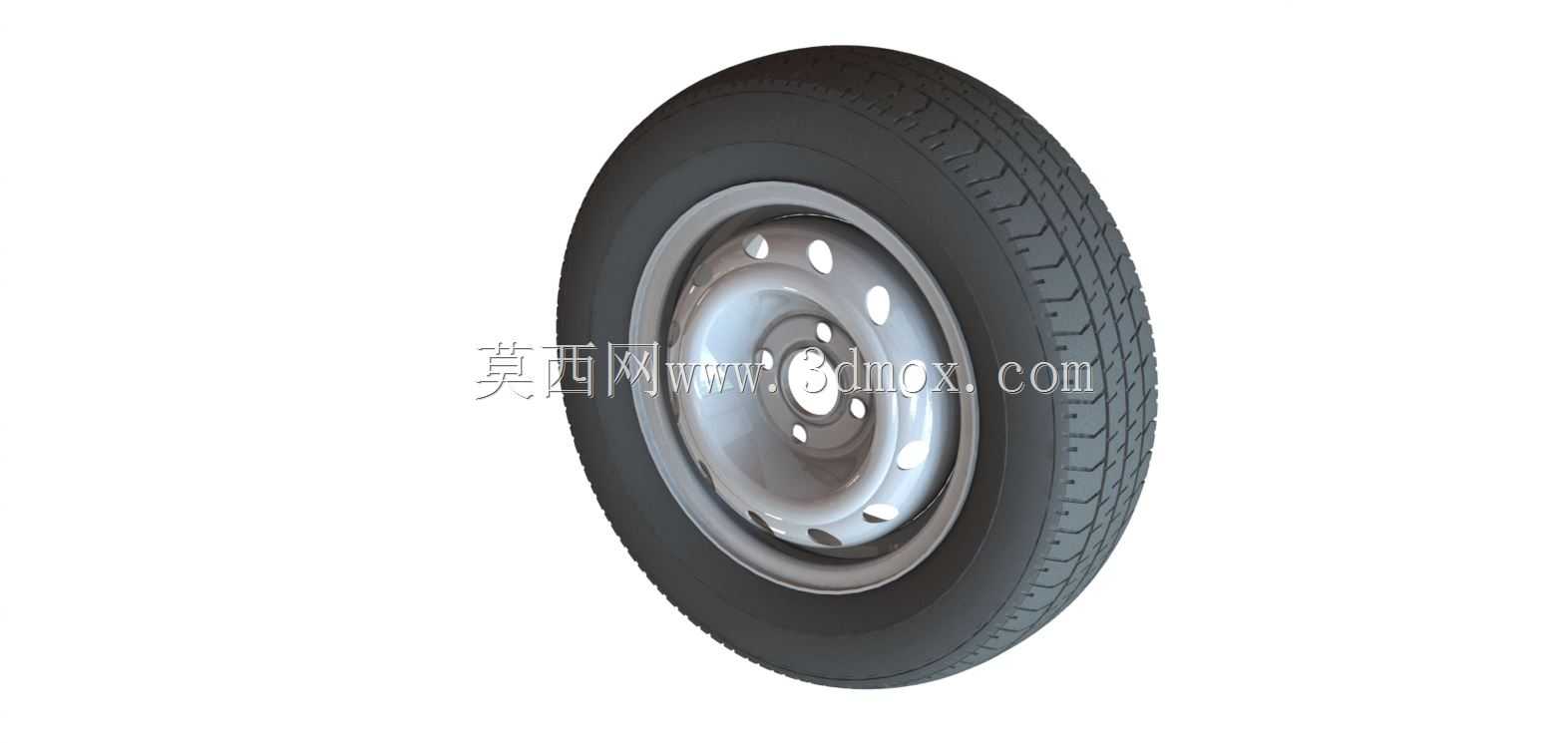

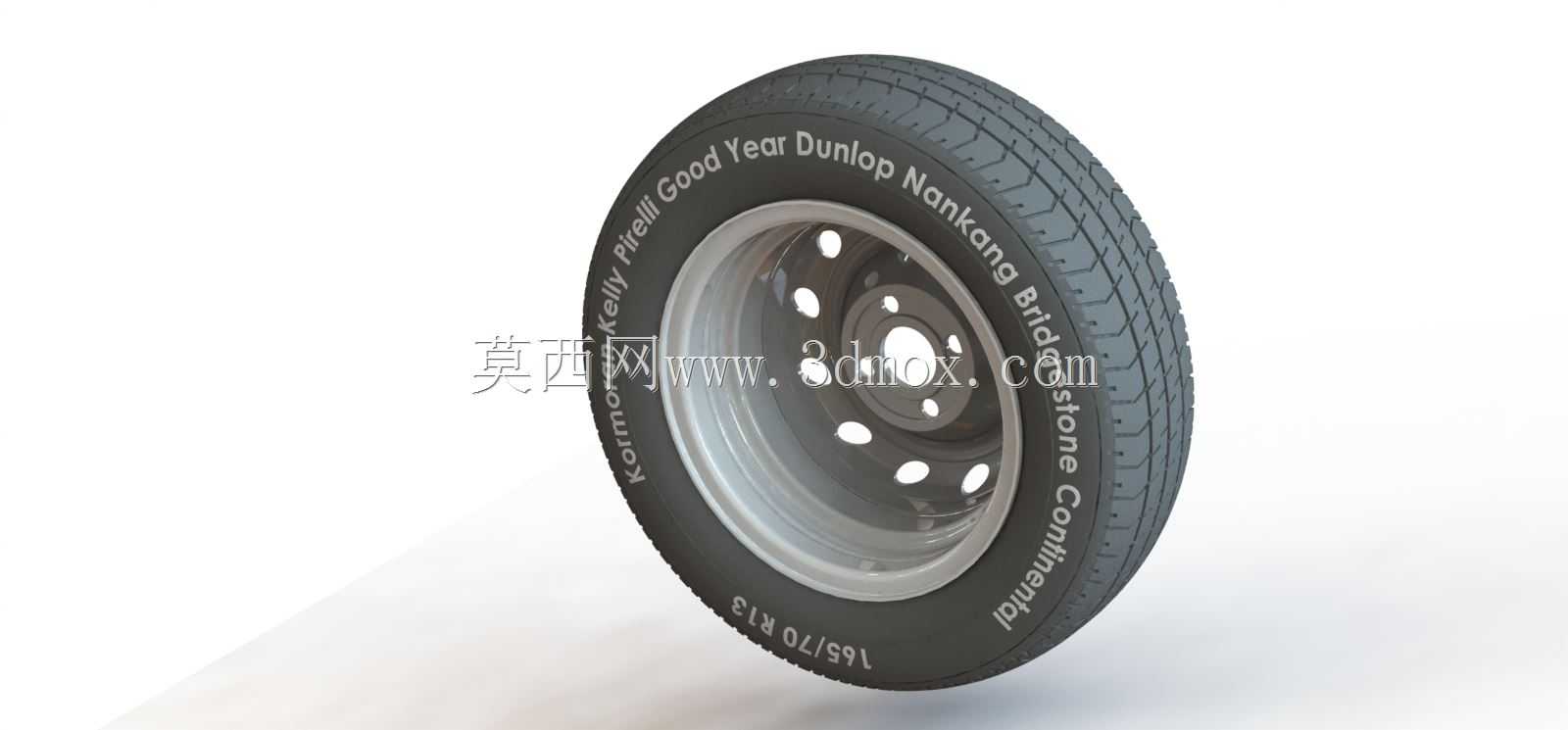

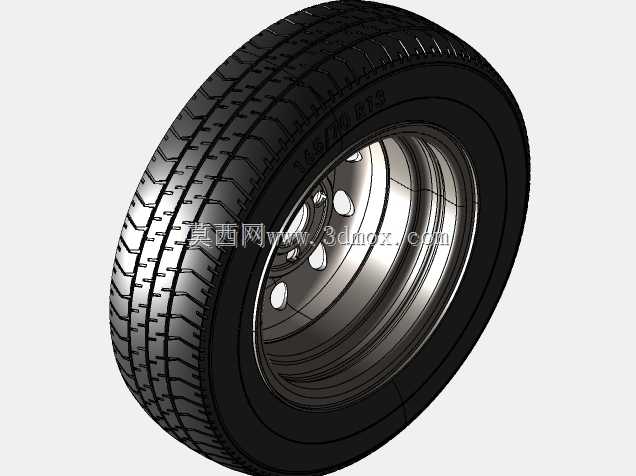

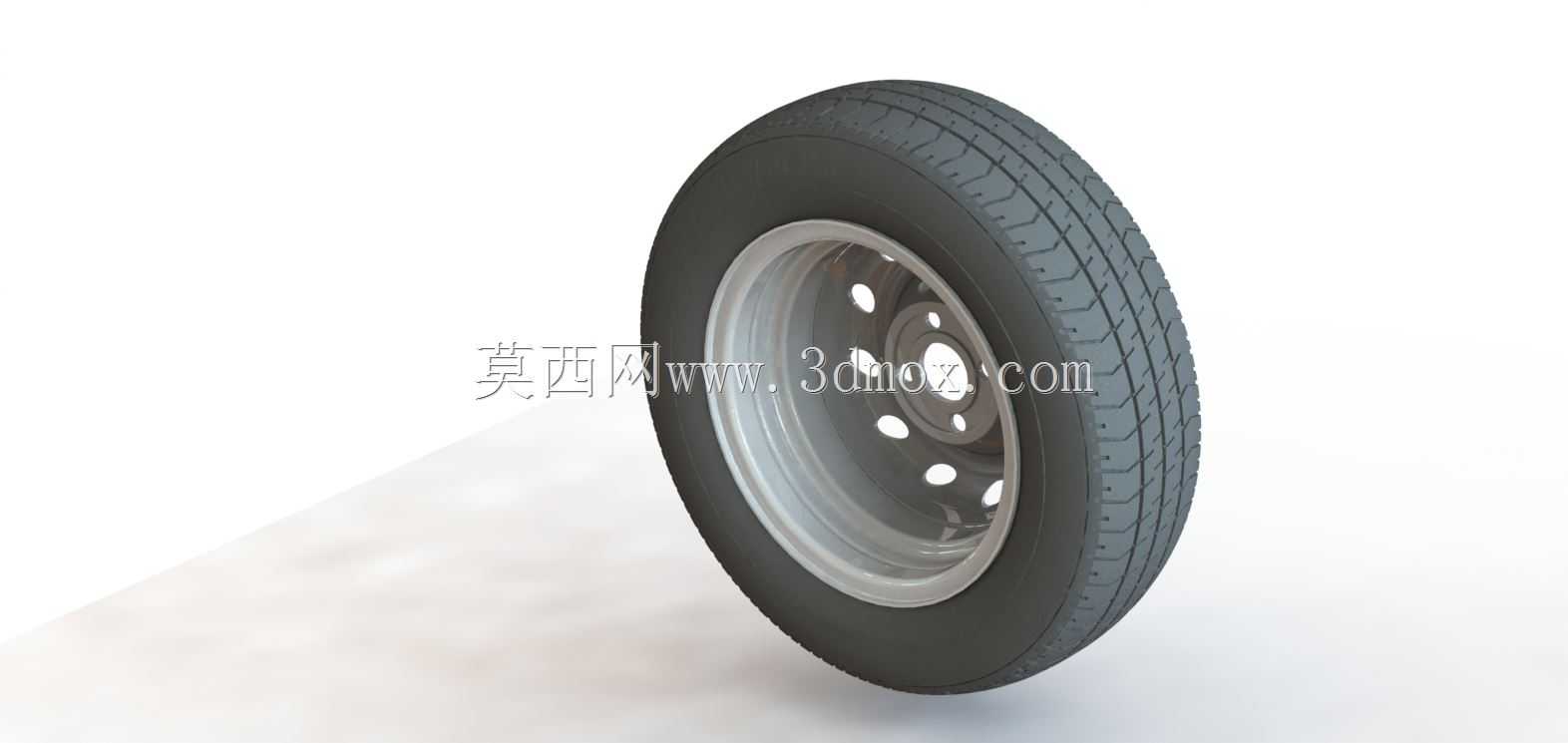

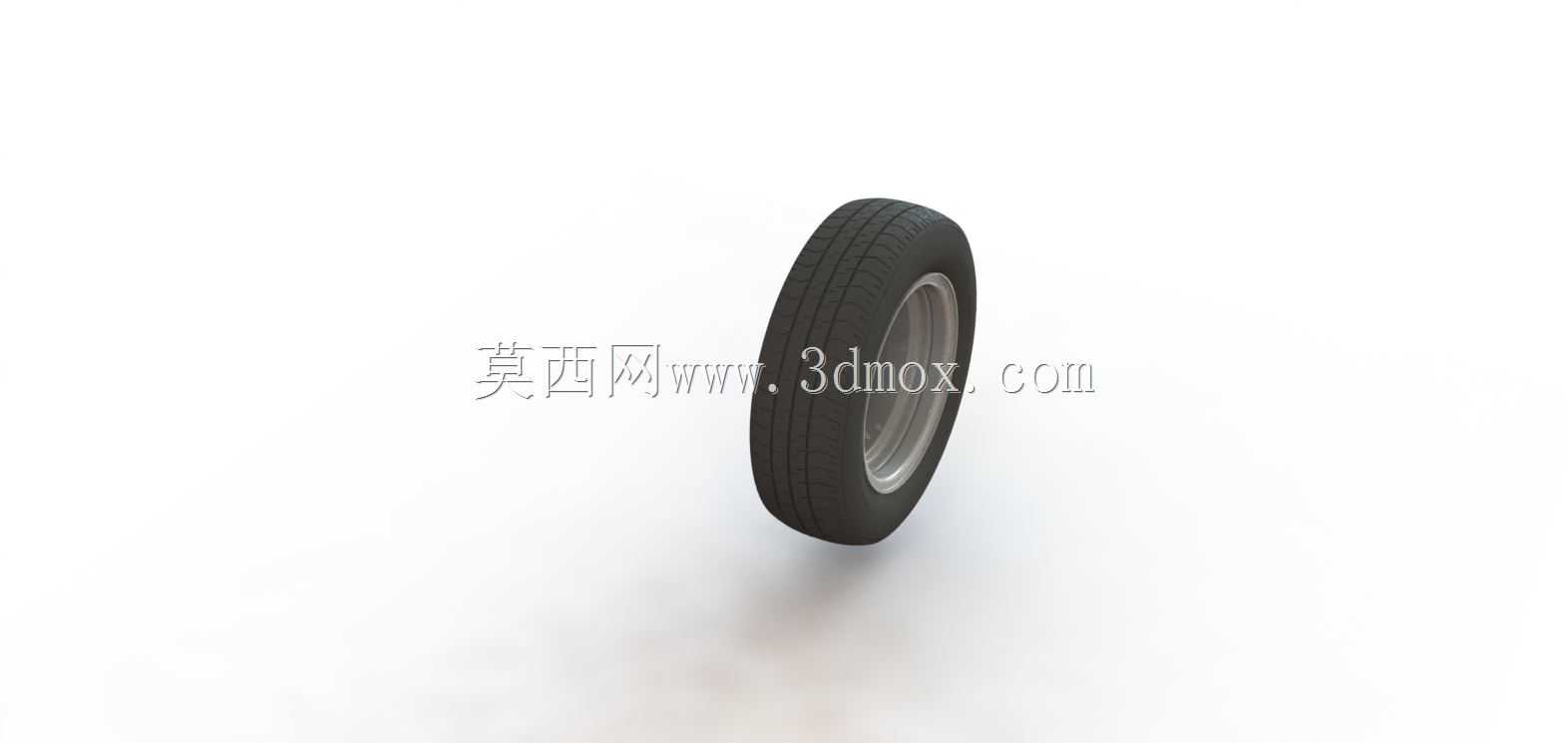

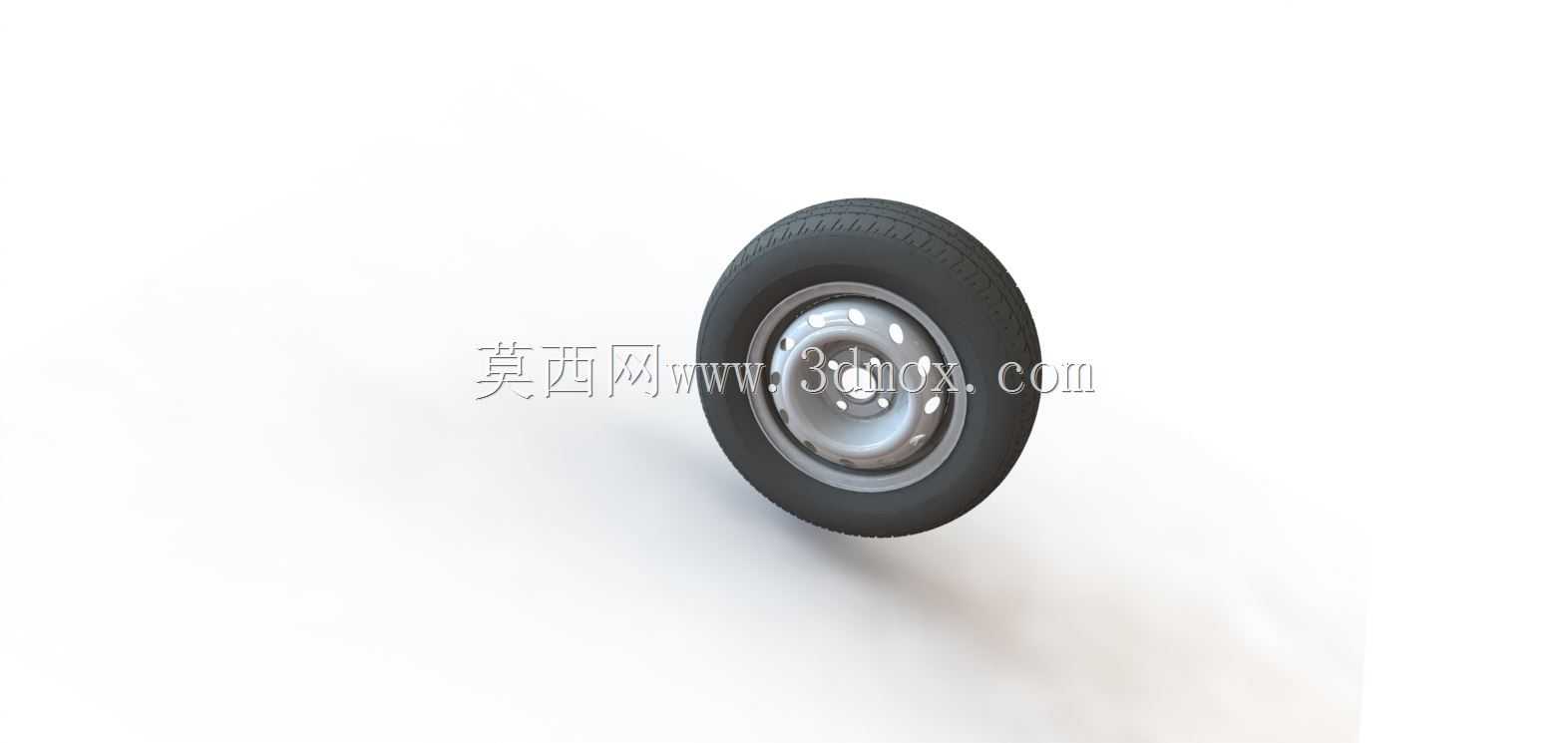

R13规格汽车车轮带轮胎总成结构设计

该车轮总成是面向小型乘用车辆开发的行走承载部件，主要适配入门级家用轿车、微型代步车以及低速改装敞篷车型的行走系统需求，在整车结构中承担承载车身重量、传递驱动与制动力矩、缓冲路面冲击的核心作用，是车辆行走系统中直接与地面接触的关键功能部件，其结构合理性直接决定车辆行驶的平顺性、操控稳定性与行驶安全性。在日常行驶场景中，该车轮总成需要应对铺装路面的常规滚动摩擦、轻微颠簸路面的冲击载荷，同时要满足常规城市道路行驶的动平衡要求，适配日常通勤、短途出行等多种使用场景。

本次设计在成熟轮辋轮胎结构基础上做了适配性优化，整体围绕安装通用性与行驶可靠性展开：轮辋部分采用R13标准直径规格，轮辋宽度设定为5.5英寸，能够匹配对应宽度的轮胎安装需求，保证轮胎与轮辋的贴合密封性，避免行驶过程中出现轮胎脱圈、漏气等风险。安装接口部分采用58mm直径的中心孔设计，能够适配多数小型车的轮毂轴头定位尺寸，螺栓连接规格为4x100的孔距布局，ET偏距值设定为47，这个偏距参数能够保证车轮安装后与轮拱、悬架部件保持合理的间隙，避免转向过程中轮胎与翼子板、减震器发生运动干涉，同时保证轮距处于合理范围，兼顾转向灵活性与行驶稳定性。轮胎部分采用165/70 R13的规格，胎面宽度165mm能够提供足够的接地面积，保证干湿地路面的抓地力，70的扁平比能够带来更好的胎壁缓冲能力，过滤路面细碎颠簸，提升乘坐舒适性，R13的内径与轮辋尺寸完全匹配，保证装配的契合度。

设计过程中重点考量了轮辋的结构强度与轮胎的匹配性，轮辋的轮缘部分采用加厚结构设计，能够承受轮胎充气后的膨胀压力以及过弯时的侧向载荷，螺栓孔周边做了局部加强处理，分散紧固螺栓的压紧力，避免长期使用后出现螺栓孔变形、松动的问题。轮胎胎面采用常规的民用通勤花纹设计，兼顾排水性能与滚动阻力，胎侧印有多个主流轮胎品牌的标识纹理，还原真实轮胎的外观细节，既可以用于整车装配的结构验证，也可以用于车辆展示、教学演示等场景的可视化呈现。整个总成的装配关系完全按照实车标准设计，轮辋与轮胎的配合面、中心孔定位面、螺栓安装面的尺寸精度都经过匹配校验，能够直接用于整车底盘的虚拟装配验证，检查车轮与周边悬架、转向、制动部件的运动间隙，也可以用于行走系统的受力仿真分析，为后续的零部件开模、实车改装提供可靠的三维数据参考。
