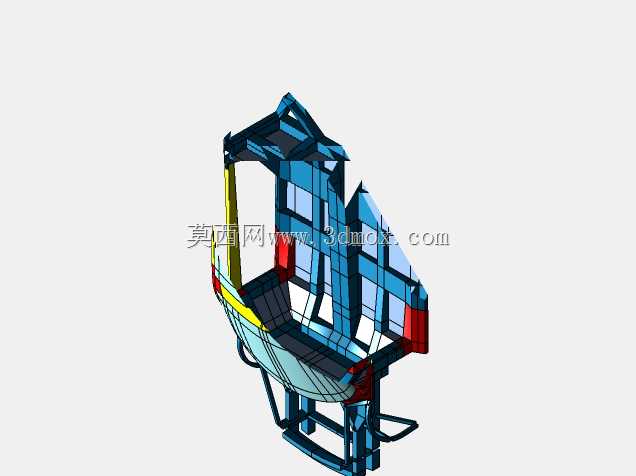

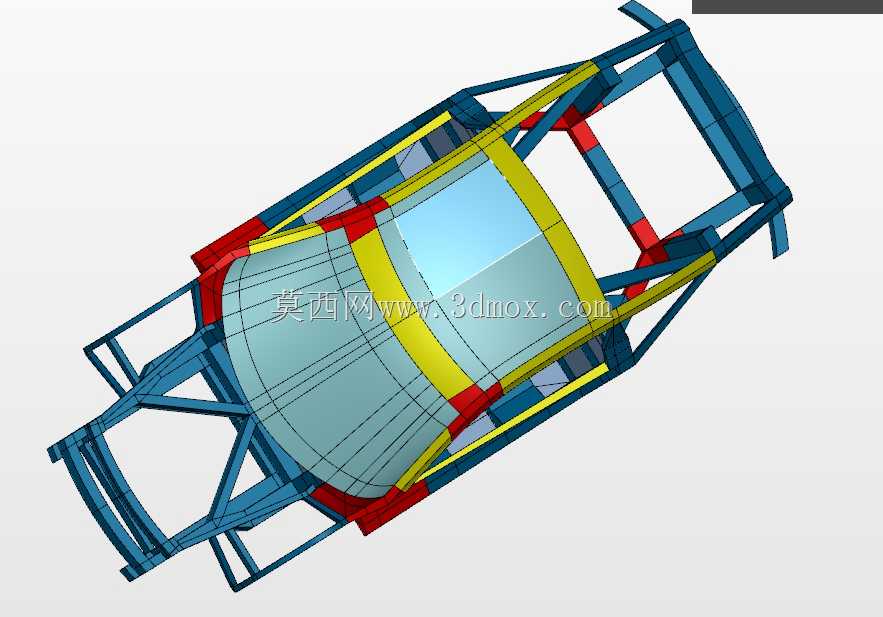

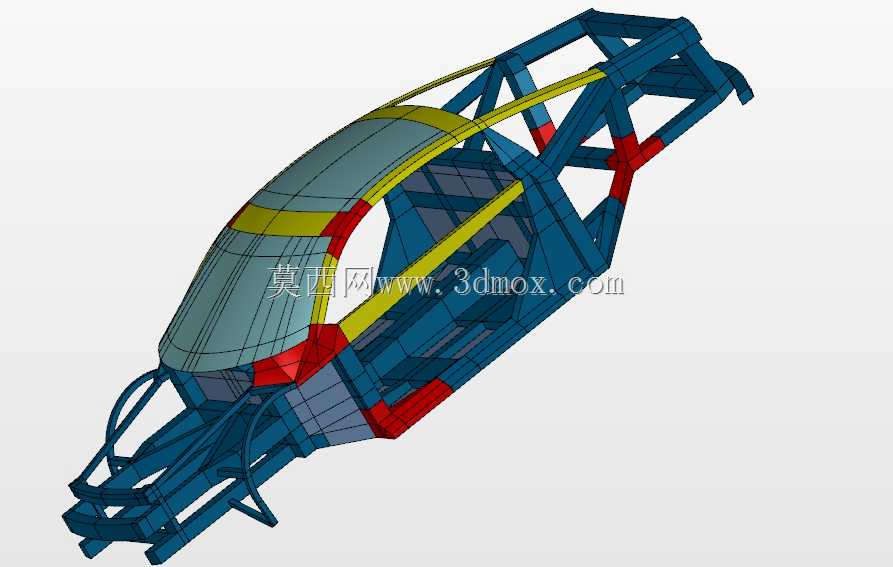

奥迪R8跑车线框式白车身底盘结构

该结构为高性能跑车的承载式底盘白车身框架，是整车核心承载基体，主要应用于双门高性能运动跑车的整车开发、结构验证与教学演示场景，可作为跑车底盘改装、赛事赛车车架仿制、汽车工程专业车身结构教学的直观参考载体。在实际整车装配场景中，该框架承担着连接悬挂系统、动力总成、内外饰覆盖件、座椅及安全约束系统的核心作用，行驶过程中需承受加减速惯性力、过弯侧向载荷、路面颠簸冲击以及碰撞过程中的能量传导与分散任务，是保障整车操控稳定性与碰撞安全性的核心结构。该框架采用线框式管梁融合关键承力区域加强结构的设计思路，主纵梁沿车身前后走向贯通布置，形成连续的纵向传力路径，可在正面碰撞时将冲击能量沿纵梁向车尾分散传递；横向布置的多道横梁连接左右纵梁，既提升了框架整体抗扭刚度，避免激烈驾驶下车身出现过度形变影响操控精度，也为座舱区域搭建出完整的生存空间边界；座舱周边的防滚结构采用高刚性加强设计，在车辆发生翻滚时可有效抵御外部冲击，保障座舱内部乘员的生存空间。设计过程中针对跑车低重心、高刚性的需求，对框架各梁的走向、连接节点位置做了针对性优化：前部框架预留出动力总成、前悬挂、转向机构的安装边界，可适配大排量高性能动力单元与双叉臂式独立悬挂的安装定位；中部座舱区域根据双座布局预留了座椅、仪表台、中央通道的安装空间，框架下部预留了电池、油路管线的布置通道；后部框架匹配中置动力布局的安装需求，预留了传动系统、后悬挂、散热系统的安装点位，整体框架的安装点位完全遵循量产跑车的装配逻辑，各连接节点的位置可直接对应实车的部件安装坐标。框架整体外形贴合奥迪R8的低趴流线型车身轮廓，座舱区域的框架弧度完全匹配量产车的风挡玻璃、车顶覆盖件的安装曲面，轮拱区域的框架边界预留了轮胎跳动与转向的足够间隙，避免行驶过程中轮胎与车架发生运动干涉，整体结构在保证高刚性的前提下尽可能优化了梁体布局，为整车轻量化设计预留了充足空间，可帮助工程人员直观理解高性能跑车底盘的传力逻辑与结构设计要点。
