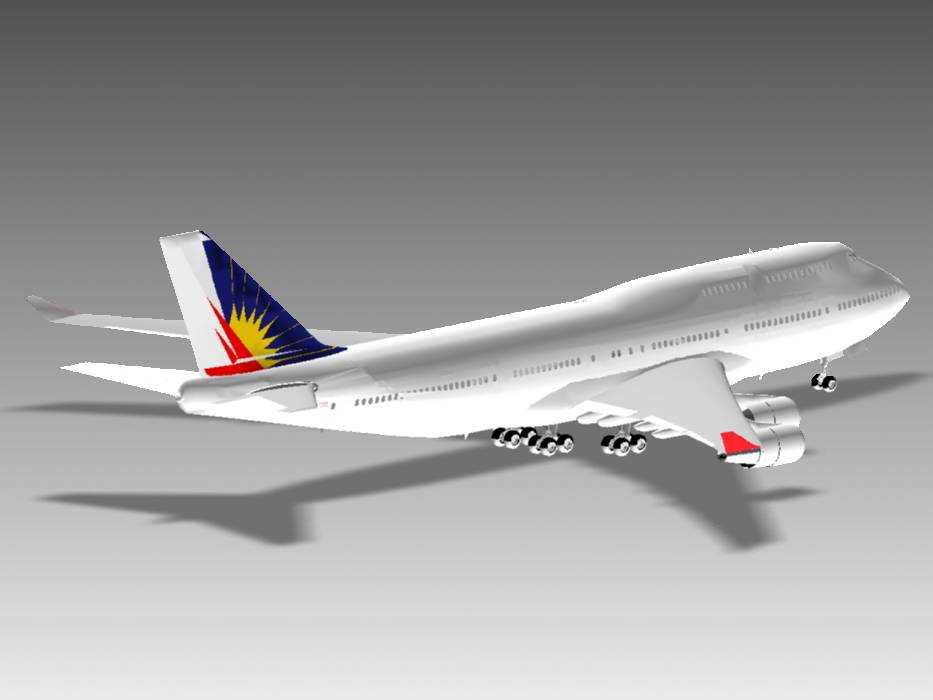

宽体民用喷气式客机波音747外观结构

这款宽体喷气式客机的三维结构还原，首先围绕民航干线运输的核心场景展开设计，其上层客舱的驼峰式隆起是辨识度最高的外形特征，建模过程中优先还原了机身截面的椭圆度参数，机身主体采用等直径筒段加头尾收缩段的组合结构，筒段长度占机身总长度的七成以上，匹配干线跨洋飞行的载客与载货空间需求。机翼采用后掠下单翼布局，建模时明确了机翼后掠角、上反角的实际安装角度，四台发动机吊舱通过挂架对称布置在机翼下方，挂架与机翼的连接位置避开了翼面主承力结构的检修口区域，同时预留了发动机维护时的拆装操作空间。尾翼部分采用常规布局的垂直尾翼加低置水平尾翼，垂尾前缘后掠角度与机翼后掠角形成气动匹配，水平尾翼的安装位置避开了发动机尾喷流的直接影响区域，避免高温气流长期冲刷造成结构疲劳。起落架部分采用多支柱多轮式结构，前起落架为双轮结构布置在机头下方，主起落架为四组四轮小车式结构，分别布置在机翼根部与机身腹部的对应位置，建模时还原了起落架收起后完全收纳于机身与机翼内部舱室的空间边界，舱门闭合后与机身外表面完全齐平，保证飞行过程中的气动外形连续性。机身侧面的舷窗沿客舱地板高度呈等间距排布，上层客舱的舷窗排布长度对应头等舱与商务舱的布置区域，机头位置的驾驶舱风挡采用多块曲面玻璃拼接结构，风挡框架的弧度与机头整流罩的曲面完全顺滑过渡。建模过程中对机身表面的气动接缝、蒙皮铆接的分块线做了细节还原，没有过度简化曲面过渡区域，保证整机外形的气动还原度，可用于民航类科普展示、航空类场景搭建、飞行器结构教学演示等场景，也可作为航空类文创设计的基础参考模型，在结构还原上兼顾了外形辨识度与工程结构的合理性，没有出现外形比例失调、部件安装位置错位的问题，各气动面的相对位置、尺寸比例均参照实机的公开参数做了匹配，能够直观展现这款经典宽体客机的整体布局特征。
