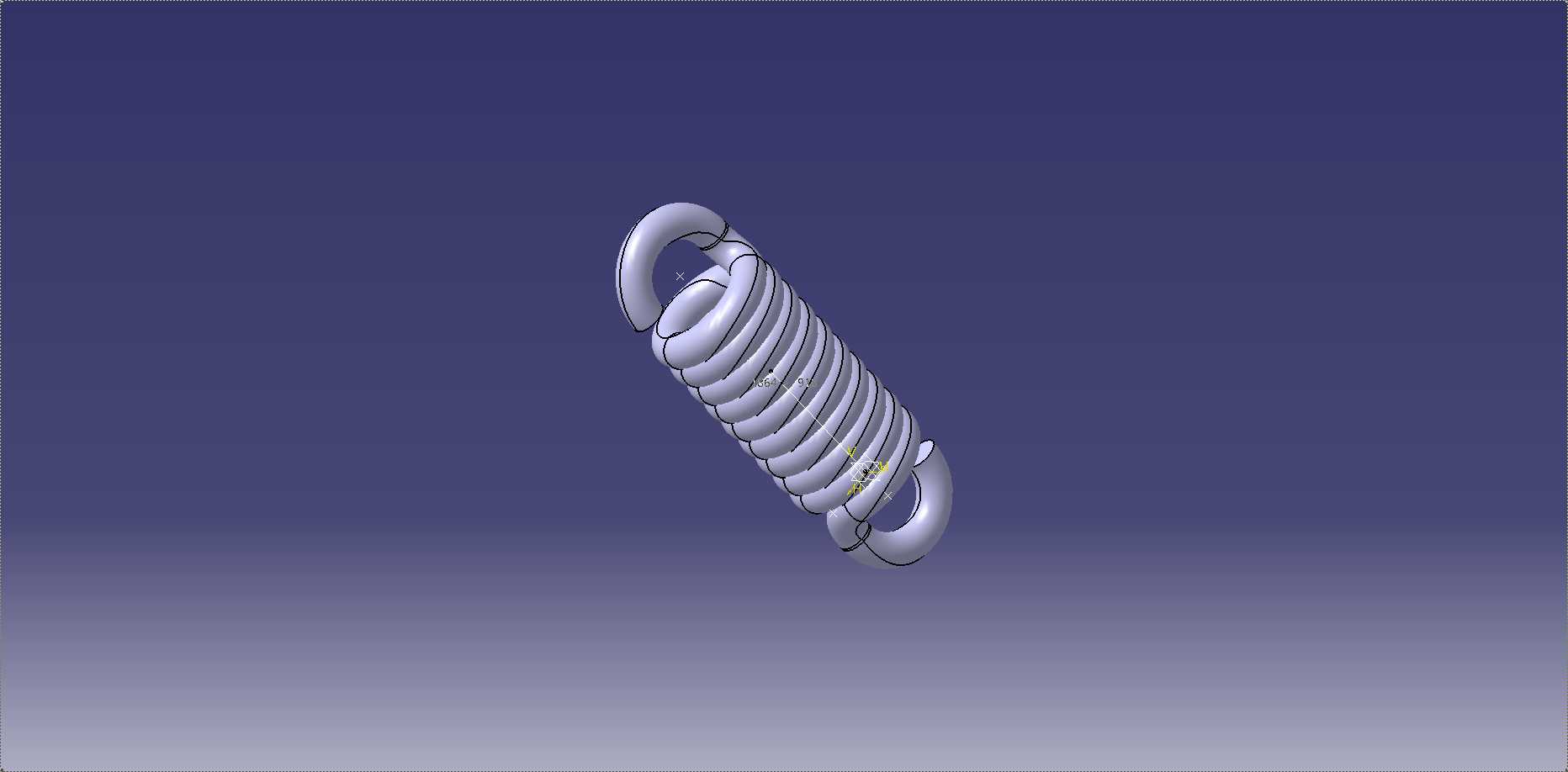

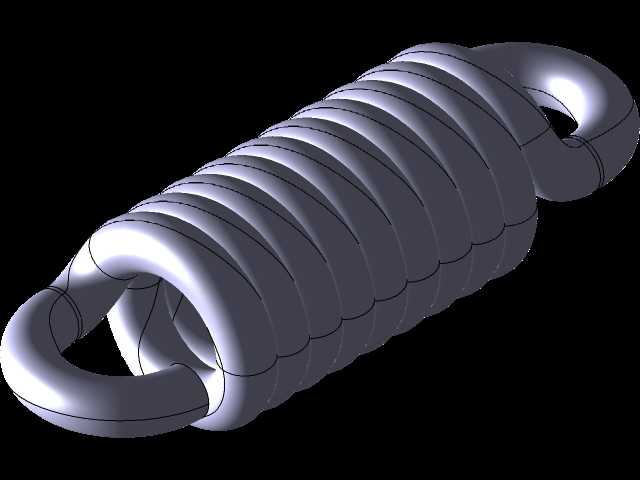

闭式两端带环圆柱螺旋压缩弹簧结构

这类闭式螺旋弹簧在各类机械结构里的应用场景十分广泛，小到家用器具的复位结构，大到工业设备的缓冲减振单元，都能看到这类结构的身影。不同于开口式的拉伸弹簧，这款两端带闭合挂环的结构，既可以承担压缩工况下的缓冲蓄能需求，也能在小行程拉伸场景下提供复位拉力，适配的安装场景更灵活。从实际使用的角度看，两端的闭环挂环是安装定位的核心结构，建模时需要重点保证挂环的过渡圆弧与弹簧主体螺距的顺滑衔接，避免应力集中在衔接位置导致使用中断裂。设计这类弹簧的时候，首先要确认的是安装空间的边界尺寸：弹簧的中径要匹配安装导杆或者导套的尺寸，避免工作过程中出现卡滞、偏磨的问题；自由长度要结合工作行程来确定，保证压缩到极限位置时，弹簧圈之间不会出现并圈挤压的硬接触，同时预留足够的预压量，防止设备运行过程中弹簧出现松脱异响。弹簧的有效圈数直接决定了刚度系数，建模时需要根据实际载荷需求调整圈数与线径的匹配关系，线径的选择要兼顾弹性变形量与结构强度，不能一味追求大刚度而忽略了冲击载荷下的吸能效果。从结构特性来看，闭式的端部结构相比开口磨平的端部，不需要额外的支撑座就能完成挂装固定，在一些空间紧凑、无法设置弹簧座的结构里，这种设计能大幅节省安装空间，降低周边结构的设计复杂度。建模过程中要注意螺旋线的生成逻辑，端部挂环的螺旋升角要和主体弹簧的升角平滑过渡，不能出现曲率突变，否则后续做有限元应力分析时，突变位置会出现不符合实际工况的应力集中误判，影响后续的结构优化判断。在汽车的操纵机构、小型设备的舱门复位结构、工装夹具的压紧单元里，这类弹簧的使用频率很高，安装时只需要将两端挂环固定在对应的安装销上即可，不需要额外的紧固件，装配和后期维护更换都十分便捷。实际选型时还要结合工作环境的腐蚀、温度条件调整材料，但从三维结构设计的层面，核心要把控的是外形尺寸与安装点位的匹配度，保证弹簧在工作行程内的伸缩路径不会和周边零部件产生干涉，同时预留足够的变形余量，避免极限工况下弹簧出现塑性变形失效。
