CATIA设计的手动螺丝刀握持手柄结构

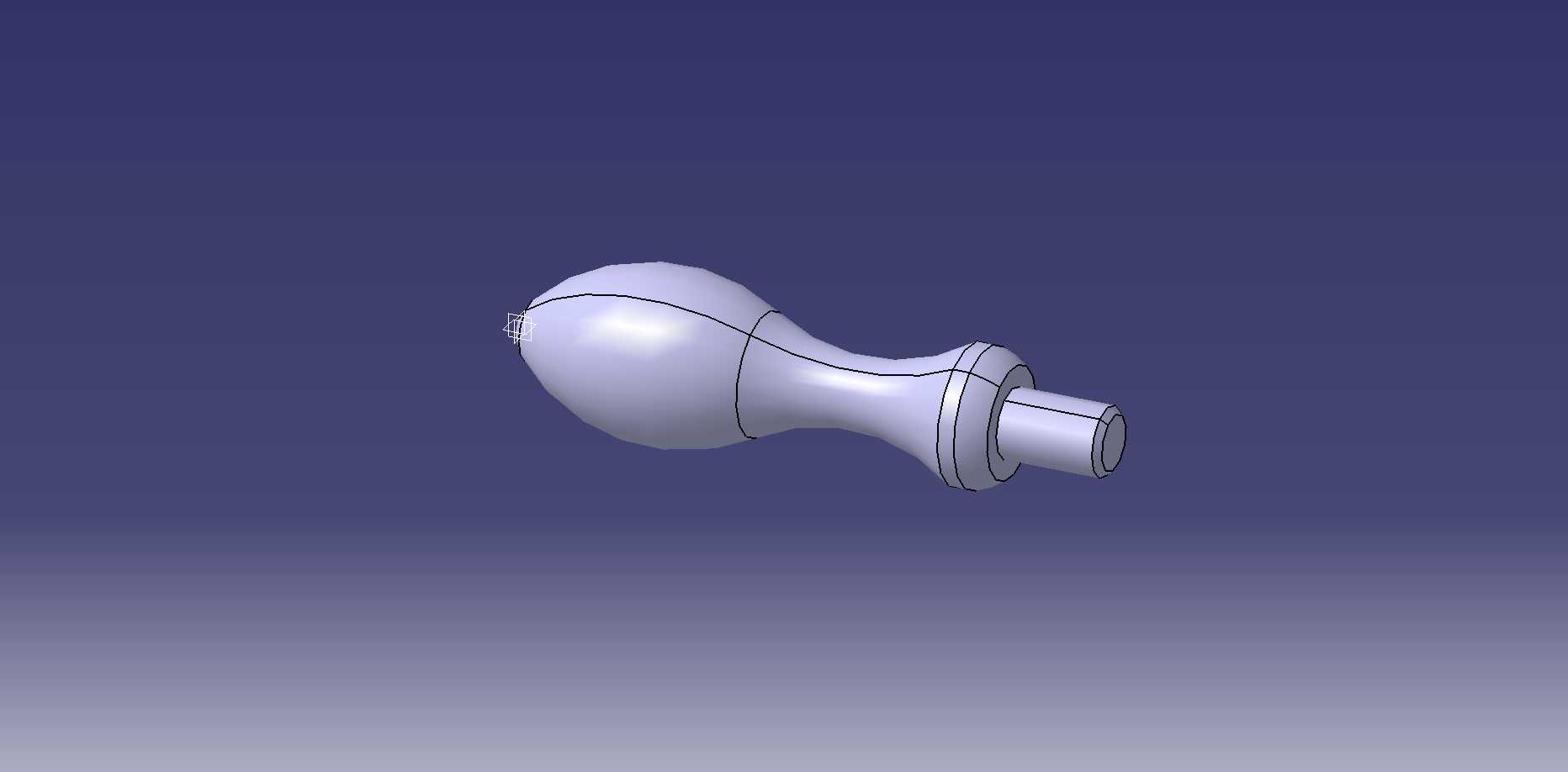

　　手动螺丝刀作为装配、维修场景中普及率最高的手持五金工具，手柄部分的设计直接决定了长时间作业的操作疲劳度与扭矩传递效率，这款手柄结构的建模完全围绕实际使用中的受力特性与握持习惯展开。从结构形态来看，手柄主体采用流线型变径曲面设计，握持段做了饱满的鼓形处理，匹配成年人手掌自然握持时的掌弓弧度，避免长时间拧动时硌手的问题，靠近刀杆连接端的位置做了收窄的颈状结构，方便食指与拇指捏持做精细调整操作，末端的连接轴段做了阶梯轴设计，预留了与刀杆嵌装的配合边界，轴肩位置可做压装或者胶粘限位，保证刀杆与手柄连接后不会出现周向转动或者轴向窜动。在实际应用场景中，这类手柄不仅适配常规一字、十字螺丝刀，也可配套在精密仪表维修用的小型螺丝批、

　　电工验电笔等手持工具上，不同直径的握持段可对应不同扭矩需求的作业场景：大直径鼓形段适合需要大扭矩的紧固件拆装，收窄颈段适合小扭矩的精密微调作业。设计过程中优先考虑了注塑成型的工艺可行性，所有曲面过渡均做了均匀圆角处理，不存在尖锐棱角或者倒扣结构，不需要复杂的抽芯滑块结构即可完成开模生产，外表面可根据需求做滚花或者包胶处理，提升握持时的摩擦力，避免手上沾有油污时出现打滑问题。从安装边界来看，连接轴段的直径与长度可根据配套刀杆的安装孔尺寸做参数化调整，轴段表面可设计滚花或者卡槽，提升与手柄本体注塑结合时的咬合力，整体长度控制在单手握持的舒适区间，不会因为过长导致操作干涉，也不会因为过短导致握持受力不足。

　　建模过程中对曲面的连续性做了严格校验，保证外观面无褶皱、曲率变化均匀，既满足注塑生产的壁厚均匀要求，也兼顾了握持时的触感舒适度，避免出现应力集中导致的手柄开裂问题，在手柄末端可根据需求设计悬挂孔，方便工具的收纳悬挂，适配车间、维修站、家用工具箱等多种收纳场景。
