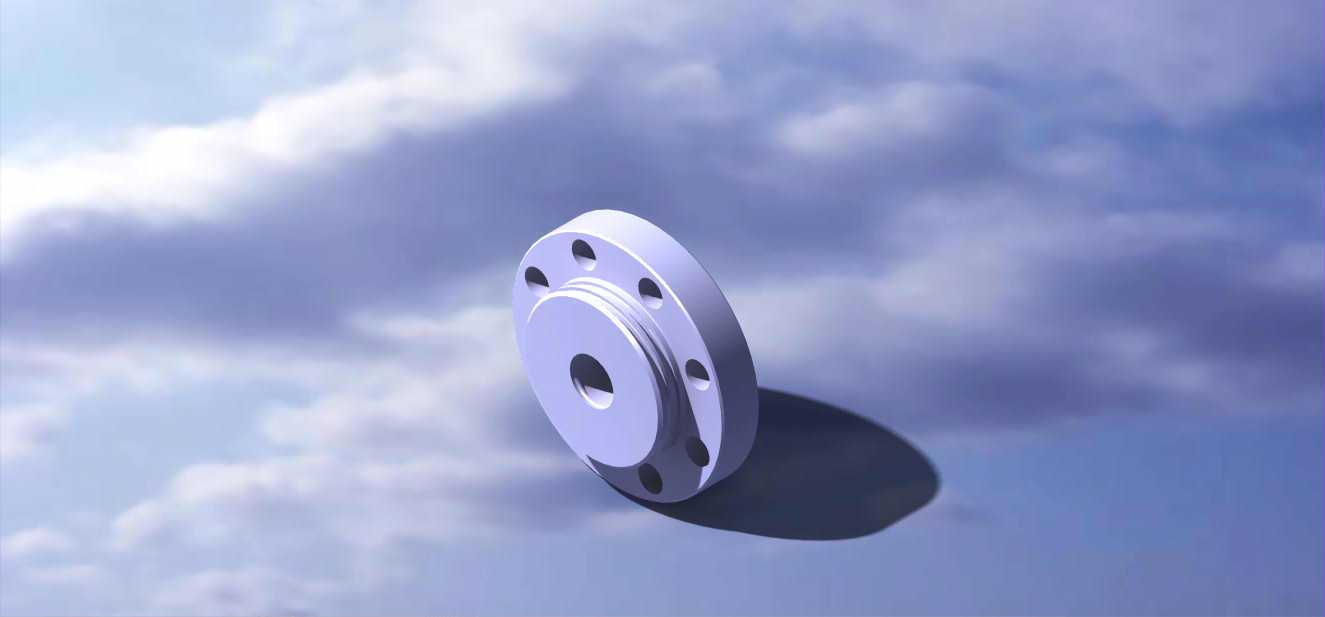

法兰式推力轴承结构设计展示

　　在重载轴向载荷的传动场景中，推力轴承是承担轴向力、避免轴系窜动的核心支撑部件，这款带法兰安装结构的推力轴承，主要适配需要轴向定位同时兼顾安装便捷性的设备工况，常见于立式泵组、减速机输入端、重型压力机的轴向支撑位，也可用于起重设备的回转支撑副、冶金设备的轧辊轴向限位结构中。从结构设计来看，这款轴承采用一体化法兰安装座与推力滚道整合的结构，法兰端均匀分布的安装孔可直接通过螺栓与设备基座端面锁紧，无需额外设计轴承座的轴向挡肩，能有效缩减装配环节的零件数量，降低安装面的加工精度要求，适配中小载荷工况下的快速装配需求。轴承的滚道面采用对称式推力承载结构，可承受单向恒定轴向载荷，滚道与安装法兰的同轴度公差控制在0.02mm以内，

　　能避免轴系运转过程中出现偏载导致的滚道点蚀问题。从安装边界来看，法兰端面的厚度经过载荷校核，在额定轴向载荷下不会出现安装面翘曲变形，中心轴孔与适配轴径采用间隙配合，装配时可直接沿轴向推入轴端，再通过法兰孔完成固定，相比传统分离式推力轴承与轴承座的组合结构，能减少30%左右的轴向安装空间占用。设计过程中重点考量了承载面的应力分布，法兰上的安装孔位置避开了滚道的应力集中区域，螺栓锁紧时的预紧力不会传递到滚道工作面，避免预紧力导致的滚道变形影响运转精度。轴承的外圈端面做了倒角处理，装配时可避免锐边刮伤安装基座的配合面，同时也能减少应力集中导致的法兰边缘开裂风险。在实际选型应用中，这类带法兰的推力轴承尤其适合安装空间紧凑、

　　无法布置分体式轴承座的立式传动结构，比如小型立式搅拌设备的轴端支撑、自动化生产线的顶升机构轴向限位，运转过程中滚道的润滑脂可通过法兰与基座之间的预留间隙留存，无需额外设计复杂的密封油路，能降低日常维护的复杂度。建模过程中对滚道的曲率、滚动体的排布间隙都做了参数化处理，可根据不同的载荷需求快速调整轴承的额定承载参数，法兰孔的分布圆直径也预留了参数化调整接口，适配不同安装尺寸的设备基座需求，整体结构在满足承载性能的前提下，尽可能简化了零件结构，减少加工工序，降低量产的制造成本。
