V型双缸振荡蒸汽动力装置结构展示

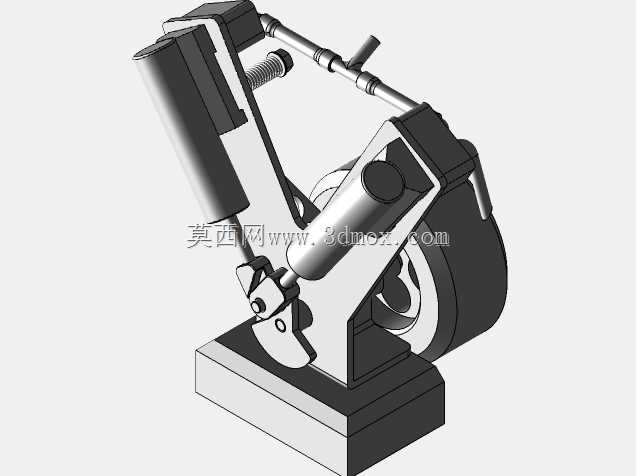

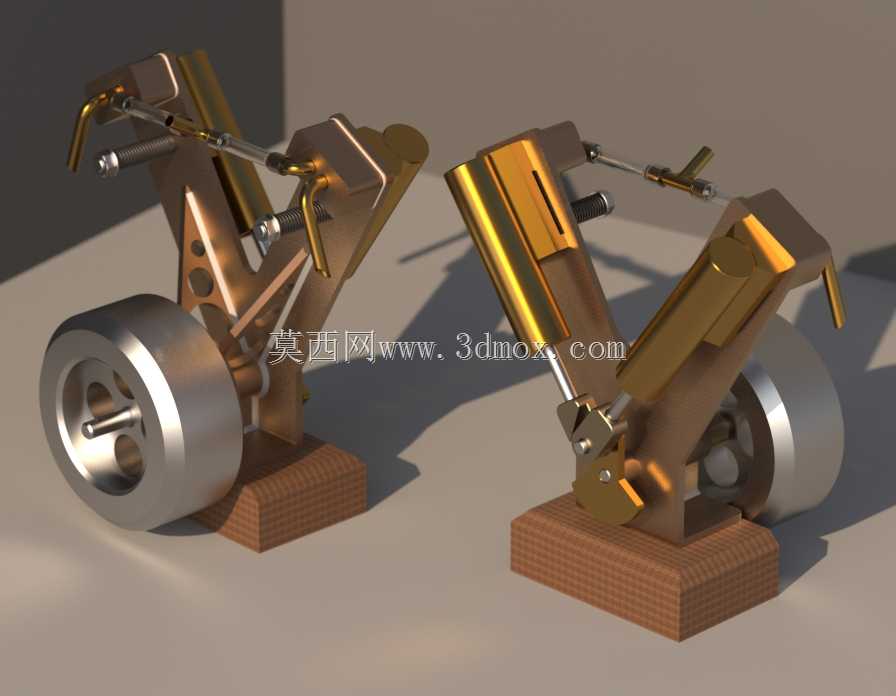

这款V型布局的双振荡蒸汽动力装置，主要应用于小型动力演示、科普教学教具以及复古动力装置复刻场景，能够直观展示往复式蒸汽动力的能量转换逻辑，也可作为小型蒸汽动力驱动单元适配微型车船模型、老式工艺设备的动力还原场景。装置整体采用对称V型排布的双振荡缸体结构，区别于传统固定式配气的蒸汽机设计，振荡缸体自身可随活塞运动同步完成配气切换，省去了独立的配气阀组结构，大幅简化了整体传动链路，降低了小型装置的装配调试难度。两个缸体呈夹角固定在一体化铸纹质感的安装基座上，基座底部为平整安装面，可通过螺栓固定在配套安装台面上，安装边界预留了足够的紧固件操作空间，整体外形紧凑，横向宽度适配常规小型演示台的摆放尺寸，纵向高度不会遮挡缸体运动的观察视角。动力输出端集成了大直径惯性飞轮，飞轮与曲柄传动结构直接相连，能够储存活塞做功行程的动能，抵消双缸往复运动的脉动冲击，保证动力输出的平顺性，飞轮中心预留了标准动力输出轴接口，可外接皮带轮、齿轮等传动件向外输出旋转动力。设计过程中重点优化了振荡缸体的铰接密封结构，缸体与铰接座的配合面采用高精度贴合设计，既保证缸体摆动过程中的配气密封性，减少蒸汽泄漏损耗，又避免配合过紧导致的运动卡滞；缸体外部的金属质感饰面既还原了老式蒸汽机的金属工艺质感，也能在演示过程中清晰观察缸体的摆动幅度与运动轨迹。活塞连杆与缸体、曲柄的连接部位均采用铰接式结构，运动副间隙经过合理匹配，既保证运动过程无卡滞，也能减少长期往复运动的磨损量，延长装置的演示使用寿命。基座的防滑纹理设计既提升了装置摆放的稳定性，也复刻了早期工业动力设备的基座工艺特征，整体结构兼顾了动力演示的功能性与复古机械的外观质感，能够清晰展现蒸汽动力从蒸汽压力输入到旋转动力输出的完整转换过程，适合用于机械原理教学、蒸汽动力文化展示以及小型动力模型的动力配套场景。
