哈雷戴维森摩托V型双缸动力总成结构

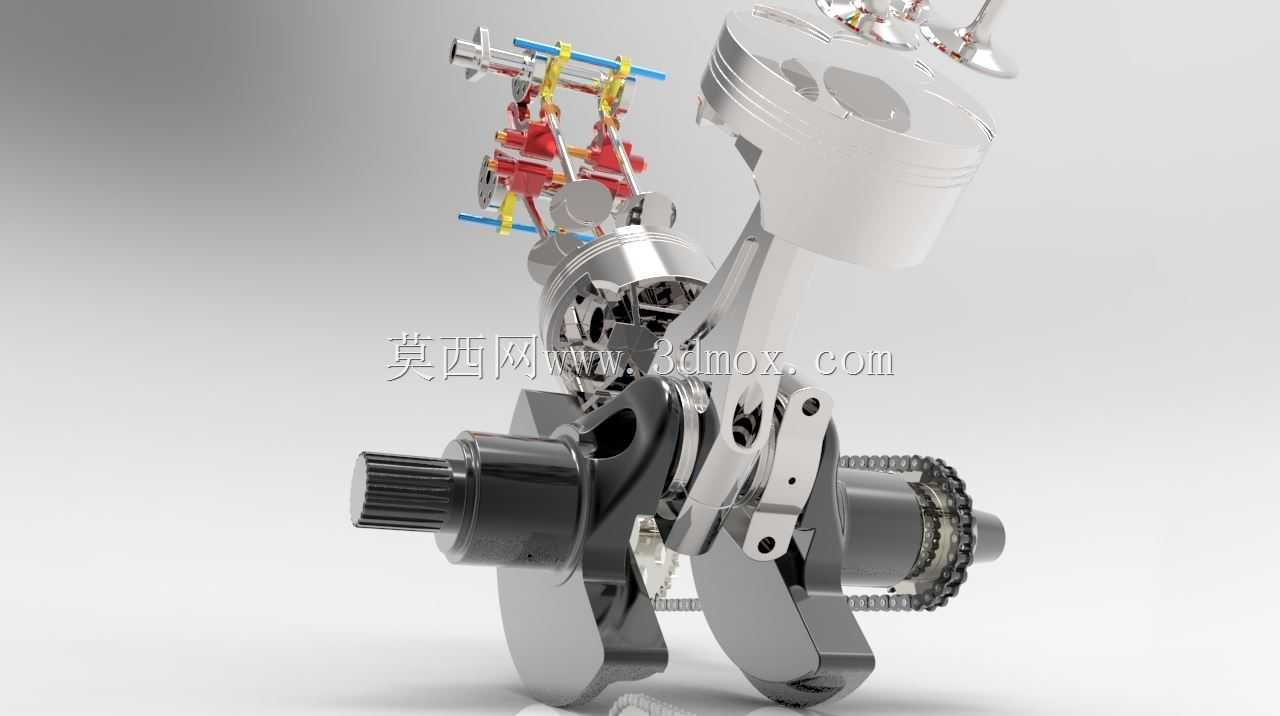

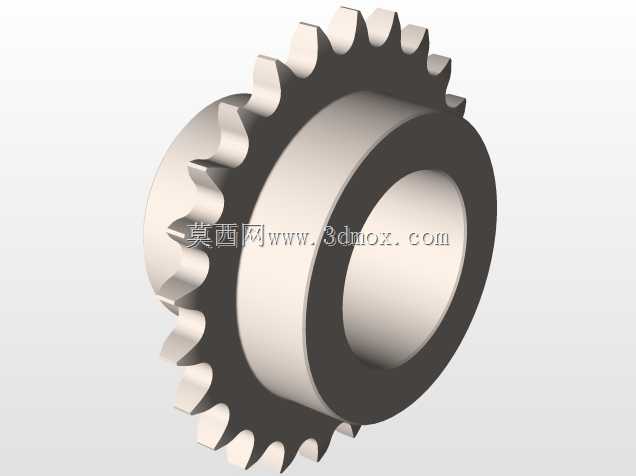

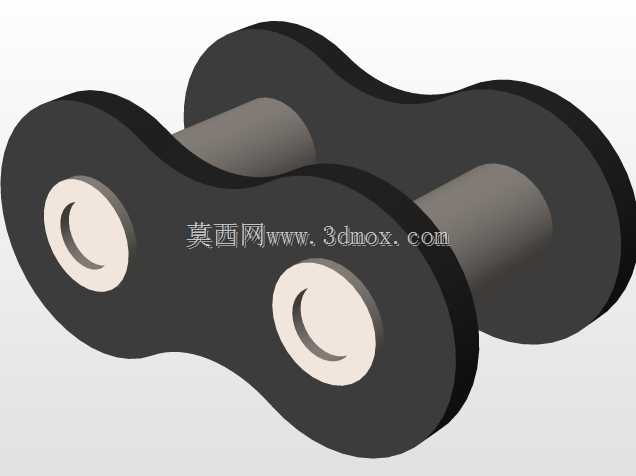

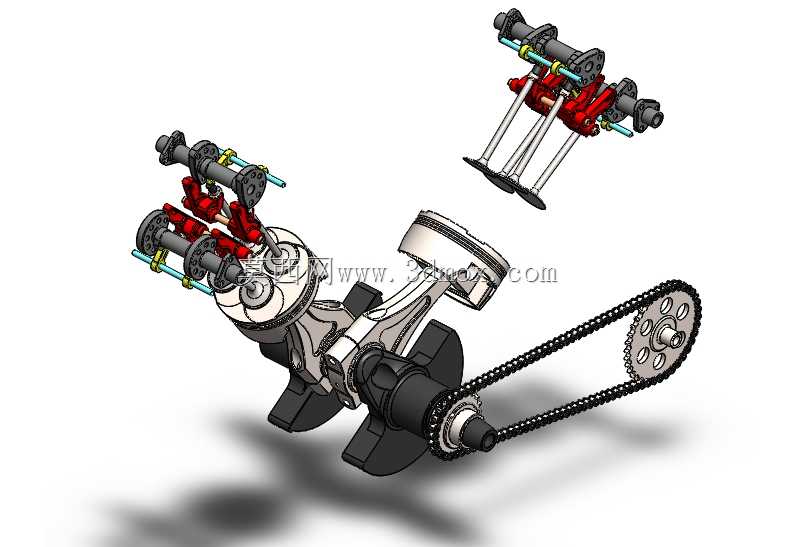

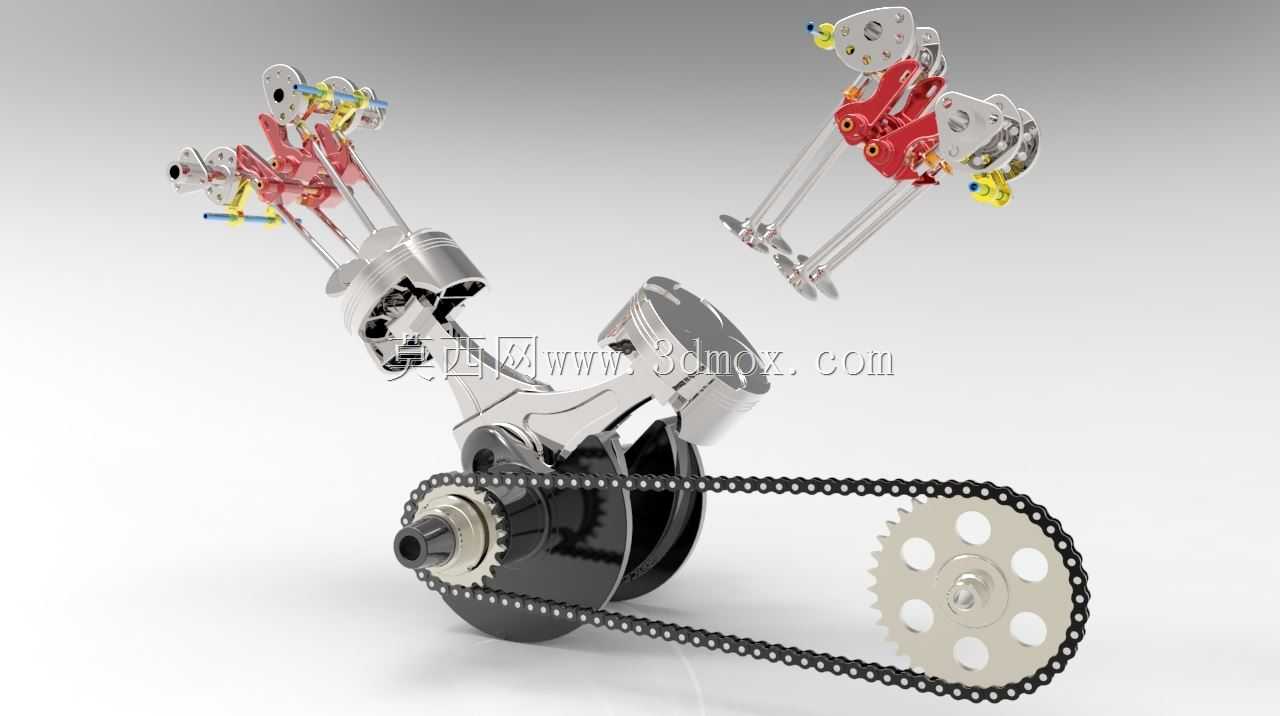

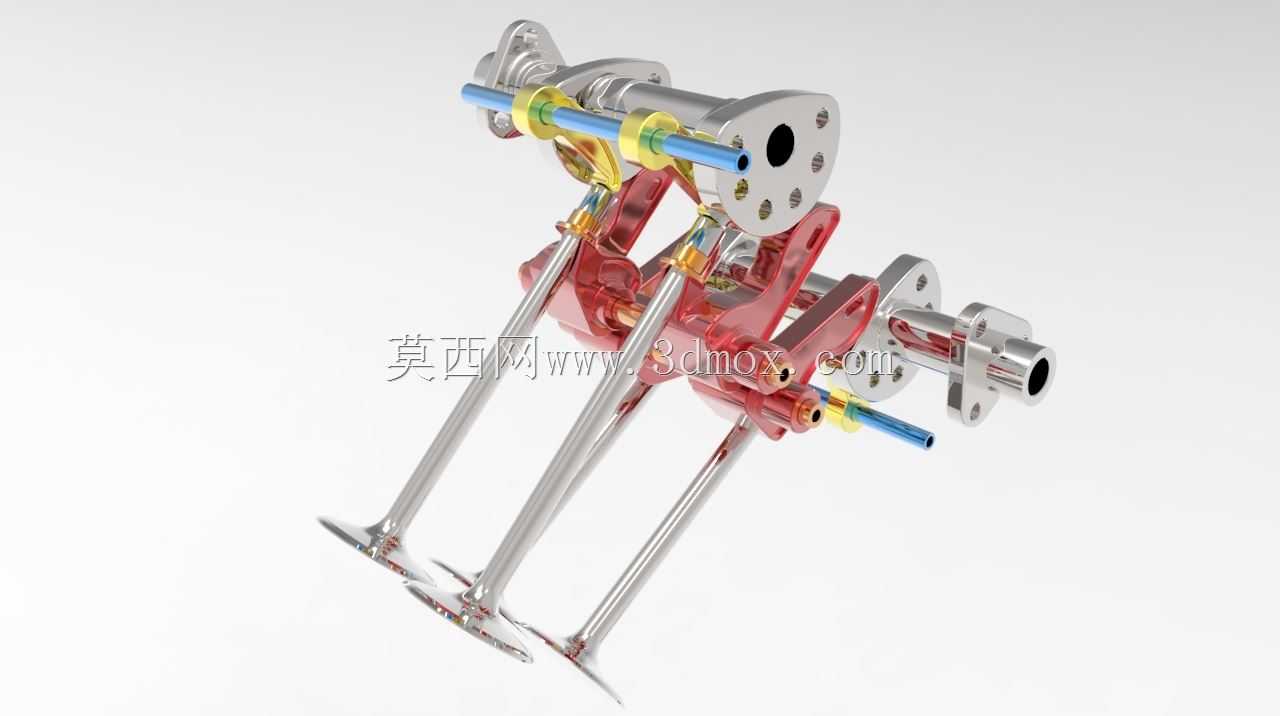

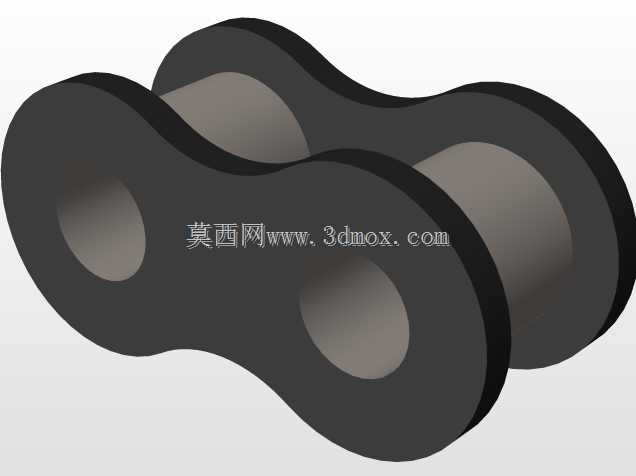

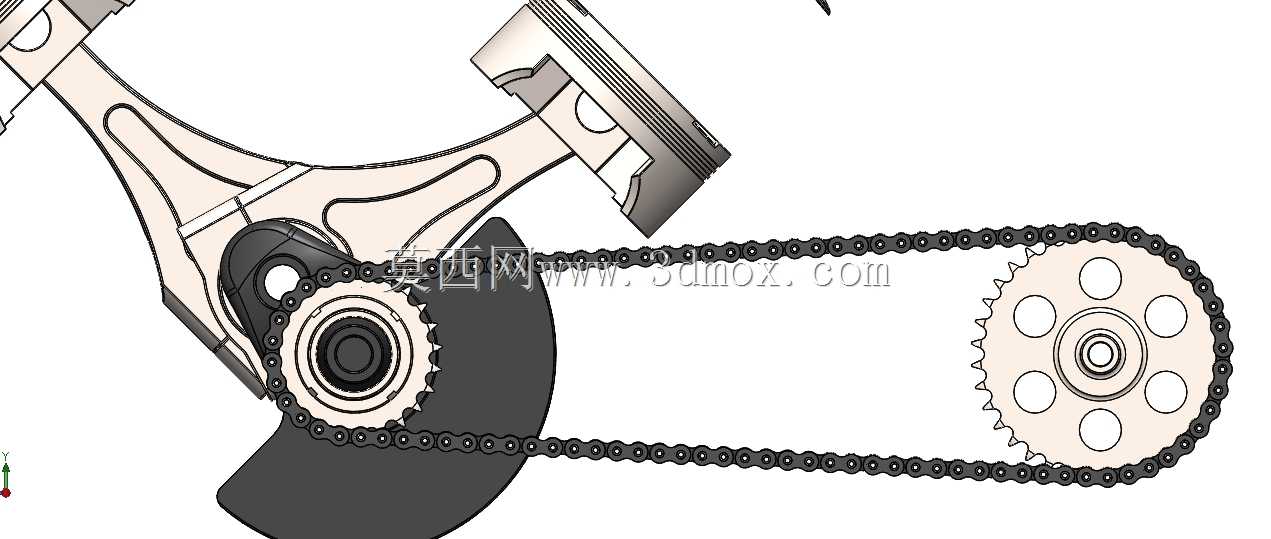

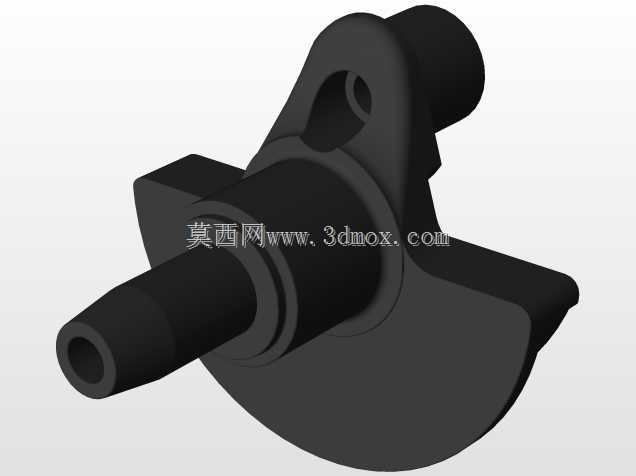

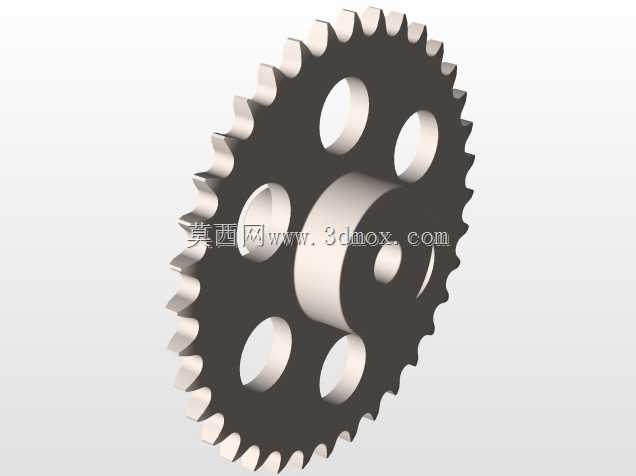

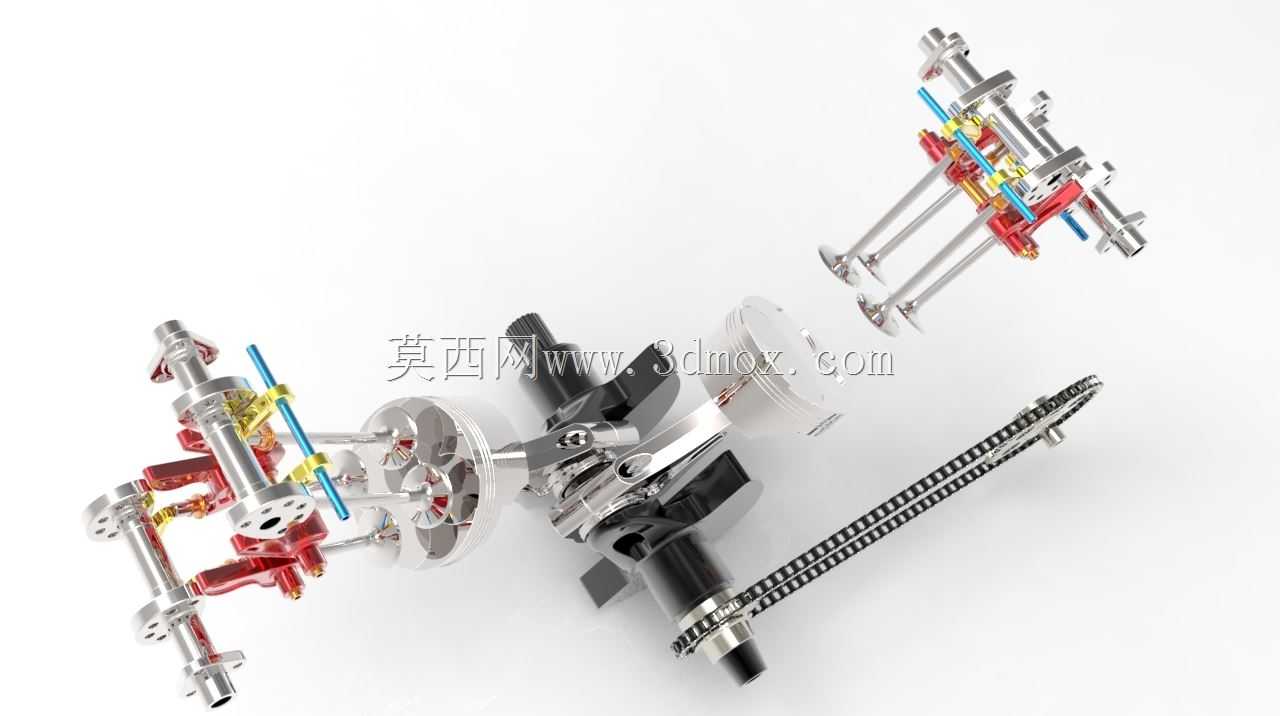

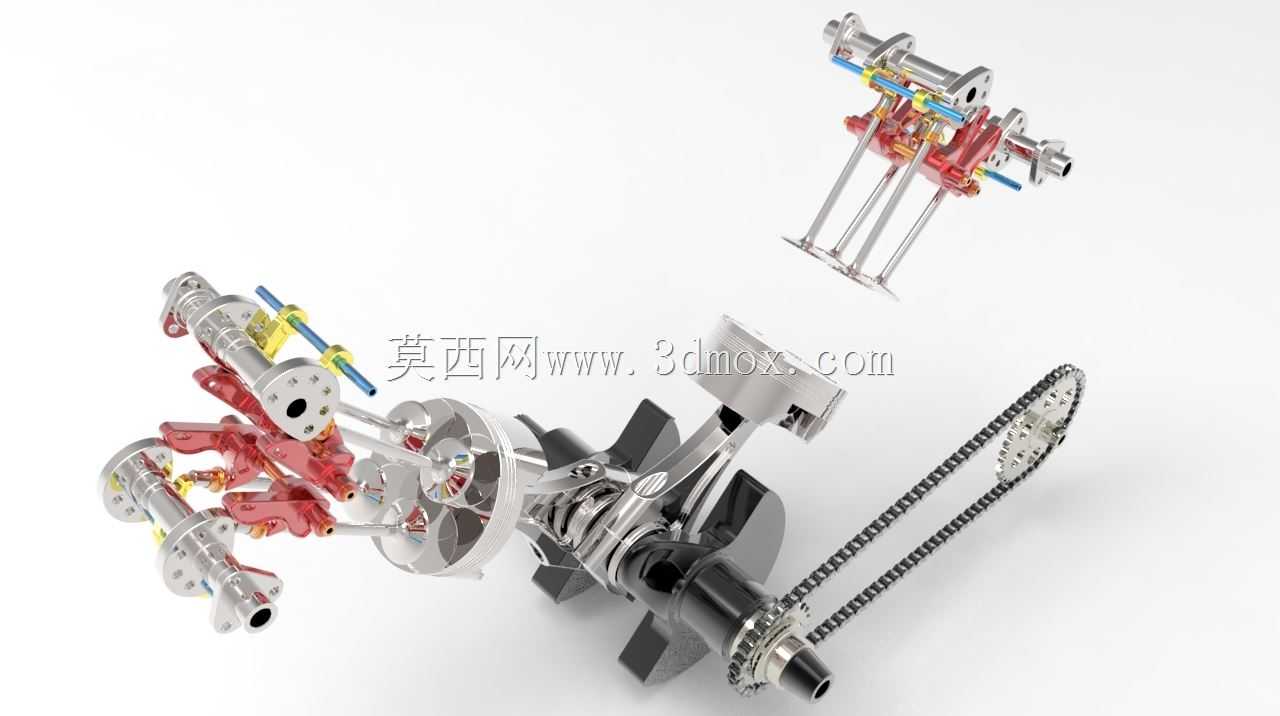

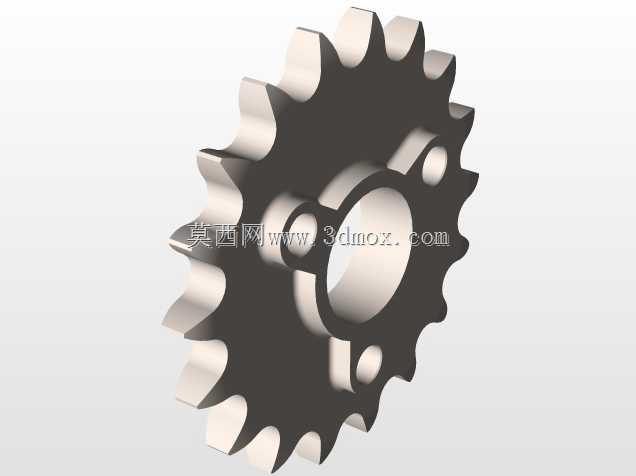

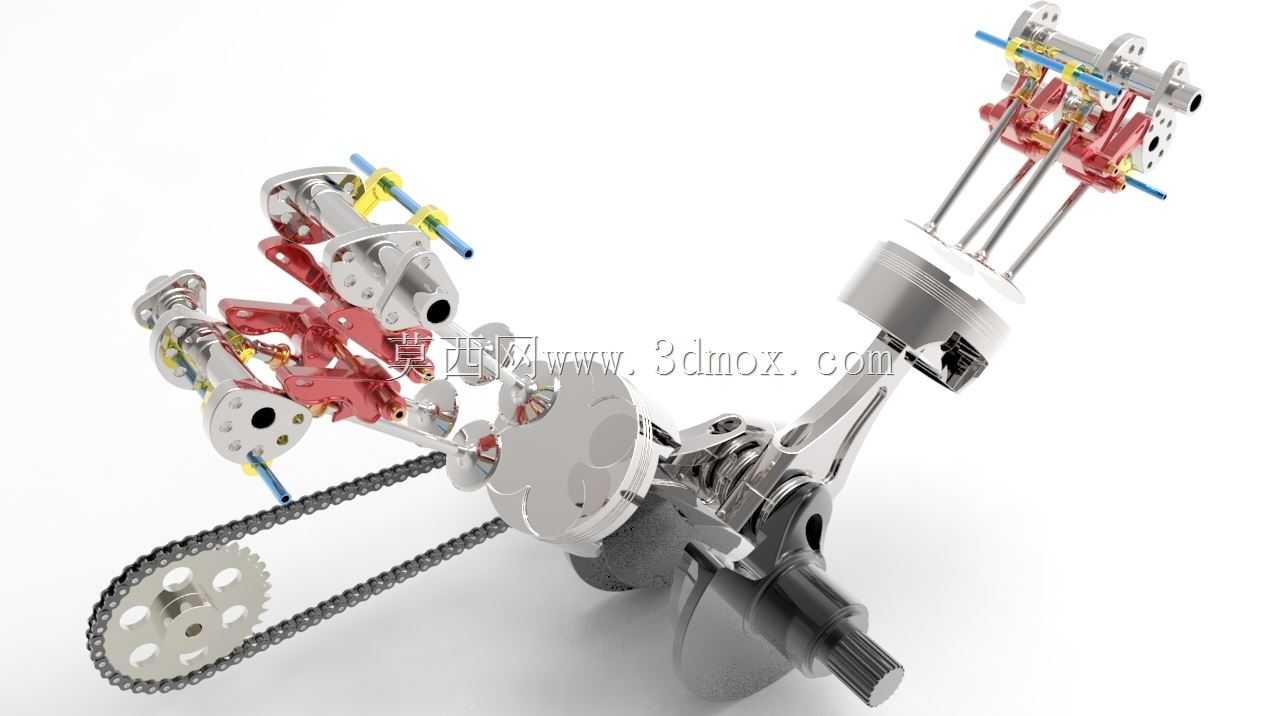

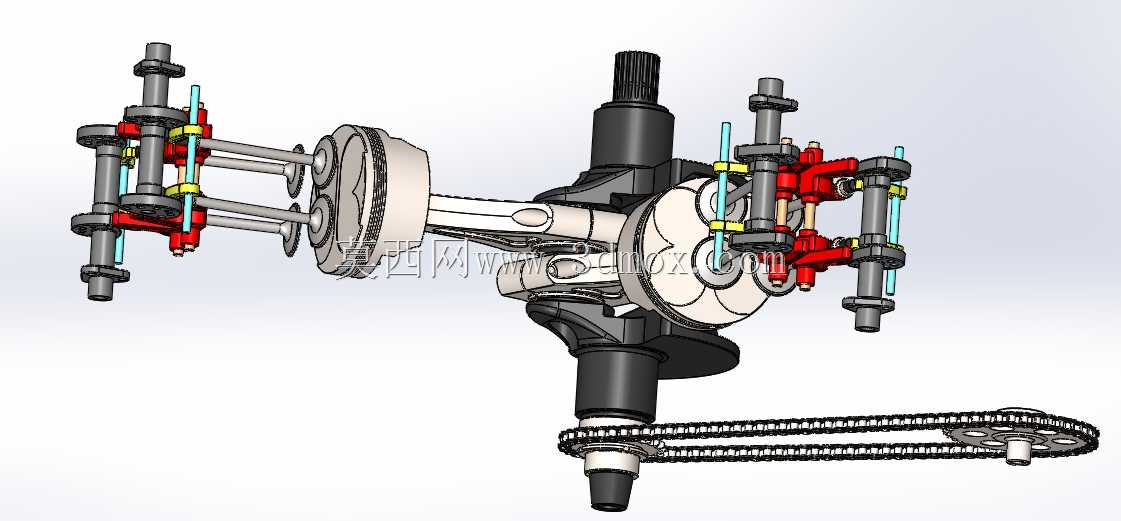

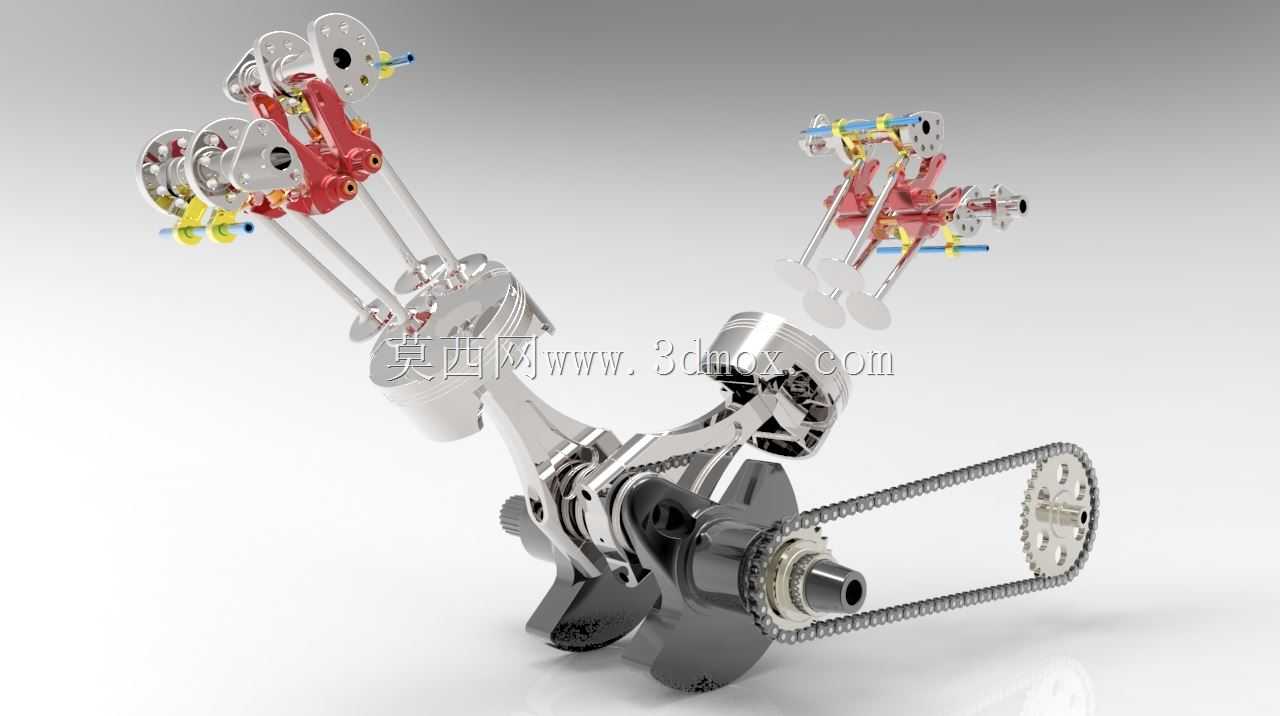

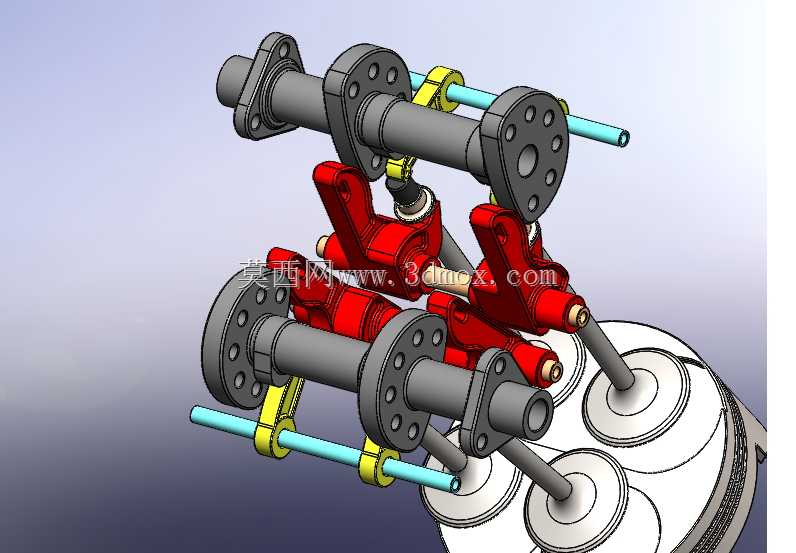

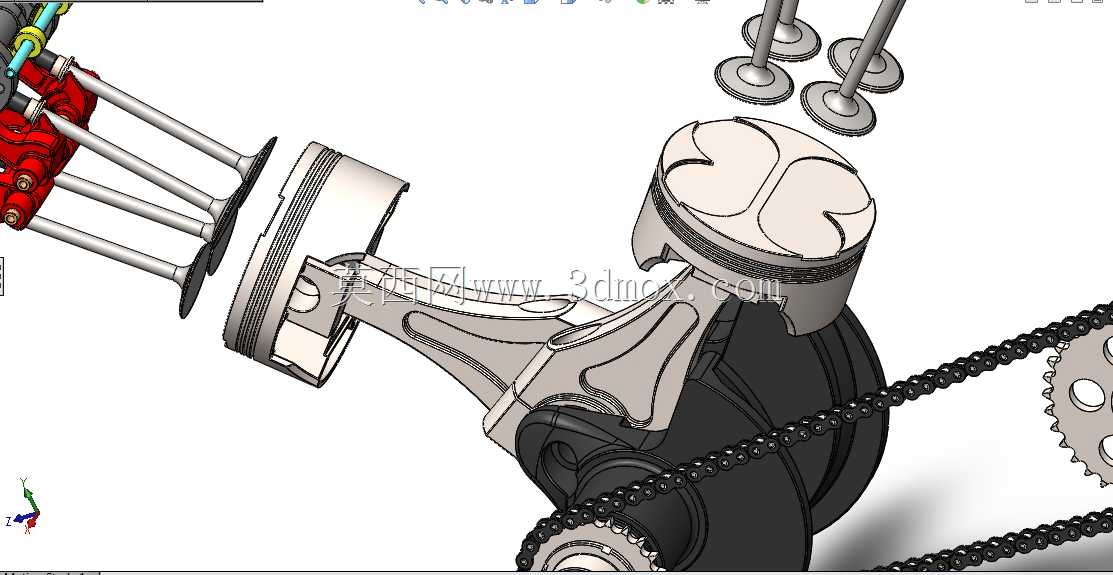

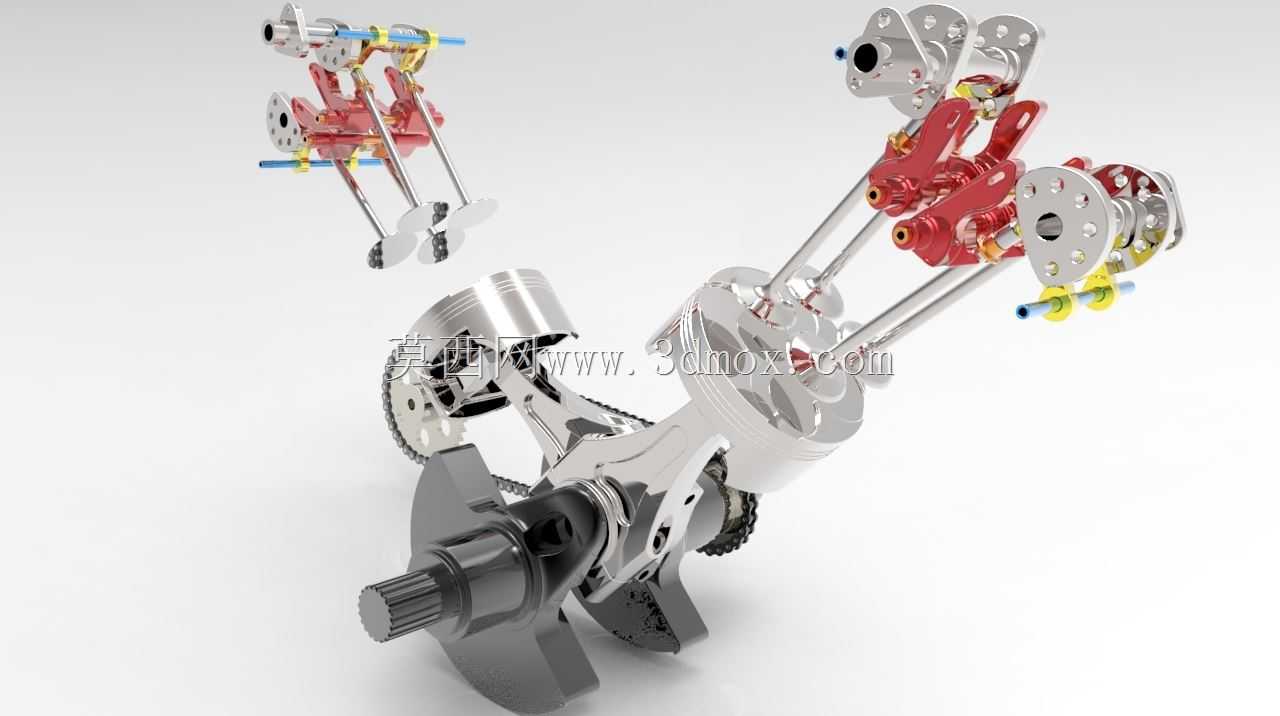

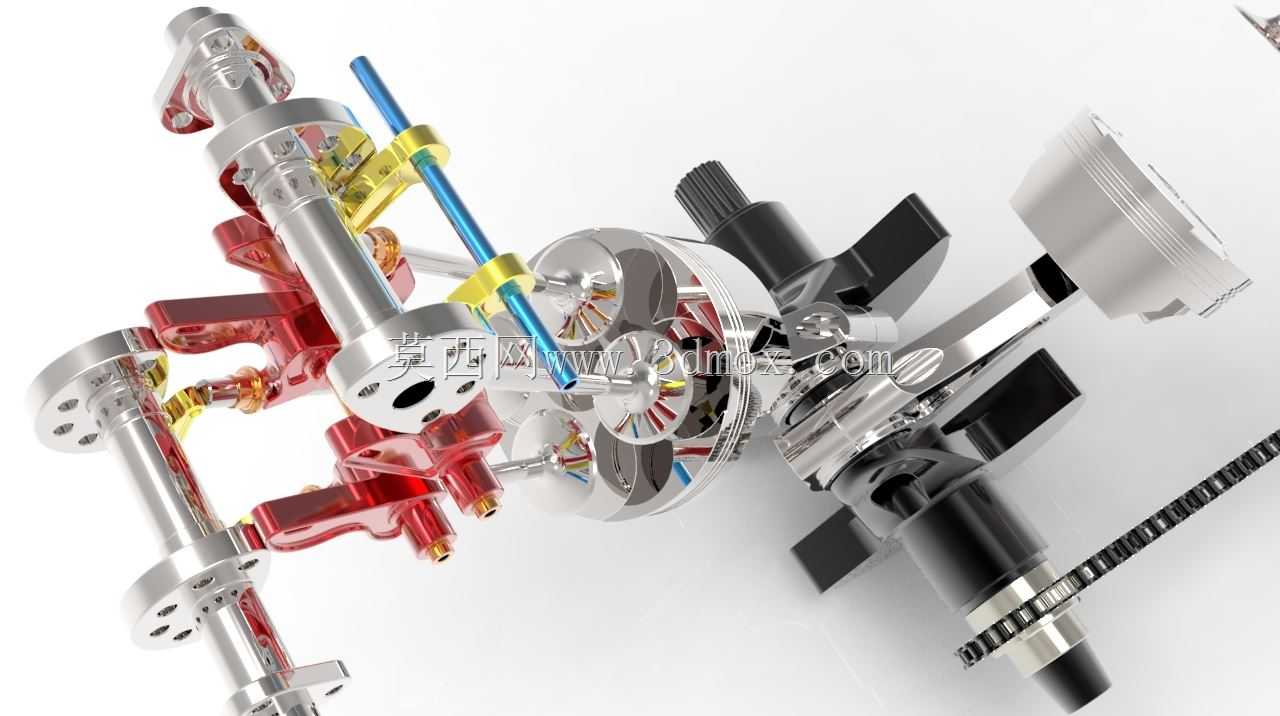

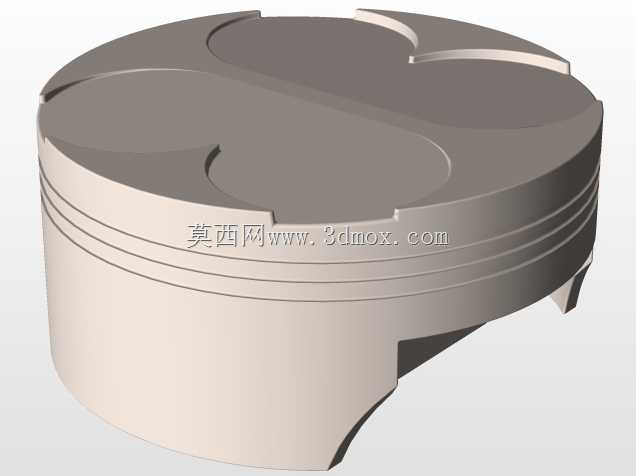

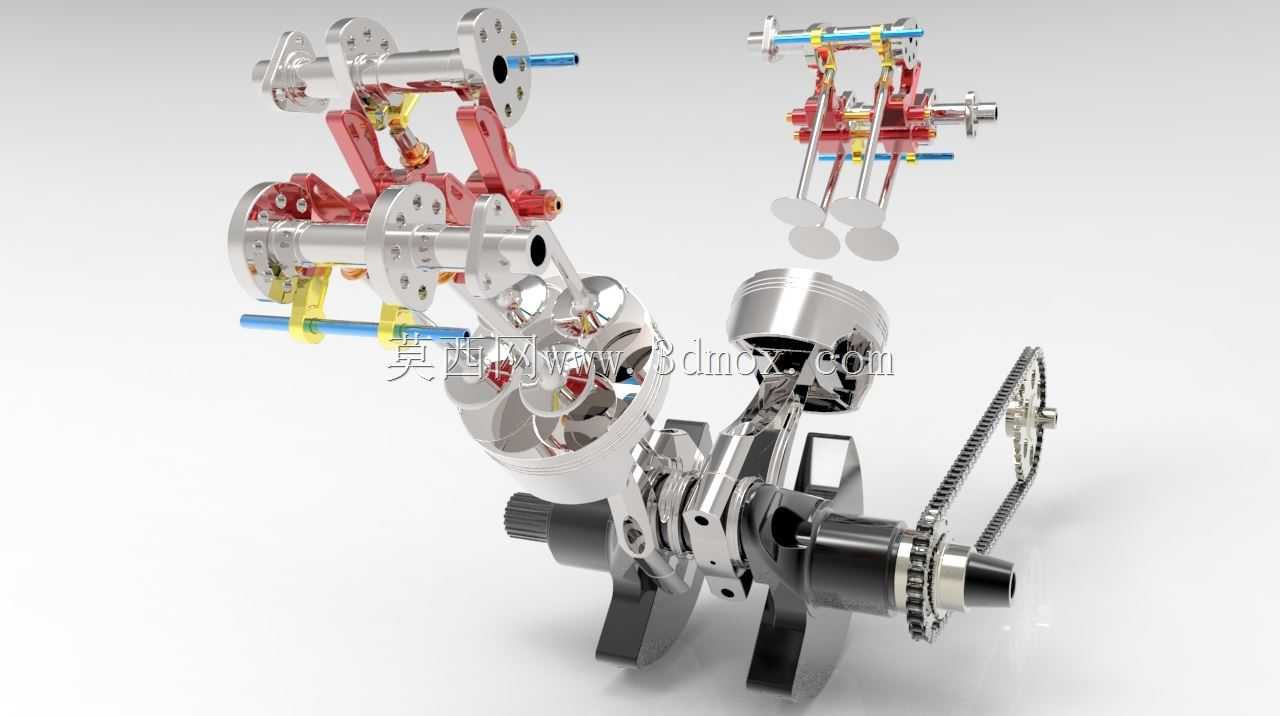

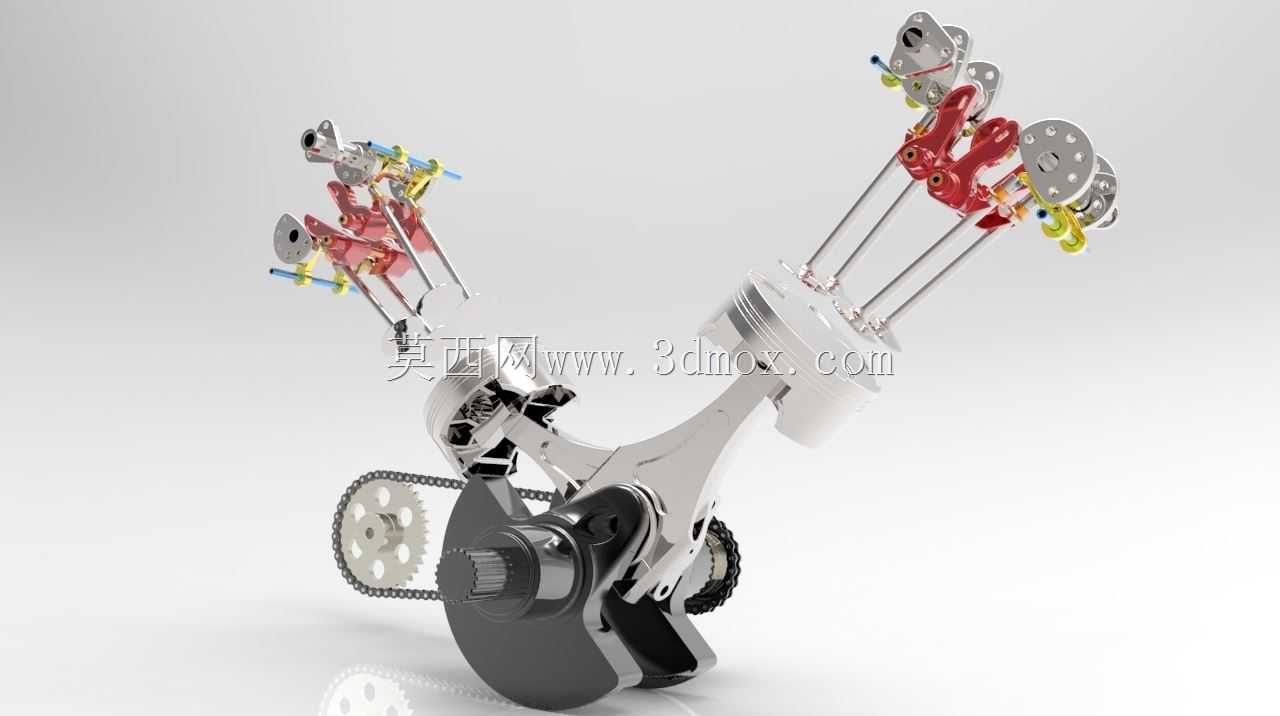

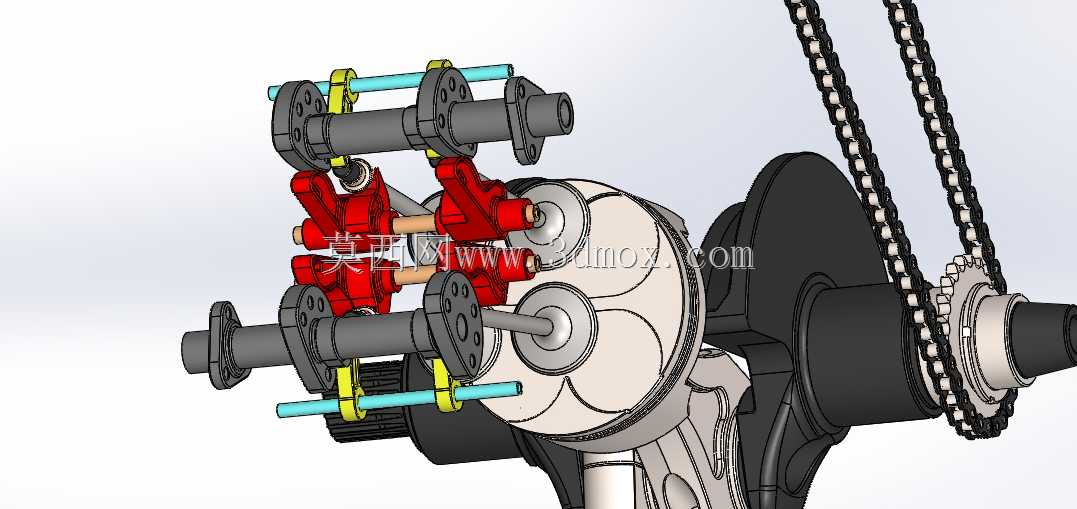

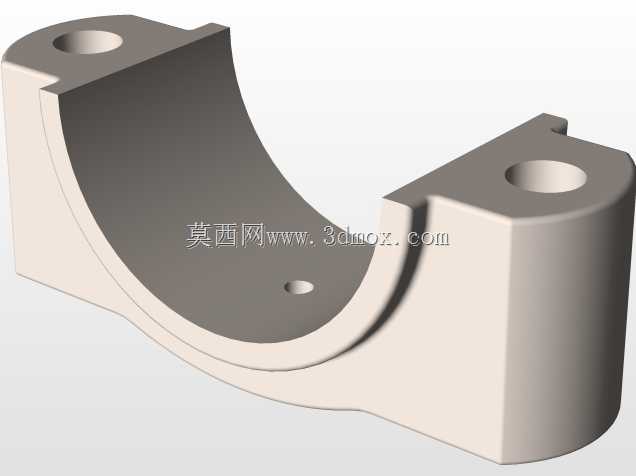

该动力结构主要应用于大排量巡航类摩托车的动力输出场景，作为整车的核心动力源，承担着将燃油燃烧产生的热能转化为旋转机械能的核心作用，为摩托车行驶提供持续稳定的动力输出，适配哈雷戴维森经典巡航车型的低扭输出特性，满足长距离巡航、低速穿行等多种骑行场景下的动力需求。整套结构包含活塞连杆组件、配气气门组件、曲柄飞轮组、正时传动链条几个核心部分，活塞采用轻量化铝合金材质设计，顶部设置有适配燃烧室形状的凹坑结构，能够在压缩行程末端形成合理的挤流效果，提升油气混合效率，活塞环组采用三道环设计，兼顾气密封、油刮除与导热需求，保证气缸内的工作压力稳定，减少机油窜入燃烧室的概率。连杆采用锻钢材质加工，大小端分别设置有耐磨轴瓦结构，能够将活塞的往复直线运动平稳转化为曲轴的旋转运动，曲轴组件集成了平衡配重块，可抵消双缸工作时产生的一阶往复惯性力，降低发动机运转时的振动幅度，提升骑行时的平顺性。配气机构采用顶置气门设计，进排气门通过推杆结构由曲轴驱动，能够精准控制进排气门的开启与关闭时机，保证进气冲程充足的新鲜混合气进入气缸，排气冲程彻底将燃烧后的废气排出，正时链条采用静音滚子链结构，配合张紧装置保证传动精度，避免长时间运转后出现配气相位偏移的问题。设计过程中充分考虑了巡航车型的安装边界，整体采用V型双缸的布局形式，在保证大排量输出的前提下，尽可能缩小动力单元的横向宽度，适配摩托车车架的安装空间，各部件的安装定位基准统一，气缸体与曲轴箱的结合面设置有密封结构，防止机油渗漏与压力泄漏，气门组件的安装角度经过反复校核，保证气门开启时不会与活塞顶部发生运动干涉，同时预留了足够的冷却风道空间，让行驶时的迎面风能够顺利带走气缸头、活塞等高温部件的热量，保证长时间运转时的工作稳定性。
