欧宝C25XE发动机进气歧管流场仿真结构

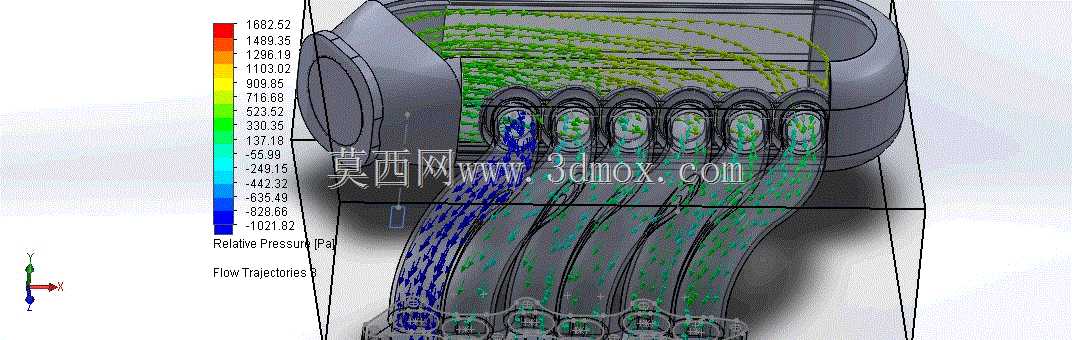

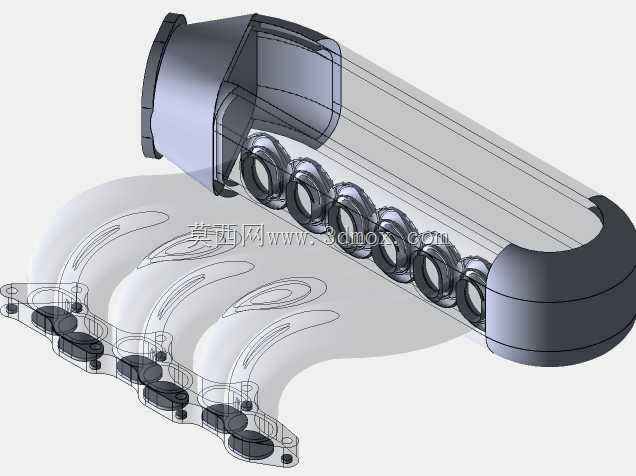

该结构对应乘用车辆动力总成的进气系统核心部件，主要应用于小排量乘用车自然吸气发动机的进气输送环节，承担着将空气滤清器过滤后的洁净空气均匀分配至各气缸进气道的核心作用，直接影响发动机的充气效率、各缸工作均匀性与动力输出平顺性，是决定发动机燃油经济性与排放表现的关键零部件之一。在实际整车搭载场景中，该部件安装于发动机缸盖进气侧，上游对接空气滤清器出气管路与节气门体，下游通过密封法兰与各缸进气道紧密贴合，周边需预留与发动机线束、真空管路、冷却管路的安全间隙，同时要避开发动机悬置、发电机等周边附件的安装空间，满足整车前舱紧凑布局的装配要求。从功能特性来看，该结构针对六缸机型的进气分配需求设计，内部流道经过流线型优化，尽可能降低进气过程中的沿程阻力与局部涡流损失，配合谐振腔结构可利用进气脉动效应提升特定转速区间的充气效率，同时兼顾曲轴箱通风管路、废气再循环管路的接口集成，减少外围管路的布置复杂度。设计过程中围绕瞬态流动特性开展了流场仿真分析，通过追踪不同曲轴转角下的气流运动轨迹，识别流道内的压力分布梯度与流动死区，针对性调整各支管的弯曲曲率、截面过渡圆角与入口角度，确保各缸进气量的偏差控制在合理范围内，避免因各缸混合气浓度不均导致的怠速抖动、动力输出不平顺问题。外形设计上充分考虑发动机舱的安装边界，整体采用弧形紧凑布局，主体壁厚满足负压承载与热变形要求，安装法兰面的螺栓孔位与缸盖进气侧定位基准完全匹配，密封面平面度满足密封要求，无需额外调整即可适配原有发动机的安装接口，同时兼顾了轻量化设计要求，在保证结构强度的前提下尽可能降低部件自重，减少发动机整体负载。
