X30XE发动机H型钢连杆结构设计

　　在小排量高性能赛车动力的改装与原厂研发场景中，连杆作为曲柄连杆机构的核心传力部件，其结构形式直接决定了发动机的转速上限、爆发压力承受能力以及高负荷工况下的运行可靠性。这款适配欧宝沃克斯豪尔X30XE系列发动机的H型钢连杆，正是针对该机型在赛事应用中常见的工字梁连杆刚性冗余不足、高转下杆身形变超差的问题开发的结构方案，设计过程中完全沿用了原厂同机型工字梁连杆的安装边界尺寸，可直接完成替换装配，无需对缸体、曲轴、活塞等周边部件做额外适配加工。

　　从实际装机的功能需求来看，这款连杆需要承担活塞往复运动传递来的爆发压力，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，同时还要承受高转速下往复惯性力带来的交变载荷，尤其是在赛事场景下发动机频繁处于全负荷工况，转速区间长期维持在6000rpm以上，杆身不仅要满足静强度要求，还要兼顾交变载荷下的疲劳寿命，避免出现杆身断裂、大头孔失圆、小头衬套移位等常见失效问题。设计阶段首先锁定了安装边界的核心尺寸：连杆大小头的中心距与原厂件保持完全一致，确保活塞在上止点、下止点位置的行程不会发生变化，避免压缩比出现偏差；大头孔的内径尺寸、剖分面形式与原厂曲轴连杆轴径的匹配公差完全对齐，连杆螺栓的孔位分布、孔径规格也沿用原厂设计参数，保证装配时连杆螺栓的预紧力要求、轴瓦的配合间隙都能符合原厂装机的公差规范；小头孔的内径尺寸、活塞销的配合长度也与原厂活塞销参数匹配，活塞销挡圈的安装槽位置、深度也做了对应设计，避免装配后出现活塞销轴向窜动的问题。

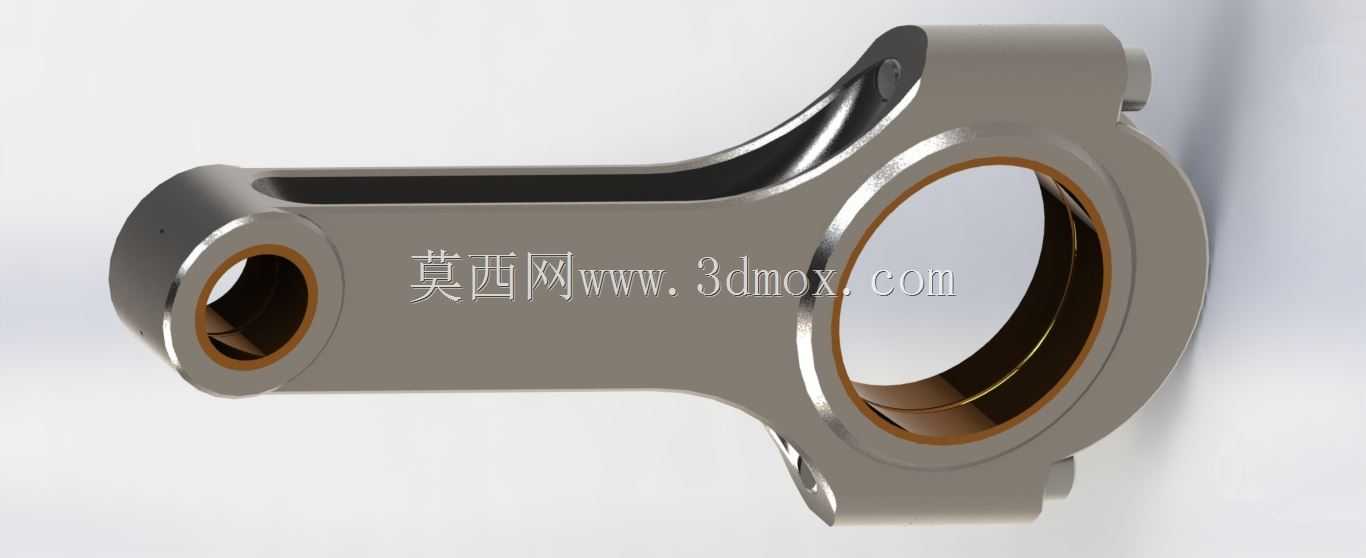

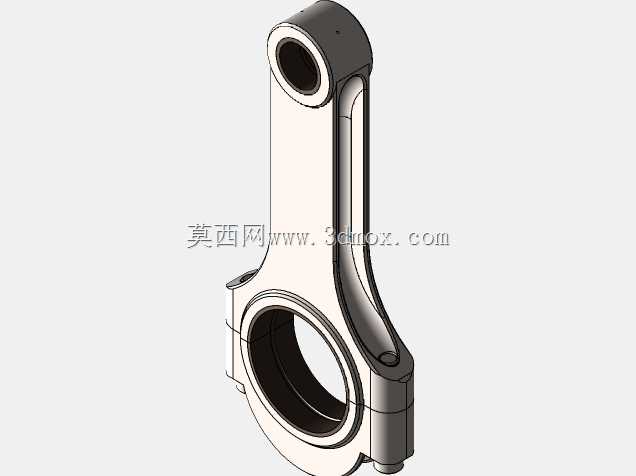

　　结构形式上选择H型钢的杆身截面，是对比了传统工字梁截面、圆截面等多种方案后确定的：相较于同重量的工字梁连杆，H型钢截面的杆身在垂直于曲轴轴线方向的抗弯刚性有明显提升，能够有效降低高负荷下杆身的侧向弯曲形变，减少轴瓦的偏磨风险；同时H型截面的材料分布更贴近杆身的受力路径，在保证杆身刚性满足要求的前提下，能够尽可能降低杆身的整体重量，减少往复运动的惯性质量，降低高转速下曲轴连杆轴径的载荷，对于提升发动机的转速响应速度有明显帮助。杆身与大小头的过渡区域做了大圆弧的平滑过渡设计，避免应力集中导致的疲劳裂纹萌生，所有过渡圆角的半径都经过受力仿真验证，确保应力集中系数控制在合理区间内。

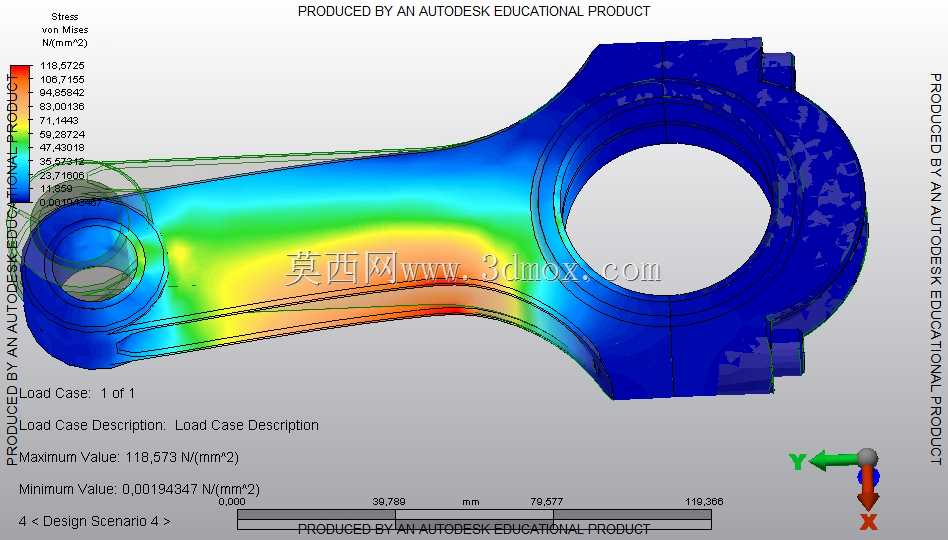

　　杆身小头位置设计有专门的喷油嘴安装孔位，这一设计是针对高负荷工况下活塞销与小头衬套的润滑需求开发的，来自发动机主油道的压力机油可以通过这个喷油孔直接喷射到活塞销与衬套的配合面上，在高转速工况下形成稳定的润滑油膜，避免出现干摩擦导致的衬套烧蚀、活塞销抱死等故障。设计过程中同步完成了有限元受力分析，模拟全负荷爆发、最高转速惯性力两种极限工况下的应力分布，从应力云图可以看到，杆身的最大应力出现在小头与杆身的过渡区域，整体应力水平远低于所选钢材的屈服强度，安全系数满足赛事应用的冗余要求；杆身的形变位移量也控制在设计允许范围内，不会出现因杆身形变导致的活塞偏缸、轴瓦配合间隙变化等问题。

　　在实际装机测试的场景中，这款H型钢连杆可以适配X30XE发动机的原厂动力输出标定，也能满足轻度改装后提升动力输出的使用需求，相较于原厂工字梁连杆，其在高转区间的运行稳定性更优，杆身的振动幅度更小，能够有效降低发动机高转运行的机械噪音，同时减少因杆身形变带来的动力损耗。装配过程中需要注意，连杆大头的剖分面为配对加工，装配时不能混装不同连杆的盖体，避免大头孔失圆；连杆螺栓的预紧力需要严格按照工艺要求分多次拧紧，避免预紧力不足导致的连杆盖松动，或是预紧力过大导致的螺栓屈服断裂。此外，由于杆身重量经过了精准的配重控制，同一台发动机装配的多支连杆重量差控制在极小范围内，能够减少曲轴运转的动平衡偏差，降低发动机运行的振动水平。
