钢筋混凝土船ESC水冷导管架结构设计

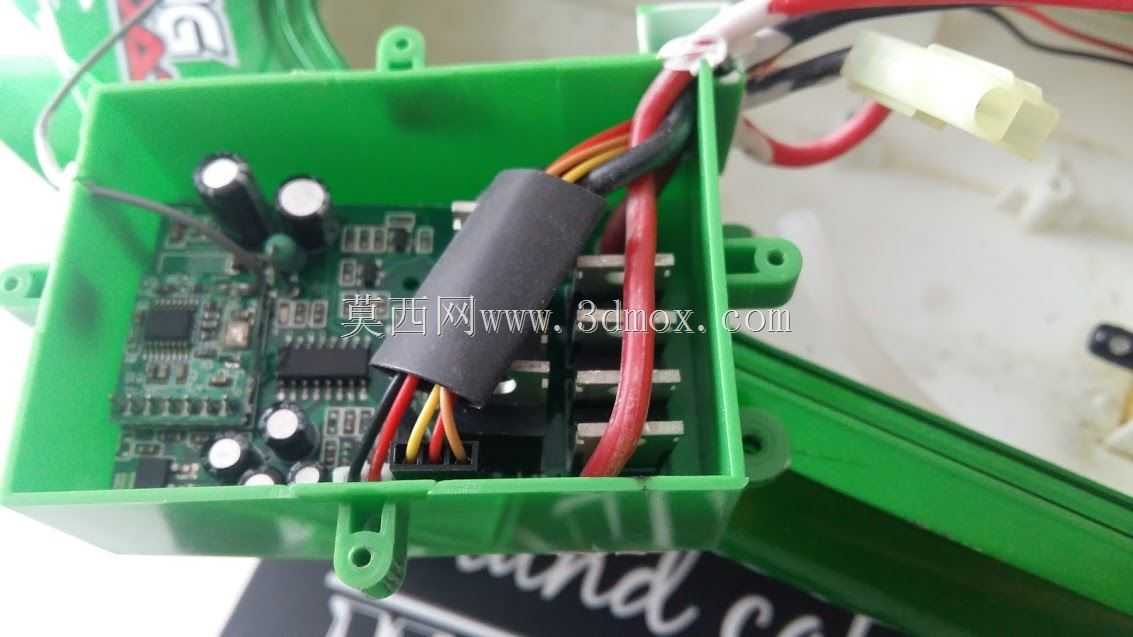

　　在钢筋混凝土船的动力系统布局中，电子调速器（ESC）的散热稳定性直接决定了动力输出的可靠性，尤其是搭载3S锂聚合物电池的动力配置下，H桥功率管的瞬时大电流发热如果不能及时导出，很容易触发过温保护甚至烧毁功率器件，这款水冷导管架正是针对这一实际工况开发的散热承载结构。从实际安装场景来看，该结构需要直接贴合在H桥两排FET功率管的散热面上，通过循环冷却液带走功率器件工作时产生的热量，相比传统风冷结构，水冷的换热效率更高，能够在船体密闭的动力舱环境下维持稳定的工作温度，避免舱内积热导致的散热效率衰减。

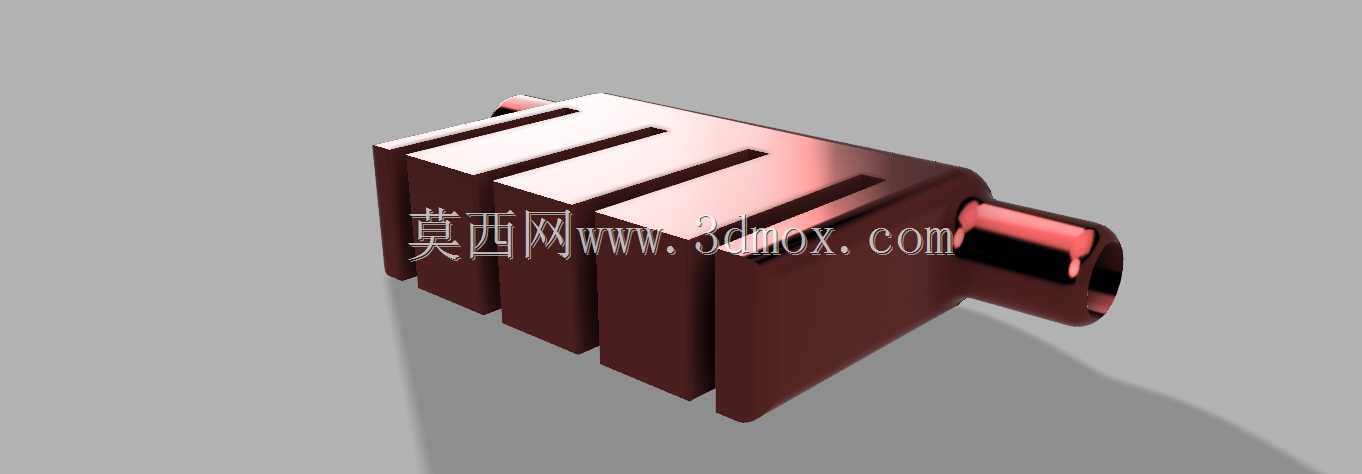

　　结构设计上，主体采用多鳍片式的流道布局，外部的凸起鳍片并非风冷散热结构，而是为了增大内部冷却液的接触换热面积，冷却液从一端的管接头流入后，会在鳍片分隔的多道流道内均匀分流，充分吸收壳体传导的热量后从另一端的管接头流出，进出水接口采用标准的快插兼容尺寸，能够匹配船模水冷系统常用的硅胶管规格，无需额外转接即可接入整套水冷循环回路。壳体的安装基准面做了平面度控制，确保和FET功率管的散热面能够紧密贴合，安装时只需在接触面涂覆薄层导热硅脂，即可降低接触热阻，保证热量传导效率。

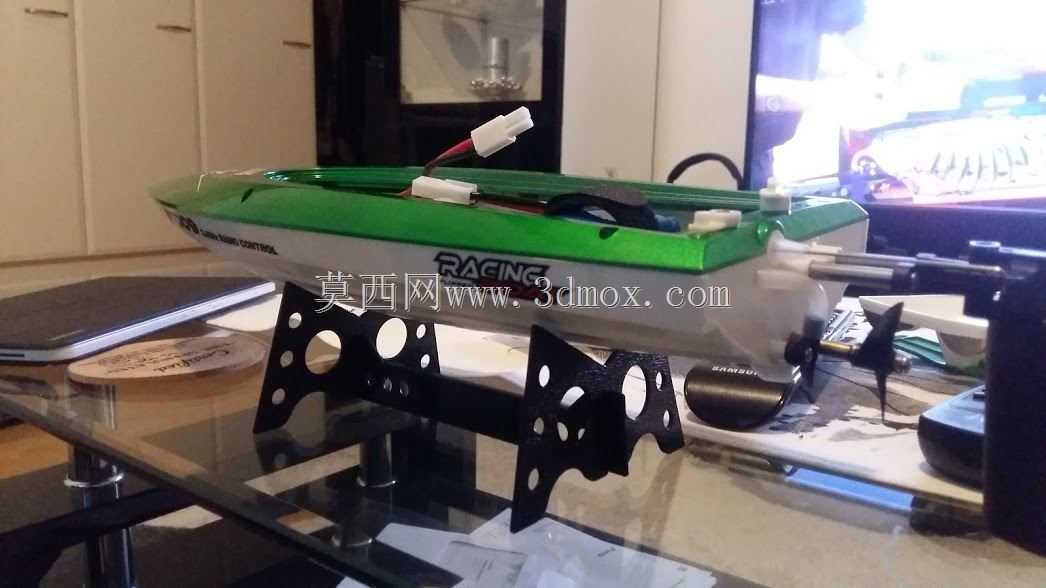

　　从安装边界来看，整体结构的长宽高尺寸适配常规飞伦FT009系列船型的ESC安装位，两侧的管接头伸出长度控制在合理范围，不会和周边的电池仓、舵机安装位产生干涉，壳体的壁厚经过强度校核，既能够承受水冷循环的常规工作压力，不会出现渗漏问题，也不会因为壁厚过大导致热阻升高影响散热效果。鳍片的间距和高度经过流阻优化，不会因为流道过窄导致冷却液循环阻力过大，匹配常规船模水冷泵的流量参数即可实现足够的冷却液流速，保证换热效率。

　　实际使用过程中，该结构除了承担散热功能外，还能够对ESC电路板起到一定的防护作用，金属壳体能够隔绝动力舱内的水汽、油污对电路板的侵蚀，同时提升结构的抗振性能，避免船体高速航行时的振动导致电路板元器件松脱。在设计建模过程中，需要重点关注内部流道的圆滑过渡，避免出现直角死角导致冷却液滞留形成气阻，进出水接口的同轴度需要严格控制，保证外接水管后不会出现弯折堵水的情况，安装面的定位孔位置需要和ESC电路板的固定孔位完全对齐，避免安装时出现应力挤压导致电路板变形。

　　针对船用工况的特殊需求，壳体的边角都做了圆角处理，避免安装维护时尖锐边角划伤管线或者操作人员，外表面的氧化处理层能够抵御水环境下的腐蚀，长期接触带水汽的空气也不会出现锈蚀问题，延长结构的使用寿命。和同类型的水冷散热结构相比，这款导管架的流道布局更贴合双排FET的发热区域，能够让冷却液直接覆盖所有功率管的对应散热位置，不会出现局部散热不足的热点，实际测试中，满功率持续运行状态下，FET的工作温度能够稳定控制在合理区间，相比风冷结构温度降低幅度明显，能够支撑动力系统长时间满负荷输出，不会因为过温出现动力降频的问题。
