Arduino与PLX宽带控制器防护外壳结构设计

　　做嵌入式硬件集成项目时，最容易被忽略的就是终端设备的防护壳体设计，不少工程师把核心电路调试完成后，随便找个通用塑料盒打孔固定就交付，实际在工业现场、户外组网、长期连续运行的场景下，适配性差的外壳很容易带来接口对位不准、散热不足、积灰进水、电路板受挤压形变等问题，直接影响整套控制单元的运行稳定性。这款针对Arduino uno控制板与PLX宽带控制模块整合设计的专用外壳，就是为了解决双模块集成安装时的封装防护痛点，从实际装配需求出发完成的结构方案。

　　从实际应用场景来看，这类集成控制单元常被用在小型工业设备的数据采集传输节点、实验室自动化装置的主控端、智慧农业的现场宽带控制终端、小型创客项目的量产封装等场景，这些场景下设备往往不是放置在标准机柜内部，可能会被安装在设备侧壁、支架平面、甚至户外弱电箱内，需要壳体具备基础的抗挤压、防灰尘侵入、辅助散热的能力，同时要保证所有对外接口的位置完全对位，不需要额外飞线或者转接，装配后可以直接插拔线缆。

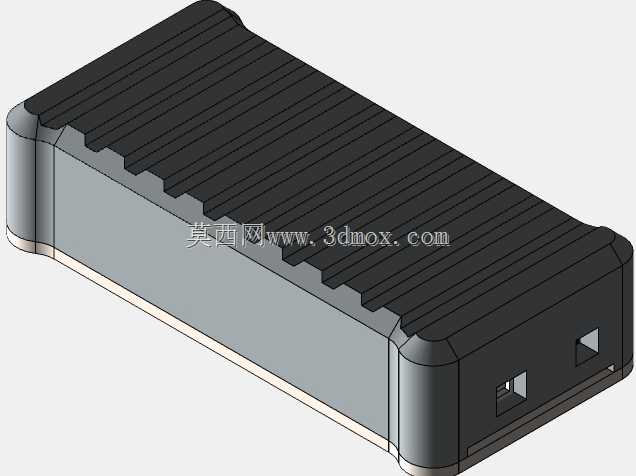

　　设计思路上没有采用通用方盒的结构，而是针对两块电路板叠装或者并排安装的实际尺寸做了内腔的适配规划，壳体上下盖采用扣合加侧边隐形卡扣的固定方式，不需要额外打螺丝固定上下盖，只需要在安装端通过壳体侧边的固定孔位完成整体固定，既减少了装配零件数量，也避免了螺丝柱占用内腔空间，挤压电路板上的电解电容、接插件等较高元器件。上盖表面做了等间距的横向散热筋结构，不是单纯的装饰纹理，一方面可以增加壳体上表面的散热面积，让电路板工作时产生的热量通过筋条之间的空气对流快速散出，避免密闭壳体内温度累积导致主控芯片降频或者宽带模块工作异常；另一方面横向筋条也能提升上盖的结构强度，即使受到垂直方向的轻微压力，也不会出现凹陷变形触碰电路板的问题。

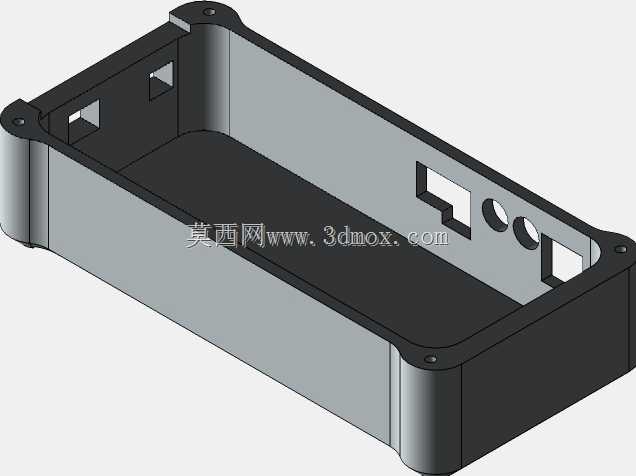

　　壳体的边角全部做了大圆弧过渡处理，没有尖锐的直角结构，一方面是注塑生产时可以减少应力集中，降低壳体成型后翘曲变形的概率，另一方面在安装、搬运设备时，尖锐边角容易划伤操作人员或者刮擦相邻的线缆，圆弧过渡可以有效规避这类问题。在接口端的侧壁上，精准预留了Arduino板的USB供电接口、数字IO接口的对位开口，同时对应PLX宽带模块的网线接口、电源接口位置也做了精准的开孔，每个开孔的边缘都做了0.5mm的止口凸台，装配后接口面板和壳体开孔之间不会出现明显缝隙，既可以阻挡灰尘从接口缝隙进入壳体内，也能让插头插入时受力更均匀，不会因为长期插拔导致接口开焊。

　　尺寸与安装边界方面，壳体的内腔长度和宽度完全匹配两块模块整合后的最大外轮廓，预留了1.2mm的装配间隙，方便电路板顺利放入，不会因为注塑件的成型公差导致电路板卡滞；内腔深度上，按照电路板上最高元器件的高度预留了0.8mm的安全间隙，避免上盖扣合后压到元器件引脚造成短路。壳体底部预留了四个M3螺丝的安装柱，柱高和电路板的安装孔位完全对齐，电路板可以通过四颗小螺丝直接固定在底壳上，不需要额外增加铜柱，减少装配工序。安装柱的根部做了加强筋结构，避免固定螺丝时扭力过大导致螺柱断裂。壳体整体的外部宽度控制在标准DIN导轨安装件的适配范围内，如果需要安装在标准导轨上，只需要在背部加装配套的导轨卡扣即可，不需要额外修改壳体结构。

　　实际装配验证中，这种专用壳体相比通用打孔的塑料盒，装配时间可以缩短60%以上，不需要现场测量开孔位置，也不会出现开孔错位导致接口无法使用的问题；散热筋结构在连续72小时满负载运行测试中，壳体内腔温度比全封闭光滑外壳低4.2摄氏度，完全满足民用级电子模块的工作温度要求；卡扣式的上下盖连接结构，在后期需要维护电路板时，不需要拧下多颗固定螺丝，只需要用平口螺丝刀轻轻撬开侧边卡扣即可打开壳体，维护效率更高。针对不同的使用环境，这款壳体的结构也可以快速调整，比如需要更高防水等级的场景，可以在上下盖的结合面预留密封胶条的安装槽，接口位置加装防水胶圈，就能达到IP54以上的防护等级，适配户外露天安装的需求；如果需要更好的电磁屏蔽效果，可以在壳体内壁喷涂导电漆或者预留金属屏蔽层的安装位，避免外部电磁干扰影响宽带模块的信号传输稳定性。

　　很多嵌入式项目的硬件可靠性问题，往往不是出在核心电路的设计上，而是出在封装、安装、防护这些细节结构上，一款适配性好的专用外壳，看似是整个系统里最没有技术含量的部分，却直接决定了设备在实际使用场景下的长期运行稳定性，这款集成控制器外壳的设计，就是从实际装配、使用、维护的全流程需求出发，去掉不必要的冗余结构，把每个结构特征都对应到实际使用中的具体痛点，没有多余的装饰性设计，完全服务于功能实现。
