欧宝X30XE发动机工字钢连杆结构设计

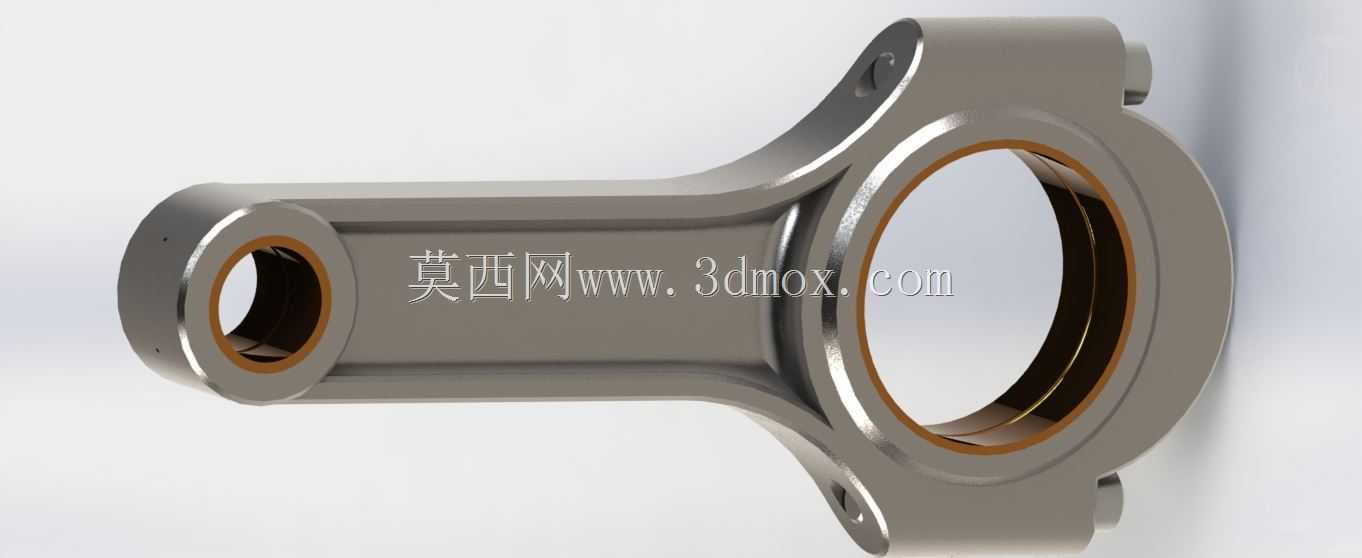

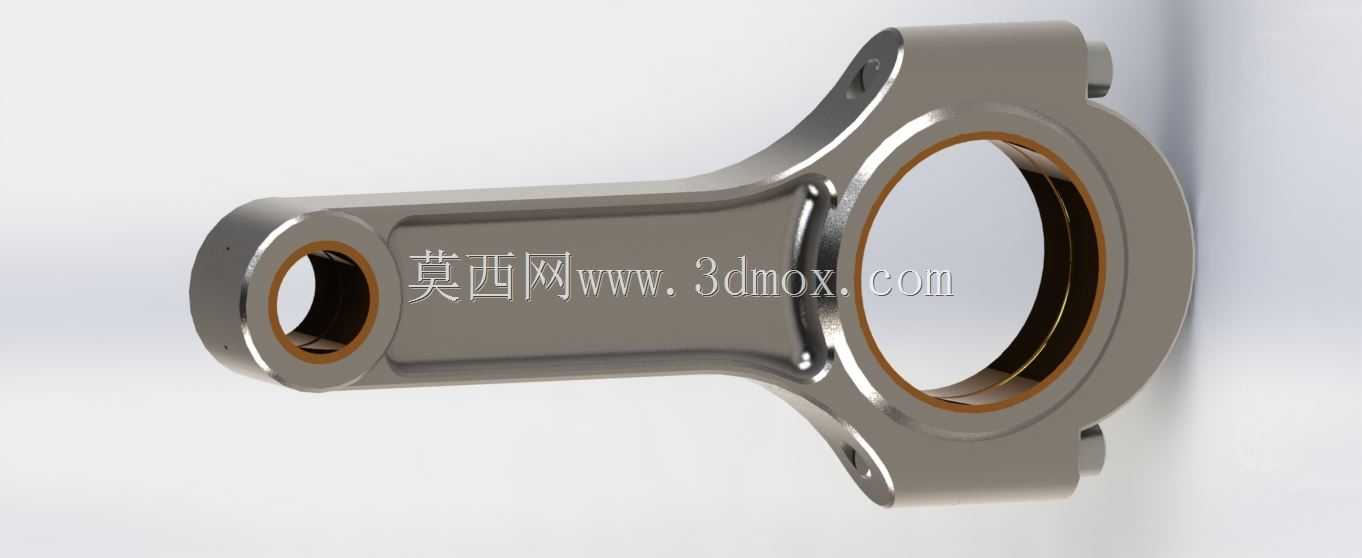

　　在乘用车动力总成的曲柄连杆机构设计中，连杆作为传递活塞往复运动与曲轴旋转运动的核心承载部件，其结构强度、刚度与轻量化水平直接决定了发动机的可靠性、动力输出上限与运转平顺性。这款针对欧宝X30XE V6发动机开发的工字钢截面连杆，是在原厂连杆结构基础上优化迭代的适配版本，主要面向民用改装与售后替换场景，可适配沃克斯豪尔同平台V6机型的装机需求，兼顾日常通勤工况的耐用性与轻度动力升级后的承载要求。

　　从实际装机的应用边界来看，该连杆适配的X30XE机型多用于中型家用轿车与入门级运动车型的动力配置，日常运行工况覆盖城市通勤的低转速大负荷起步、高速巡航的持续中等转速运转，以及偶尔的高转速急加速场景，因此连杆设计需要同时兼顾交变载荷下的疲劳强度、高速往复运动的轻量化需求，以及大端、小端与活塞销、曲轴连杆轴径的配合精度。设计阶段首先针对原厂连杆的薄弱区域做了结构优化，将杆身截面调整为工字钢形式，相比传统的矩形或椭圆形截面，工字钢截面在相同材料用量下能获得更高的截面惯性矩，在杆身承受活塞侧推力与爆发压力带来的弯曲、拉伸交变载荷时，可有效降低杆身的弯曲变形量，避免因杆身挠曲过大导致的活塞偏磨、轴瓦异常磨损等故障。

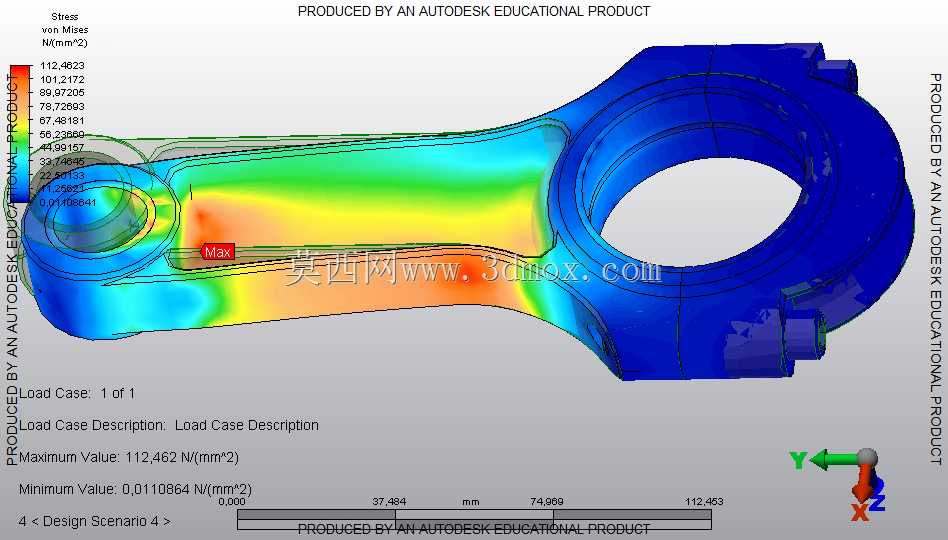

　　结构设计过程中，针对连杆的受力特性做了针对性的静力学仿真验证，在20000N的爆发压力载荷与1000N的侧向力作用下，可清晰识别杆身靠近小端过渡区域的应力集中点，也就是仿真云图中标注的最大应力位置，该区域在设计时做了圆弧过渡优化，避免直角结构带来的应力突变，同时将最大应力控制在材料许用应力范围内，保证全工况下的结构安全。小端部位采用整体式铜套安装结构，与活塞销的配合间隙按照原厂装机公差设定，可直接适配原厂规格的活塞销，无需额外改装活塞组件；大端采用平切口分体式结构，连杆盖与杆身采用定位结构保证装配精度，连杆螺栓的安装孔位置与原厂规格完全一致，可兼容原厂连杆螺栓与强化改装螺栓，满足不同动力升级幅度的使用需求。

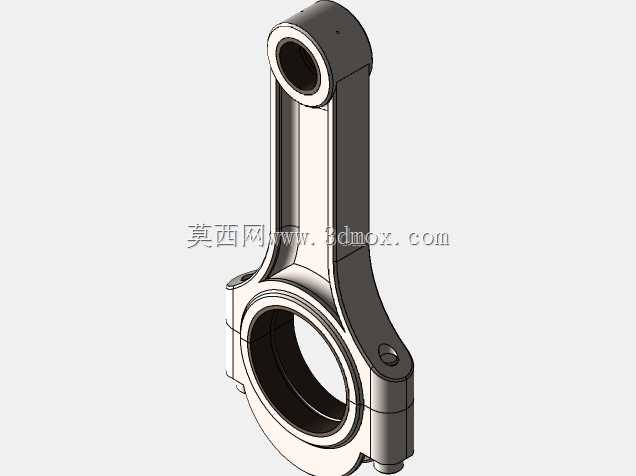

　　从安装边界尺寸来看，该连杆的中心距、大端孔径、小端孔径、大端宽度、小端宽度等核心安装参数完全匹配X30XE发动机的原厂装机尺寸，装机时无需对缸体、曲轴、活塞等周边部件做任何切削或改装，可直接替换原厂连杆完成装配，降低改装与维修的加工成本与装配难度。杆身的工字钢截面在保证刚度的同时，相比原厂同尺寸连杆实现了一定程度的轻量化，降低了往复运动质量，可有效减小曲轴的运转负荷，提升发动机的转速响应速度，同时降低高转速下的惯性力载荷，减少轴瓦的冲击磨损。

　　在细节设计上，杆身表面做了过渡圆角优化，所有棱边均采用圆弧过渡，避免加工过程中产生的微裂纹在交变载荷下扩展导致的连杆断裂风险；大端与小端的油道位置与原厂保持一致，可保证压力机油顺利输送到活塞销与连杆轴瓦部位，实现运动副的充分润滑，避免干磨故障。针对实际加工的工艺性，该结构的杆身工字钢截面可通过模锻工艺实现批量生产，后续的机加工工序与原厂连杆加工流程兼容，无需新增特殊加工设备，具备量产落地的可行性。对于三维建模与结构设计从业者而言，该模型可作为V型发动机连杆结构设计的参考案例，直观展示工字钢截面连杆的受力特性、结构优化思路与安装边界设计逻辑，也可作为曲柄连杆机构教学演示的具象模型，帮助理解连杆在发动机工作过程中的载荷传递路径与结构设计要点。
