手轮驱动法兰连接式快速截断阀结构设计

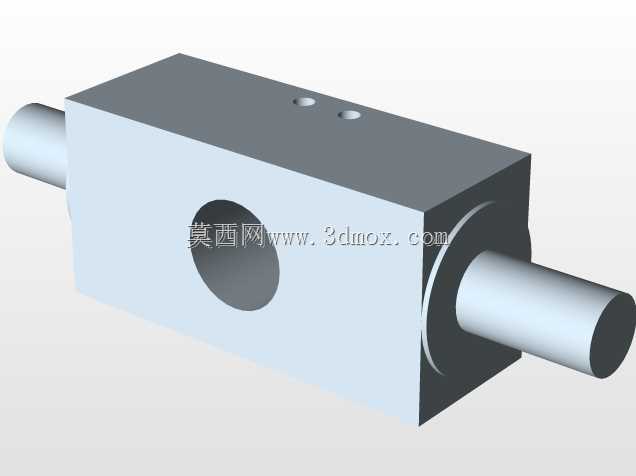

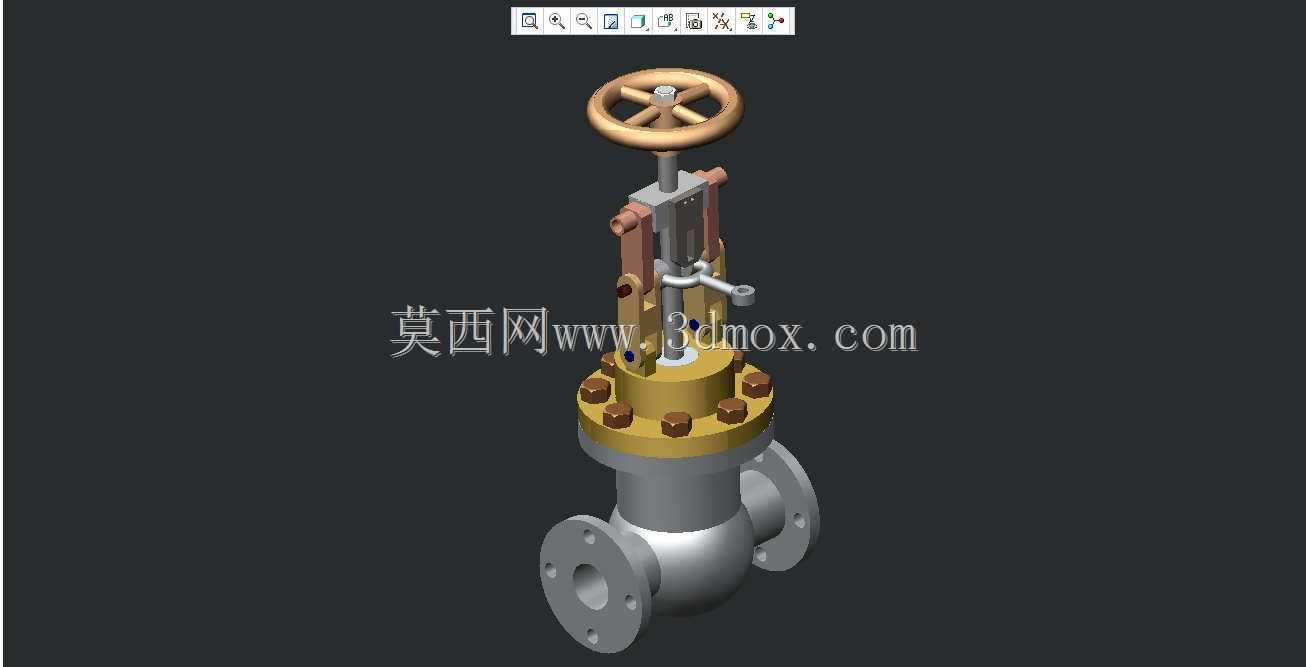

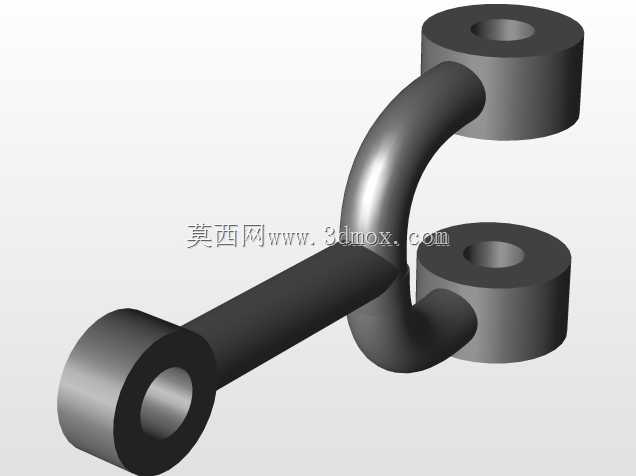

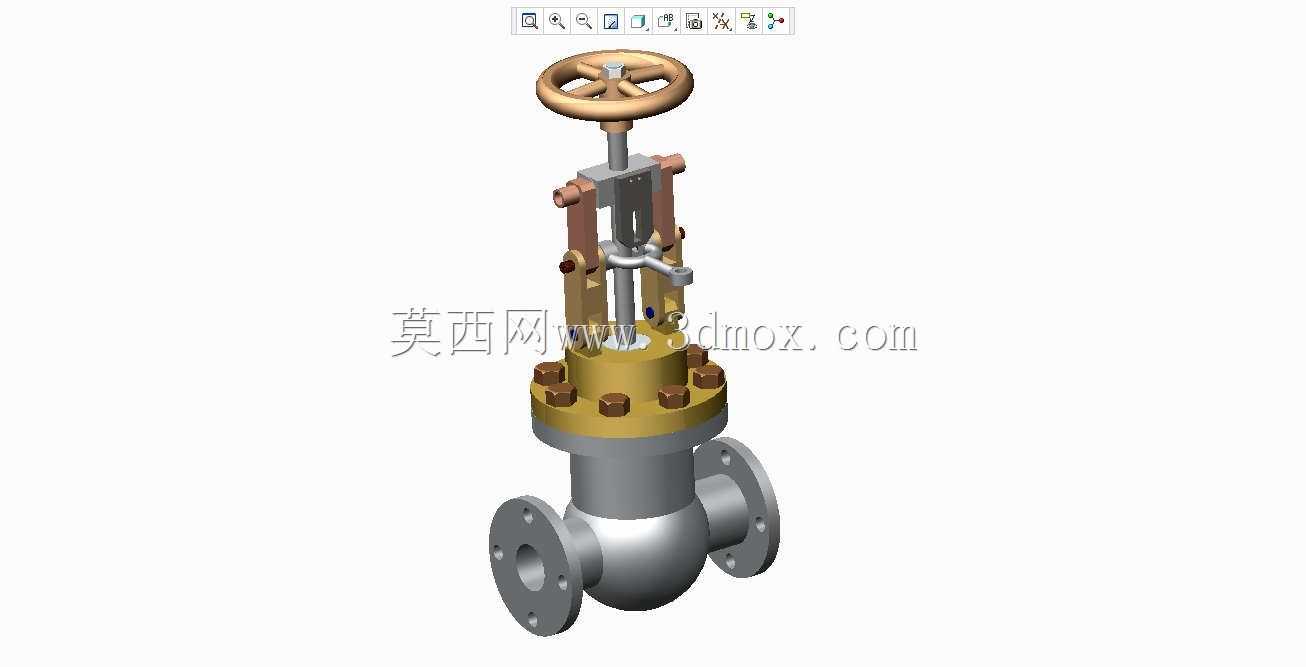

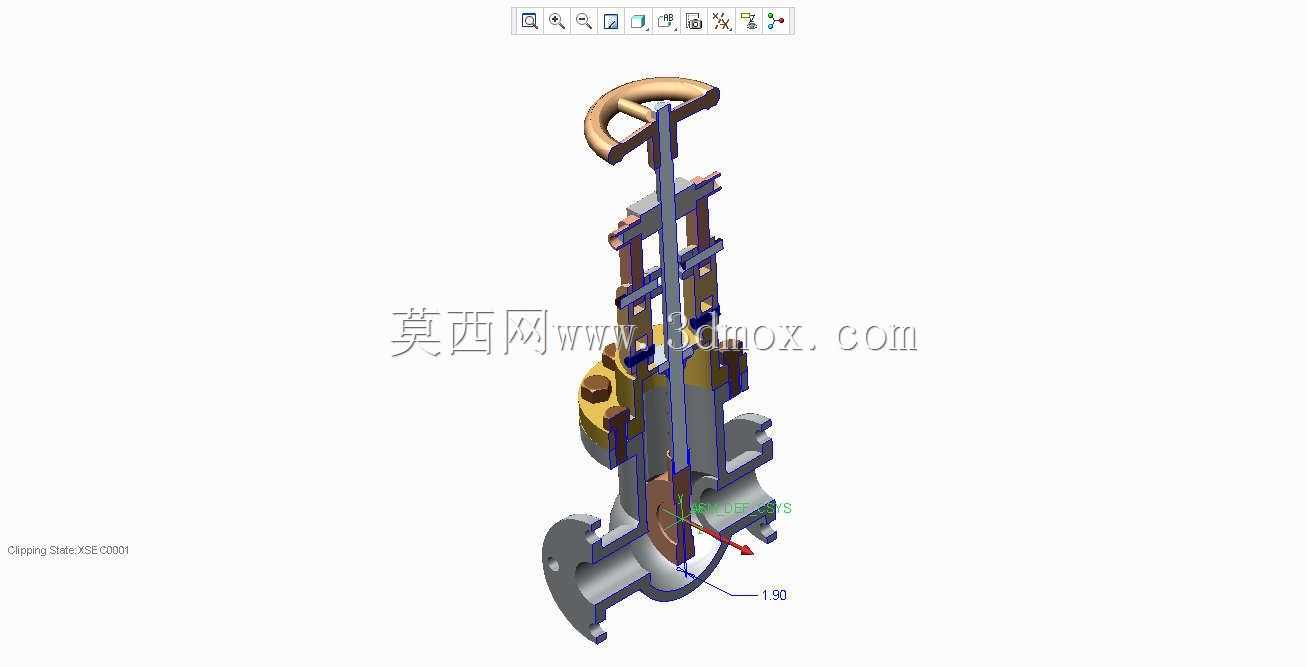

这款快速关闭阀主要应用于石油化工、热力管网、给排水、燃气输送等工业管路系统中，作为管路介质通断的紧急截断控制部件，可在管路出现压力异常、介质泄漏、工况故障等突发状况时，快速完成阀瓣的闭合动作，切断介质流通路径，避免故障范围扩大，保障管路系统与周边生产设备的运行安全，也可用于日常生产流程中的管路介质通断常规控制，适配水、蒸汽、油品、弱腐蚀性流体等多种常见工业输送介质。

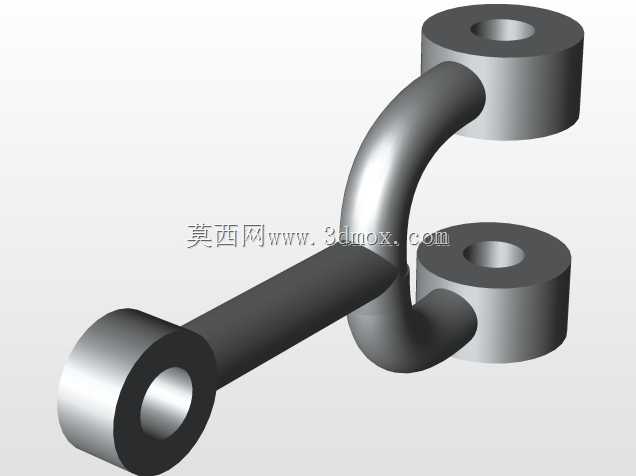

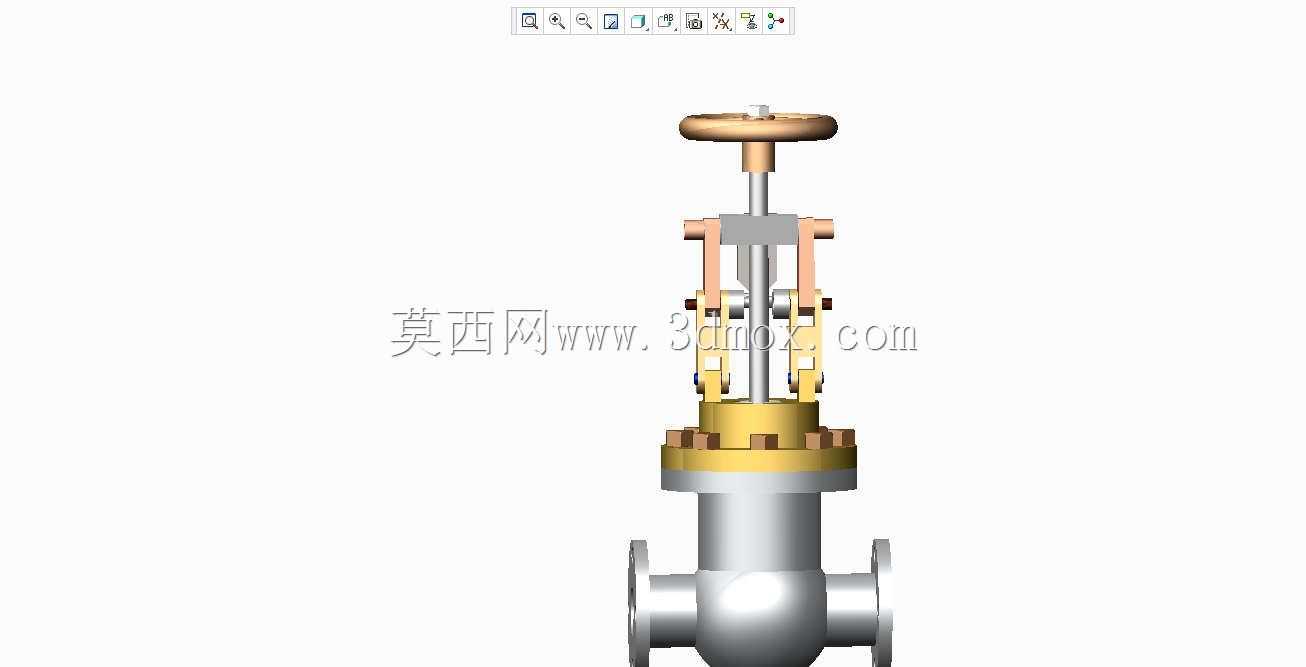

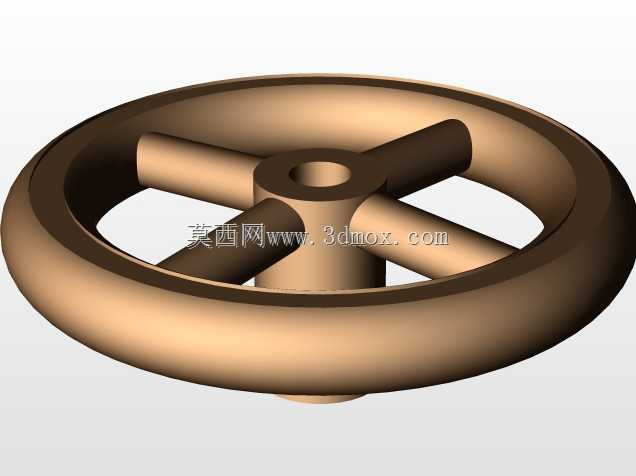

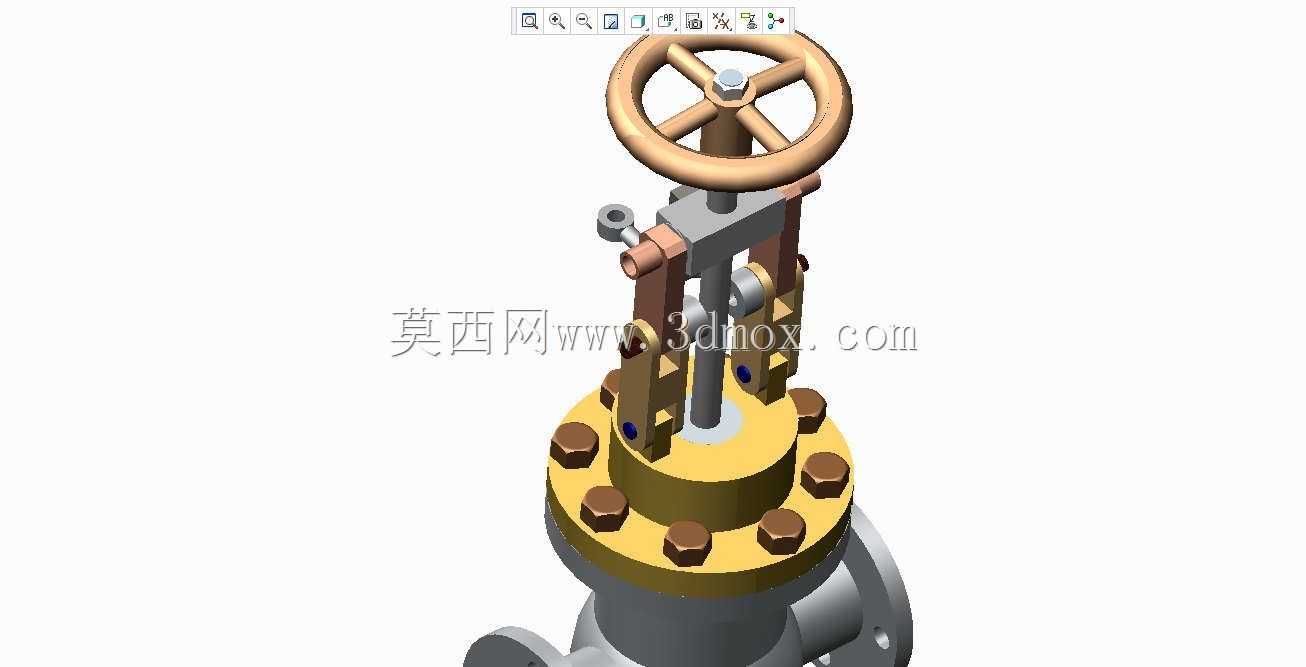

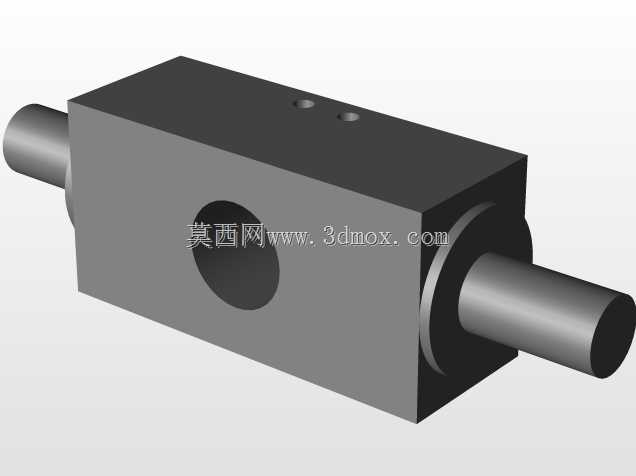

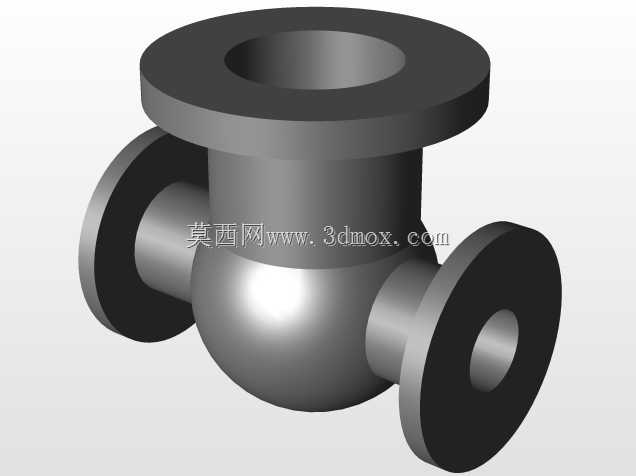

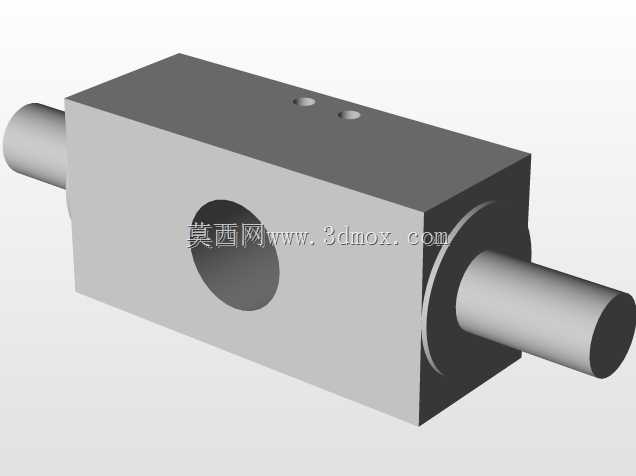

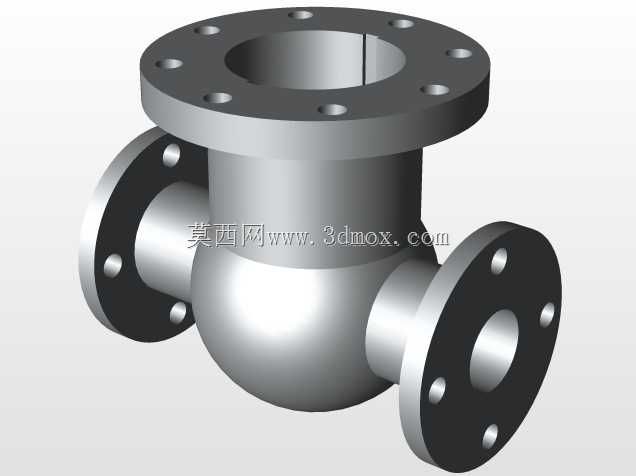

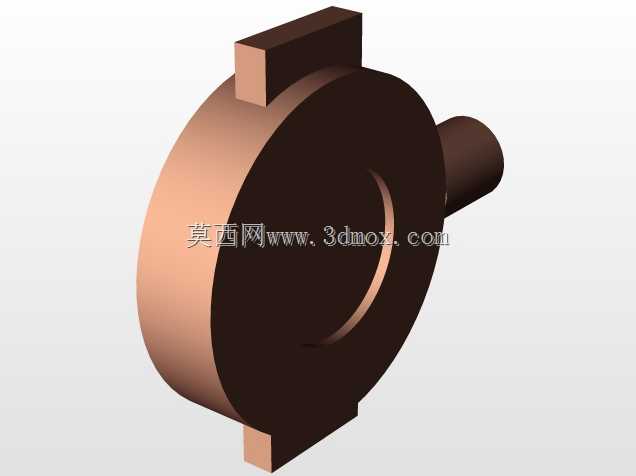

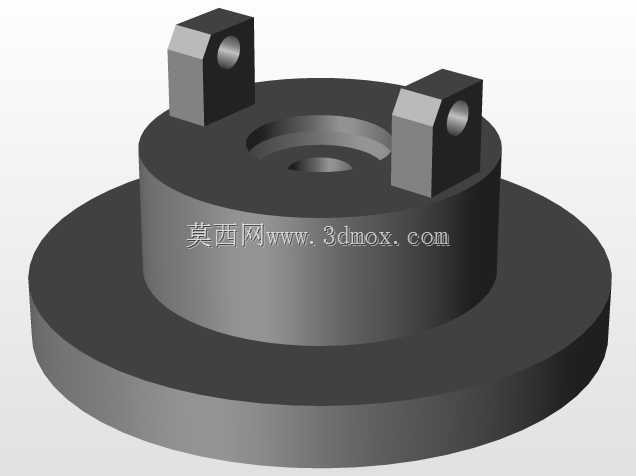

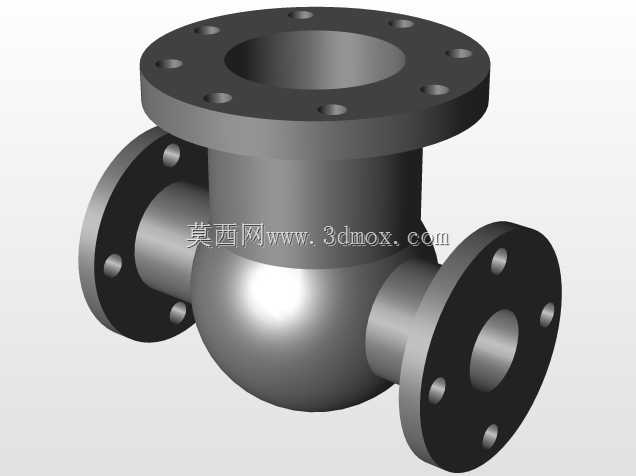

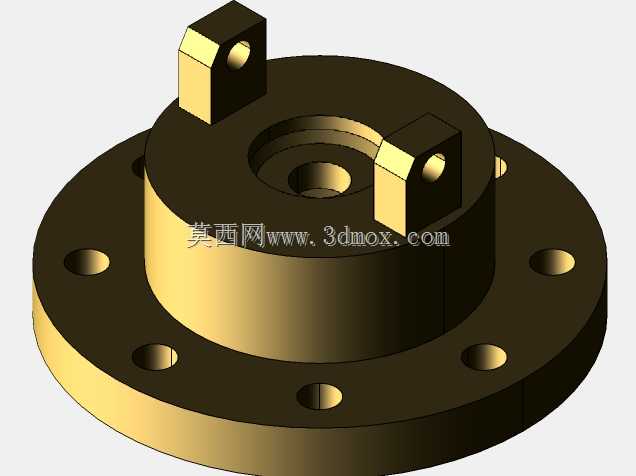

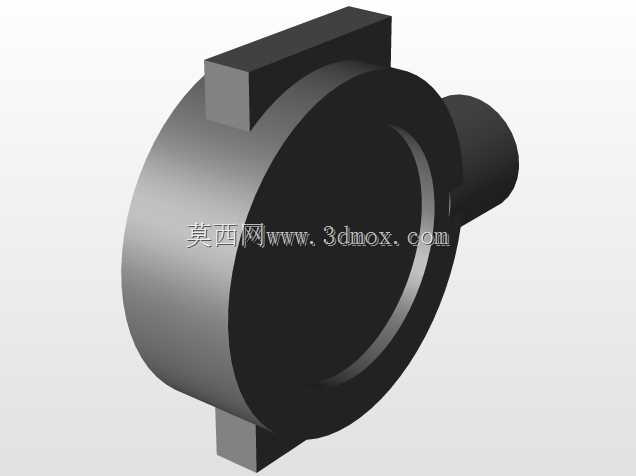

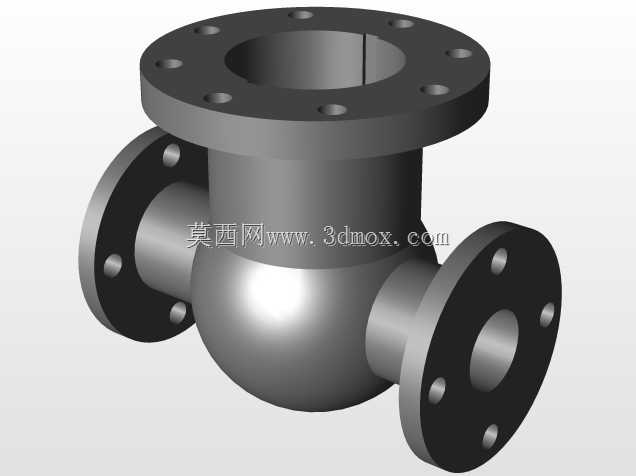

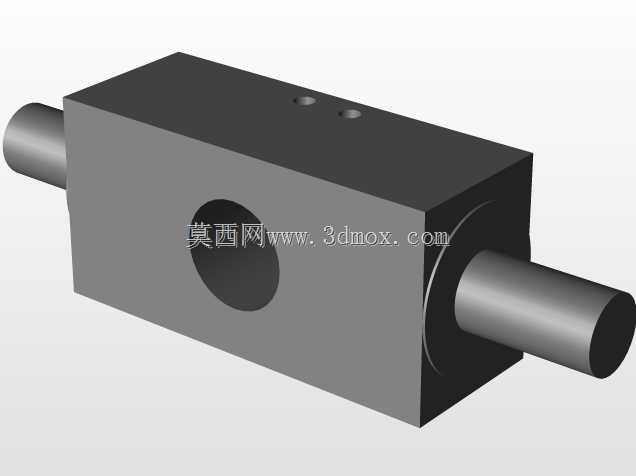

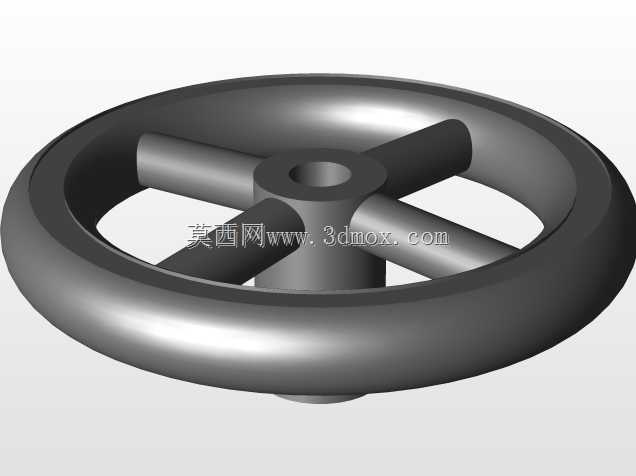

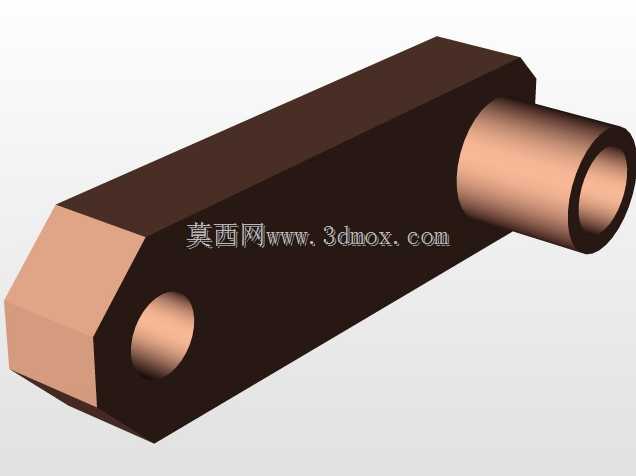

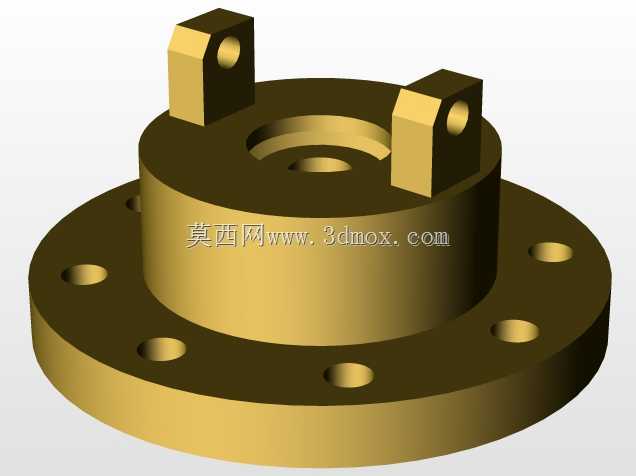

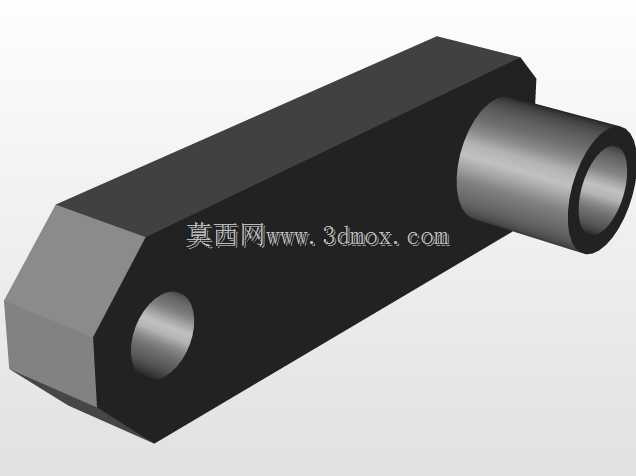

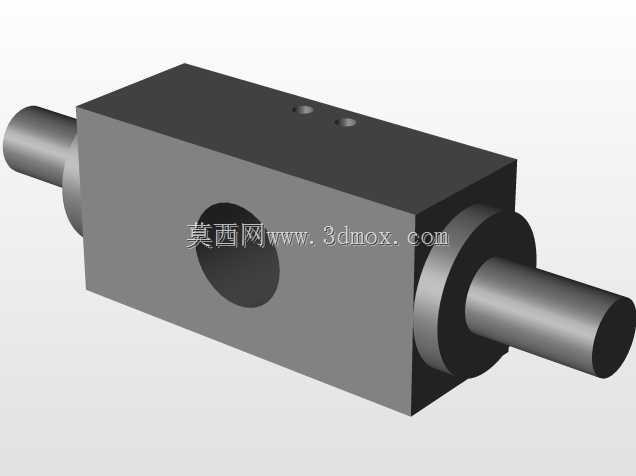

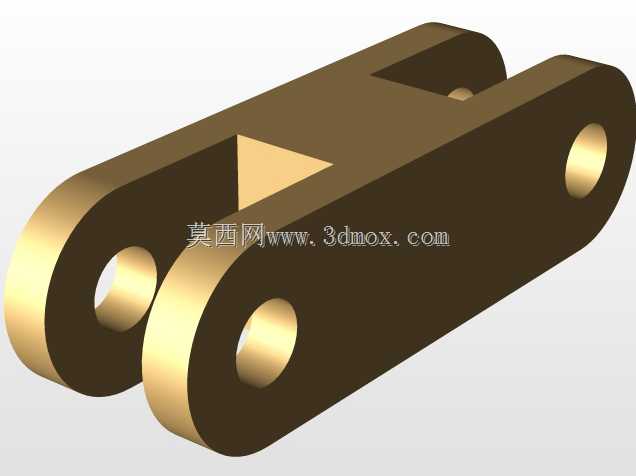

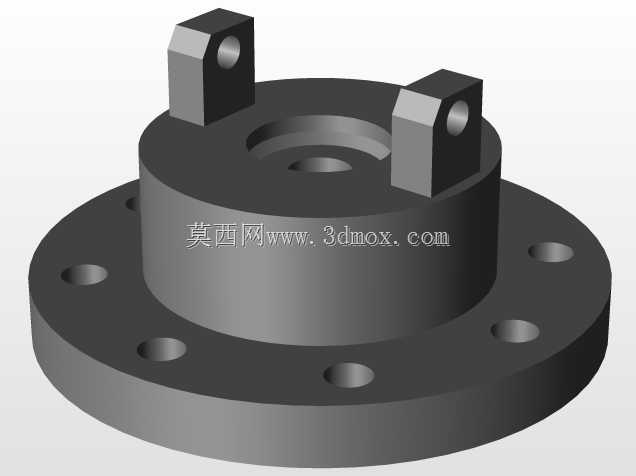

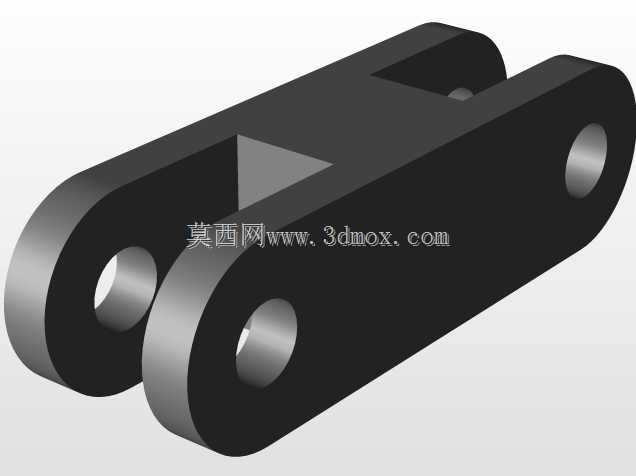

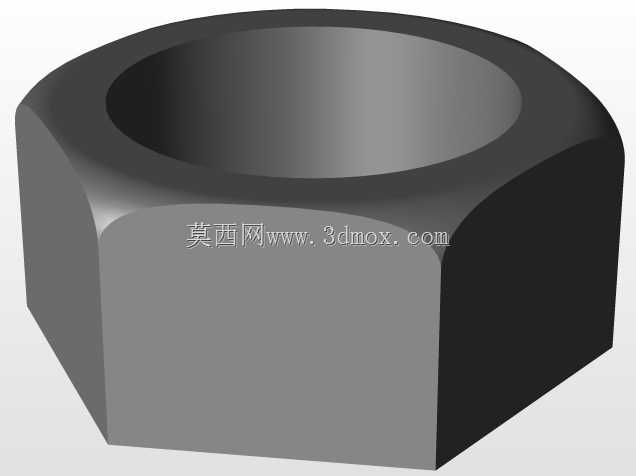

从功能特性来看，该阀采用手轮驱动的结构设计，顶部的轮辐式手轮可提供充足的操作力臂，操作人员无需借助额外辅助工具即可完成启闭操作，手轮与阀杆之间通过梯形螺纹传动，具备良好的自锁性能，可将阀瓣稳定保持在全开或全闭位置，不会因管路介质的压力冲击出现自行移位的情况。阀杆两侧设置的导向立柱可对阀杆的升降运动形成精准约束，避免阀杆动作过程中出现偏摆，保证阀瓣与阀座的同轴度，降低密封面的偏磨风险，延长阀门的密封使用寿命。阀体与阀盖之间采用法兰连接结构，沿圆周均匀分布的六角螺栓可提供均匀充足的压紧力，配合中间的密封垫片实现中腔的可靠密封，杜绝介质从阀盖结合面出现外漏的问题。

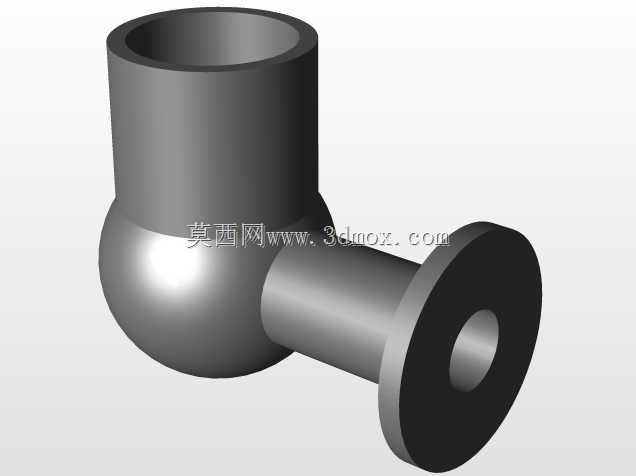

在设计思路上，这款阀门优先兼顾操作可靠性与维护便捷性，整体采用立式直通的结构布局，介质流道平滑顺畅，可大幅降低介质流经阀门时的流阻损失，减少管路系统的输送能耗。外露的运动部件结构清晰，后期维护时可快速完成填料更换、密封面检修等操作，无需将整个阀体从管路上完全拆卸。在安装边界方面，该阀门采用标准法兰对接的安装形式，法兰端面的密封面尺寸、螺栓孔分布间距均匹配对应压力等级的管路法兰标准，安装时只需保证两端法兰与管路法兰同轴对齐，按对角顺序均匀拧紧连接螺栓即可完成固定，无需额外定制过渡连接件；阀门的手轮操作空间预留充足，安装时手轮侧预留不小于手轮半径的操作空间即可满足日常启闭操作需求，手轮高度符合常规人工操作的 ergonomic 范围，无需额外搭设操作平台即可完成操作，适配多数工业现场的管路安装空间条件。
