V型六缸发动机配套曲轴结构设计

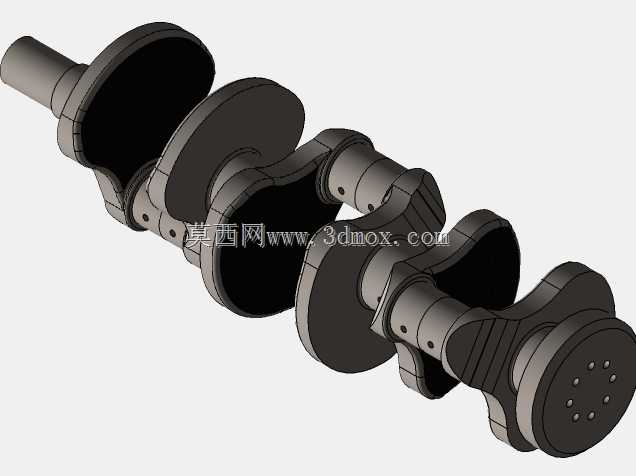

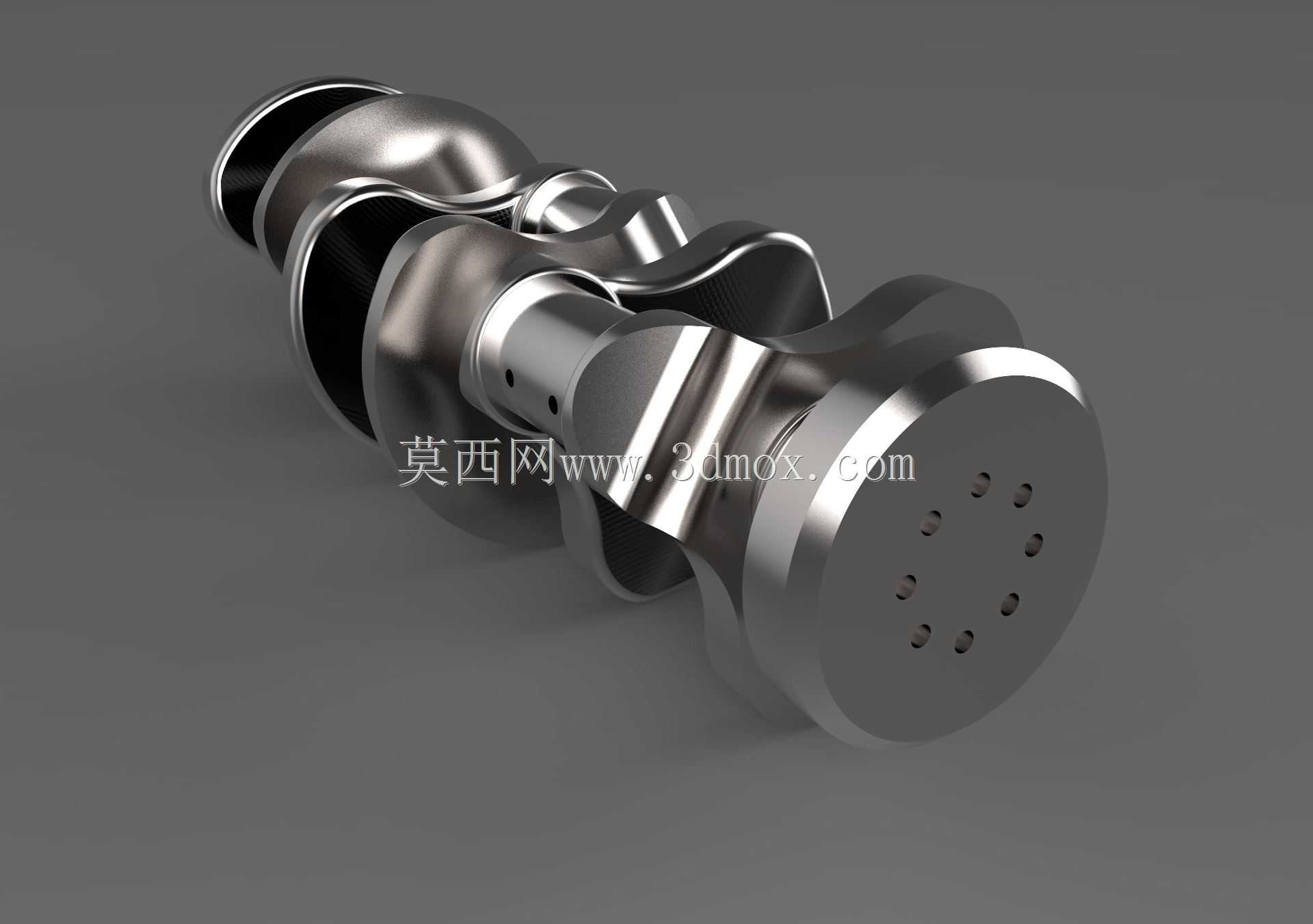

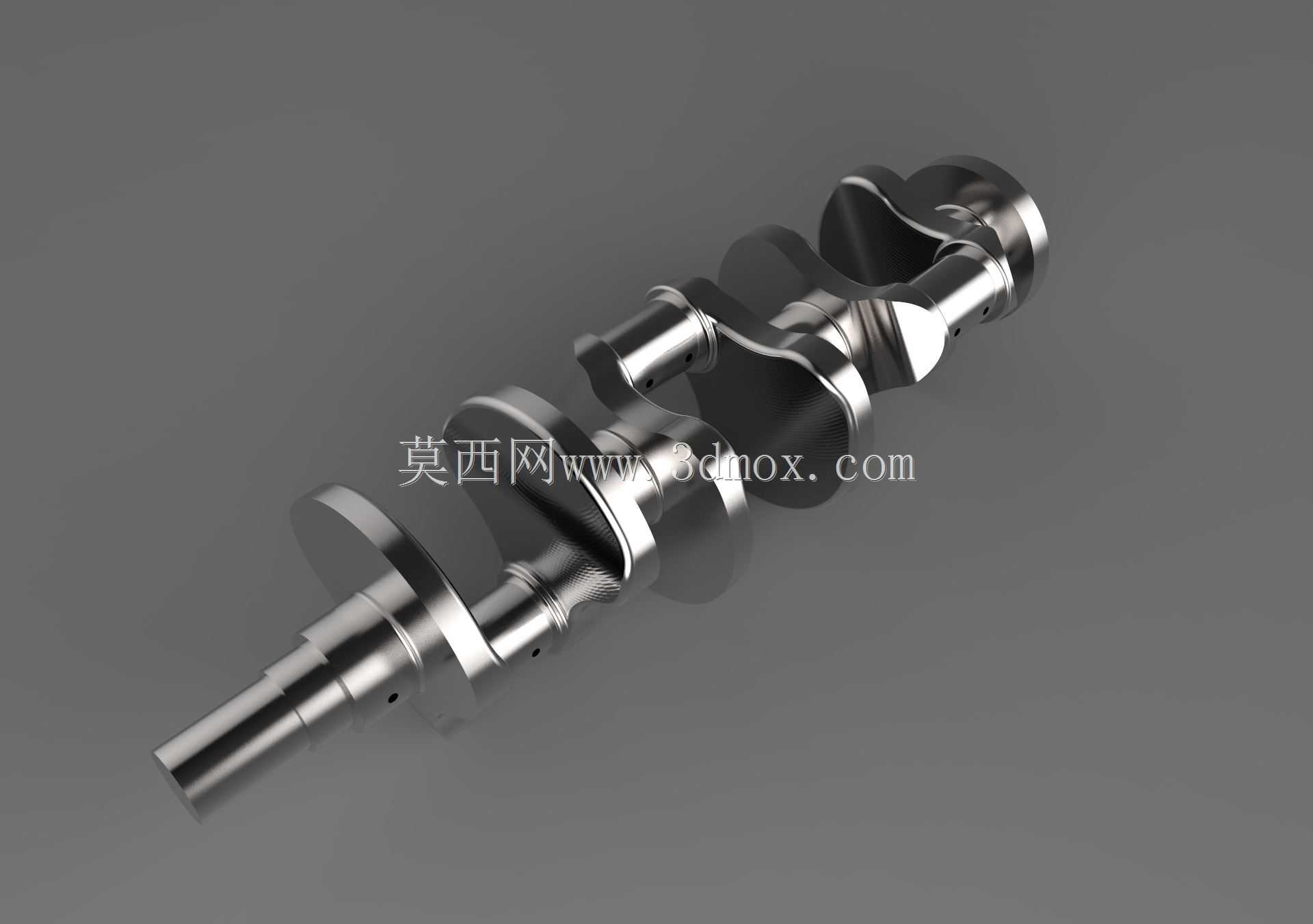

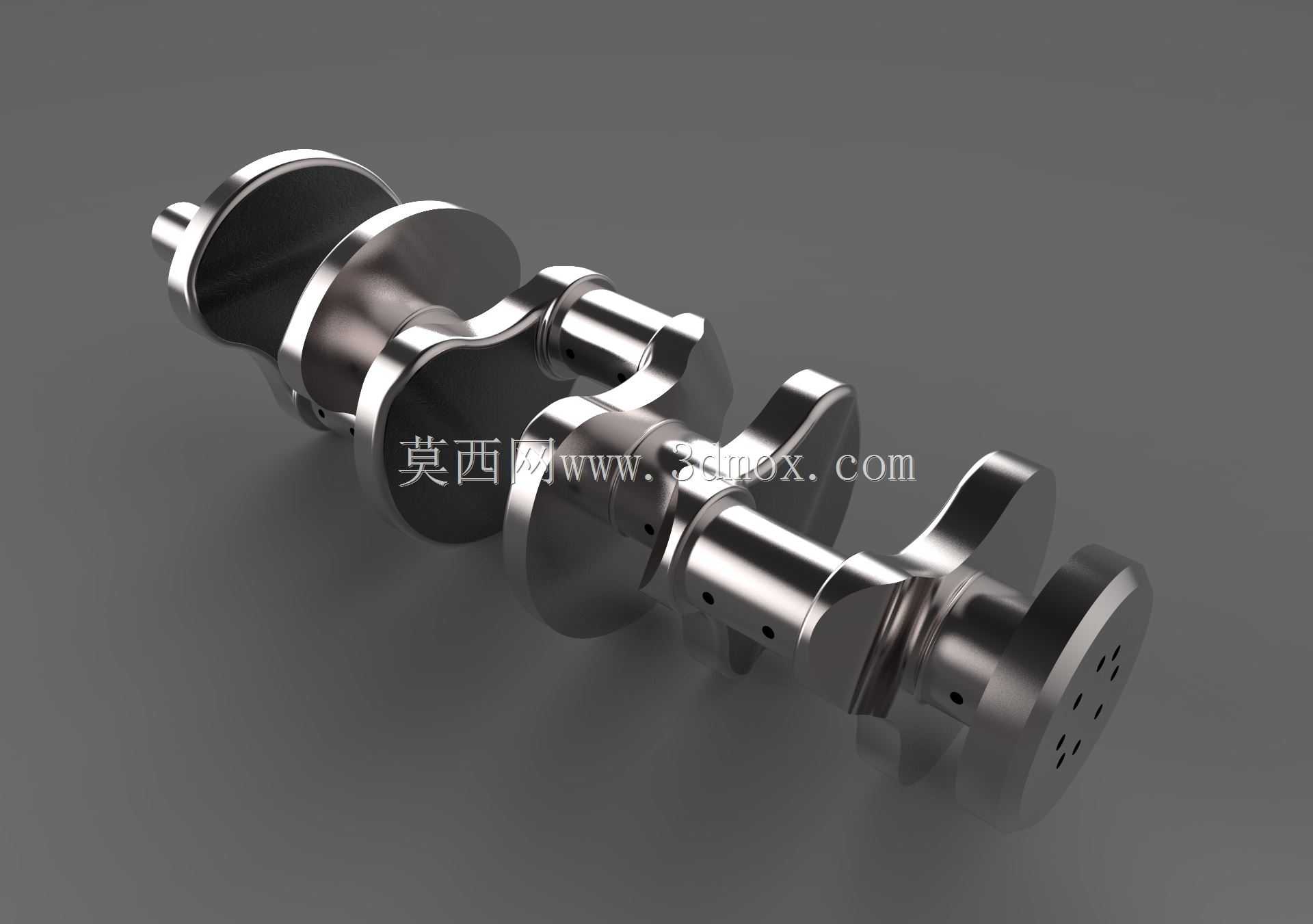

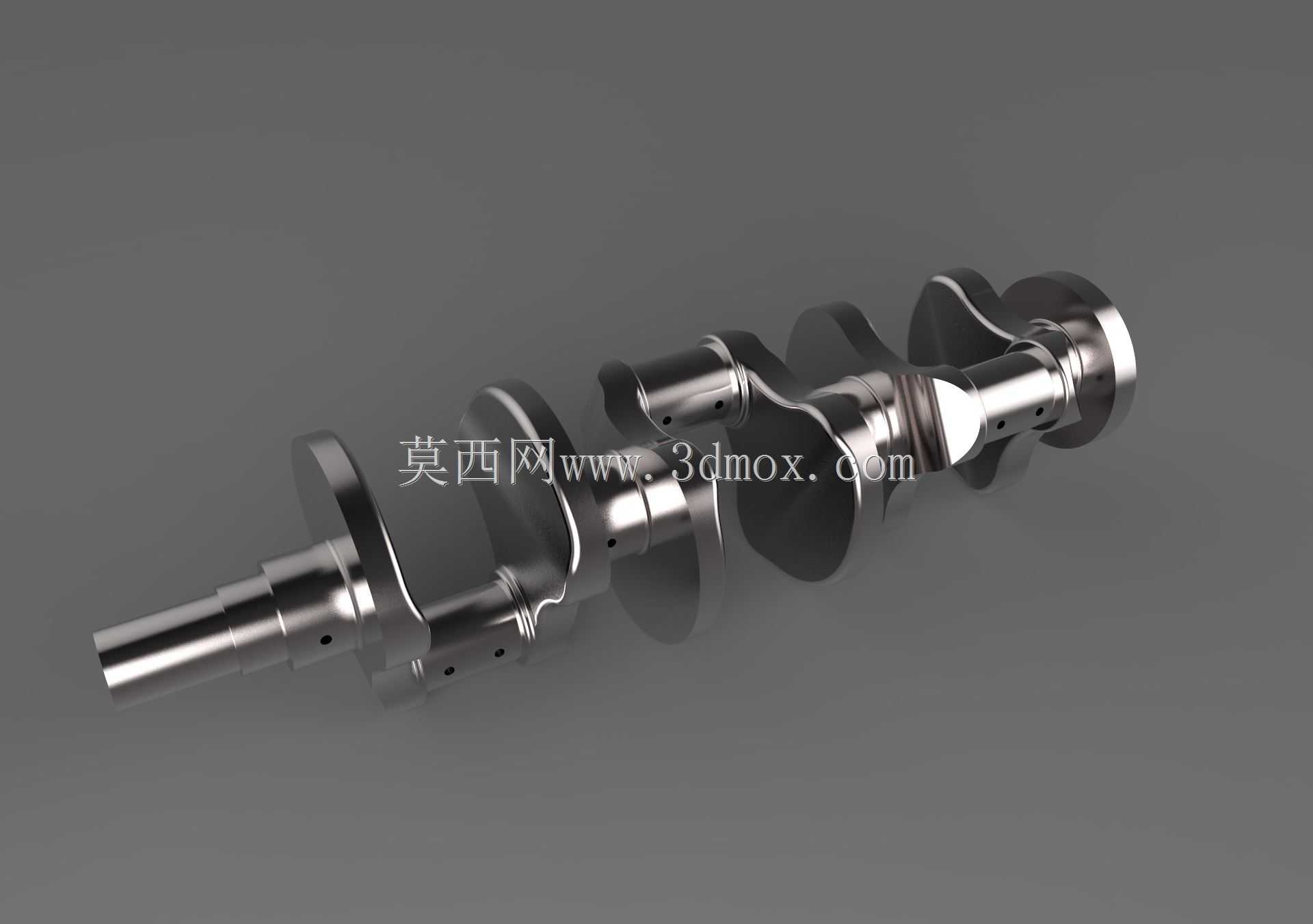

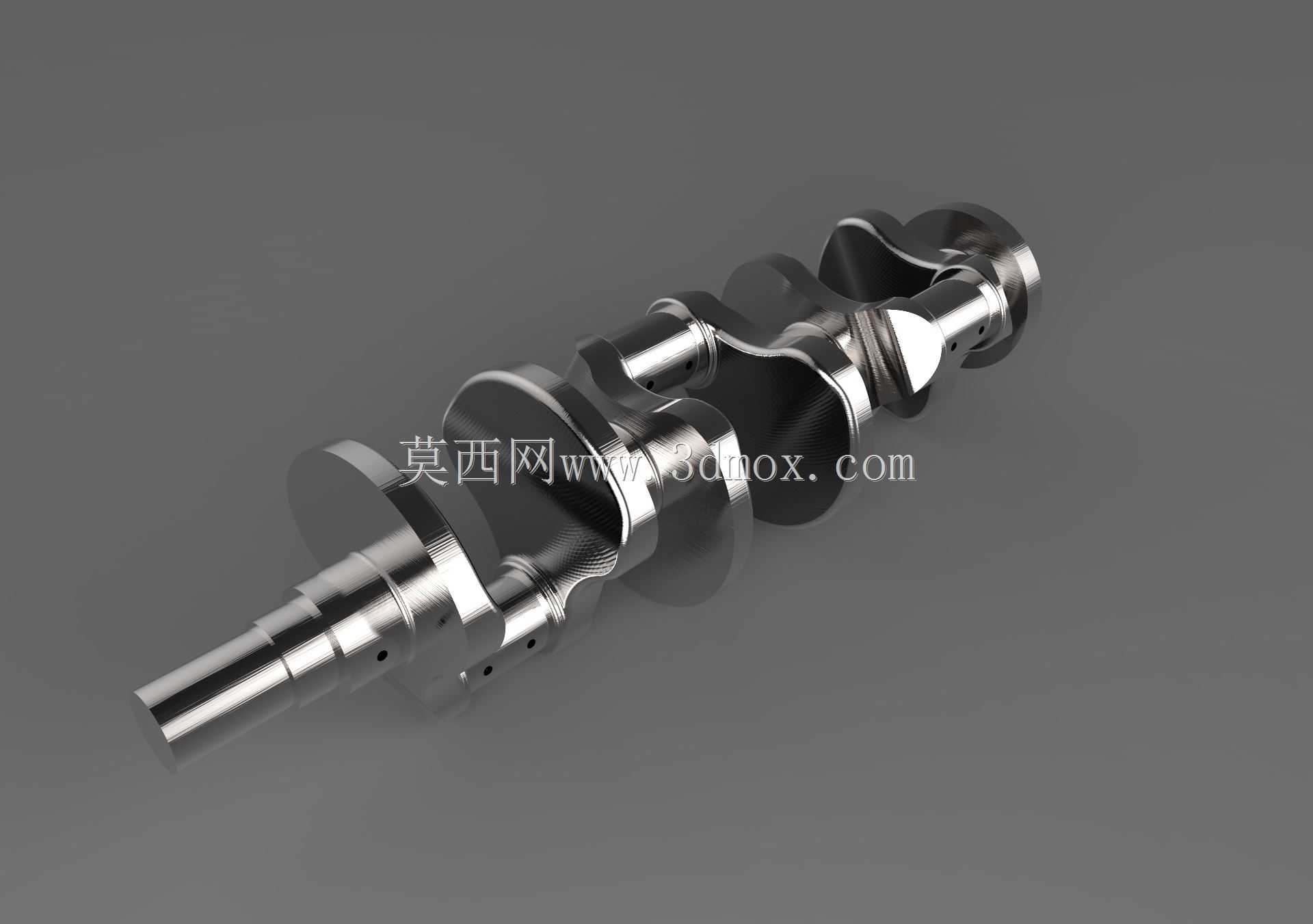

这款曲轴是V型六缸动力单元的核心传动部件，主要应用于乘用车辆、中小型工程设备、固定式动力机组的内燃动力系统中，承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能，是动力输出路径上承载交变载荷最集中的零件之一。在实际应用场景中，曲轴需要持续承受燃烧室爆燃带来的周期性冲击载荷、连杆传递的交变弯曲应力与扭转应力，同时还要在数千转的高转速工况下维持动平衡稳定性，因此其结构设计直接决定了动力单元的运行平顺性、输出效率与整机使用寿命。从设计思路来看，这款曲轴针对V6动力单元的气缸夹角特性做了专属结构匹配，将六个曲柄销分为两组呈对应夹角排布，每组对应三个气缸的连杆安装位，既保证了各缸点火间隔的均匀性，让动力输出的脉冲波动降到最低，也通过紧凑的曲柄布局缩短了曲轴整体轴向长度，有效缩减了动力单元的整体安装体积，适配紧凑舱室的布置需求。在结构细节上，曲轴的主轴颈与曲柄销位置都做了高精度的同轴度设计，连接曲柄与轴颈的过渡位置采用大圆角平滑过渡结构，避免应力集中带来的疲劳断裂风险；曲轴输出端设计有带均布螺栓孔的法兰连接面，可直接与飞轮、传动端连接件刚性锁紧，保证大扭矩传递过程中的连接可靠性；自由端预留了驱动附件轮系的安装位，可直接对接正时系统、冷却水泵、发电机等附属部件的传动结构，无需额外加装转接构件。从安装边界来看，这款曲轴的轴向尺寸与各主轴颈的径向尺寸完全匹配V6机型的缸体主轴承座安装位，装配时可直接落入缸体轴承座，配合轴瓦完成径向定位，曲柄的回转半径经过精准核算，活塞运行到上止点与下止点时不会与缸体、燃烧室结构发生运动干涉，连杆安装后的摆动范围也预留了足够的安全间隙，不会在运行过程中触碰缸体内壁与曲轴箱结构。表面处理上，曲轴的轴颈工作位置做了高精度磨削与强化处理，可在高压油膜润滑环境下长期维持低磨损运行状态，整体结构经过动平衡校准，在额定转速区间内运行时不会产生额外的振动载荷，能有效降低整机运行的噪音与震动水平，提升动力输出的平顺质感。
