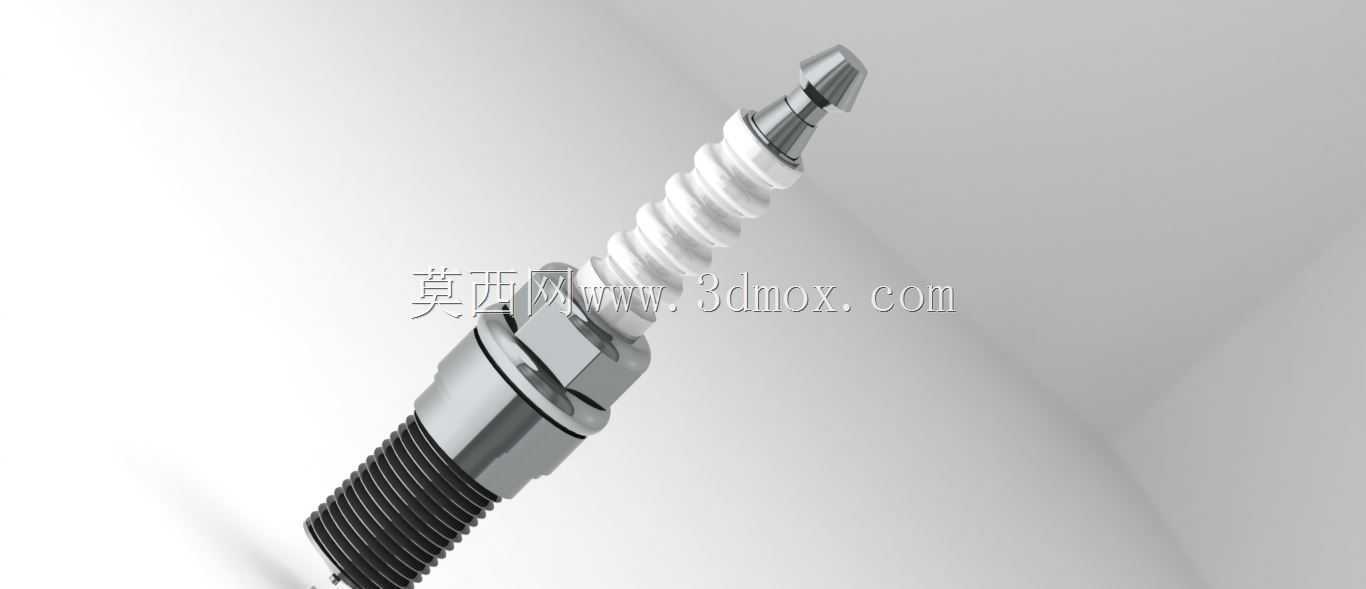

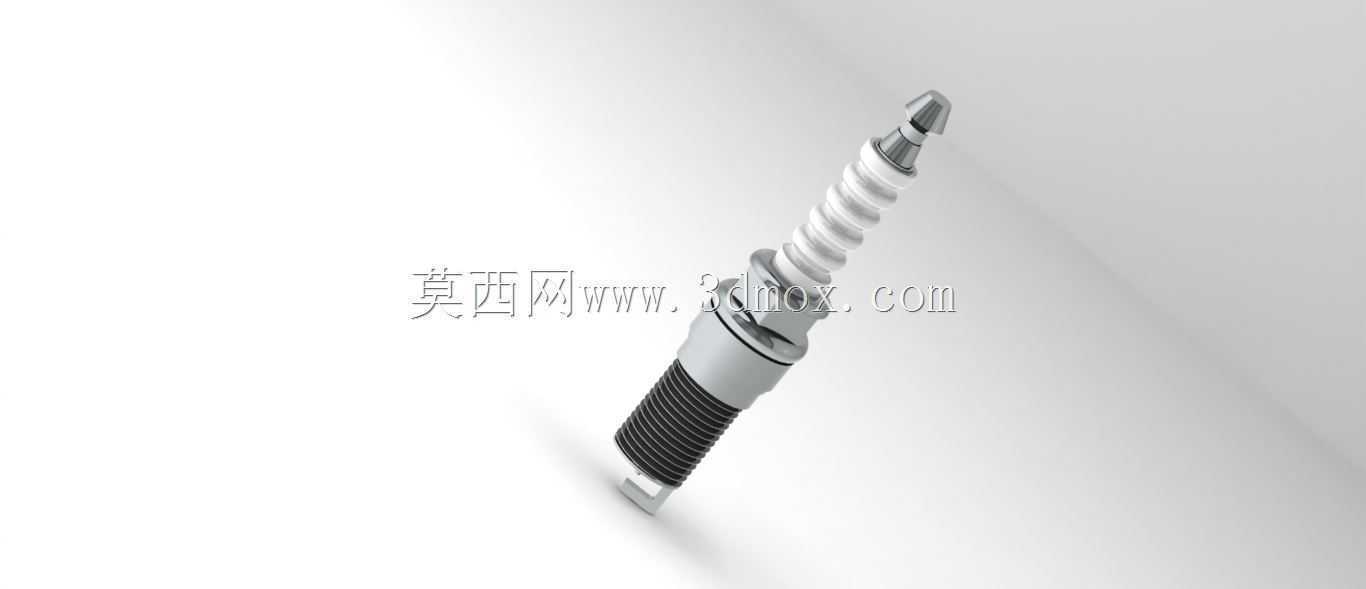

车用点火系统火花塞结构三维设计

这款火花塞的建模过程中，首先要明确其核心功能是在发动机燃烧室内部引入高压电，击穿电极间隙产生电火花，点燃气缸内被压缩的油气混合气，是汽油发动机点火系统中直接执行点火动作的终端部件，直接影响发动机的点火效率、燃烧稳定性与动力输出表现。从结构设计逻辑来看，整体采用同轴分层布局，最顶端的接线螺母用于连接高压点火线，承接来自点火线圈的高压脉冲电能，往下依次是绝缘瓷体、金属壳体、密封垫圈、中心电极与侧电极，各部件同轴度公差需要控制在极小范围内，避免高压漏电、安装偏斜等问题。金属壳体部分采用多道滚压螺纹设计，匹配发动机缸盖的安装螺孔，安装时的拧紧力矩需要严格匹配螺纹规格，既保证密封垫圈充分压合实现燃烧室密封，防止缸内高压燃气泄漏，又避免力矩过大导致壳体断裂、螺纹滑牙损坏缸盖。绝缘瓷体采用多道伞棱结构设计，一方面增加爬电距离，避免高压电在壳体外部发生闪络漏电，另一方面提升瓷体的抗热震性能，承受燃烧室内部骤冷骤热的温度交变，防止瓷体开裂。中心电极与侧电极的间隙是核心设计参数，间隙过小会导致电火花能量不足，混合气点燃不充分，间隙过大则会提高点火所需的击穿电压，加重点火线圈负载，甚至出现高速缺火的问题。建模时需要还原电极端部的细小倒角，避免实际生产中电极尖端出现放电集中、过早烧蚀的问题。安装边界方面，螺纹旋入长度需要严格匹配缸盖厚度，旋入过长会导致电极 protruding 进燃烧室过多，干扰气门运动或者活塞上行，旋入过短则会导致点火位置凹在螺孔内，火焰传播距离变长，燃烧效率下降。密封垫圈的厚度与压缩量也需要在模型中体现，保证安装后垫圈被压平至设计厚度，实现燃气密封与壳体散热的双重作用。在日常应用场景中，这类火花塞广泛适配小排量乘用车汽油发动机，建模时还原的细节可以直接用于点火系统教学演示、发动机拆装实训、维修模拟操作等场景，也能为新入行的结构设计人员提供点火部件的结构参考，理解同轴类电气连接件的密封、绝缘、安装定位的设计要点，避免在类似零部件设计中出现同轴度偏差、密封失效、安装干涉等常见工程问题。
