工业传动用闭合式滚子链条结构设计

　　做传动结构设计快十二年，经手的链条选型、改型项目少说有七八十个，从自动化产线的轻型输送链到矿山设备的重载牵引链都碰过，这次做的闭合式滚子链条结构，最早是给南方一家做日化灌装线的客户做配套改型来的。当时客户原有产线用的外购标准链，在瓶身输送段频繁出现跳齿、卡滞问题，拆检后发现是标准链的链节间隙预留不合理，在车间常年高湿、偶尔有清洁液溅落的工况下，链节铰接位置容易积垢卡涩，加上原有链轮的啮合齿形和链节的贴合度不够，高速运行时横向窜动量超过了0.8mm，才会频繁出故障。

　　做这个链条结构的时候，首先卡的是安装边界，客户原有安装位的两个链轮中心距是固定的1260mm，链轮分度圆直径120mm，要求链条安装后的张紧量控制在5-8mm之间，不能改原有机架的安装孔位，所以链节的节距直接定在了12.7mm，整链凑出来的链节数刚好能匹配中心距，不用额外加装张紧轮，省了客户的改造成本。链板的外形没有用标准的直边链板，而是做了微圆弧过渡，一方面是减少链板和导轨接触时的硬摩擦，另一方面在高速运行时能降低链节啮合的冲击噪音，当时做应力仿真的时候，圆弧过渡的链板在1.2倍额定载荷下的应力集中点比直边链板低了27%，疲劳寿命能提升近40%。

　　滚子部分的设计特意留了0.2mm的径向间隙，和销轴之间的润滑槽开在了滚子内壁的中间位置，不是常规的两端开槽，这样润滑脂能在滚子转动的时候均匀覆盖整个铰接面，不会因为运行时的离心力把油脂甩出去，哪怕是客户现场半个月补一次脂的维护频率，也不会出现干磨的情况。之前碰过不少现场维护不到位的情况，很多链条失效不是因为载荷不够，就是因为铰接位置缺油磨坏了销轴和套筒，所以这个润滑结构的调整，在后续给几家食品输送线、电子组装线客户做配套的时候，反馈都不错，维护周期能拉长一倍多。

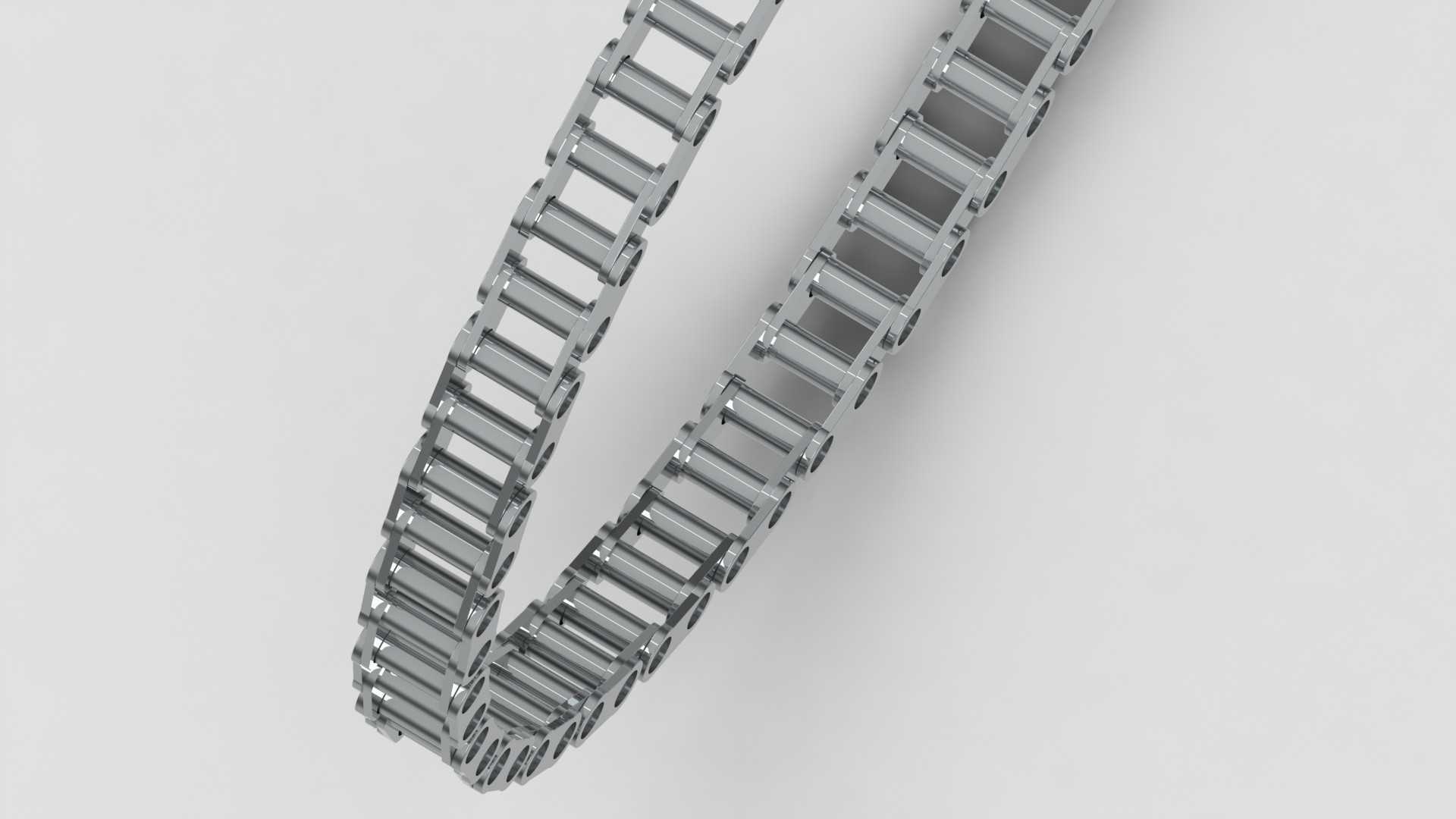

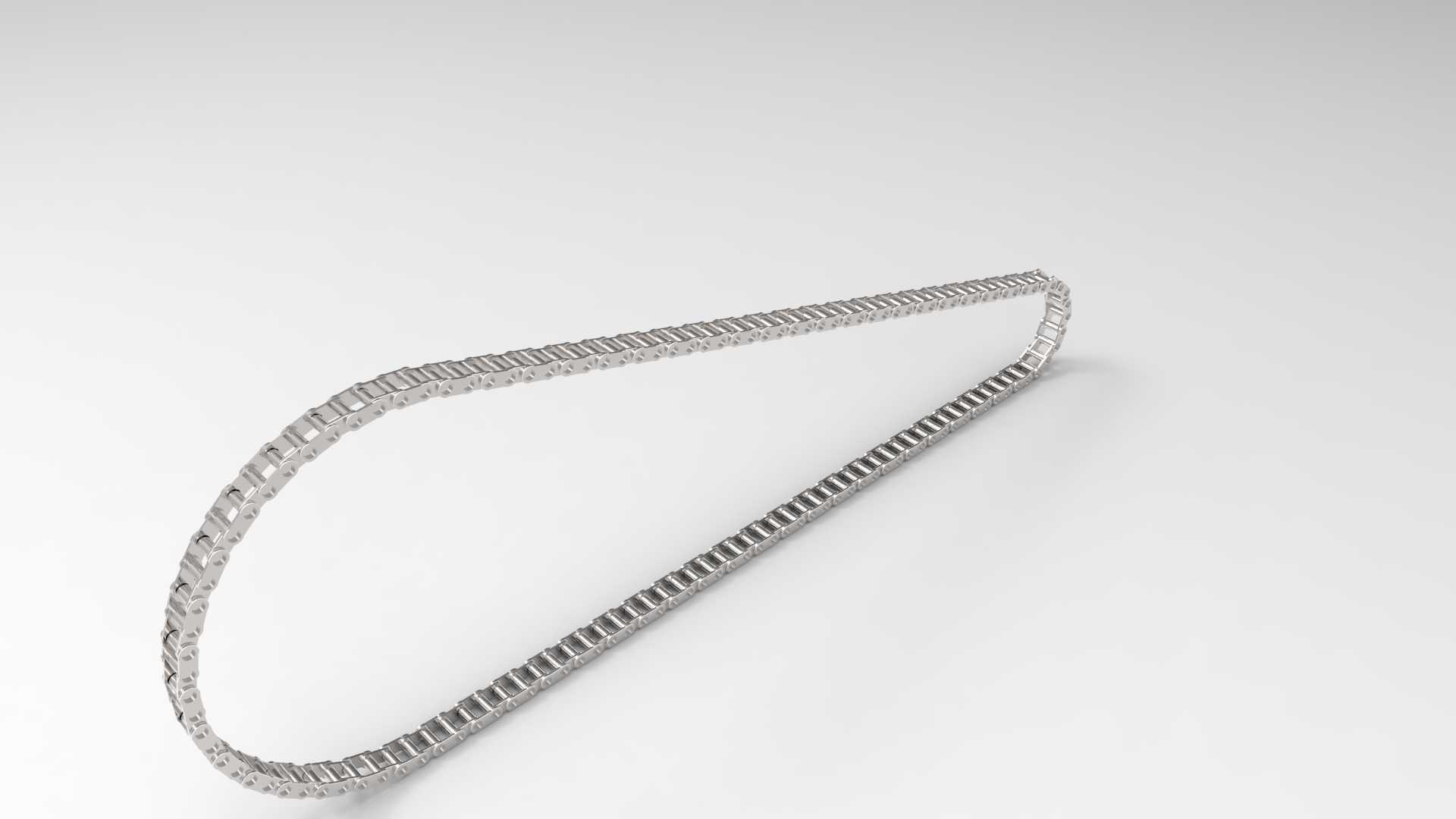

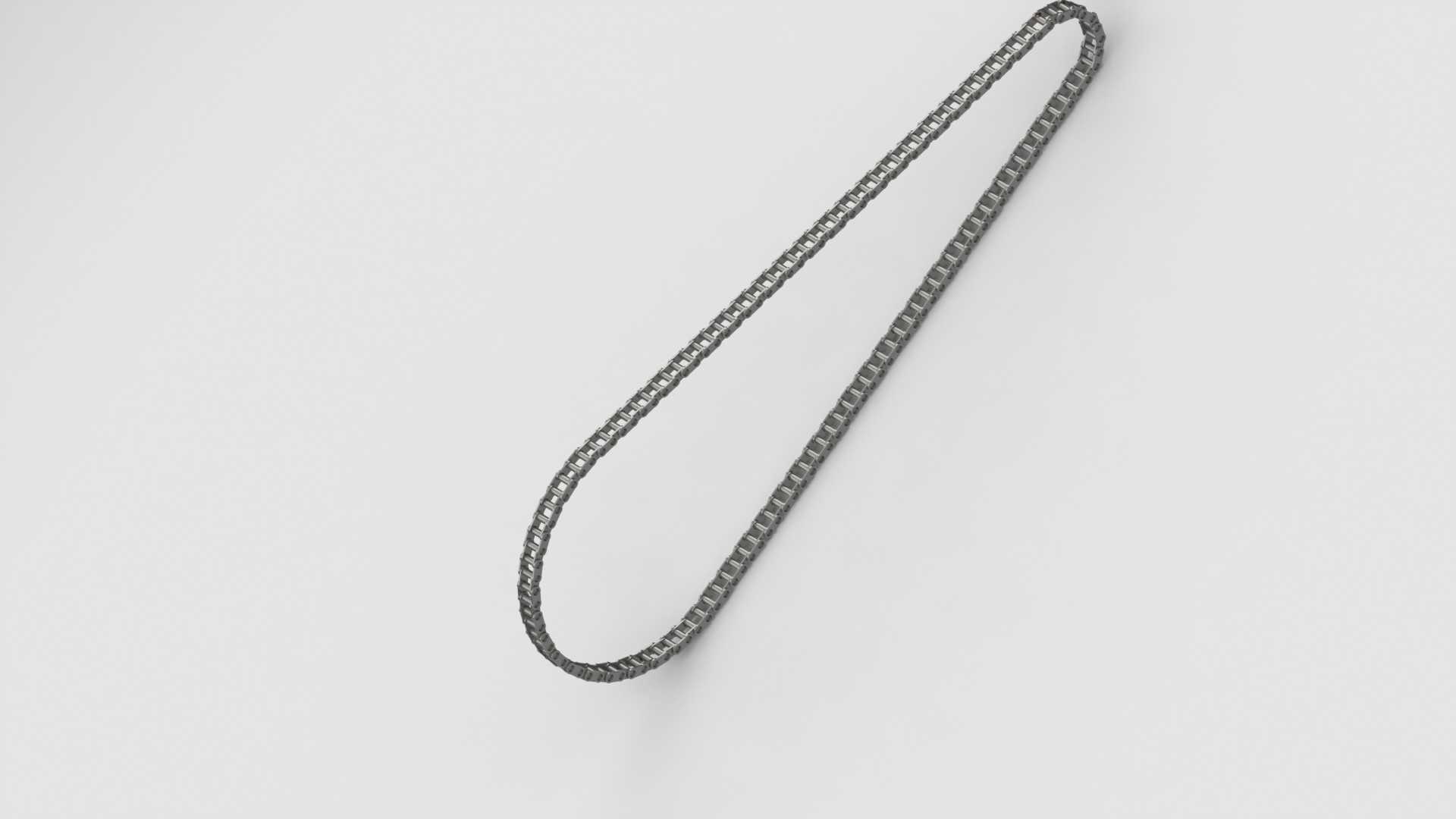

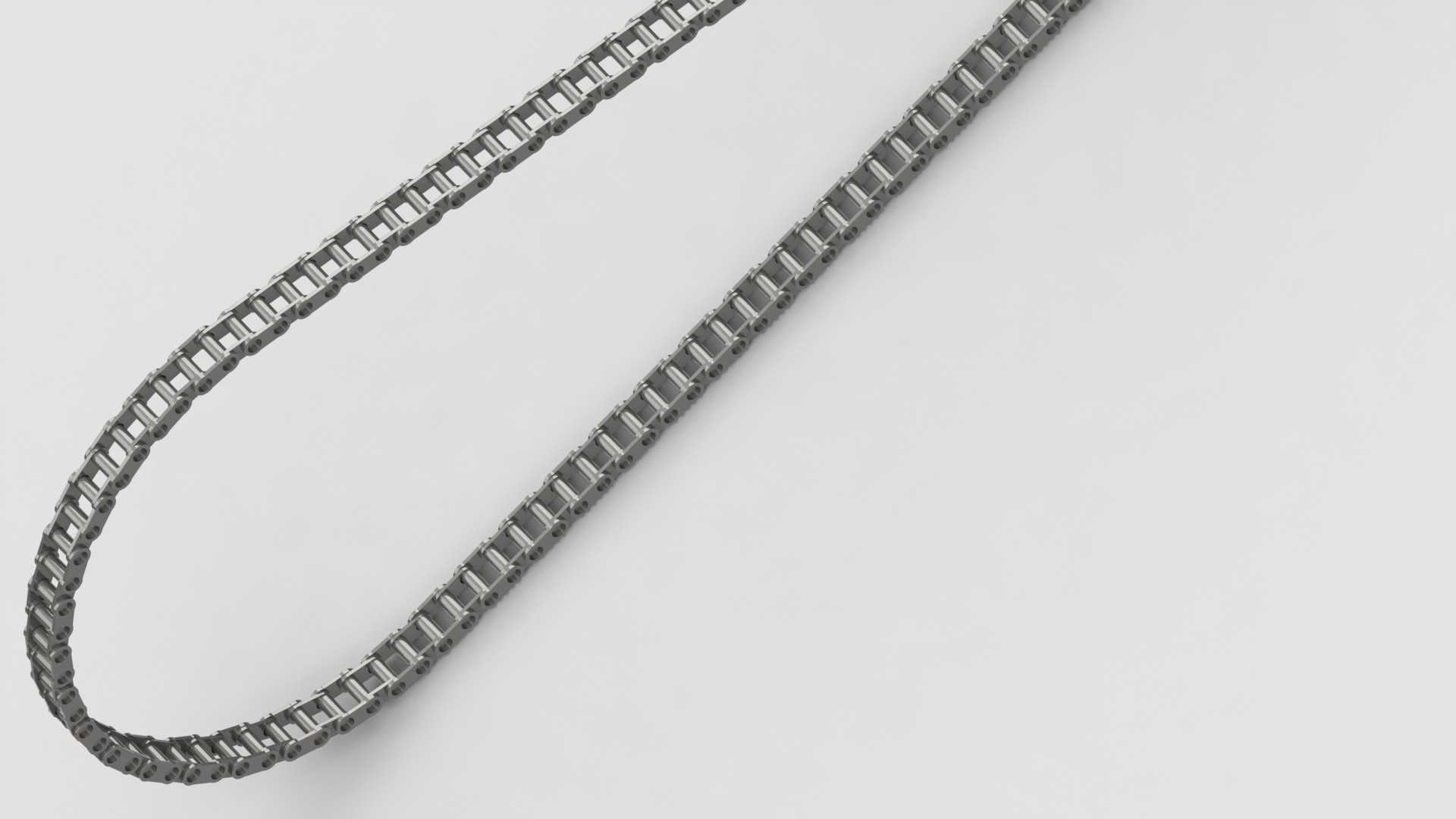

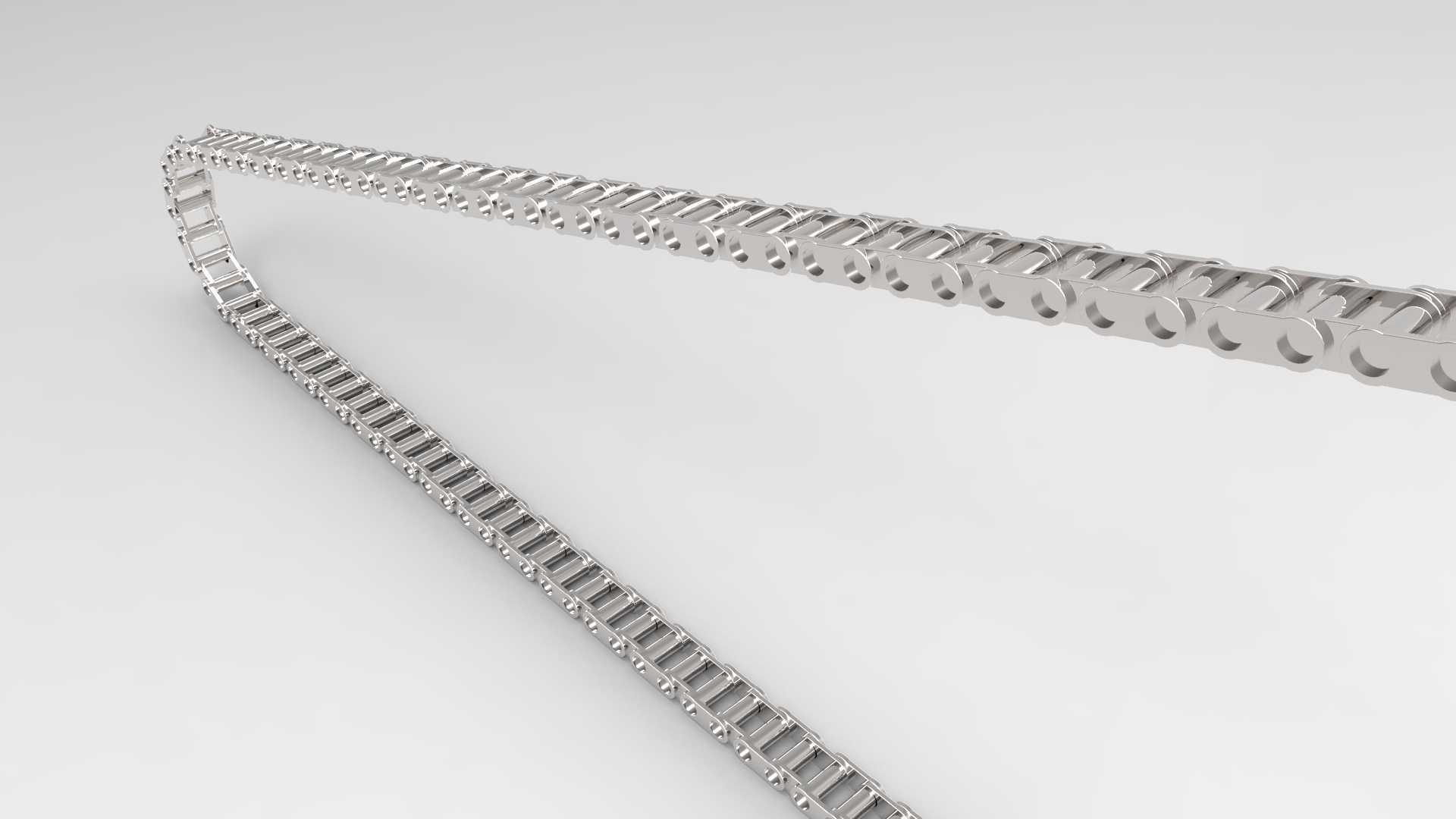

　　从应用场景来说，这类闭合滚子链的适配范围其实很广，除了轻型的输送产线，调整链板厚度、销轴材质之后，也能用在农机的传动部位、小型机床的进给传动、甚至是摩托车的正时传动位置，核心就是节距精度和铰接间隙的匹配。做三维建模的时候，每一个链节的铰接配合都做了间隙仿真，不是简单的阵列拼合，要模拟整链绕链轮转动时的弯折角度，确保每一个链节在进入啮合区的时候，滚子能准确卡入链轮齿槽，不会出现顶齿的情况。之前见过不少新手做链条模型，就是把单个链节直线阵列，一到绕链轮的位置就出现干涉，实际生产出来根本装不上，所以建模的时候特意做了整链的运动仿真，把最小弯折半径、链节的最大摆角都卡到了和实物一致的参数，不管是做结构验证还是做产线的运动模拟，都能直接用。

　　安装尺寸上，整链闭合后的横向宽度是18.2mm，适配的导轨槽宽度留19mm的安装间隙就足够，链轮的齿厚要控制在11.5mm以内，和链板内侧的间隙留0.3-0.5mm，避免运行时出现侧磨。销轴的两端做了铆接结构的仿真，不是简单的圆柱收尾，实际加工的时候销轴和外链板是过盈配合，和内链板的套筒是间隙配合，这个配合公差在建模的时候也做了对应体现，拆件的时候能直接出工程图，不用再重新调整配合尺寸。

　　之前给一个做木工机械的客户改型的时候，客户的工况是有大量木屑粉尘，当时就在这个链条结构的基础上，给外链板加了防尘封的结构，就是在链节的铰接位置加了个薄橡胶圈的安装位，能挡住木屑进入铰接缝隙，客户用了之后链条的更换周期从原来的3个月拉长到了11个月，其实核心结构还是这个基础的滚子链，只是根据不同工况做局部调整就行。做传动件的设计从来不是套标准件就行，要结合实际的安装空间、工况载荷、维护条件去调整细节，哪怕是看起来最普通的链条，每一个间隙、每一个倒角的调整，都直接影响实际的使用寿命和运行稳定性。
