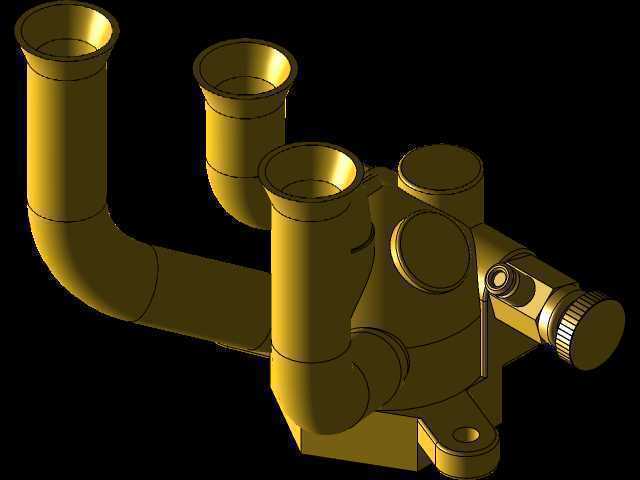

空调系统制冷剂分配结构三维设计

　　在商用多联机、户式中央空调以及单元式空调机组的制冷回路里，制冷剂分配部件是连接节流装置与各路蒸发器换热支路的核心衔接件，它的分配均匀度直接决定每一路换热盘管的换热效率，一旦出现各支路冷媒流量偏差过大的情况，轻则出现部分盘管结霜、制冷量衰减，重则会导致压缩机回液故障，缩短整机使用寿命。做这类部件的三维结构设计时，首先要考虑的是入口段的流态整理，节流后的制冷剂是气液两相混合状态，若直接进入分流腔，气液两相因为密度差会出现分层，靠近腔壁的位置液体占比高，中心区域气体占比高，直接分流必然出现各支路流量不均，所以在设计时会在入口处设置一段长度合适的整流段，内部带导流筋结构，让进入分流腔的气液混合冷媒先完成初步的紊流混合，

　　减少相态分离带来的分配偏差。分流腔的腔体容积设计也需要匹配整机的制冷量范围，容积过小会导致冷媒流速过快，各出口的流阻差异被放大，容积过大则会增加系统的冷媒充注量，同时在机组变工况运行时，腔体内部的冷媒滞留量波动会影响系统的响应速度，一般会根据对应机组的额定制冷量下的冷媒质量流量，把腔体内的冷媒流速控制在合理区间，既保证混合效果，又不会带来过大的流阻损失。各分流出口的布置采用等流阻设计原则，每一个出口到入口中心的流道长度、转弯角度、流道截面变化率都保持一致，避免因为结构差异导致各支路的沿程阻力、局部阻力出现偏差，出口端的接口尺寸匹配常规空调冷媒管的管径规格，安装时可以直接采用钎焊或者快速接头连接，不需要额外做变径转接。安装边界方面，

　　这类分配部件一般布置在蒸发器侧的集管位置，整体外形采用紧凑式结构，避免占用过多的机组内部空间，安装固定点设置在腔体的两侧支架上，支架上预留标准安装孔位，可以直接固定在蒸发器端板或者机组内部的安装梁上，安装时需要保证入口段与节流装置的出口保持同轴，避免因为安装偏斜导致进入整流段的冷媒流态偏斜，影响分配效果。从实际应用场景来看，这类分配结构不仅适用于常规的舒适性空调系统，在低温冷藏机组、恒温恒湿精密空调的制冷回路里也有广泛应用，针对不同的蒸发温度工况，只需要调整流道的截面尺寸以及整流段的导流结构角度，就可以适配不同的冷媒流量以及气液比工况，不需要重新开模制作整体腔体，大幅降低了不同机型的适配成本。在结构细节设计上，

　　腔体的壁厚根据系统的最高工作压力选取，满足制冷系统的耐压强度要求，同时在腔体的转角位置做圆弧过渡，避免应力集中，同时减少流道内的涡流死区，防止长期运行过程中杂质在死区位置沉积堵塞流道。出口端的每个支路接口都设计有定位台阶，安装管路时可以直接插到台阶位置，保证管路插入深度一致，避免因为插入深度不同导致各支路的流道实际通径出现差异，进一步保证分配精度。做三维建模过程中，需要把各部分的配合公差、安装间隙都考虑进去，比如支架安装孔的位置公差、接口的同轴度公差，都要符合制冷管路的加工装配要求，避免生产装配时出现干涉或者安装不到位的问题。
