多缸内燃机用集成式储油壳体结构

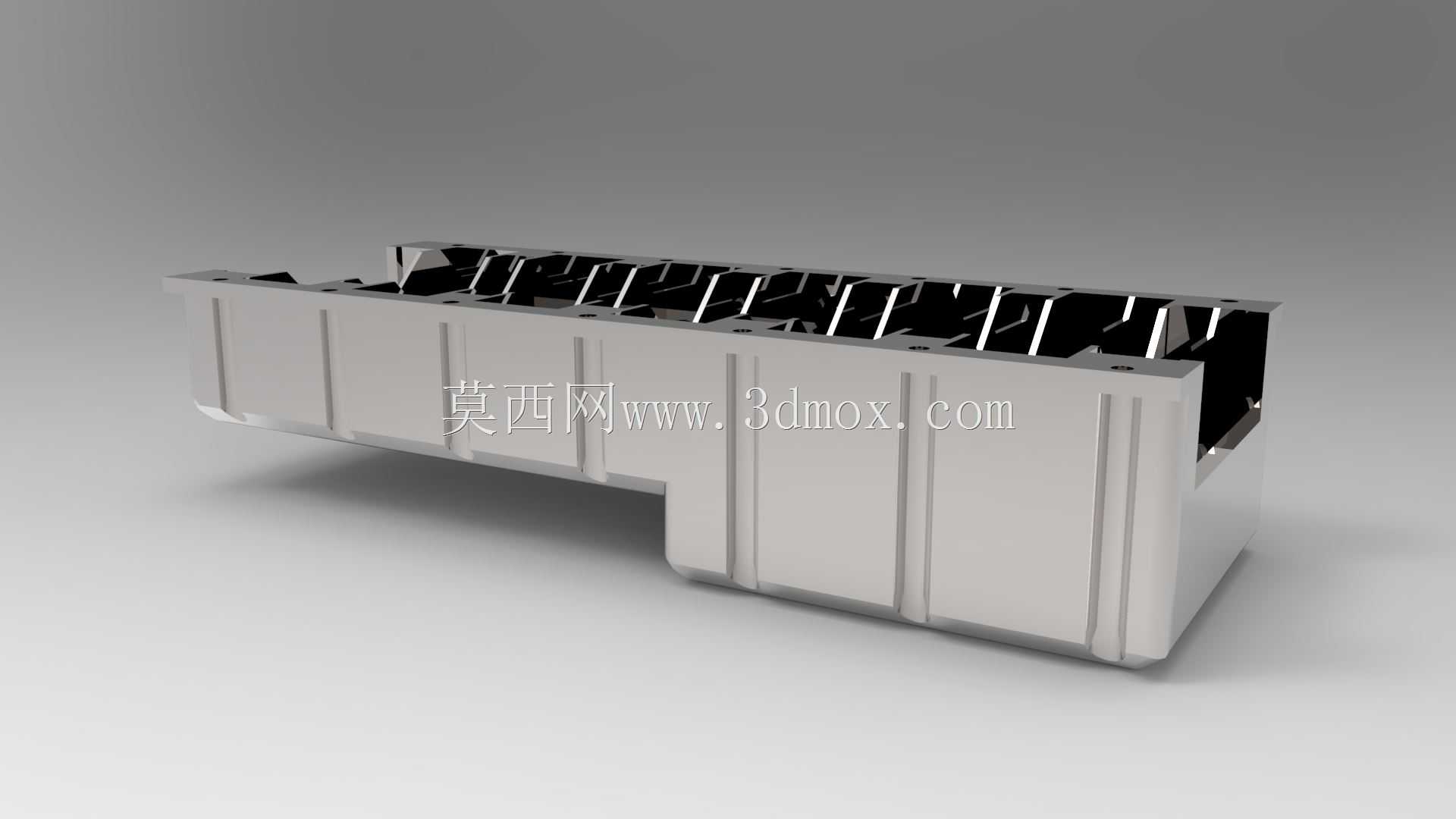

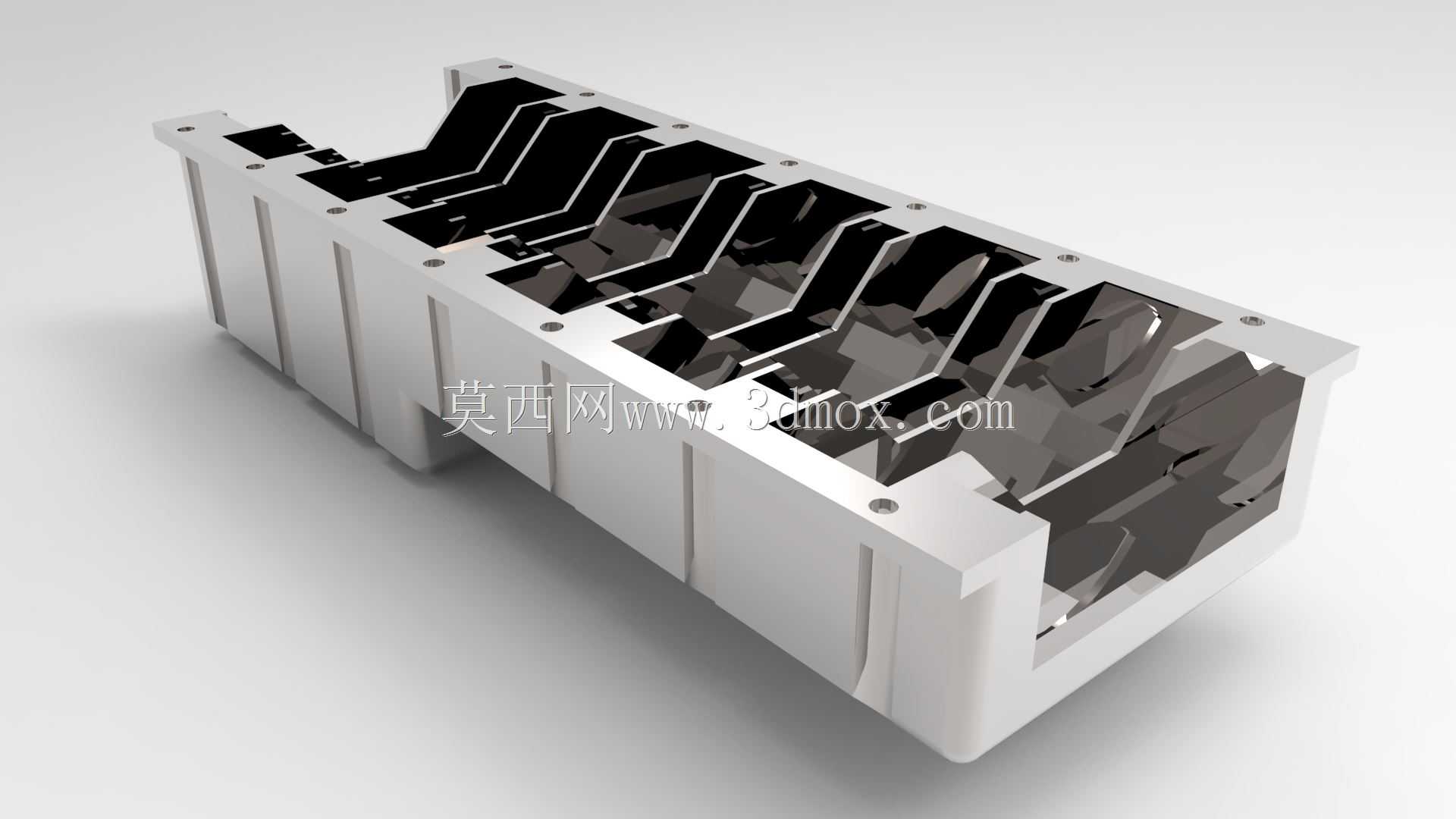

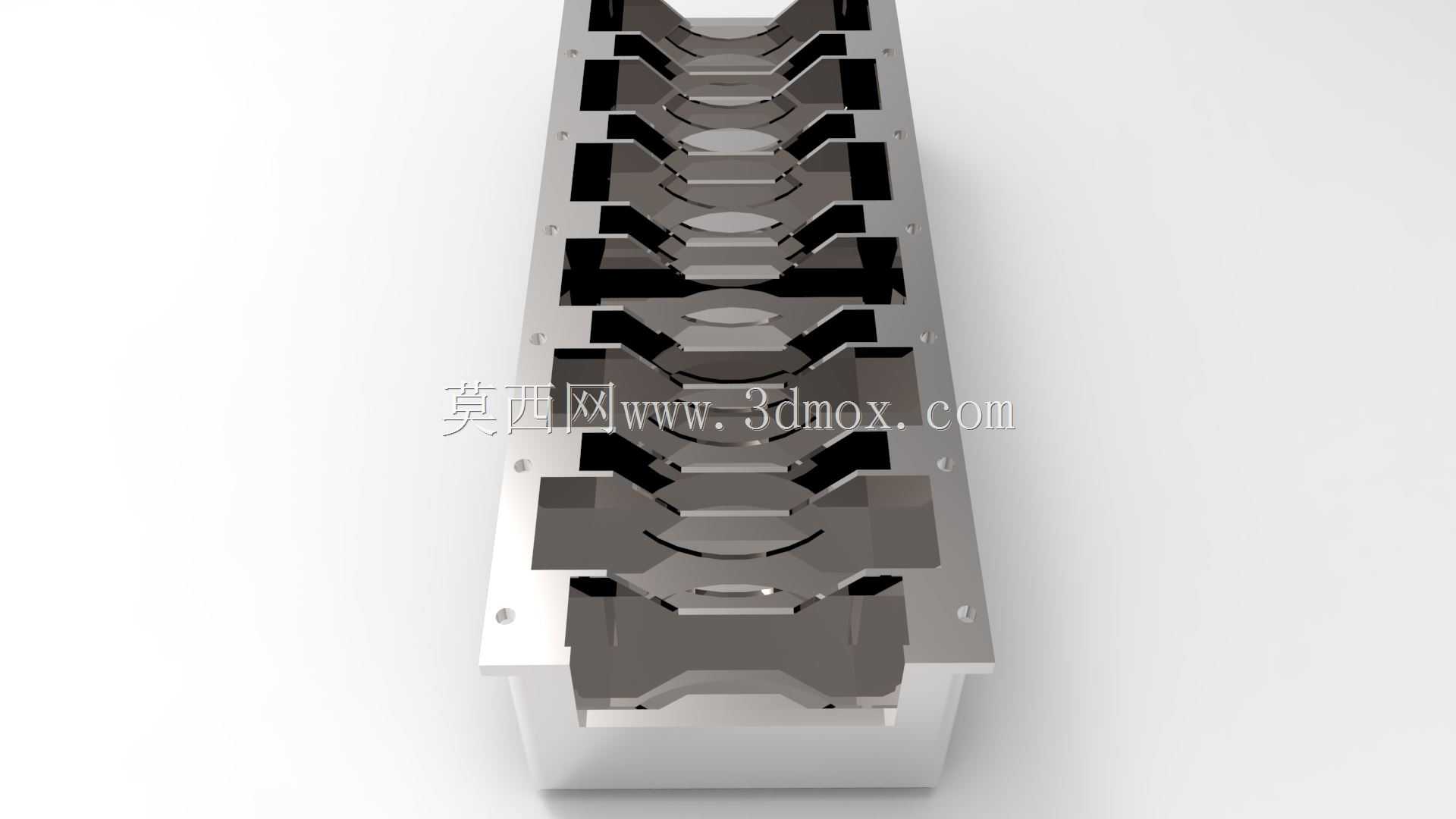

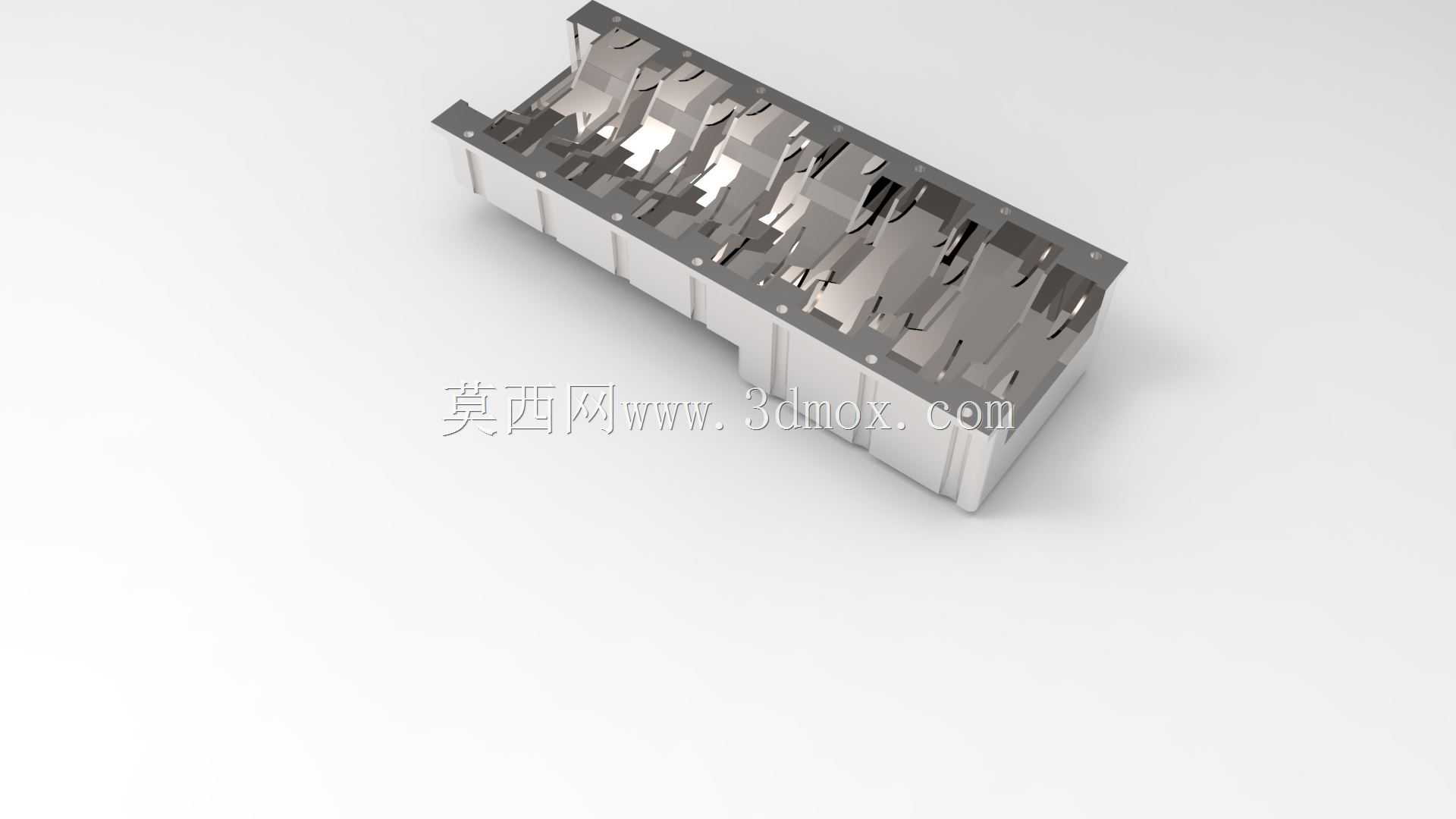

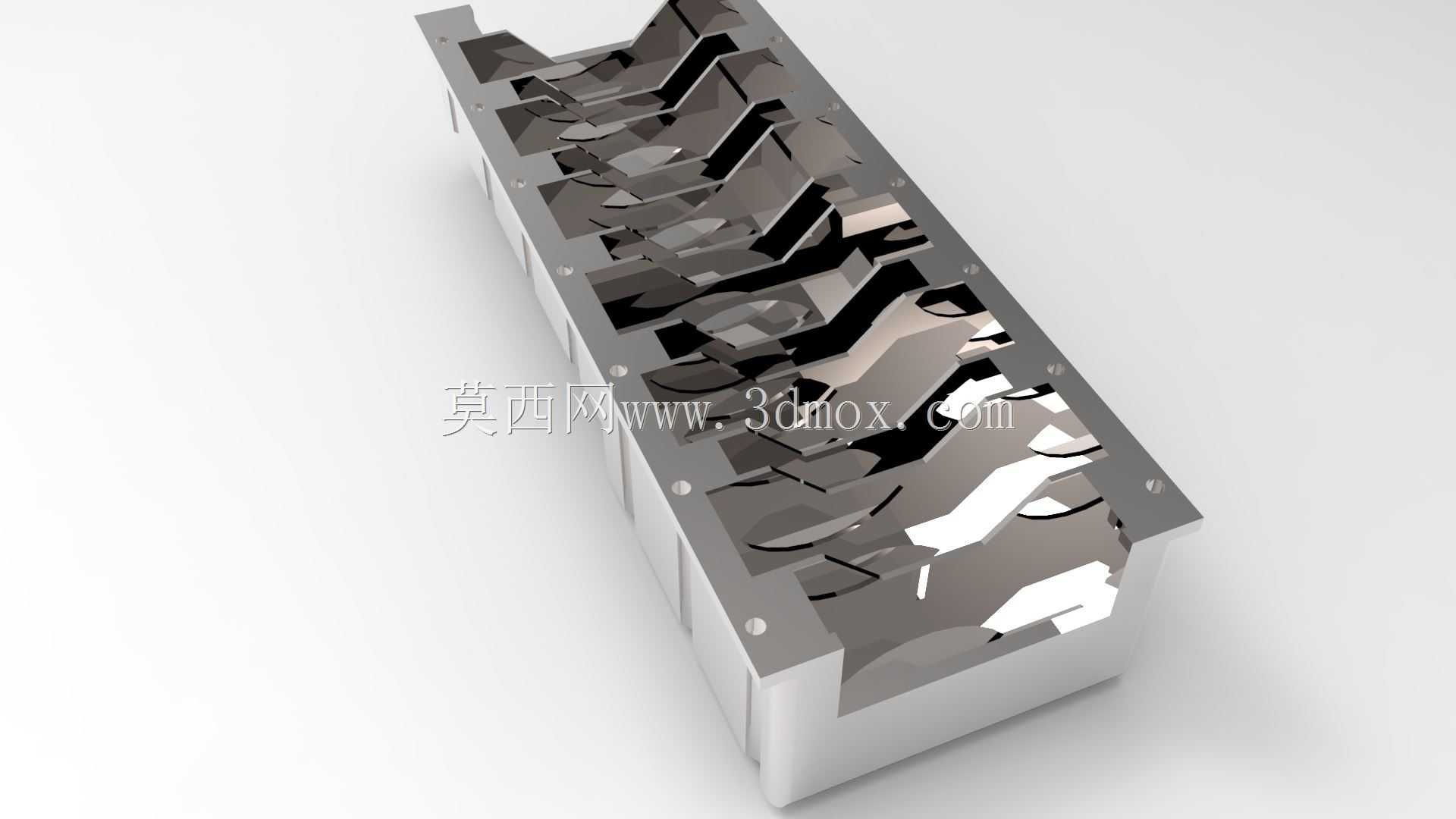

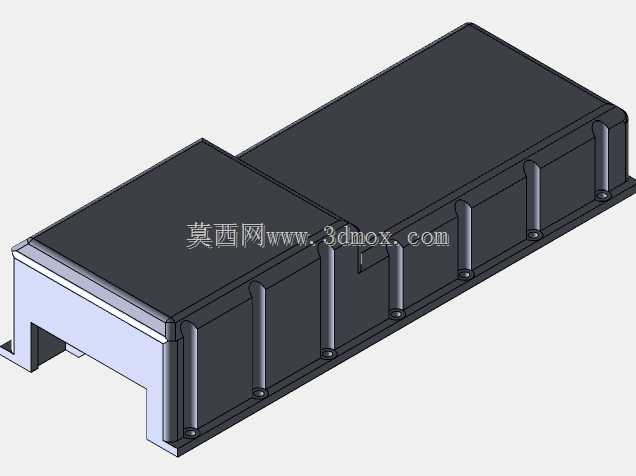

这款壳体结构主要适配直列多缸内燃机的润滑系统回路，作为曲轴箱下部的核心密封储油部件，其安装边界完全匹配对应缸体的下沿结合面，周圈布置的螺栓过孔位置与缸体预设安装孔位一一对应，安装时通过密封垫压合即可实现曲轴箱下部的密闭，避免润滑油泄漏同时阻挡外界杂质进入曲轴箱内部。从实际应用场景来看，这类壳体广泛搭载在商用车柴油机、固定式发电机组动力单元以及工程机械动力总成上，日常运行中承担着储存润滑系统循环机油、封闭曲轴箱腔体、为机油泵提供稳定供油液面的核心作用，同时壳体下部的集油区域能够承接曲轴高速运转甩落的机油，配合内部的挡油筋结构避免车辆或设备倾斜时机油液面出现大幅偏移，保证机油泵吸油口始终处于液面以下，避免吸空导致的润滑失效。设计过程中首先考虑的是壳体的刚度需求，因为其作为薄壁腔体部件，既要承受内部机油的静压力，还要承受动力运行过程中曲轴箱传递的振动，因此在外壁设置了多道纵向加强筋，既提升了壳体整体的抗变形能力，也能在设备运行时辅助散热，通过增加外壁与空气的接触面积加快机油热量的散发。壳体内部的分隔筋结构并非随意布置，每道筋的位置都对应曲轴的曲柄回转间隙，既不会干涉曲轴的高速运转，还能起到抑制机油剧烈晃动的作用，在设备急加减速或者倾斜作业时，分隔筋能够打破机油的整体涌动趋势，降低机油液面波动幅度，同时还能沉淀润滑油中的金属磨屑，让杂质沉积在壳体底部的凹槽区域，避免杂质被机油泵吸入输送到各摩擦副表面造成异常磨损。外形尺寸方面，壳体整体长度适配对应直列机型的缸体跨度，宽度方向避开了发动机悬置、起动机等周边附件的安装空间，深度则根据润滑系统所需的机油容量设定，保证加注额定容量机油后，液面高度既不会没过曲轴曲柄造成额外的运转阻力，也能满足机油泵的最小吸油深度要求。壳体上沿的法兰面平面度有严格的公差要求，安装时如果平面度超差，很容易在长期振动后出现密封失效渗油的问题，建模过程中对法兰面的螺栓孔间距做了同步约束，保证每个螺栓的压紧力能够均匀分布在密封垫上，避免局部压紧力不足导致的渗漏。
