拉杆式双作用标准液压缸结构设计

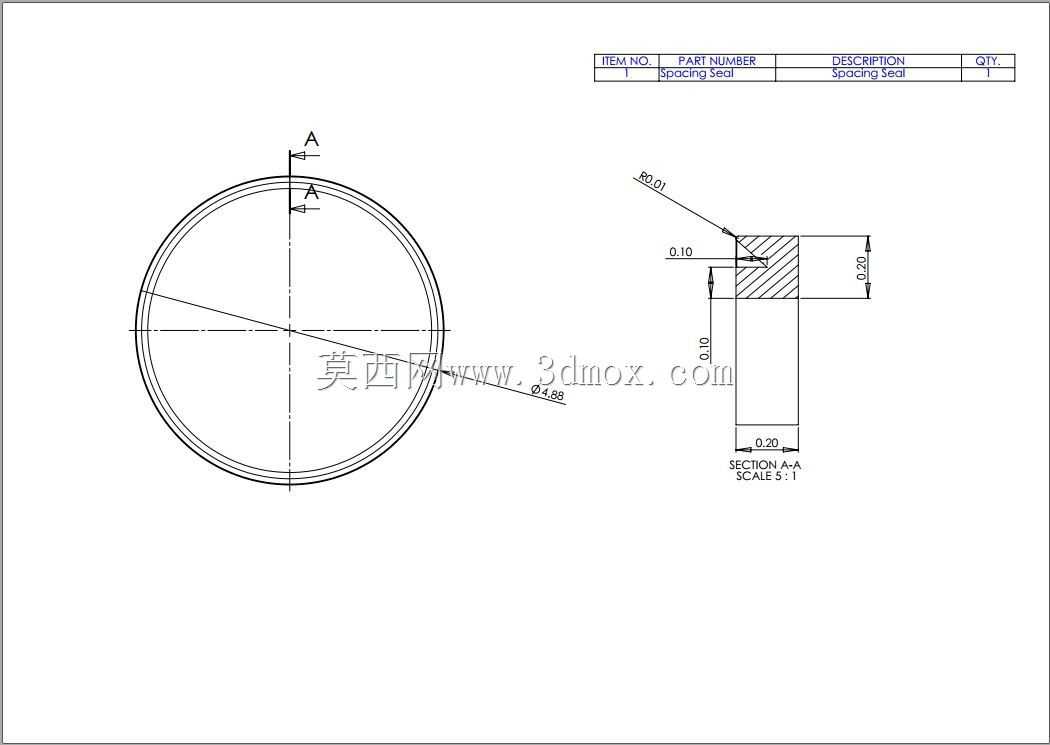

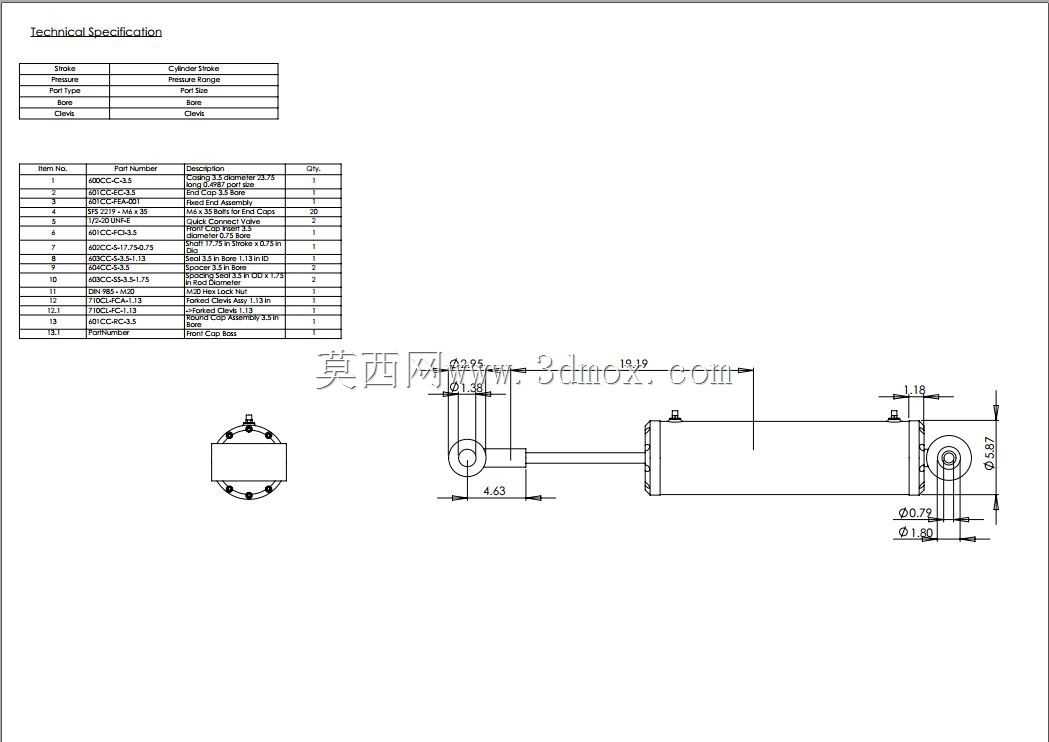

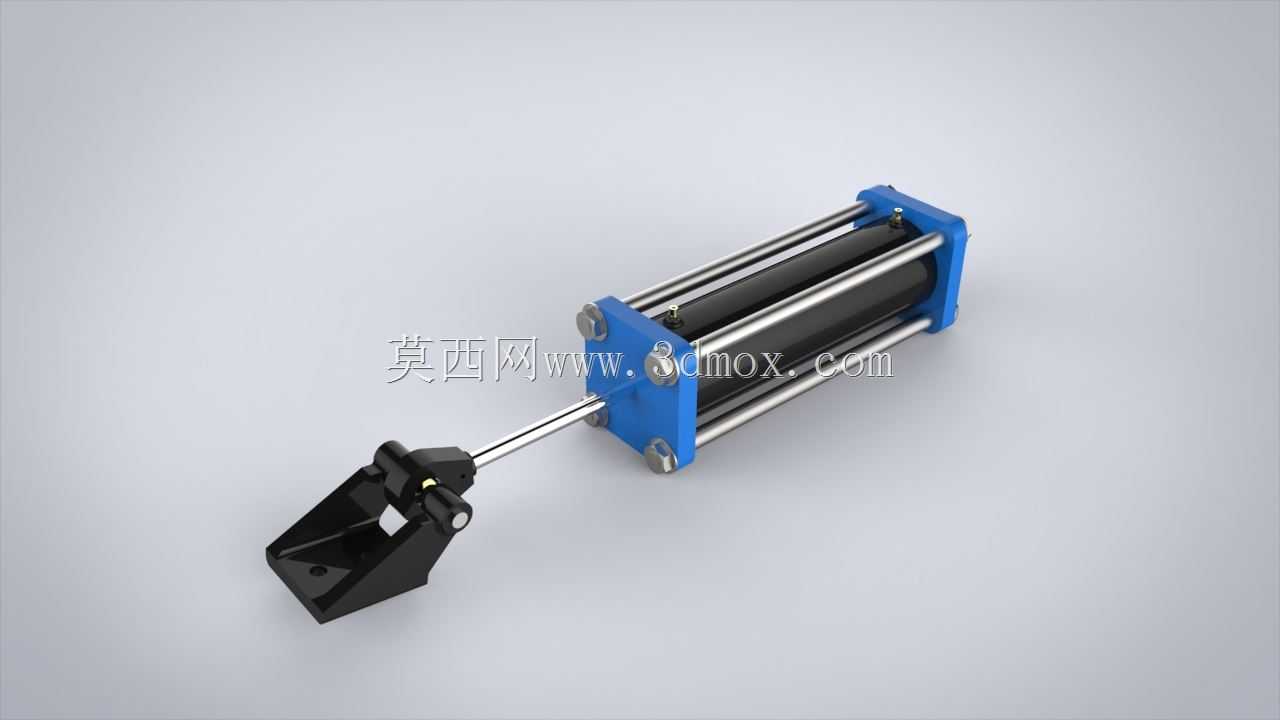

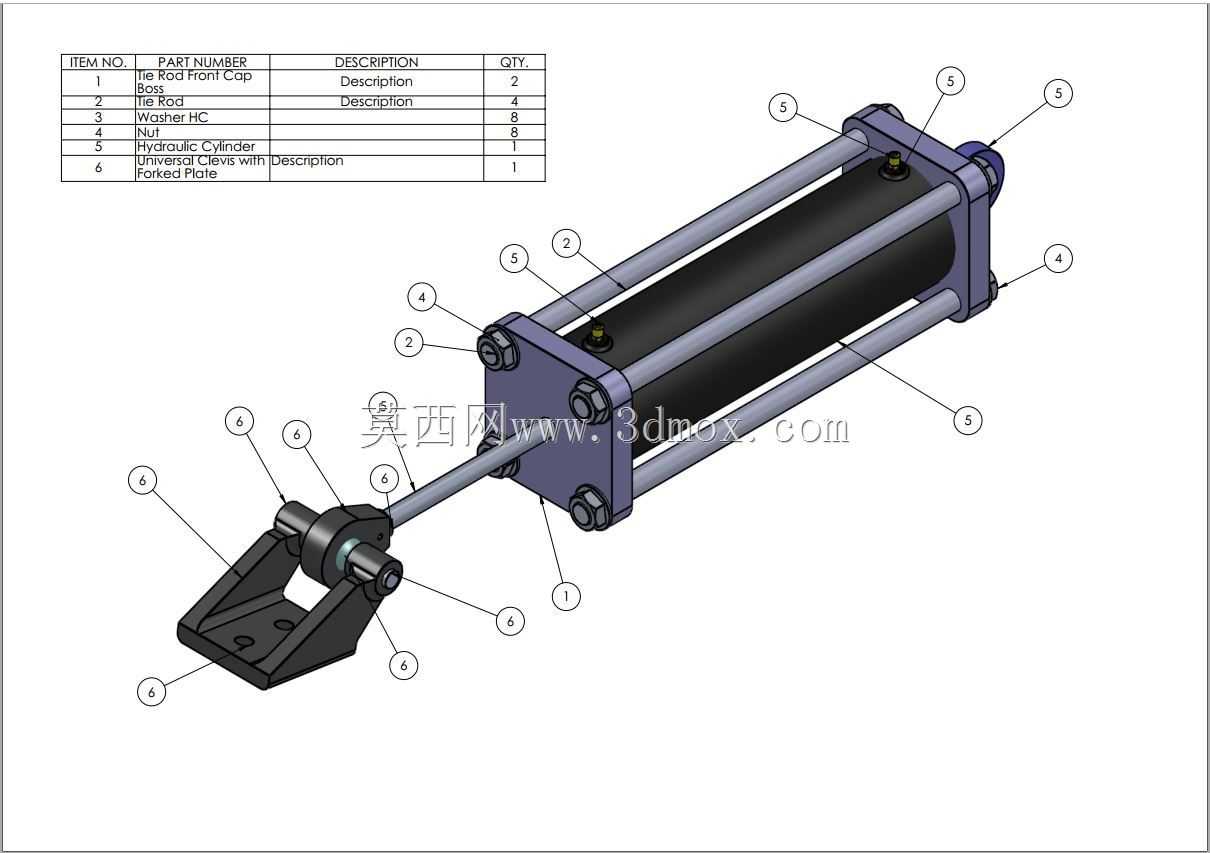

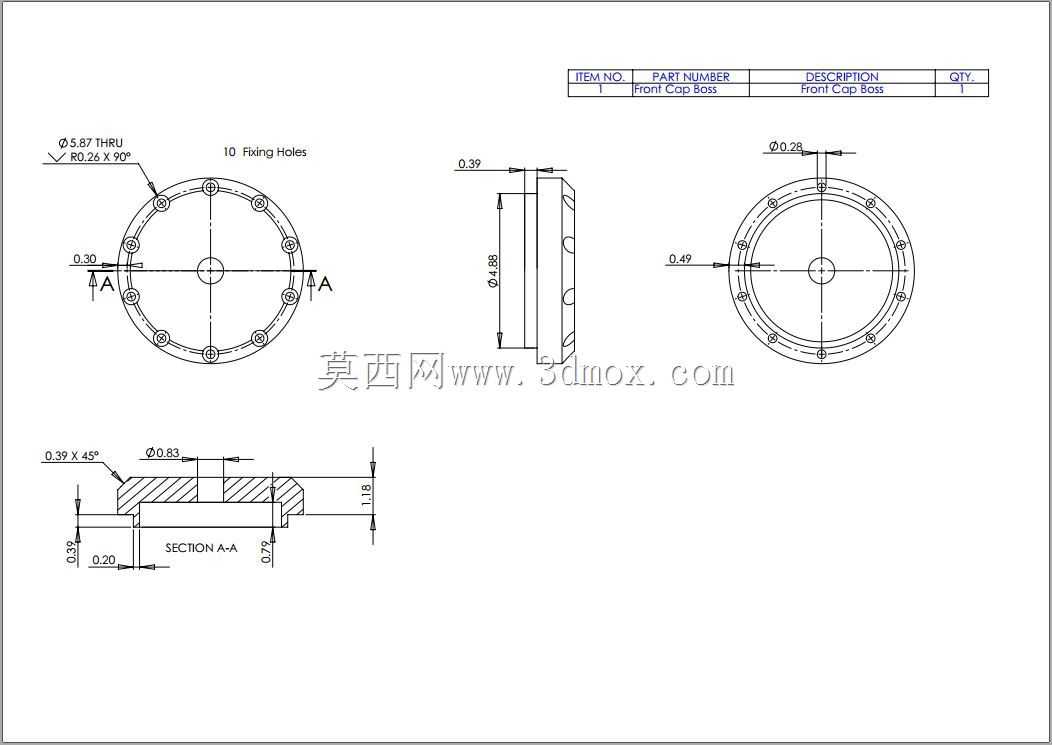

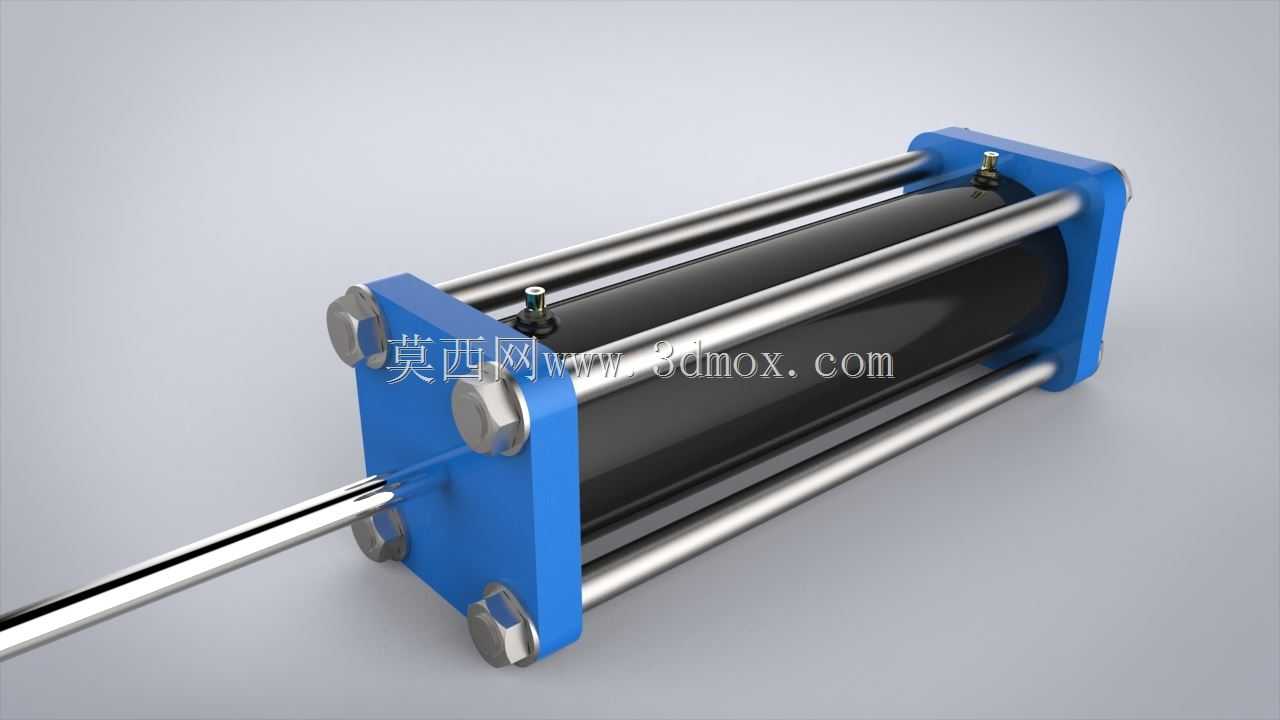

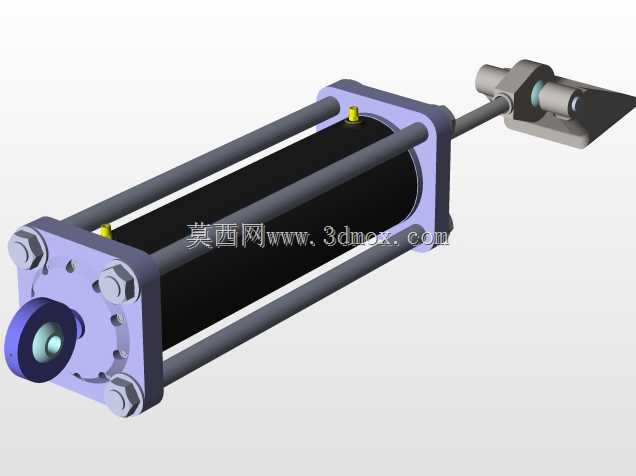

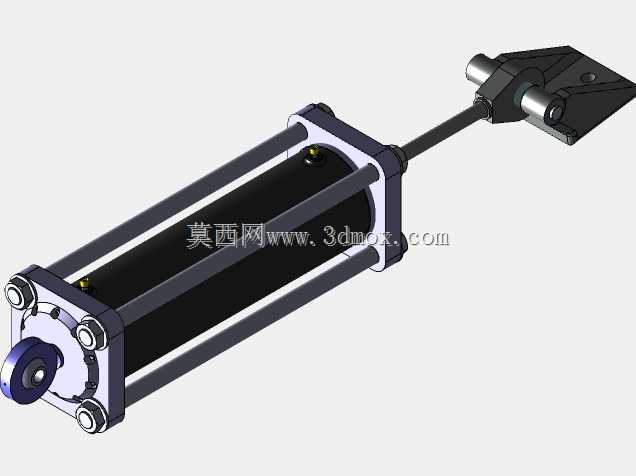

这款拉杆式双作用液压缸是液压传动系统中的核心执行元件，广泛应用于工程机械、冶金设备、注塑成型设备、重型机床、物流升降装备、农业机械等需要直线往复动力输出的场景中，能够将液压系统的压力能稳定转换为机械直线动能，承担负载推拉、重物举升、机构夹紧、工位切换、姿态调整等实际作业功能，相比气动执行元件具备输出推力大、运行平稳、负载刚性强、可实现精准位置锁止的优势，可在重载、高频往复、长时间保压的严苛工况下稳定作业。该款液压缸采用经典的四拉杆锁紧结构设计，两端端盖通过四根高强度合金拉杆配合锁紧螺母实现刚性连接，这种结构不仅具备极佳的缸筒承压能力，还便于后期拆解维护、密封件更换与行程调整，缸体密封腔体采用精密珩磨加工的无缝钢管作为缸筒内壁，表面粗糙度控制在极低范围，可大幅降低活塞往复运动的摩擦阻力，同时延长密封件的使用寿命。活塞部位采用组合式密封结构，搭配导向环与耐磨支撑环，既可以隔绝无杆腔与有杆腔的压力油窜腔，又能承受活塞运动过程中的侧向负载，避免活塞与缸筒内壁直接接触造成刮擦损伤；伸出的活塞杆表面采用高频淬火后镀硬铬处理，具备优异的耐磨、防锈、抗磕碰性能，前端盖内置防尘圈、杆用密封圈与导向套，可阻挡外界粉尘、切削液、金属碎屑进入缸体内部，同时为活塞杆提供稳定的径向支撑，避免伸出过程中出现偏摆。在安装边界设计上，该款油缸采用端盖法兰式安装结构，安装孔位对称分布在前端端盖的四个角位，可直接与设备安装面通过螺栓刚性固定，活塞杆外端预留标准外螺纹连接接口，可配套不同形式的连接头与负载端实现铰接或者刚性连接，设计过程中充分考虑了管路布置空间，缸筒两端的油口位置预留了足够的管接头安装空间，避免与周边结构件产生干涉，同时油口通径匹配油缸的运行速度需求，可保证进回油过程中压力损失控制在合理范围，不会因为通径过小造成油缸运行卡顿、爬行等问题。整体结构紧凑，拉杆外置的设计也方便运维人员日常检查锁紧螺母的预紧状态，及时发现松动隐患，相比焊接式油缸具备更好的维护性与结构通用性，可通过更换不同长度的拉杆与缸筒快速适配不同行程的使用需求，大幅降低生产制造与备件储备的成本。
