平衡重式内燃叉车整机装配结构设计

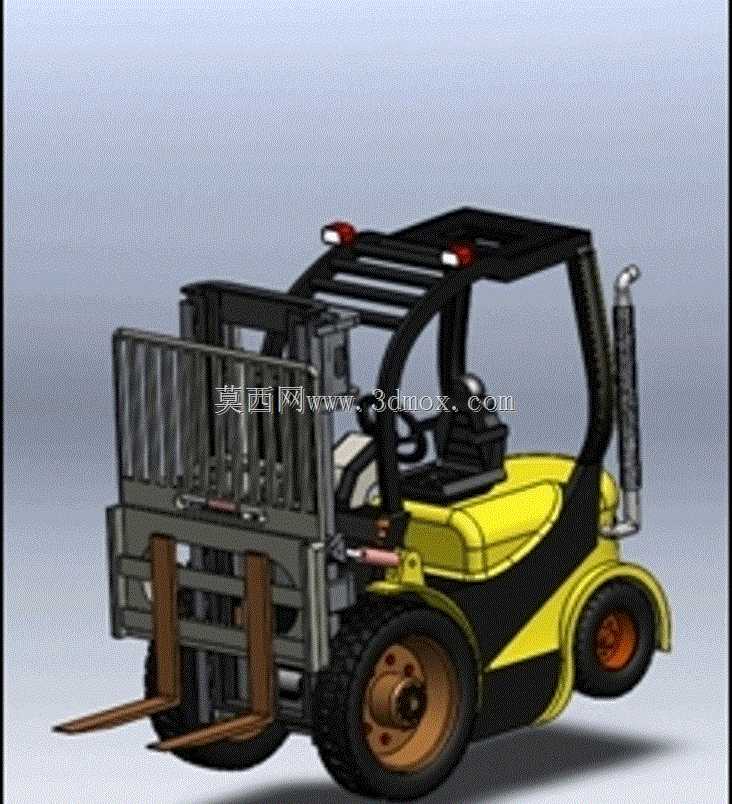

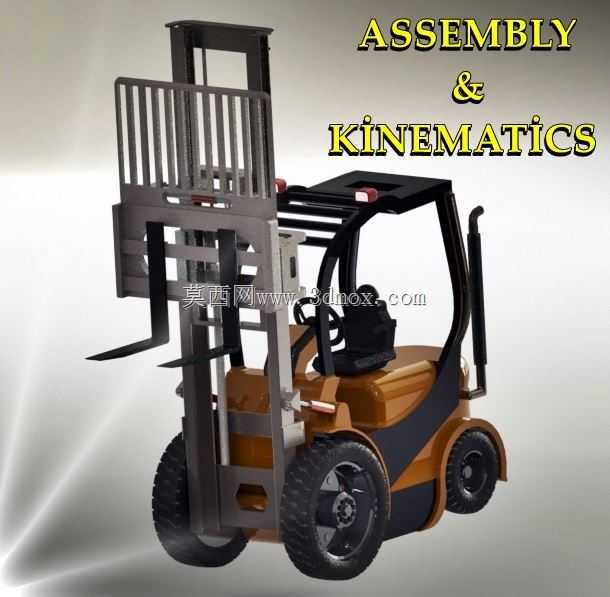

这款平衡重式叉车的三维装配模型，完整还原了厂内物流转运场景下核心装卸设备的全部结构细节，覆盖从货叉起升机构、门架总成、驾驶室操控单元到动力底盘、转向驱动系统的全部件装配关系，可直接用于运动学仿真验证、结构受力校核以及新员工设备结构认知教学场景。在实际工业应用中，这类叉车主要承担生产车间原材料上线、成品仓货物堆垛、装卸货月台短距离转运、厂区重型工件移位等作业，可适配托盘货物、非标工装载具、裸装重型构件等多种承载对象，是制造业厂区、物流仓储节点、港口货场中不可或缺的物料搬运核心设备。从功能特性来看，模型完整还原了叉车的两级起升门架结构，包含起升油缸、倾斜油缸、链条传动组件、货叉架滑移动副等核心运动部件，可模拟货叉升降、门架前后倾斜、整车转向行驶等全工况动作，能够直观呈现设备作业时各部件的运动干涉边界，为后续的结构优化、作业范围测算提供精准的三维参照。在设计思路上，该模型遵循实际叉车的载荷分布逻辑，将整车配重块布置于车体尾部，平衡前部货叉承载时的倾覆力矩，同时严格按照实际设备的人机工程要求设定驾驶室空间、操控件位置，确保驾驶员操作视野、操作行程都符合真实作业的使用需求；液压管路的排布也完全参照实车布局，避开运动部件的运动轨迹，避免作业过程中出现管路磨损、干涉的问题。从外形尺寸与安装边界来看，该模型还原的叉车为常规3吨级内燃平衡重叉车，整车长度包含货叉部分适配标准厂区通道宽度，最小转弯半径满足常规车间内的通道转弯需求，起升高度覆盖常规仓库货架的堆垛层高要求，门架缩回时的整体高度可满足厂区限高门、集装箱入口的通行要求，各部件的安装配合间隙完全参照实车装配公差设定，比如驱动桥与车架的连接位置、转向轮的转角限位结构、护顶架与驾驶室的安装点位都和真实设备保持一致，既可以用于虚拟场景下的作业动线规划，也能为叉车的改装、属具加装提供精准的尺寸参照，帮助设计人员快速验证不同属具适配后的整车作业范围与载荷变化。
