汽车铰链零件多工位级进冲压模具

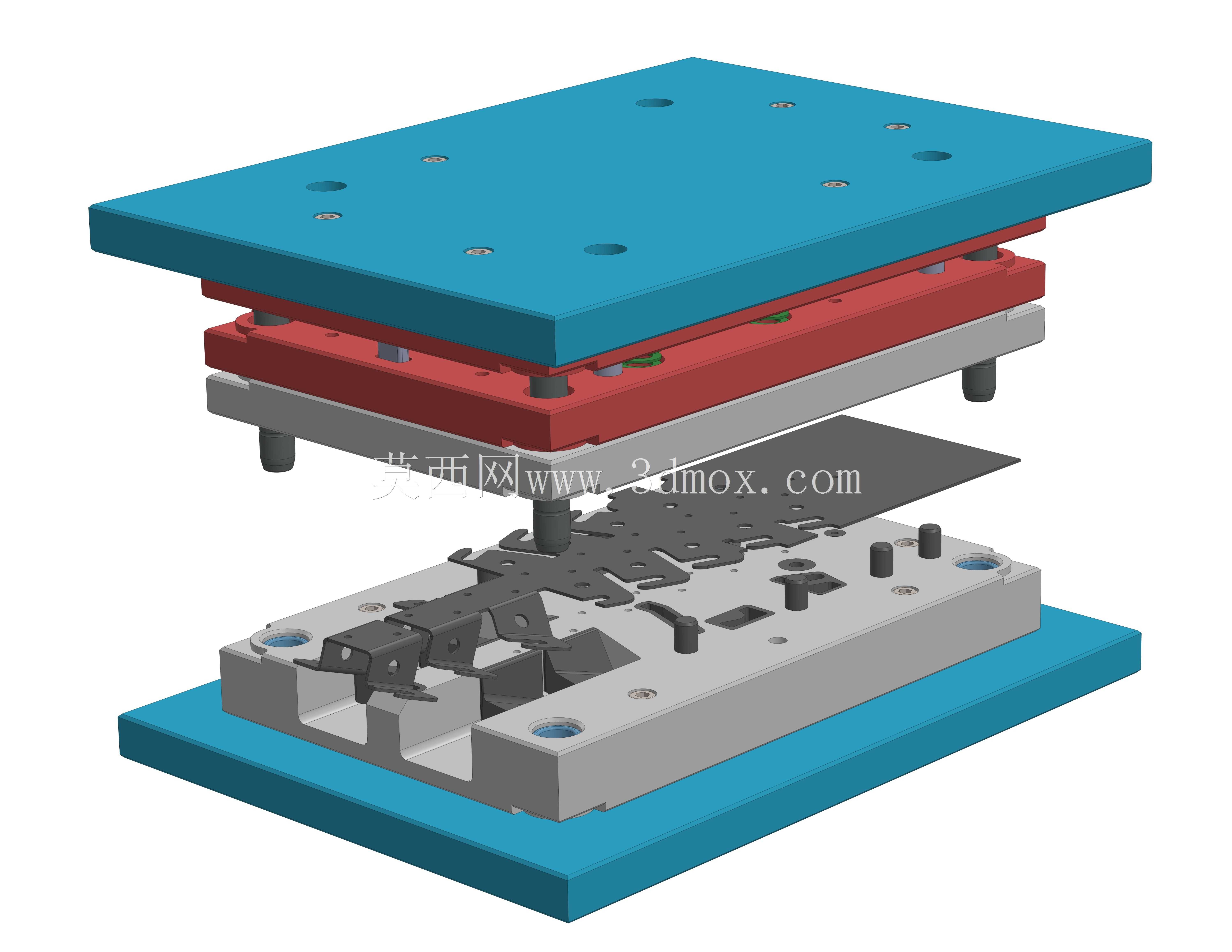

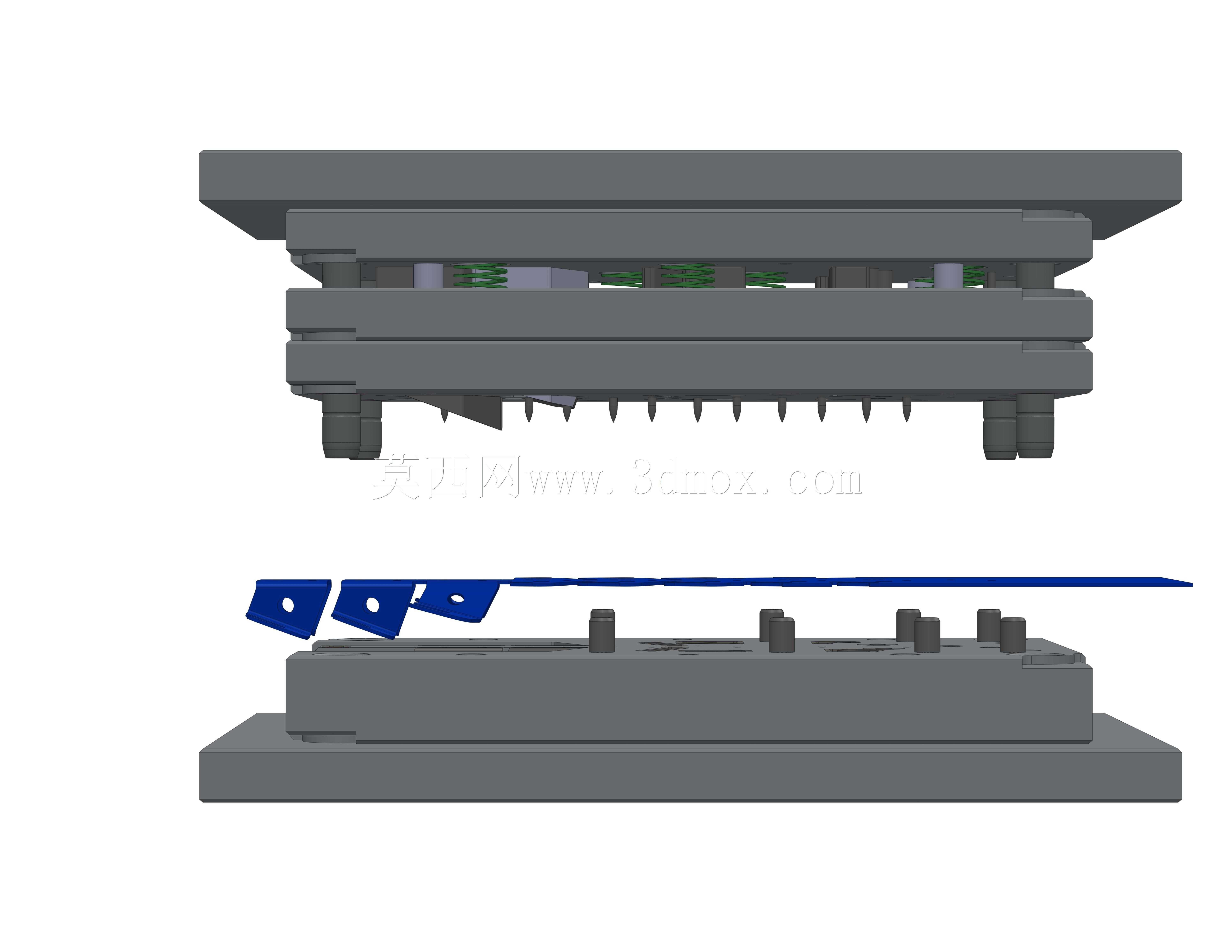

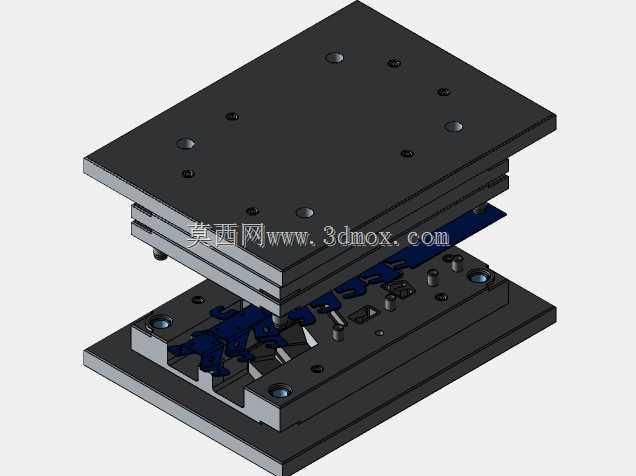

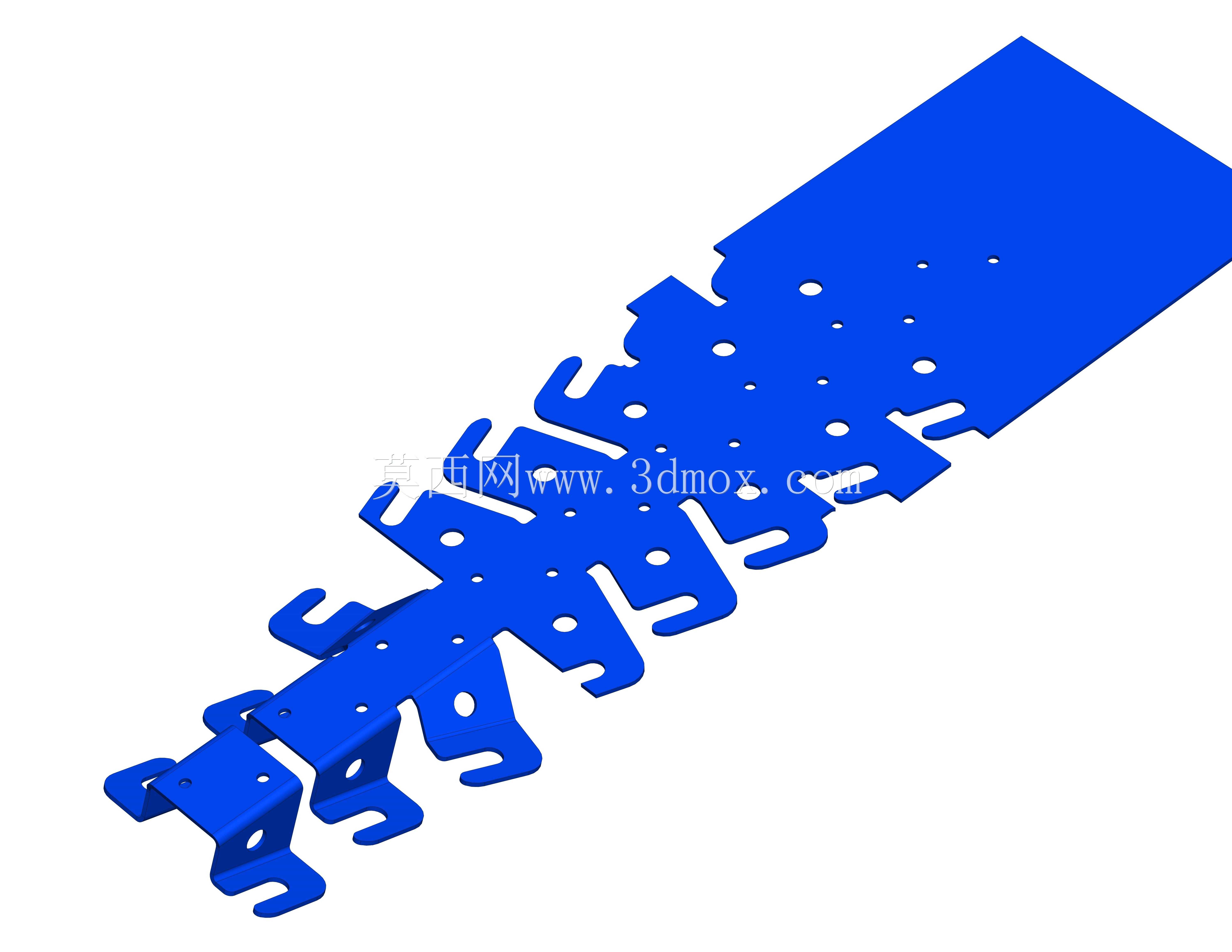

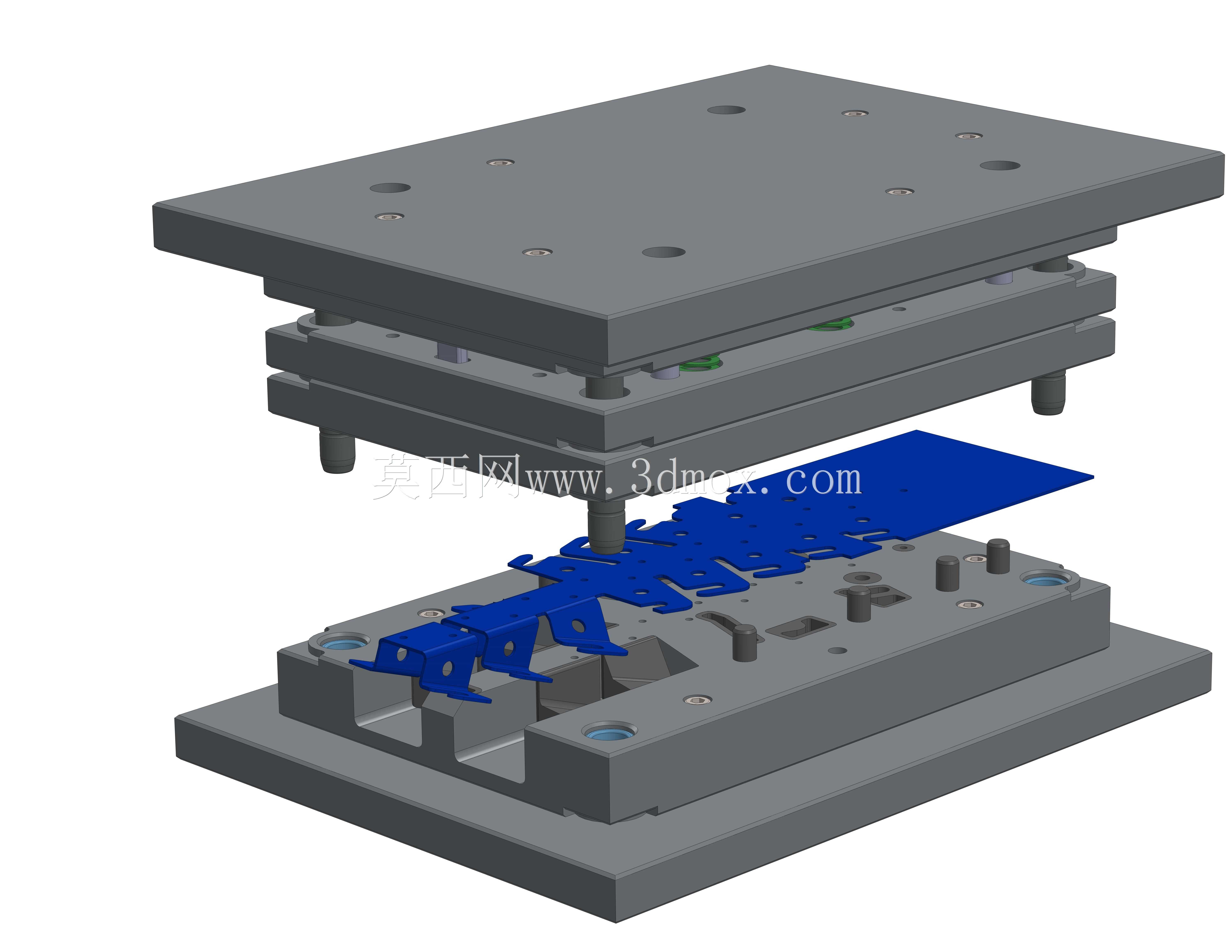

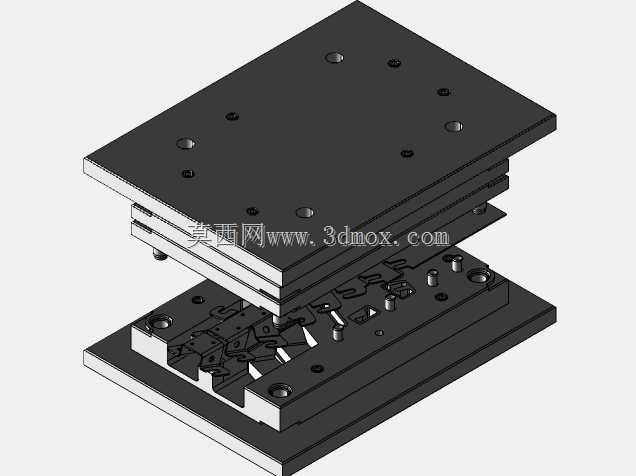

该套模具属于多工位级进冲压模具，主要应用于汽车车身铰链类金属结构零件的批量连续冲压生产场景，适配汽车零部件制造车间高速冲床的自动化连续冲压产线，可在单次冲床行程内完成多道冲压工序，实现带料从原材料到成型零件的一体化加工，无需多台设备分步周转，大幅提升汽车铰链类零件的生产效率与加工一致性。模具整体采用上下模分层叠装结构，上模部分设置有模柄安装位、冲孔凸模、折弯成型镶块、卸料弹性组件，下模部分对应设置凹模镶块、导料板、浮料销、定位挡料结构，上下模通过四角的导柱导套实现精准合模导向，合模过程中可依次完成条料的冲孔、切边、折弯、成型、落料全工序加工，条料沿导料板方向步进送料即可连续产出合格零件。模具的安装边界适配常规开式或闭式机械压力机的工作台面尺寸，上模座预留的模柄安装孔可直接与冲床滑块连接固定，下模座设置的螺栓沉孔可通过T型螺栓与冲床工作台锁紧固定，合模行程适配常规薄板冲压的冲程范围，可加工厚度0.8-2mm的冷轧钢板、镀锌钢板等汽车常用钣金材料。设计过程中针对汽车铰链零件的结构强度要求，在成型工位设置了局部加压整形结构，避免折弯部位出现回弹超差问题，同时在易磨损的冲切工位采用镶块式结构，可单独更换磨损镶块无需整体报废模仁，降低后期维护成本；卸料板采用弹性卸料结构，搭配均匀分布的矩形弹簧提供卸料力，可避免冲压过程中带料粘附凸模，保证送料顺畅；导料板上设置的浮料销可在开模状态下将条料顶起至合适送料高度，配合自动送料机实现无人化连续生产。整套模具的结构排布充分考虑了工位间的工序衔接合理性，各工位的冲压力分布均衡，避免偏载导致的导柱磨损过快问题，模座采用高强度铸铁材质加工，保证长期冲压作业下的结构刚性，减少模座变形对零件精度的影响，生产出的铰链零件尺寸精度可满足汽车装配的公差要求，适配汽车车门、引擎盖等部位铰链组件的装配需求，可直接用于量产线的零件冲压加工。
