汽车弯管开槽成型加工凹模结构

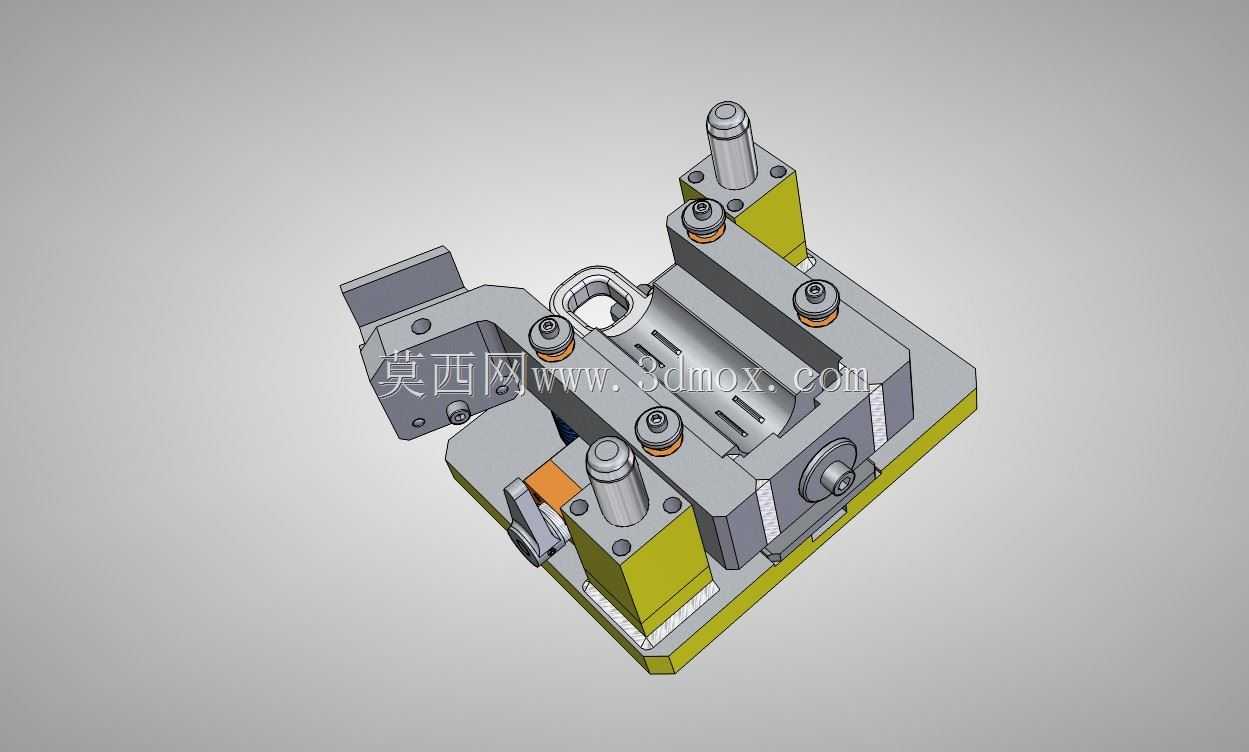

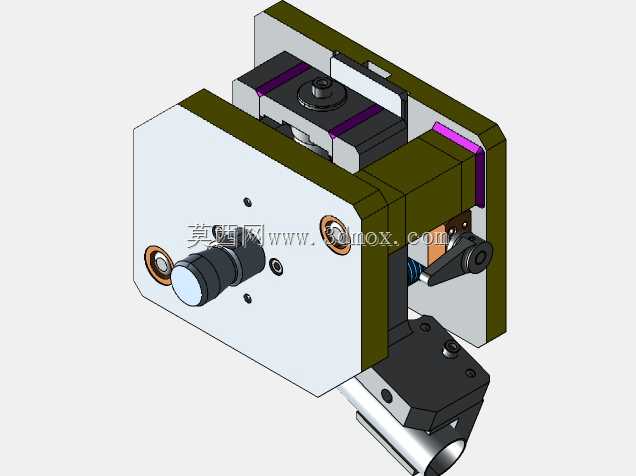

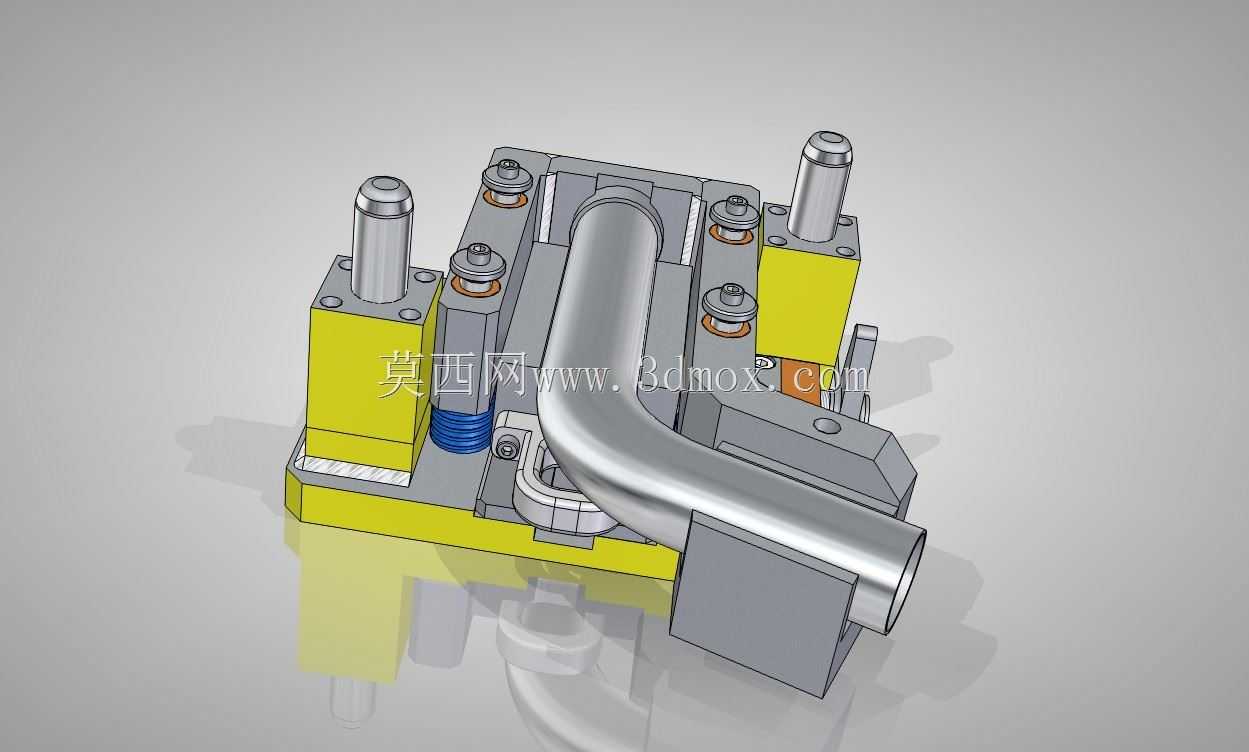

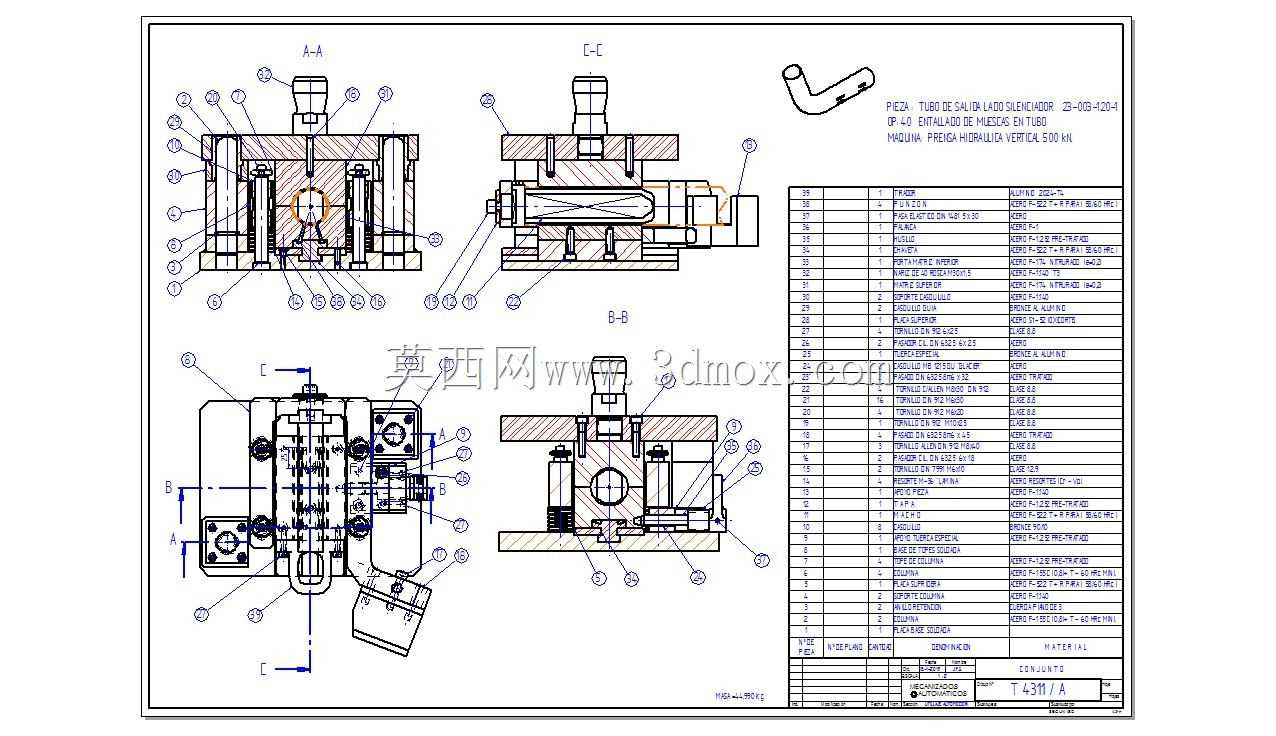

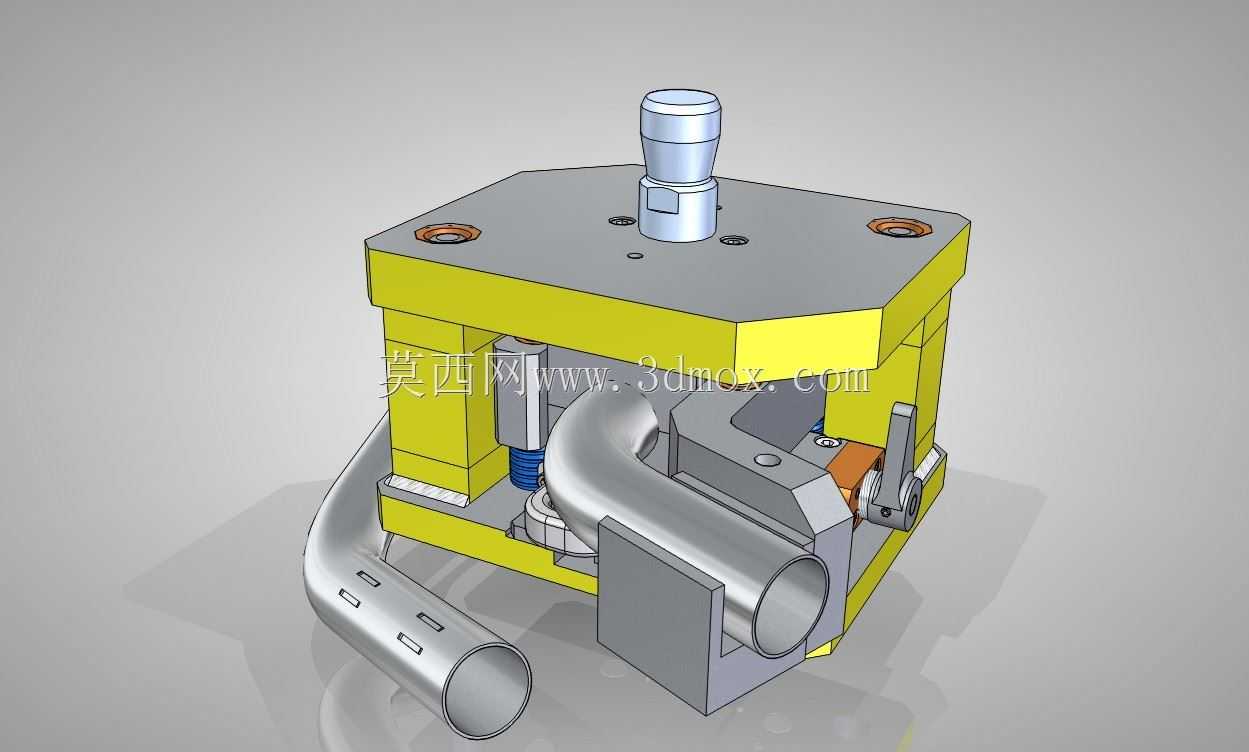

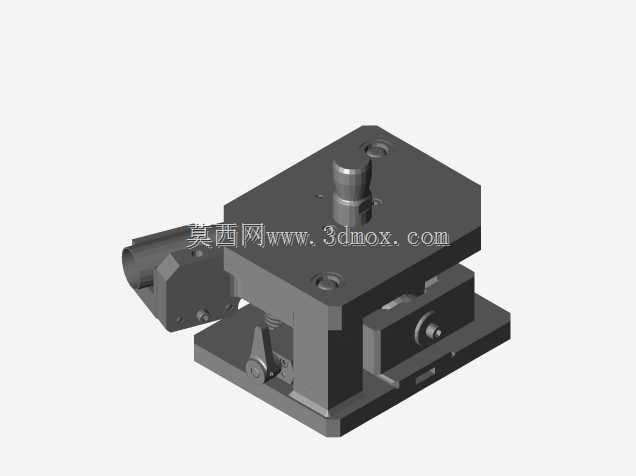

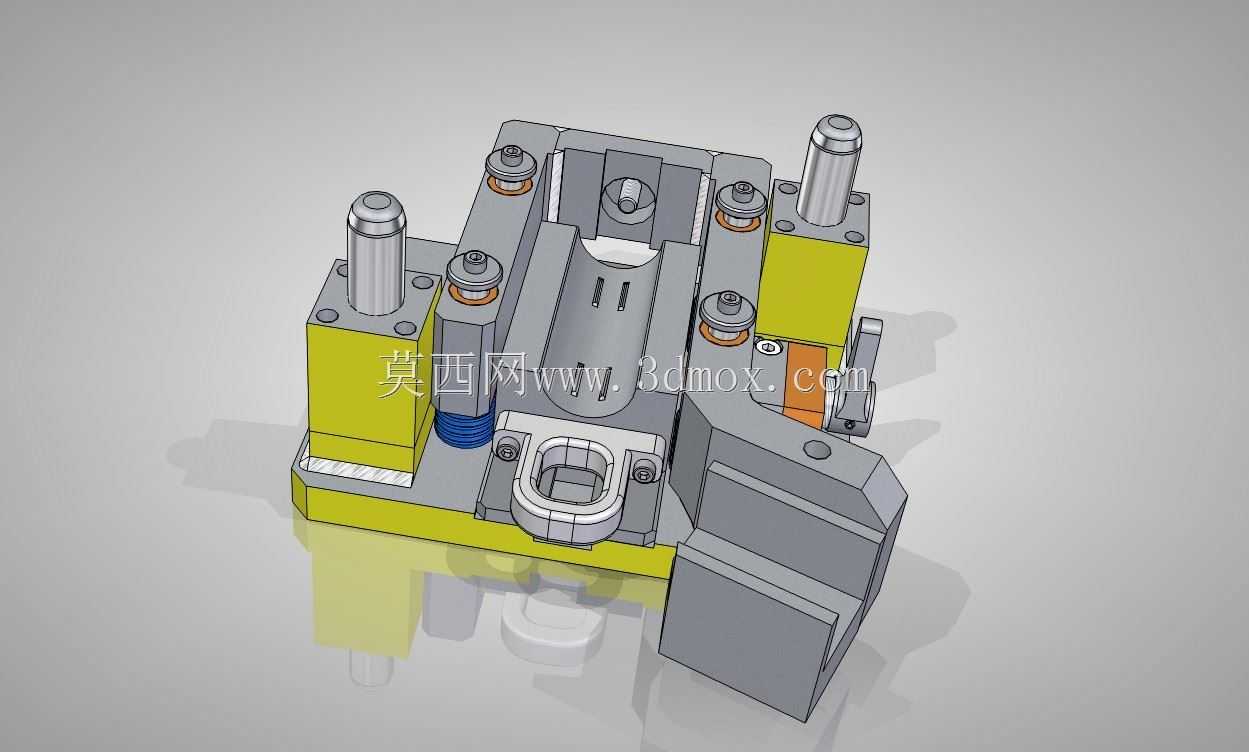

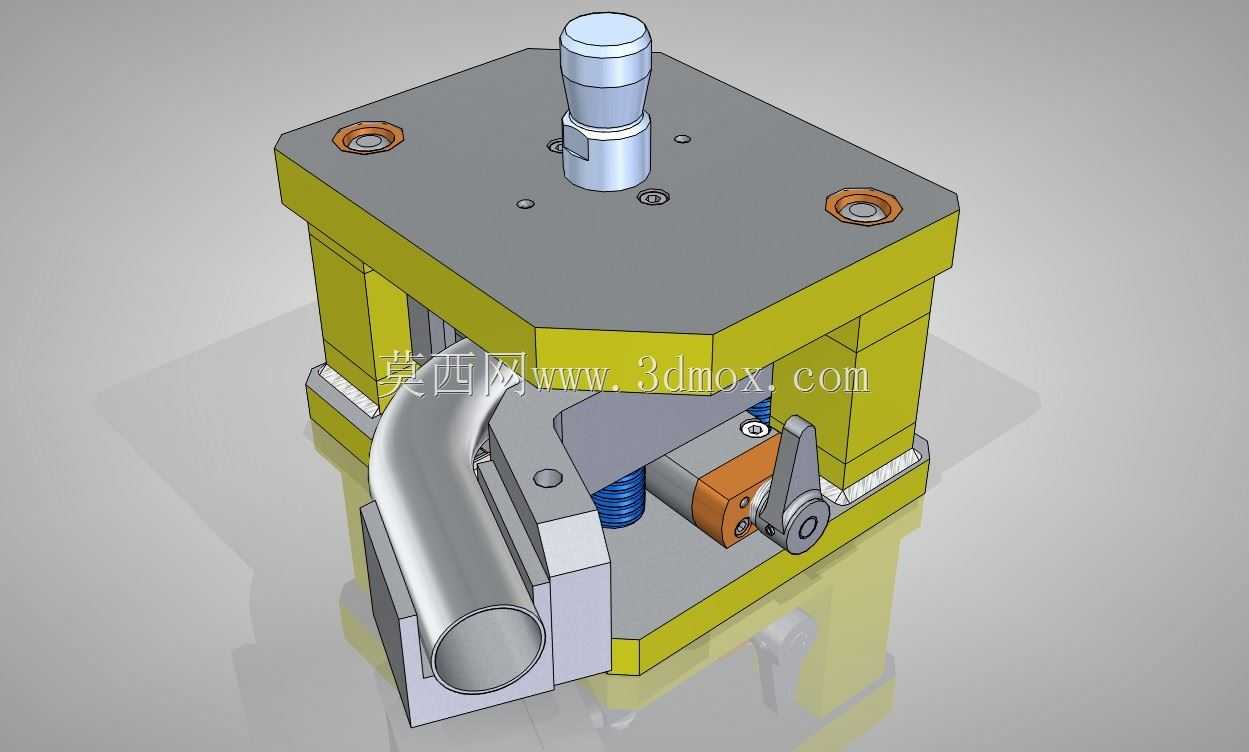

这款凹模结构主要应用于汽车排气系统金属弯管的侧壁开槽加工作业场景，适配小批量多批次的弯管类零件精密冲压工序，可直接安装在对应吨位的普通开式压力机工作台面使用，无需额外定制专用机床基座，适配多数常规冲压生产车间的现有设备条件。整套模具采用模座导向式结构设计，上下模座通过四角的导柱导套实现精准合模导向，合模过程中可保证上下模仁的对位精度控制在0.02mm以内，避免冲裁过程中出现偏载啃模的问题，有效延长模具核心工作部件的使用寿命。模具的定位结构采用仿形弯管支撑座搭配快速夹钳的设计，操作人员放置待加工弯管时，可直接将管件卡入仿形支撑槽内，扳动侧边的快速压杆即可完成工件的装夹固定，无需反复调整定位位置，单工件装夹耗时可控制在5秒以内，大幅提升上下料的作业效率。核心的冲裁凹模刃口采用镶块式设计，针对弯管侧壁不同位置的开槽需求，可单独更换对应位置的刃口镶块，无需整体更换模仁部件，大幅降低模具后期的维护成本，同时刃口镶块采用硬质合金材料制作，可承受连续冲裁过程中的高频冲击，保证连续加工10万件以上刃口无明显磨损。模具的上模部分设置有独立的弹性卸料结构，冲裁完成上模回程时，卸料板可在弹簧弹力作用下将卡在上模的管件平稳推出，避免工件随上模抬升出现变形掉落的问题，保证加工完成的管件外形尺寸符合设计要求。整套模具的安装边界尺寸控制在300mm*280mm*320mm以内，工作台安装孔位适配常规压力机的T型槽间距，无需额外加工转接板即可完成安装固定，模架顶部的模柄采用标准直径规格，可直接与压力机滑块的装夹孔配合锁紧。在实际生产过程中，该模具可完成弯管侧壁多个不同角度腰型槽的一次同步冲裁，相比传统的铣削开槽工艺，加工效率提升8倍以上，同时冲裁成型的槽口边缘无毛刺、无翻边，槽位位置精度可稳定控制在±0.1mm以内，完全满足汽车排气管件的装配精度要求，适配壁厚1.2mm-2.0mm的不锈钢或镀锌钢管加工需求，可覆盖多数乘用车型排气系统连接弯管的开槽加工需求。模具内部还设置有冲裁废料自动滑落通道，冲裁产生的金属废料可顺着模座内部的斜面滑落到模具下方的废料收集槽内，无需操作人员频繁清理模腔内部的废料，避免废料堆积在刃口位置造成工件压伤或者刃口崩损的问题，进一步提升连续生产的稳定性。
