风电机组集成发电机行星齿轮减速机结构

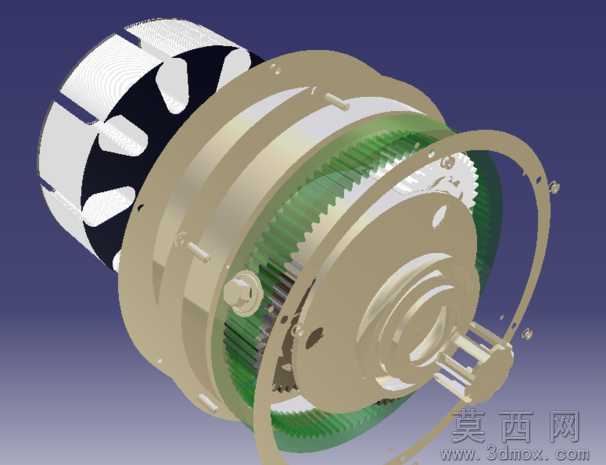

本模型采用自顶向下的参数化建模流程搭建，首先依据风电机组传动链的额定功率、输入转速、传动比要求完成核心参数定义，先构建行星轮系的基准轴线与装配约束骨架，依次完成太阳轮、行星轮、内齿圈、行星架的齿形参数化建模，齿廓采用渐开线标准方程生成，保证啮合精度符合机械设计标准；随后完成发电机定转子、绕组、壳体、端盖、输出轴、密封件、连接紧固件的逐一建模，所有零件均添加完整的几何约束与尺寸关联，修改核心传动参数即可快速完成整体结构的迭代调整，建模过程严格遵循机械装配逻辑，无冗余特征与干涉结构。

参数设计层面，模型匹配风电机组的实际工况需求，行星减速级设定合理的传动比参数，齿轮模数、齿宽、压力角均按照重载传动要求选取，发电机部分的定子槽数、转子极数、绕组排布尺寸均对应兆瓦级风电机组的配套规格，所有配合尺寸均标注公差等级，轴承位、密封位的尺寸精度符合通用机械加工要求，可直接导出工程图用于生产参考。

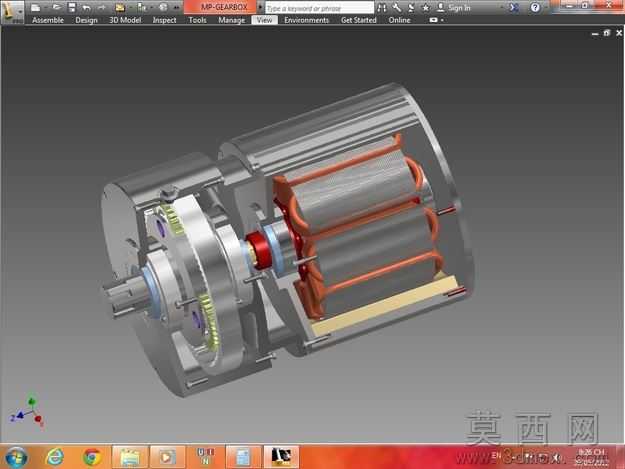

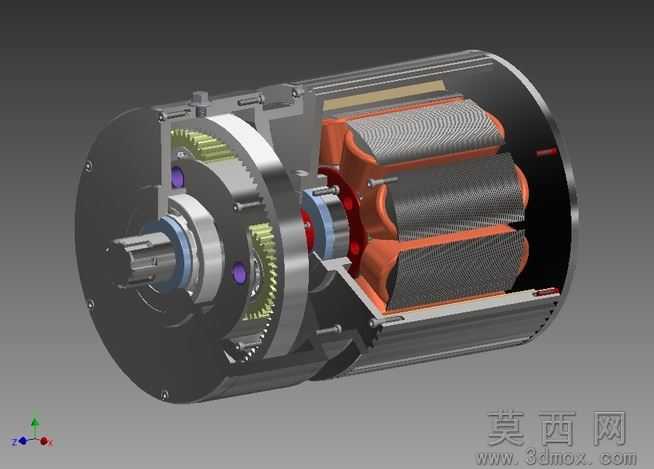

渲染材质部分，模型采用工业级真实材质配置，齿轮部件赋予调质合金钢材质，添加表面淬火后的金属光泽与细微加工纹理，发电机绕组赋予绝缘漆包覆的铜质材质，壳体采用铸铝材质添加哑光磨砂质感，密封件采用丁腈橡胶材质，紧固件采用镀锌钢材材质，渲染后采用剖视视角展示内部结构，各部件材质区分清晰，可直观分辨不同功能组件的位置与形态。

结构原理上，该集成结构将发电机与行星齿轮减速机整合为同轴一体化结构，风轮输入的动力直接接入行星架，通过行星轮与太阳轮、内齿圈的啮合实现减速增扭，减速后的动力直接传递至发电机转子，带动转子旋转切割定子绕组磁感线完成发电，一体化结构取消了传统的联轴器连接环节，大幅缩短传动链长度，提升传动效率与结构可靠性，降低风电机组机舱的整体重量与安装难度。

软件兼容层面，模型提供STEP、IGES通用中性格式文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件，导入后可直接进行结构编辑、运动仿真、有限元分析等操作，同时附带STL格式文件可直接用于3D打印验证结构，配套的效果图文件可直接用于方案汇报与教学演示。

研发教学应用层面，该模型可作为风电传动系统研发的基础参考模型，帮助研发人员快速验证一体化传动结构的布局合理性，也可作为高校机械专业《机械设计》《风电装备设计》课程的教学案例，用于讲解行星轮系传动原理、发电机结构、机电一体化集成设计思路，也可用于机械建模培训的实操案例，帮助学习者掌握参数化建模、装配约束、大型机械结构剖视展示的相关技巧。
