二冲车轮配套螺旋弹簧式减震悬挂结构

该悬挂结构主要适配小排量二冲程动力的两轮代步车轮组，广泛应用在轻型越野摩托、场地竞技小跑车、短途代步轻便摩托的行走系统中，核心作用是承接车轮与车架之间的力传递，同时过滤行驶过程中路面凹凸带来的冲击震动，避免刚性冲击直接传递至车架造成结构疲劳，也能大幅提升驾乘过程的平顺性，降低骑手长时间操控的疲劳感，在非铺装路面的场地骑行场景中，还能通过自身的伸缩形变让车轮始终贴合地面，保证轮胎抓地力的稳定输出，避免车轮弹跳造成的动力流失或操控失控。

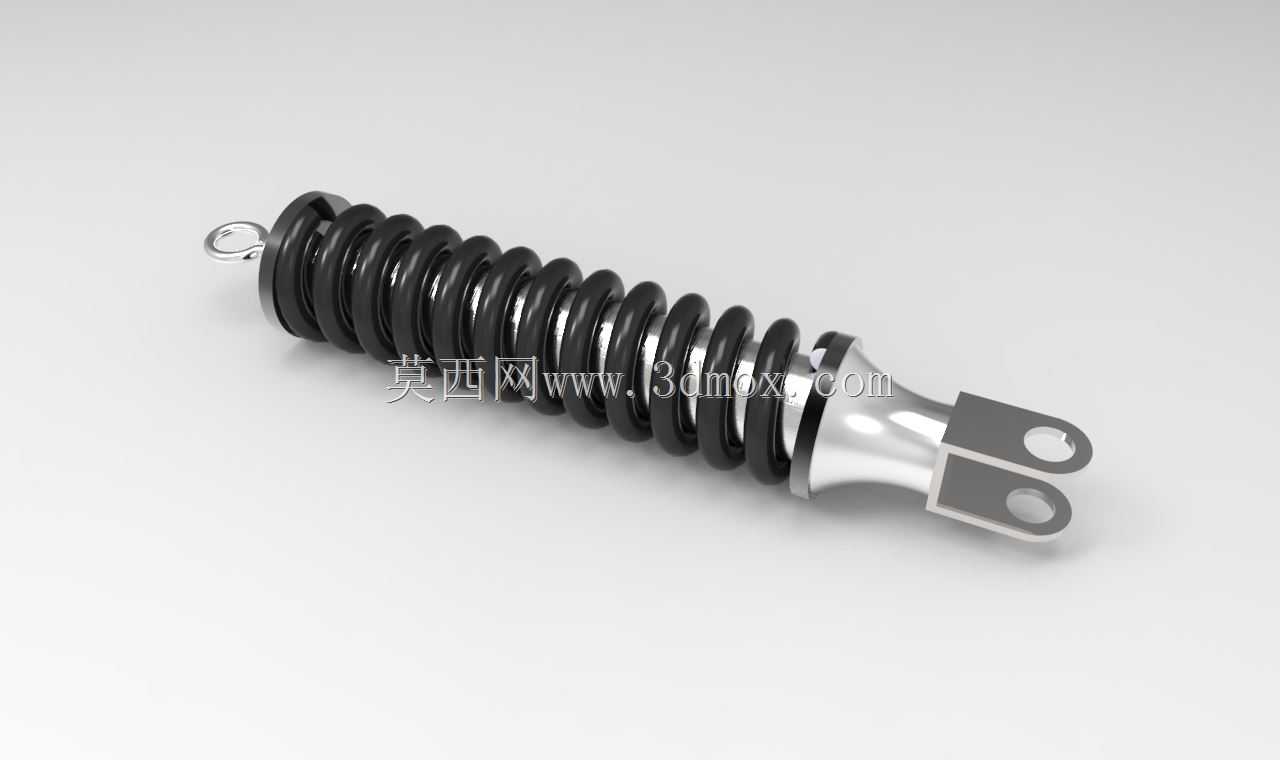

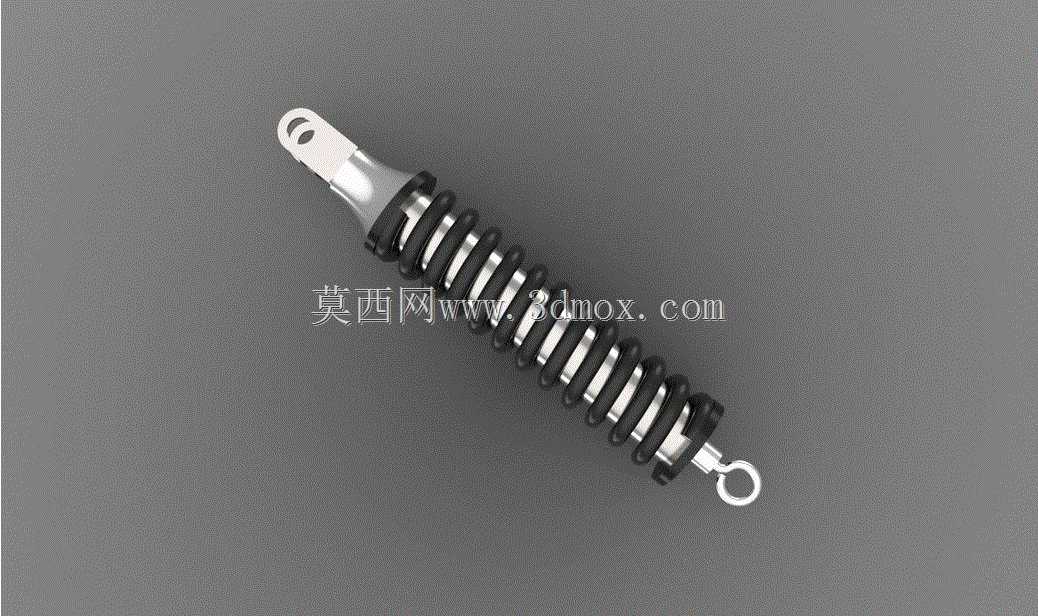

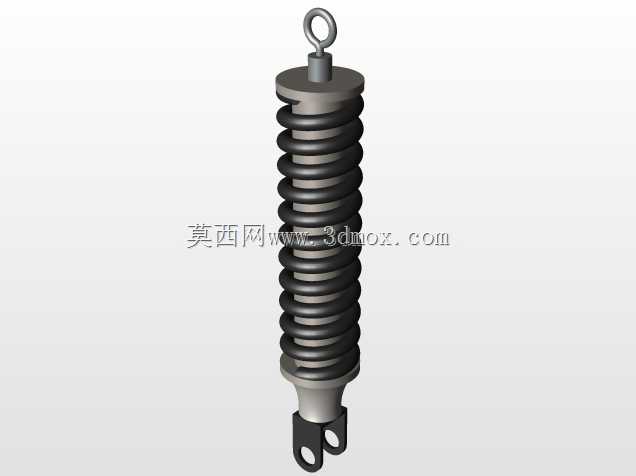

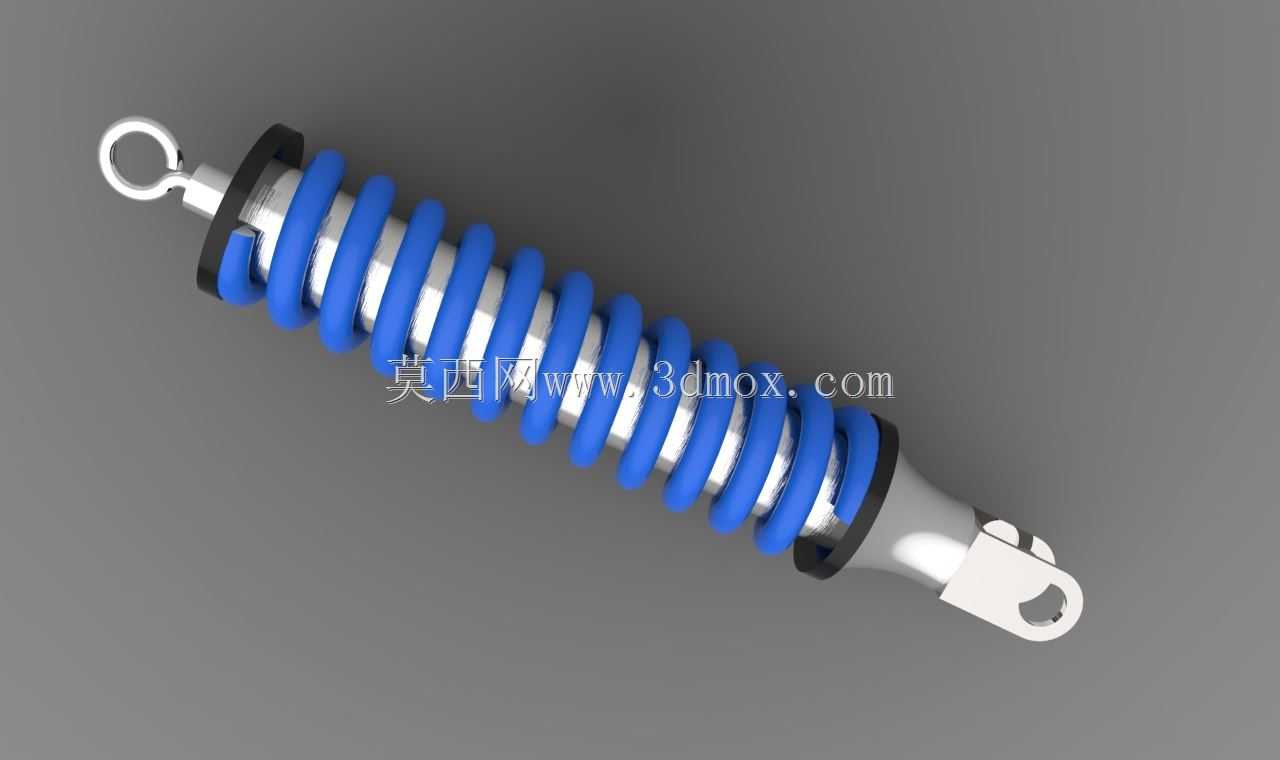

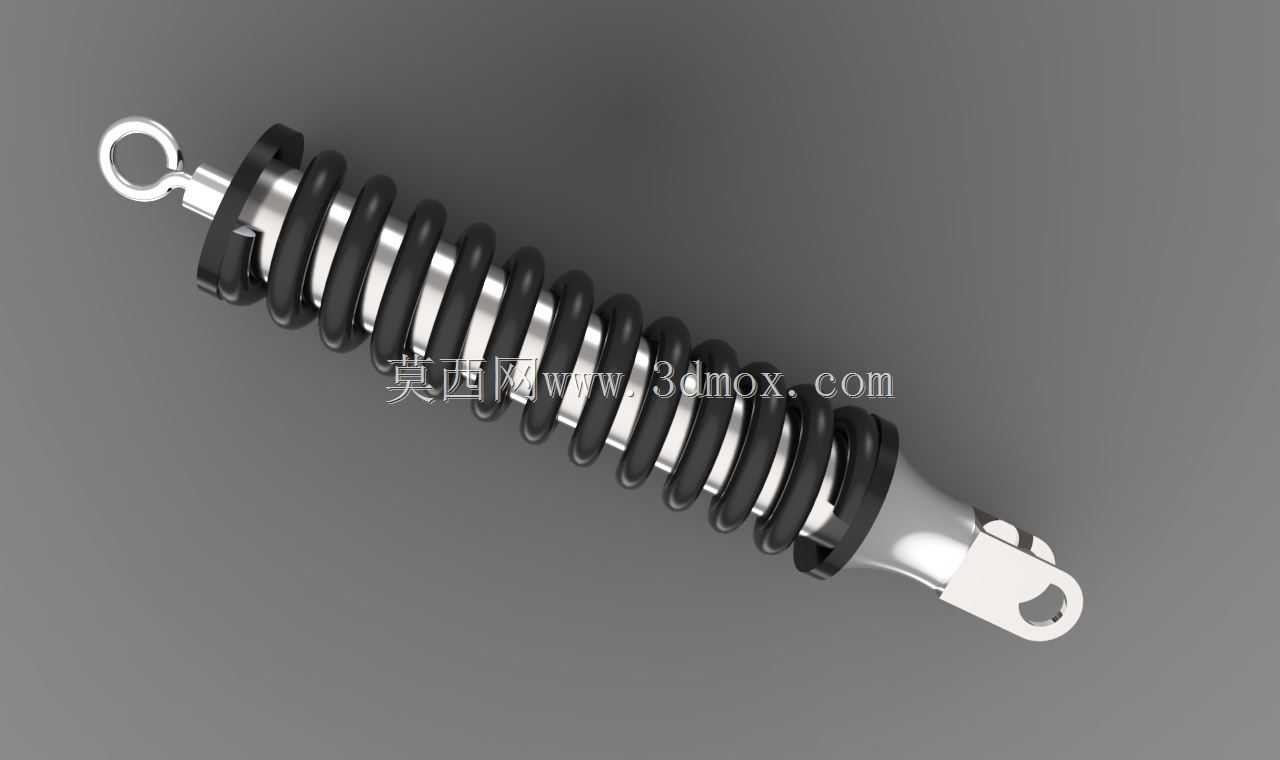

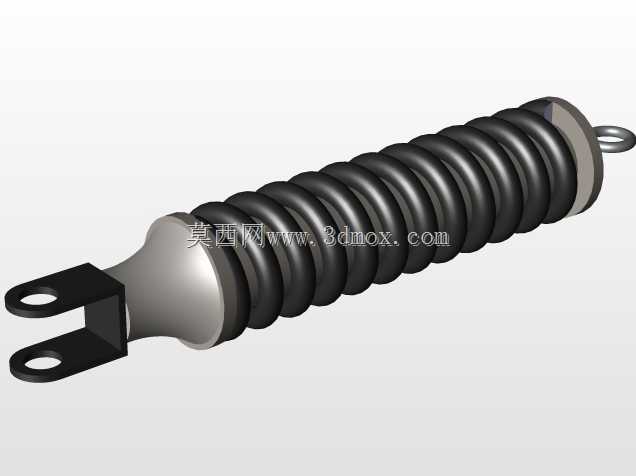

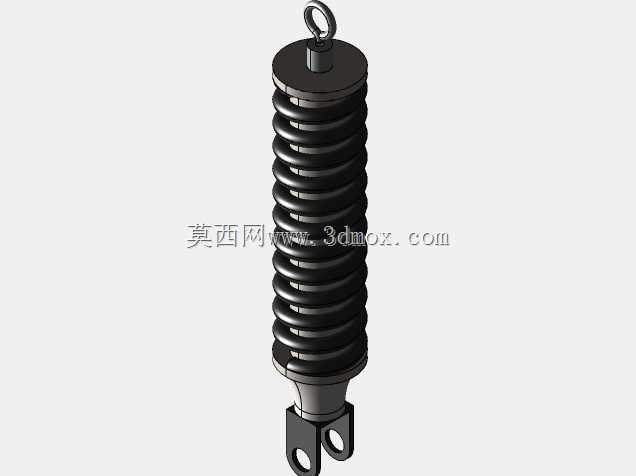

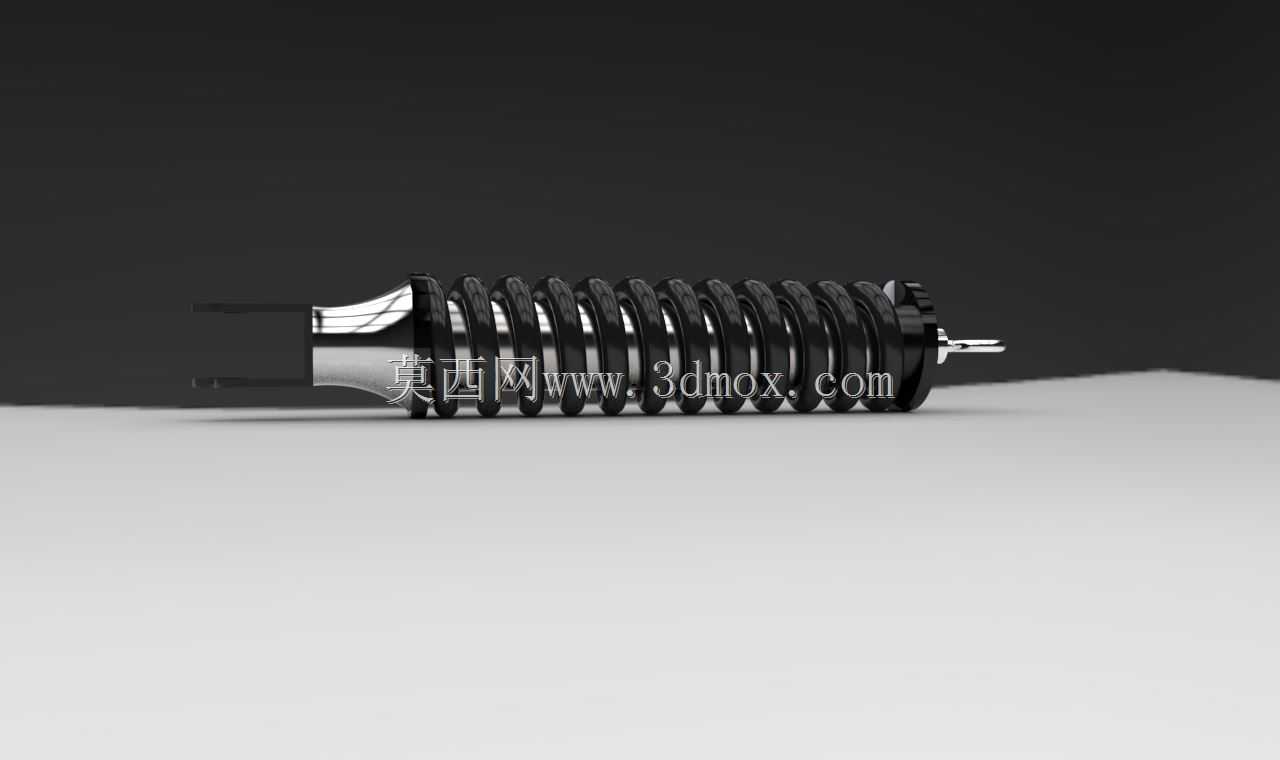

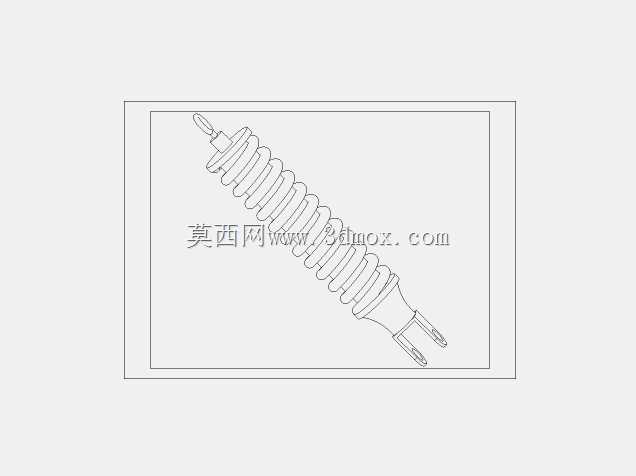

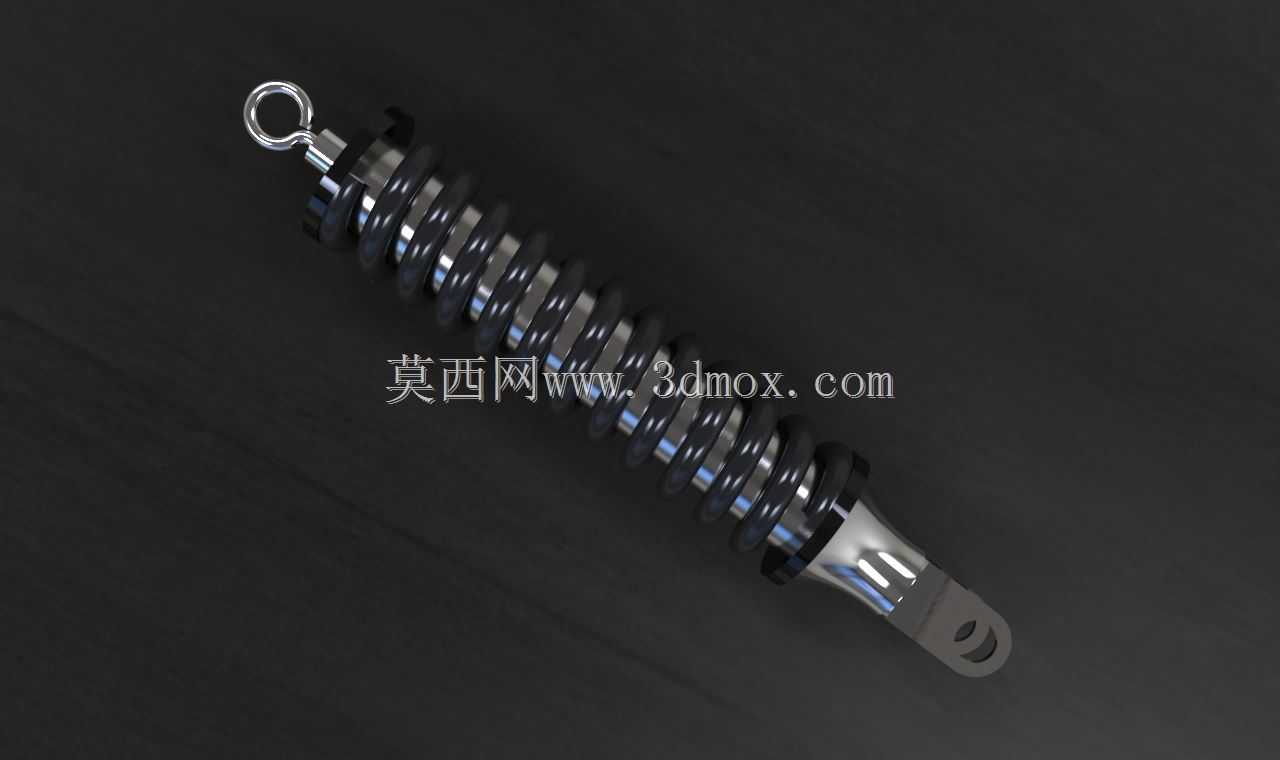

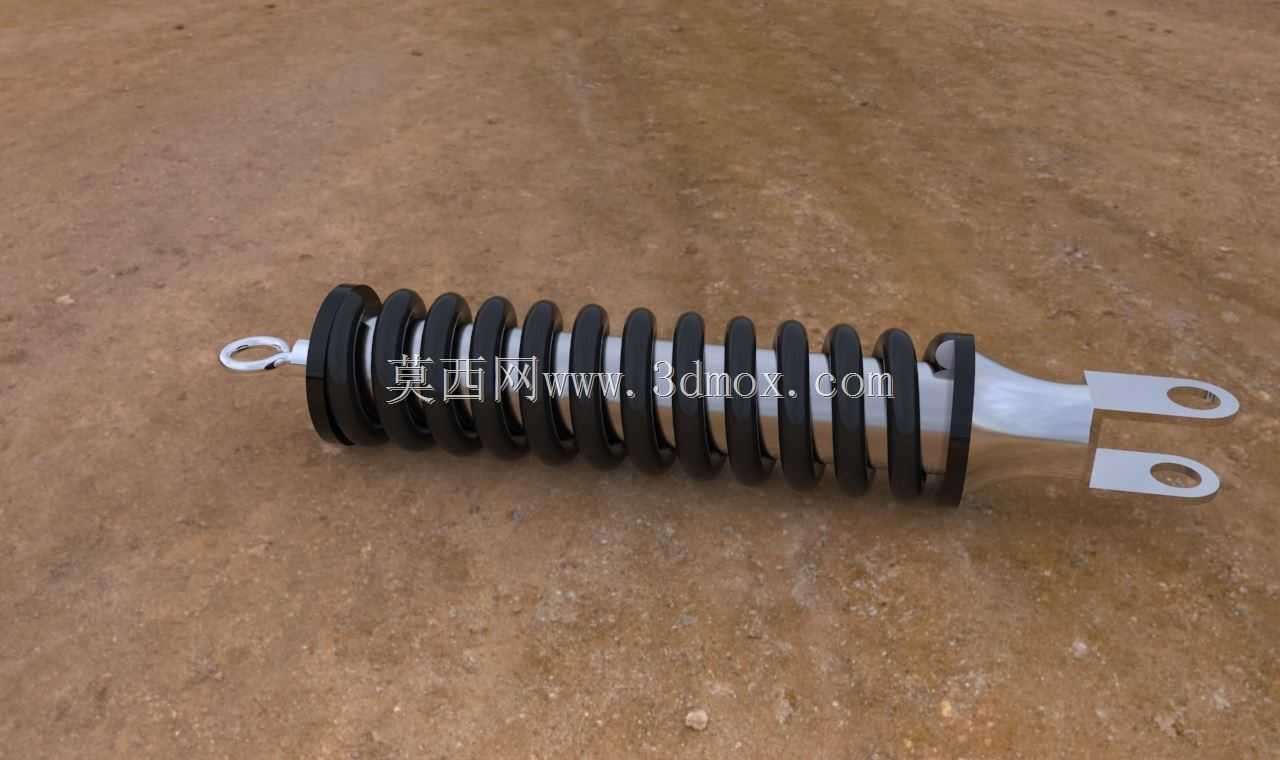

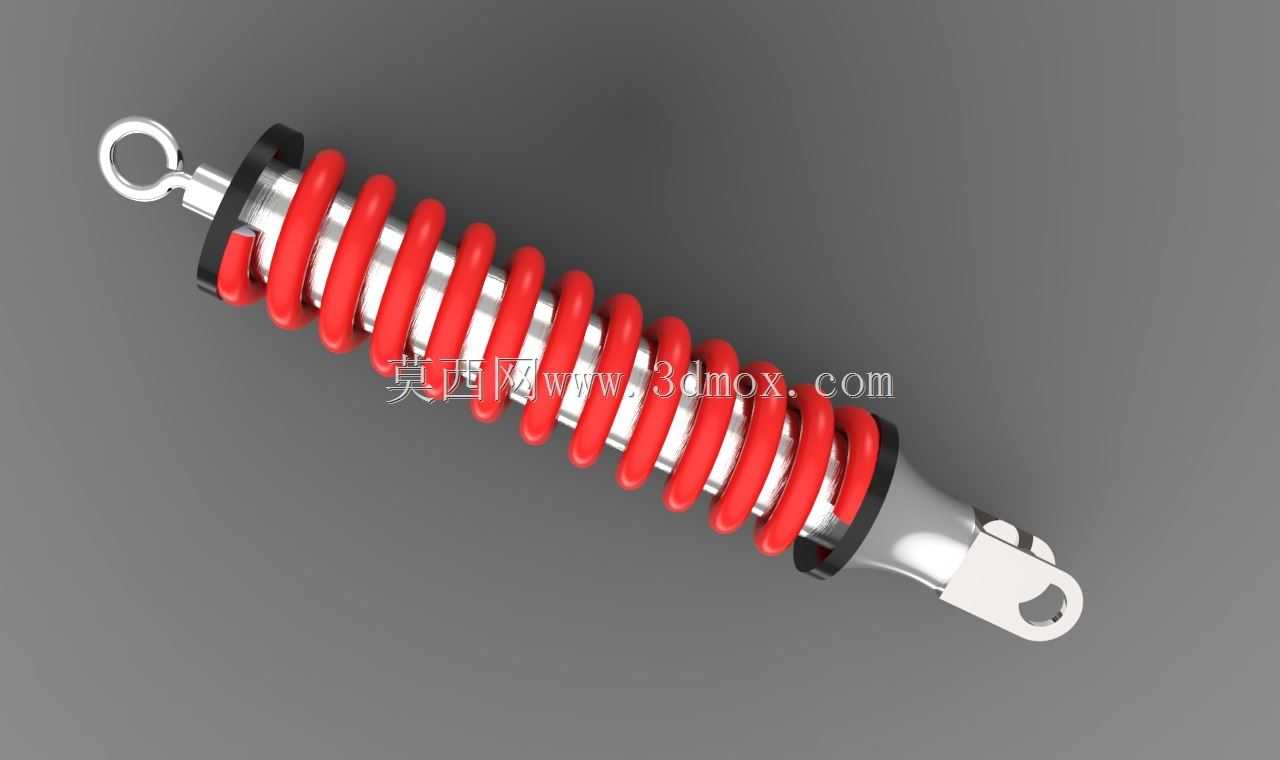

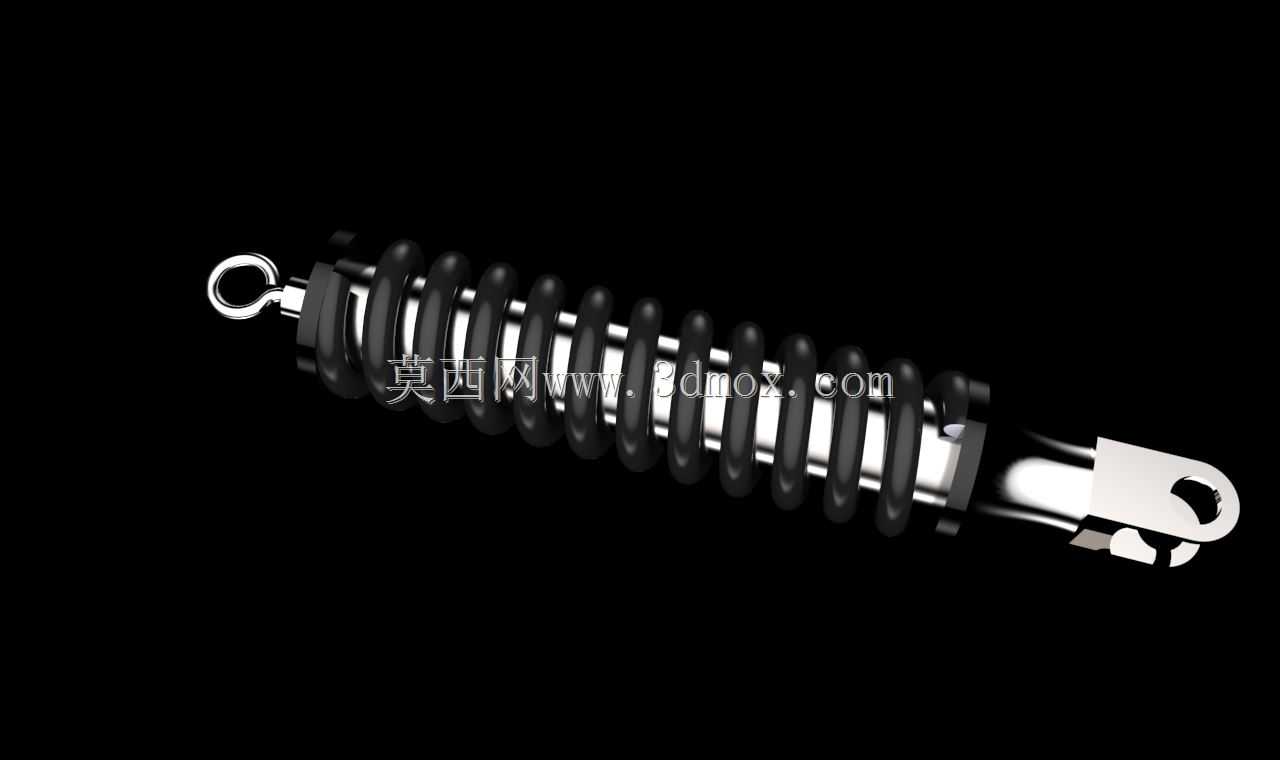

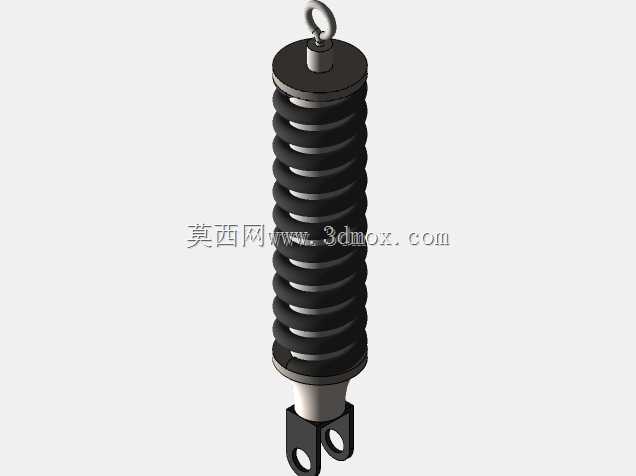

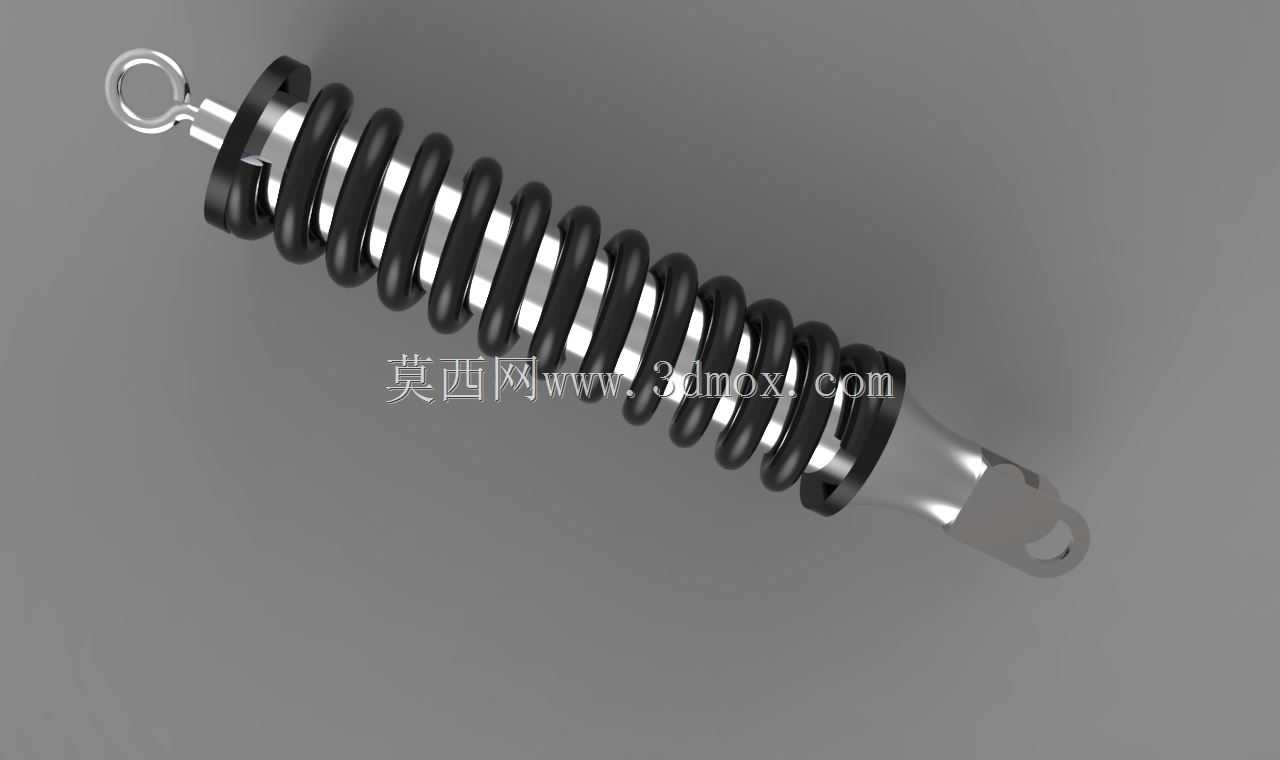

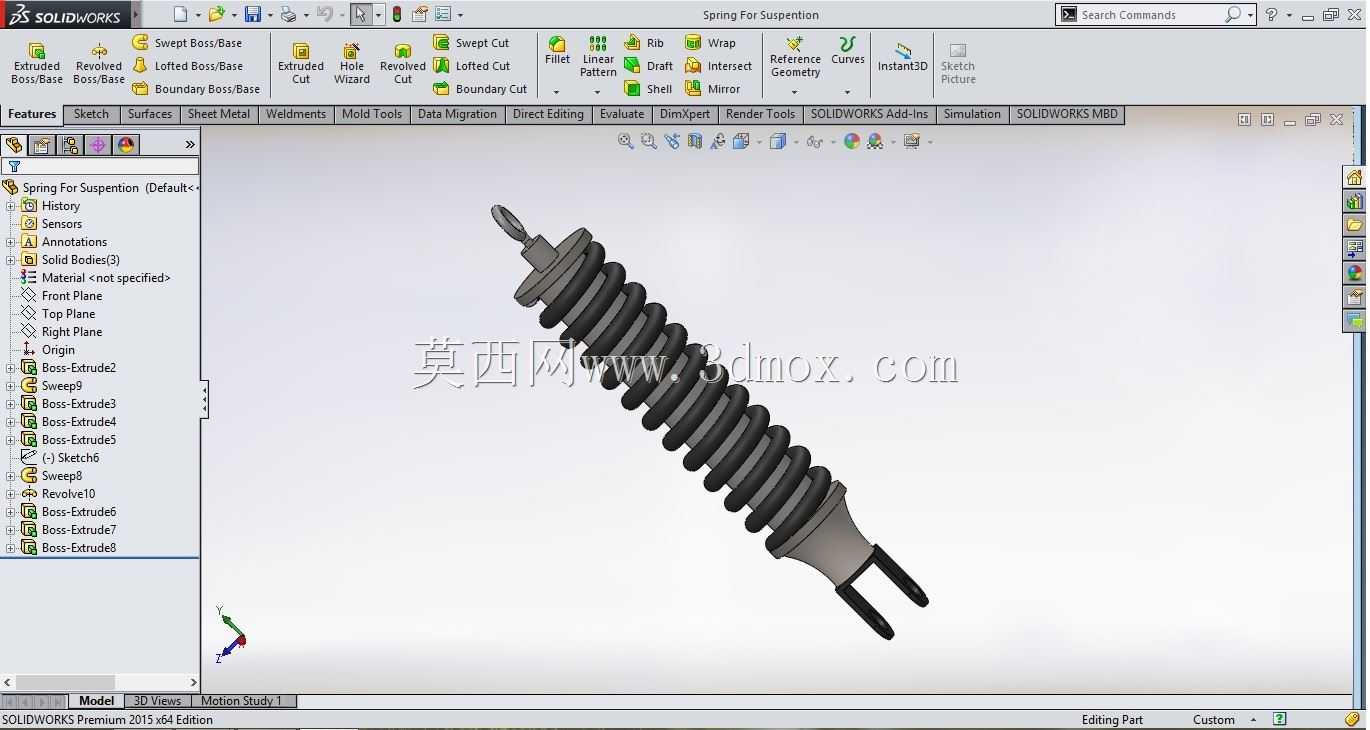

从功能特性来看，该款悬挂采用圆柱螺旋弹簧作为弹性承载元件，搭配内置的阻尼芯轴结构，弹簧负责承载车身重量并吸收路面冲击的能量，阻尼结构则负责抑制弹簧吸震后往复弹跳的余震，避免出现多余的上下晃动，让悬挂压缩后能够快速回到平衡位置。结构两端分别采用吊环式与叉片式连接结构，上端吊环可通过销轴与车架的安装支座铰接，下端叉片可通过贯穿螺栓与车轮摇臂的安装位锁紧，铰接结构能够适配车轮上下跳动过程中的角度变化，避免连接位置出现卡滞或应力集中。

设计过程中优先考虑了轻型两轮车的载荷特性，弹簧的线径、螺距与有效圈数经过匹配计算，既能够满足单人驾乘的承载需求，预留了轻度载重的冗余量，同时不会因为刚度过大导致滤震效果变差，也不会因为刚度过小出现打底、触底的问题。阻尼芯轴的行程与弹簧的极限压缩量做了匹配设计，在弹簧压缩到极限位置前，阻尼结构会先触发限位，避免弹簧并圈造成的刚性冲击。整体外形为细长圆柱结构，安装时沿车身倾斜方向布置，不会与周边的轮胎、挡泥板、车架管材发生运动干涉，安装边界预留了足够的摆动空间，两端连接孔的同轴度做了公差控制，能够保证安装后销轴受力均匀，不会出现偏磨导致的连接松旷。外表面的弹簧做了发黑防锈处理，阻尼杆表面做了高光镀铬处理，既能够提升耐磨性能，也能避免泥沙附着造成的杆体划伤，延长整体的使用寿命。
