带数字按键的门禁刷卡阅读器结构设计

这款门禁刷卡阅读器是面向出入口安防管控场景设计的终端识别设备，主要部署在办公园区、居民小区、商业楼宇、学校厂区等需要权限管控的人行通道、单元门、独立办公室出入口位置，承担身份核验、权限放行的核心功能，既可以单独作为独立门禁的识别终端使用，也可以对接联网型门禁系统，将识别数据同步到后台管理端，实现人员出入记录留存、权限分级管控、异常闯入预警等系统化管理功能。

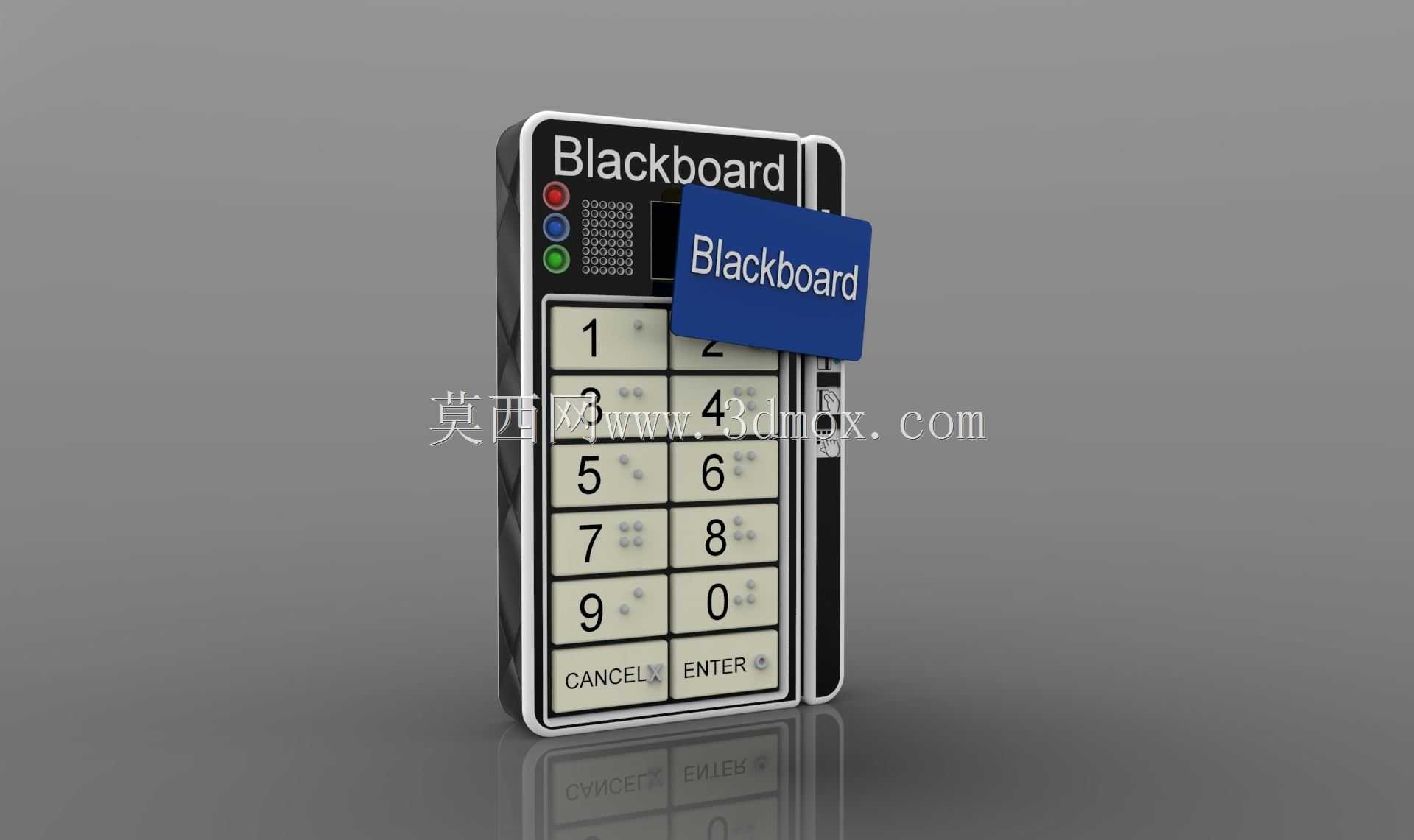

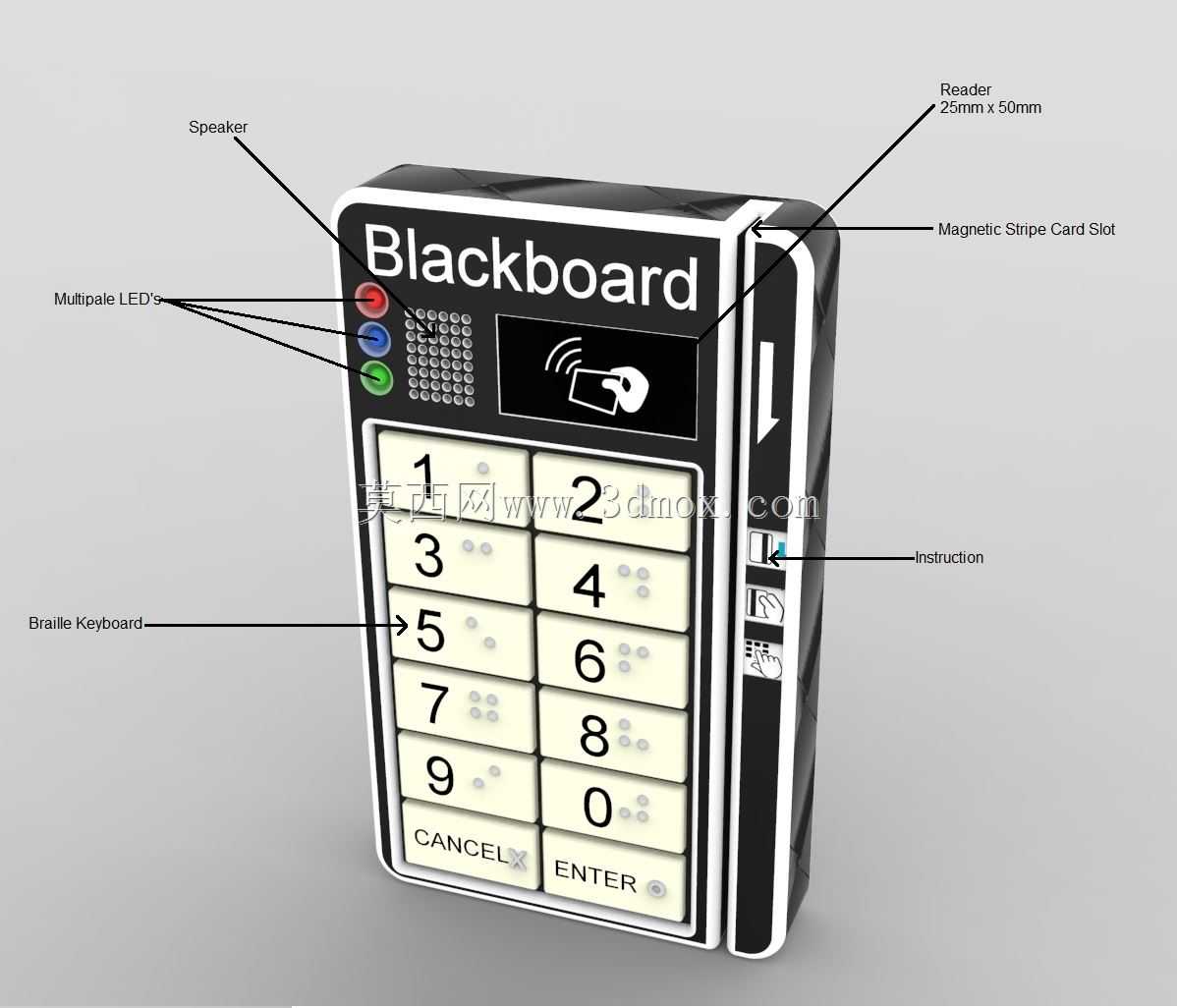

在功能配置上，这款设备整合了非接触式IC卡感应识别、数字密码输入双重核验模式，适配不同使用人群的操作习惯：日常通行时，已授权的用户只需将权限卡片贴近感应区域即可完成识别，无需物理接触设备，通行效率高，也能减少公共区域设备接触带来的卫生隐患；针对忘带卡片的临时场景，用户可以通过面板上的数字按键输入预设密码完成核验，同时面板设置了功能取消与确认按键，方便用户在输错密码时快速重置操作，降低误操作概率。设备内置发声单元，在识别成功、验证失败、操作异常时会发出差异化的提示音，搭配不同颜色的状态指示灯，用户无需查看屏幕就能快速获知操作结果，适配光线不佳的楼道、地下出入口等安装场景。

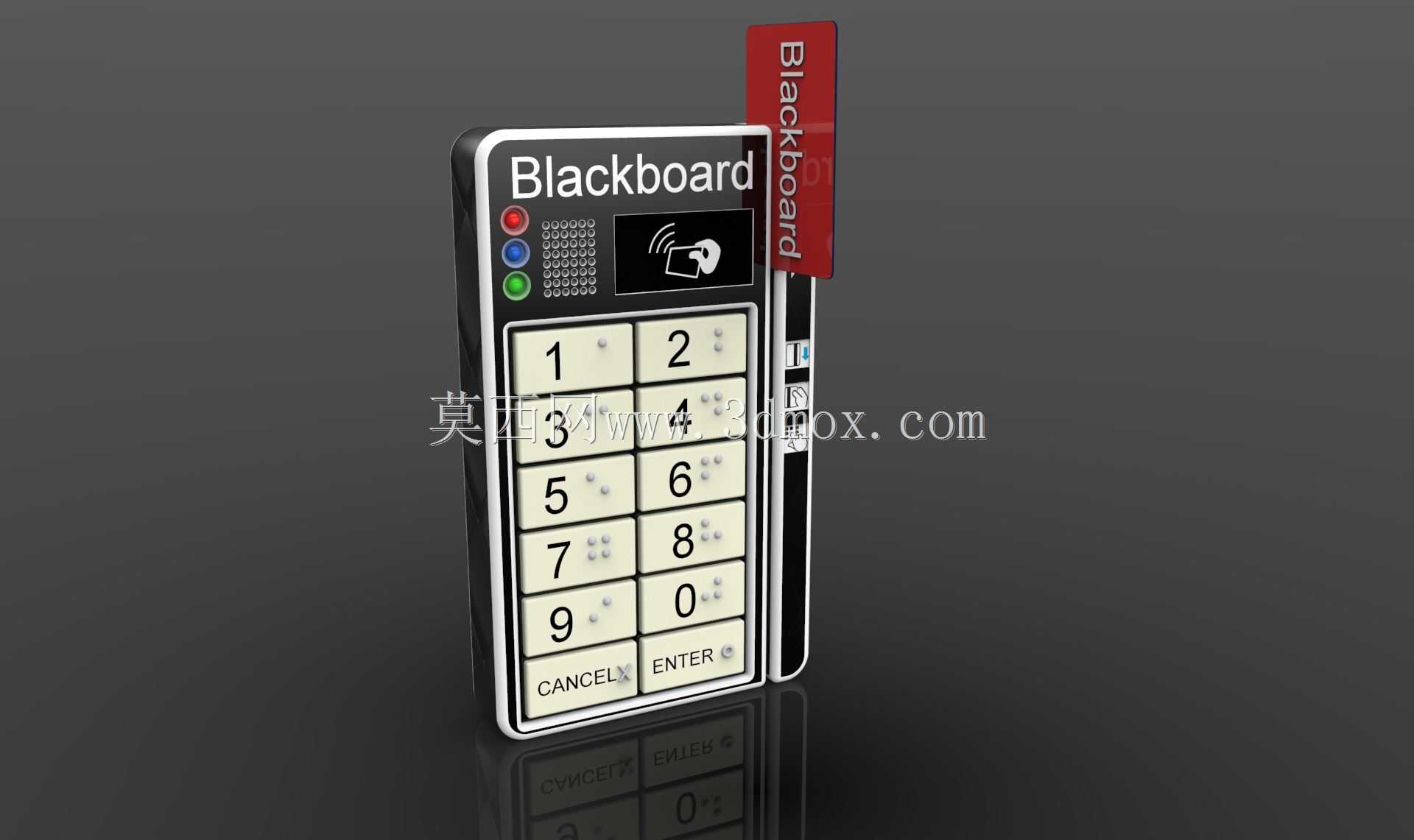

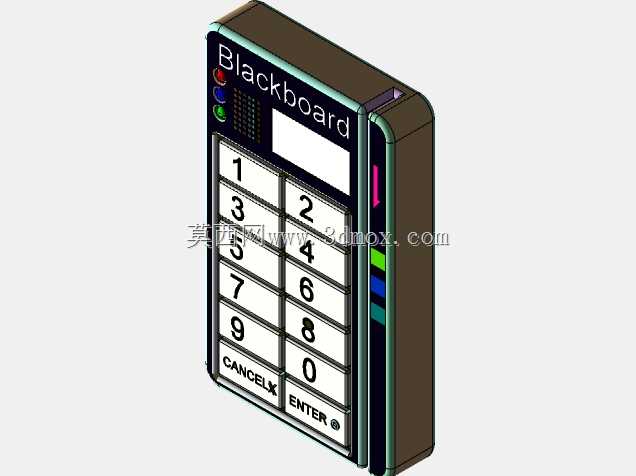

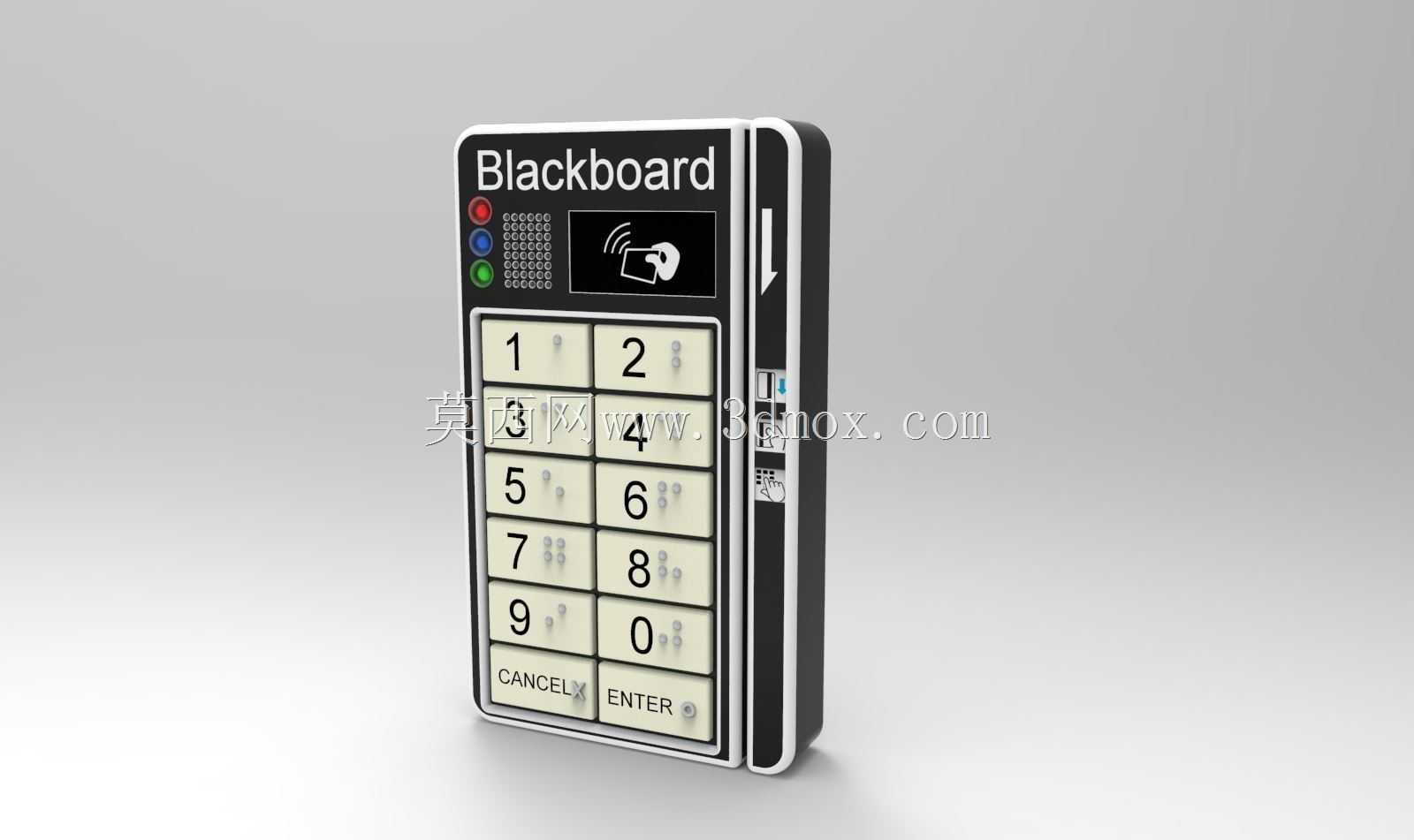

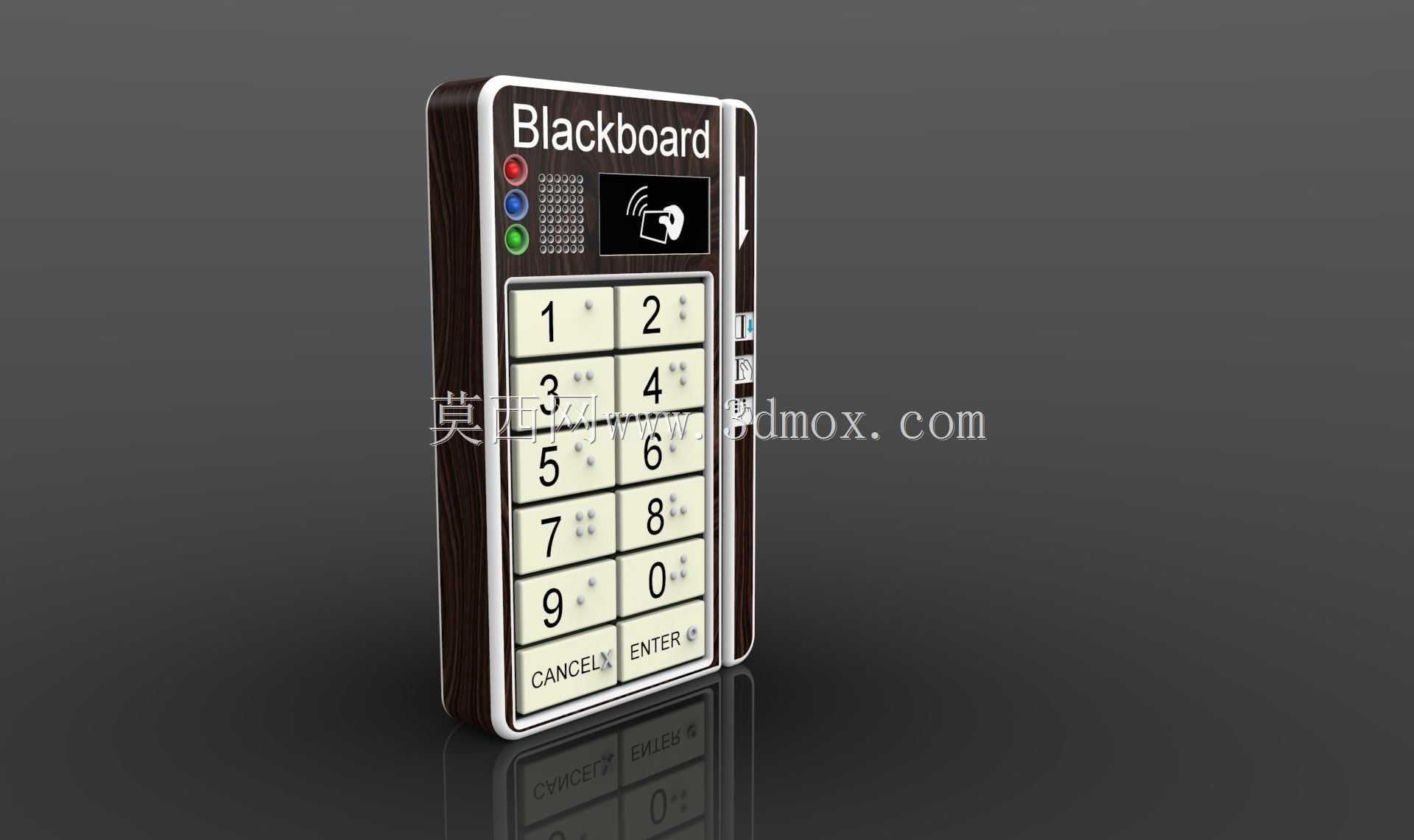

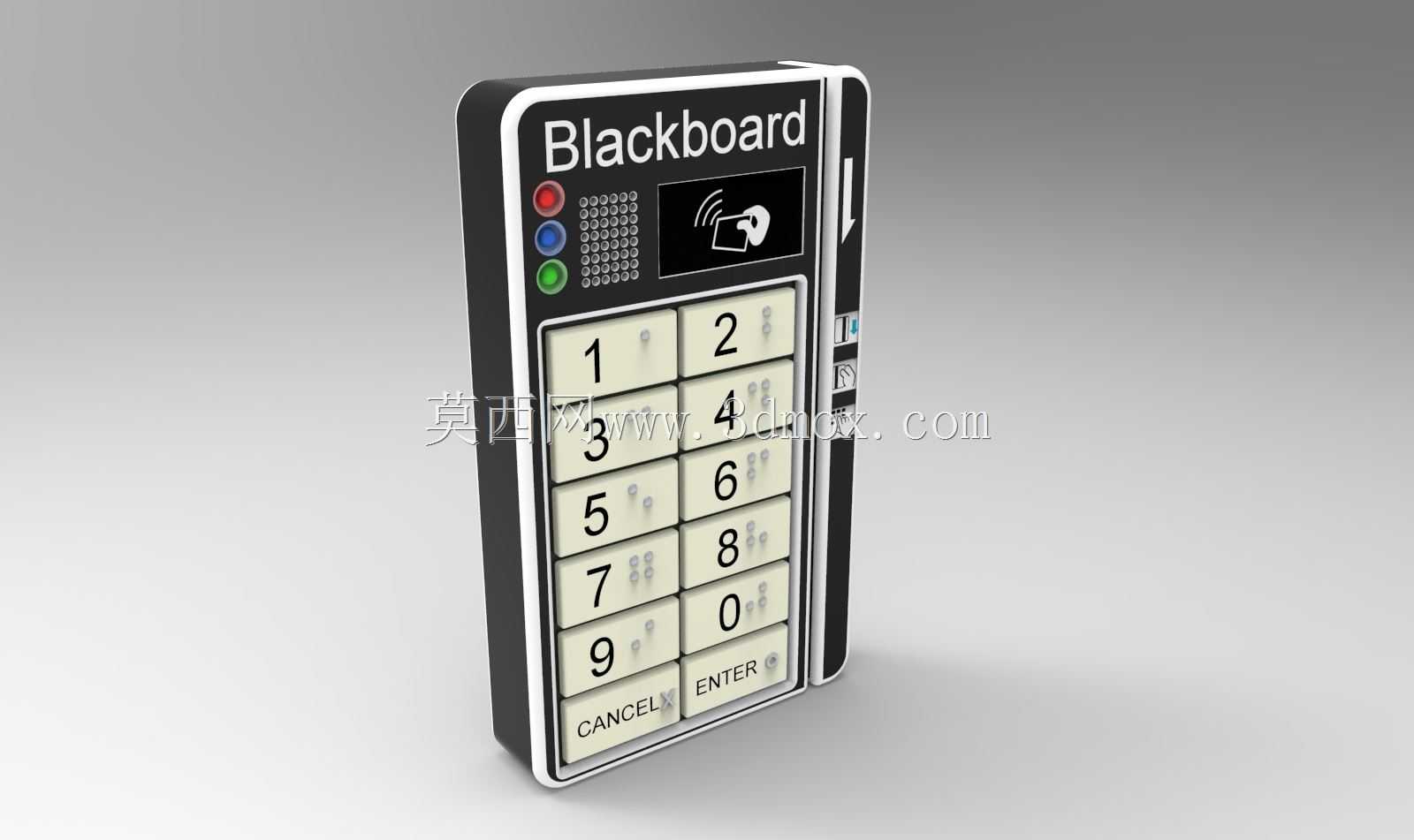

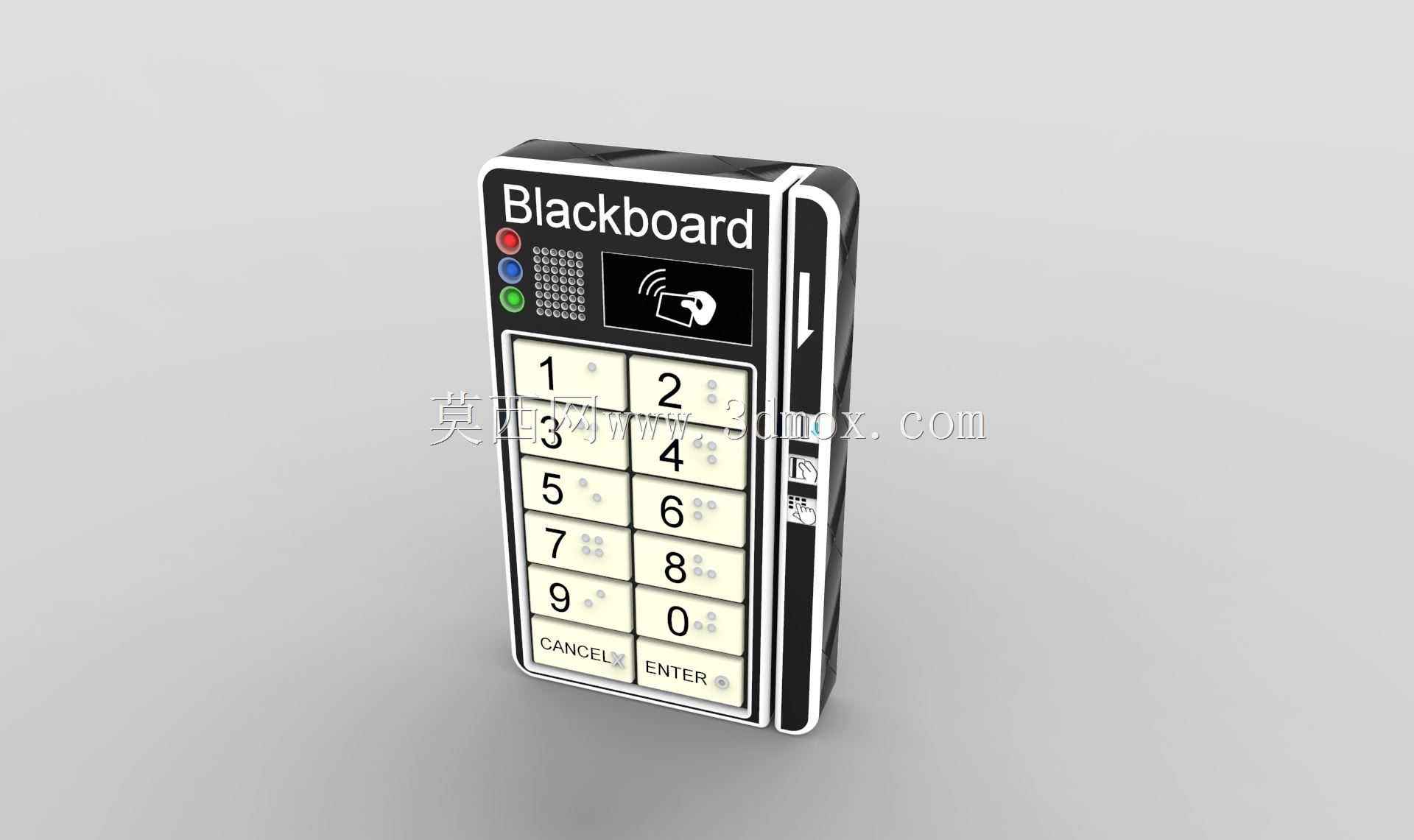

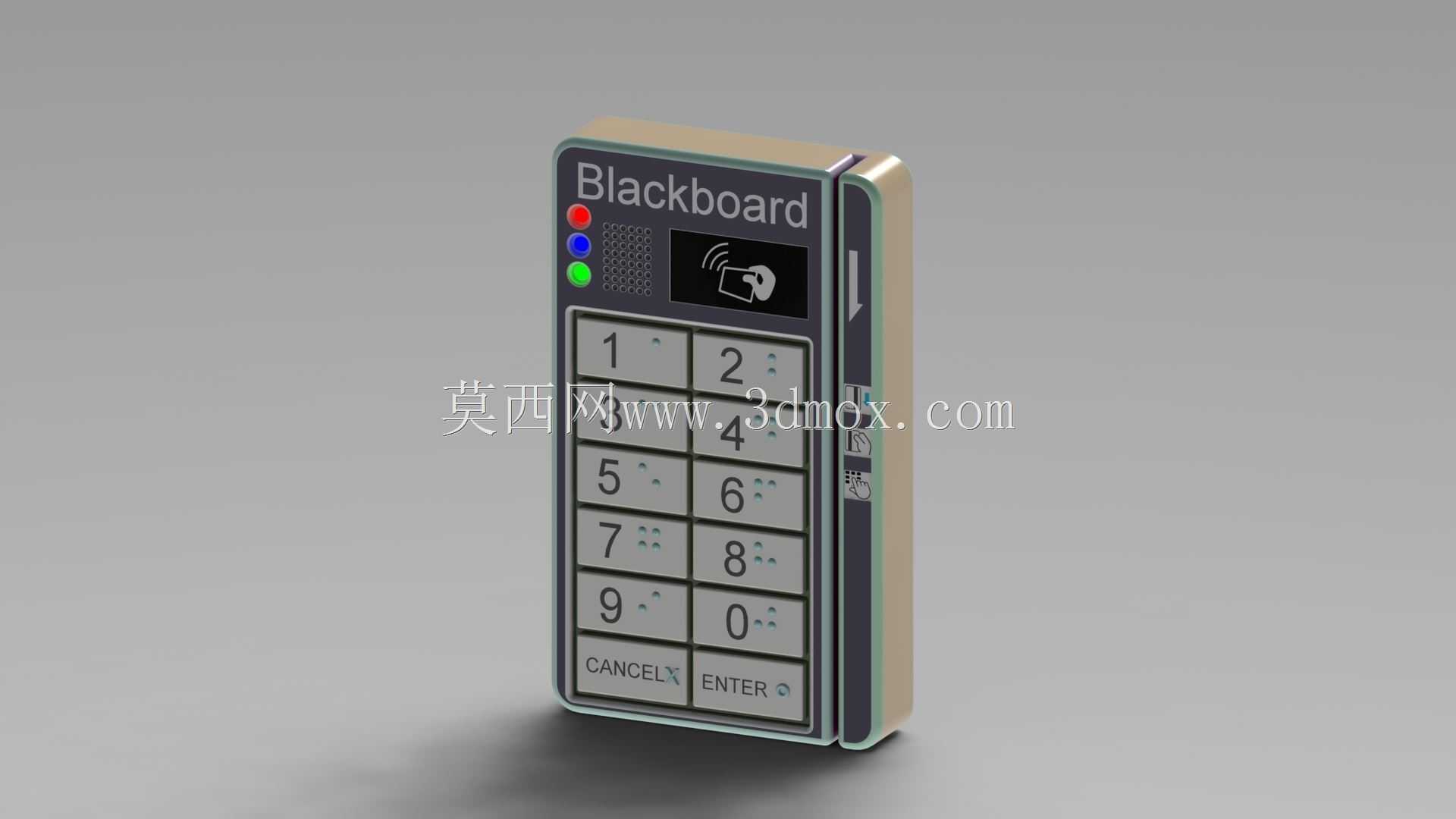

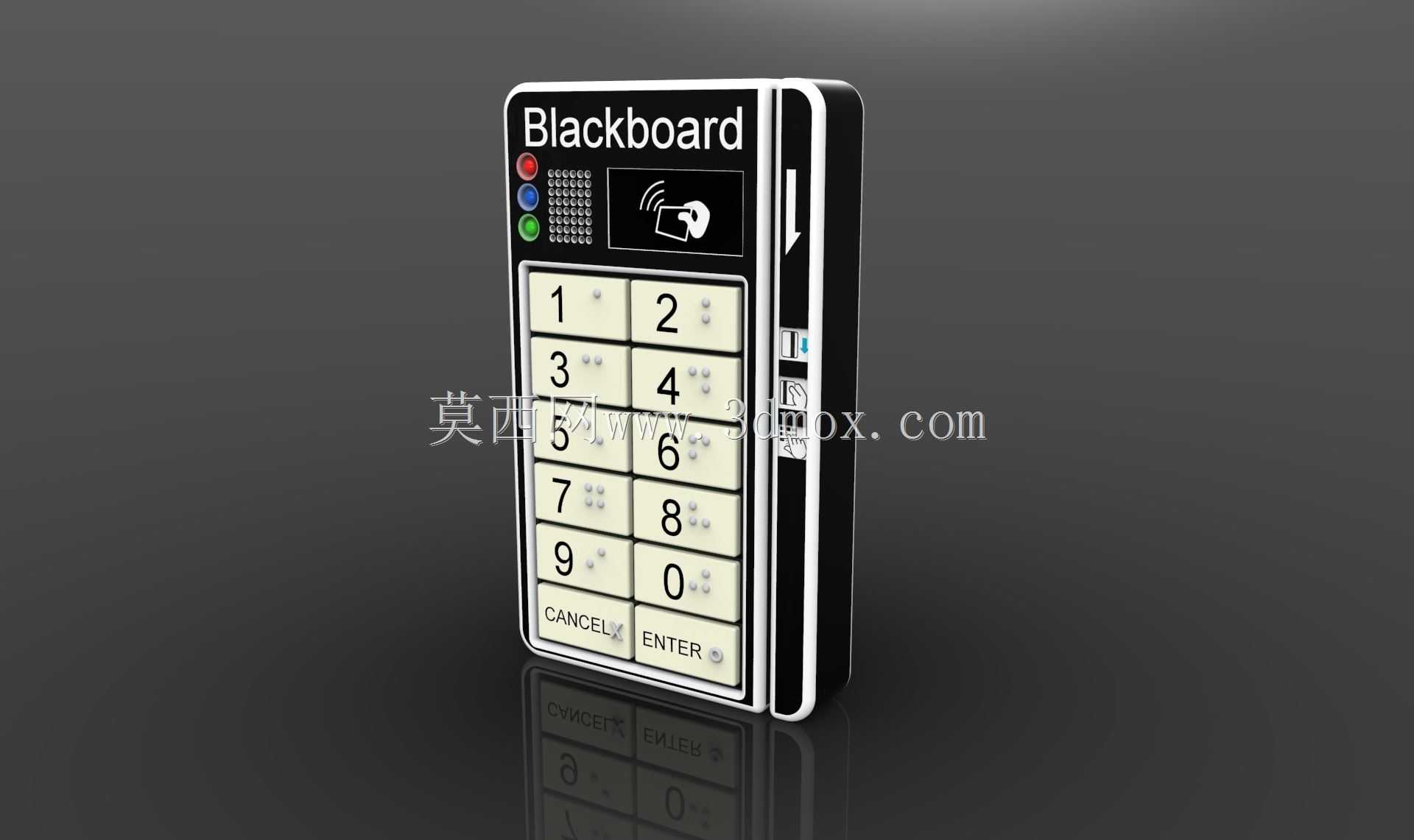

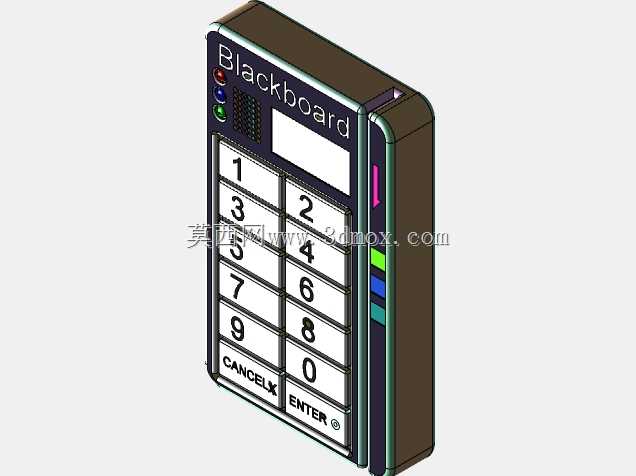

在设计思路上，这款设备采用一体化方正造型，正面操作区域做了轻微的倾角优化，安装在墙面后按键与感应区刚好适配站立用户的操作视线与抬手高度，无需弯腰或抬手过高就能完成操作；盲文键盘的配置覆盖了视障用户的使用需求，侧边的磁条卡槽预留了扩展功能空间，可根据项目需求升级磁条卡识别能力。设备外壳采用耐磨损的硬质塑料材质，表面做了防刮花哑光处理，长期公共场景使用也不易留下明显划痕或指纹污渍，整体结构紧凑牢固，安装在配套塑料底座上即可完成固定，接线全部隐藏在底座内部，既保证安装后的外观整洁，也能避免外露线路被人为破坏，提升设备在公共区域的使用耐久性。

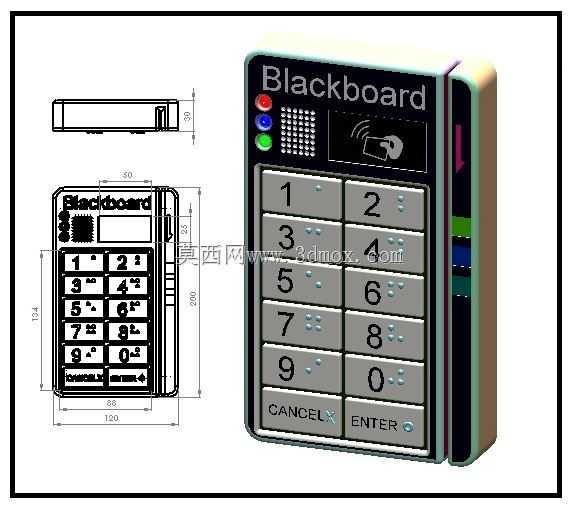

从安装边界来看，设备整体外形尺寸为200x120x30mm，突出墙面的厚度仅30mm，不会占用过多通道空间，也能避免人员通行时误碰设备；按键操作区域尺寸为135x90mm，按键排布间距合理，戴薄手套操作也不会出现误触；独立的读卡感应区尺寸为25x50mm，感应识别范围覆盖区域上方100mm内的空间，用户无需精准对准就能快速完成刷卡识别，大幅提升通行效率。
