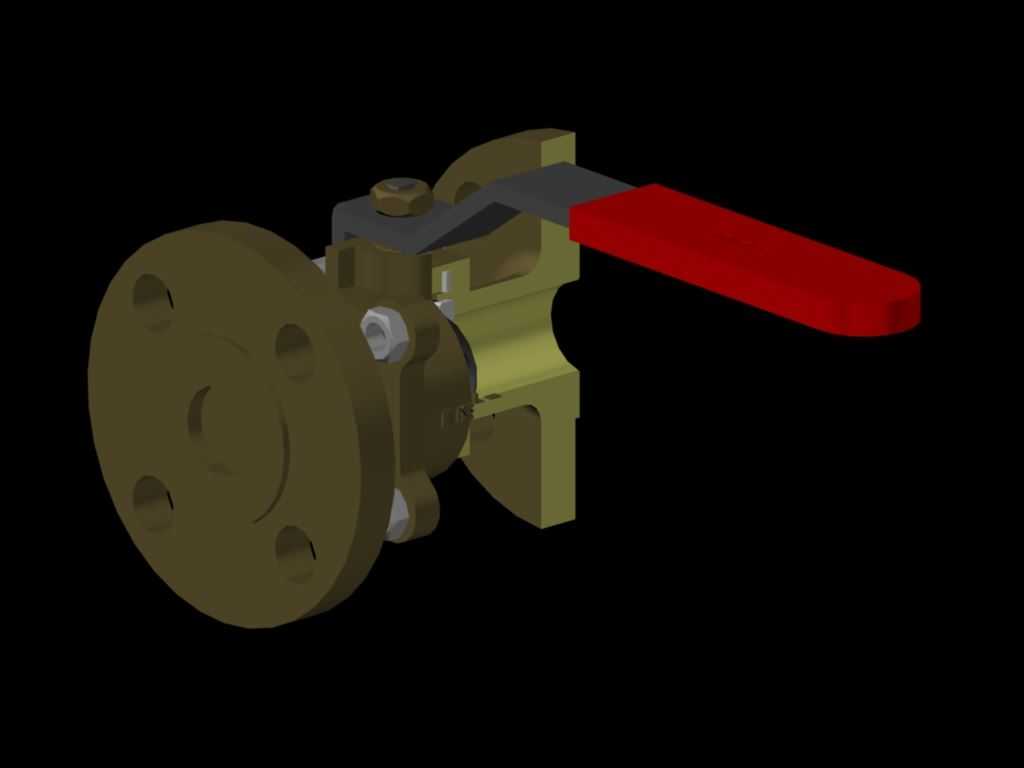

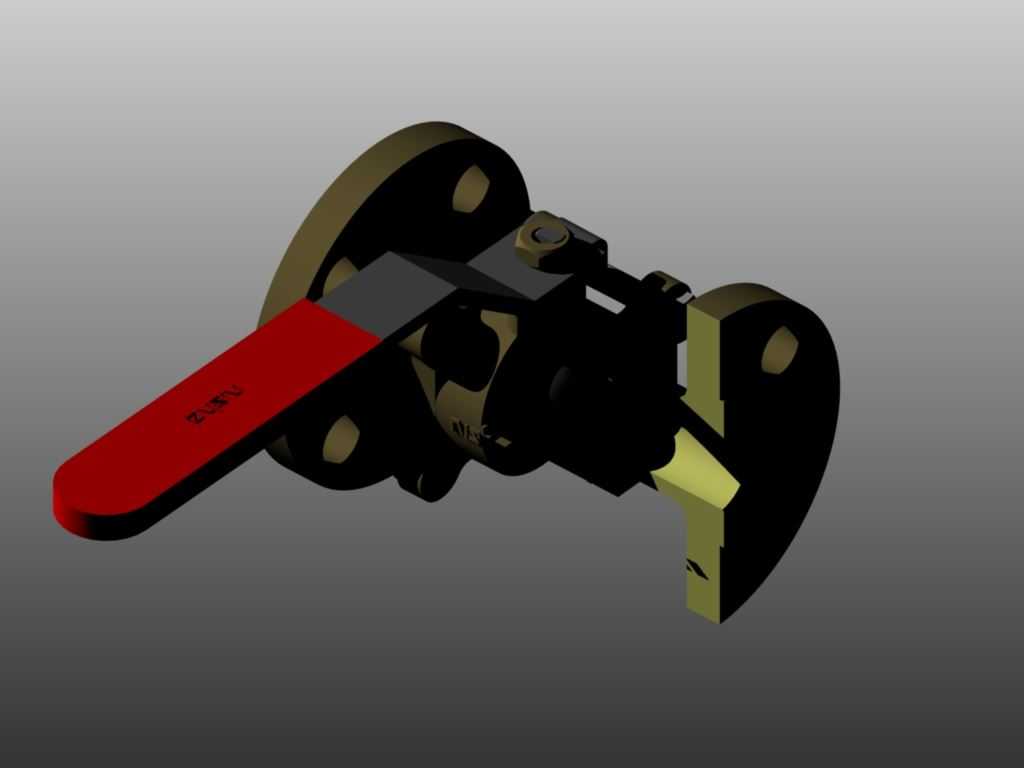

法兰式手动球阀剖面结构三维设计

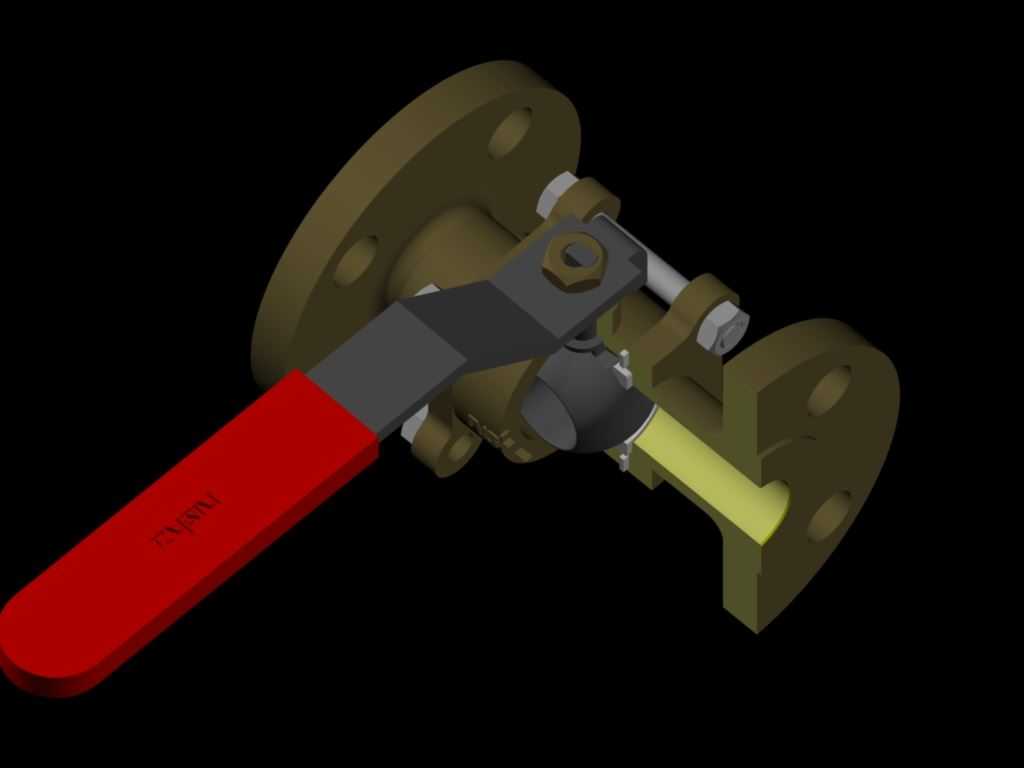

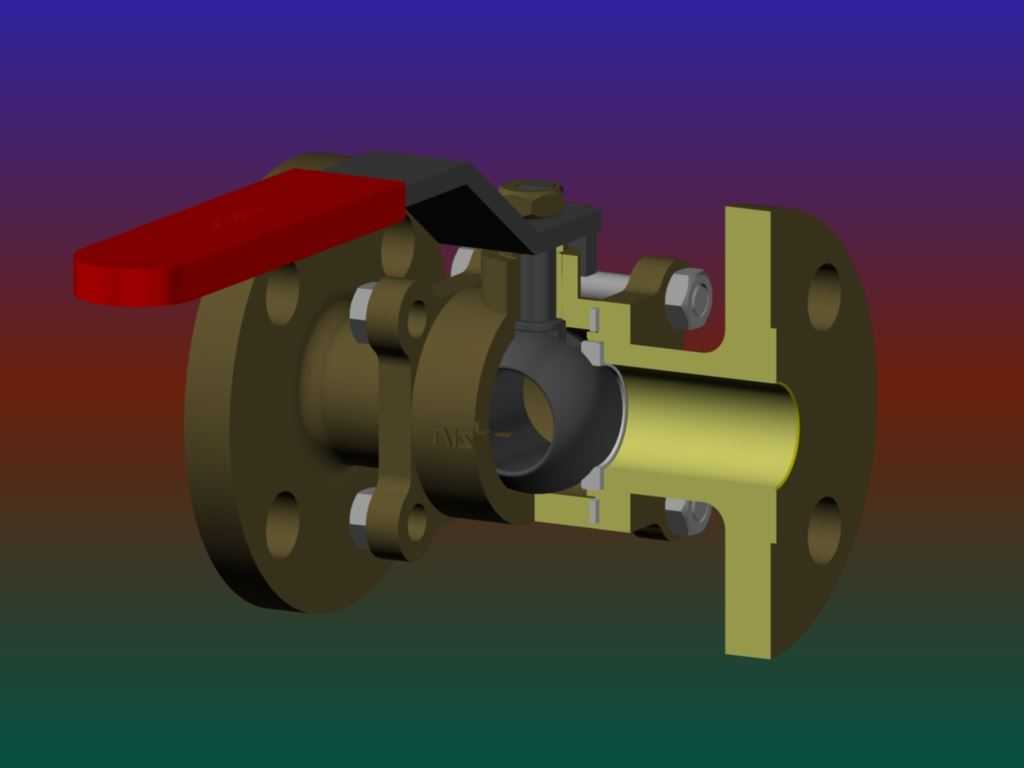

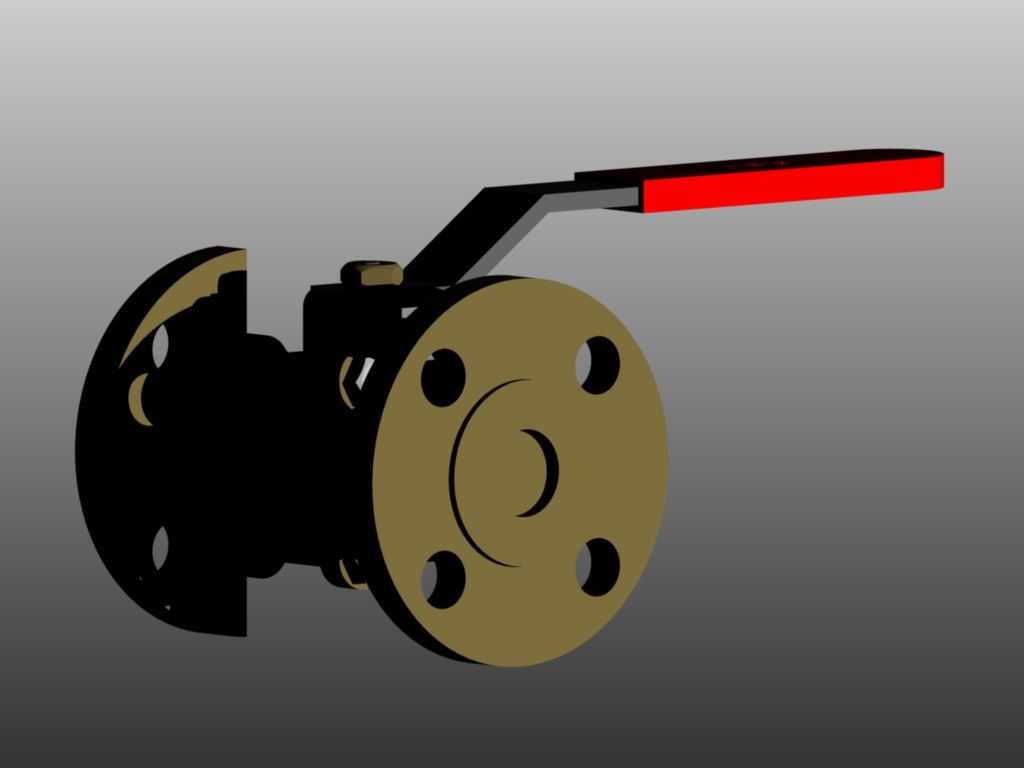

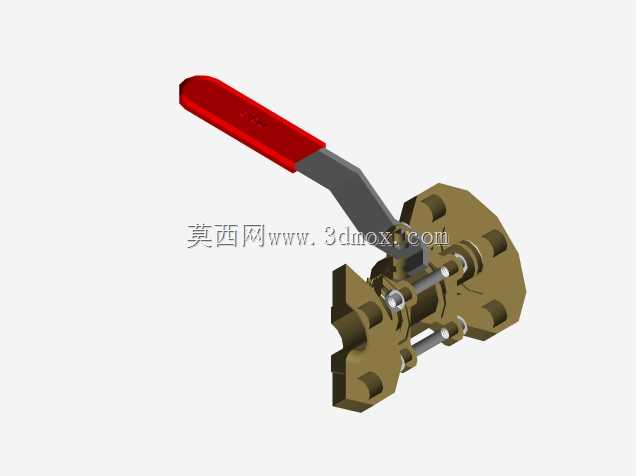

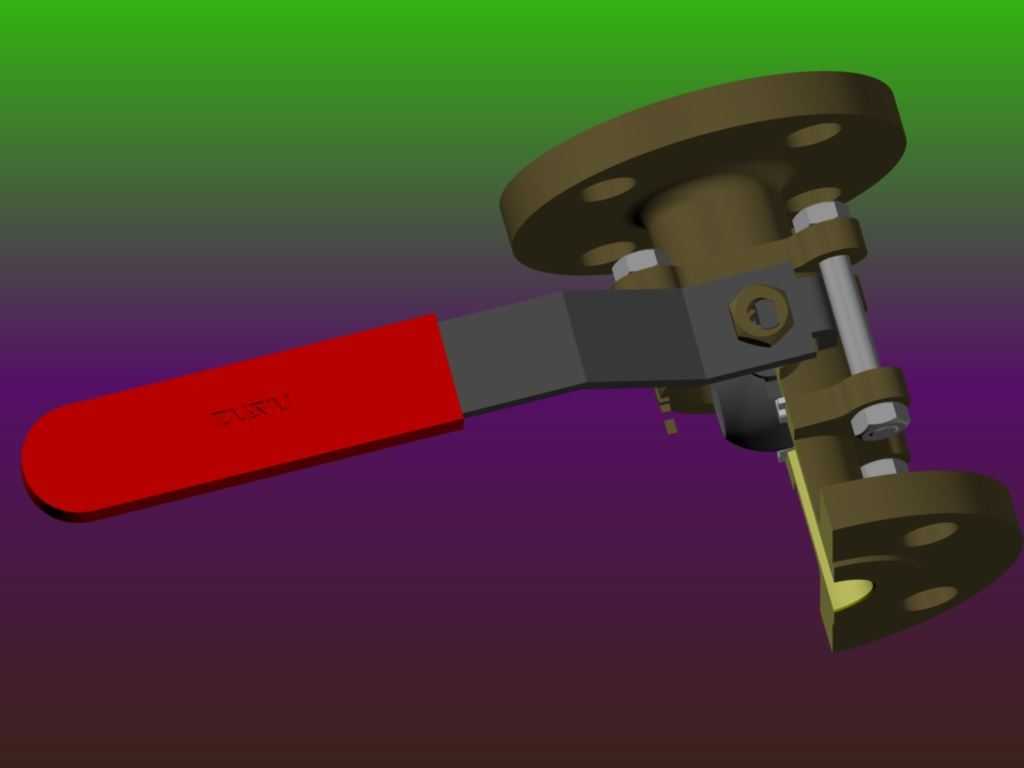

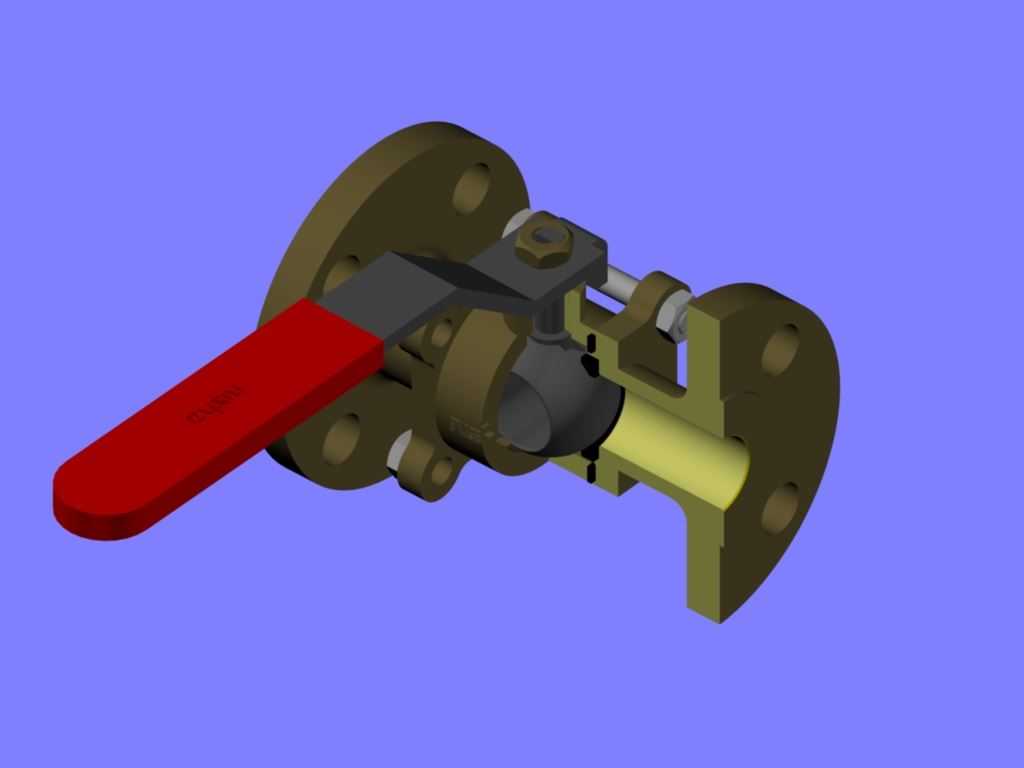

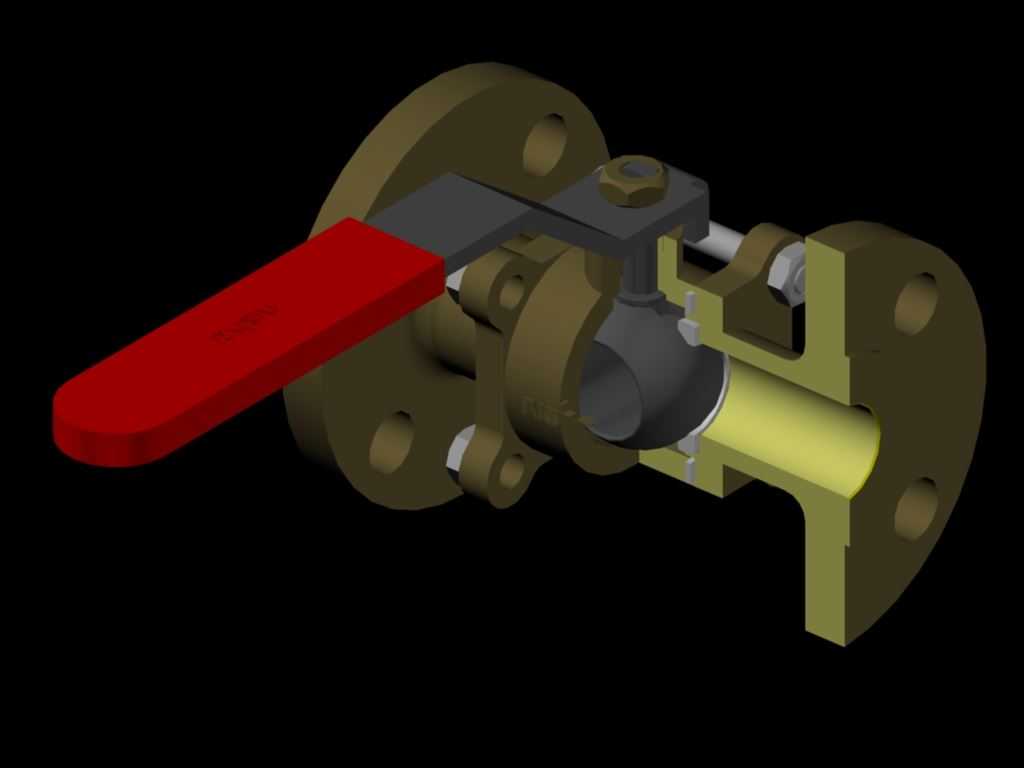

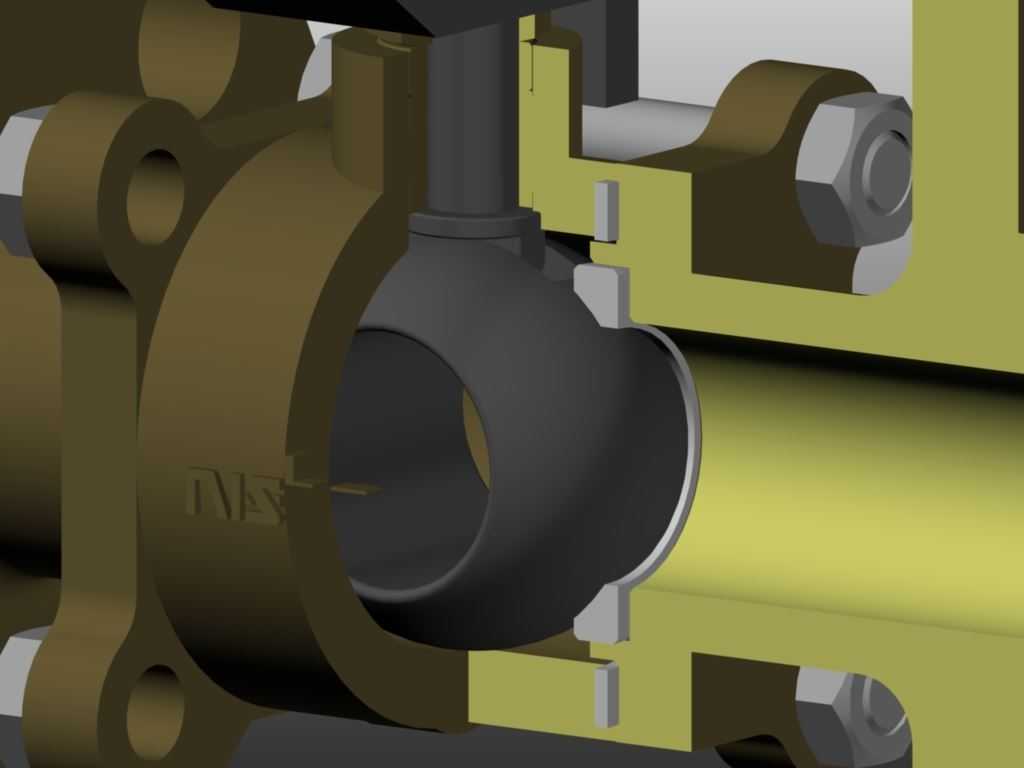

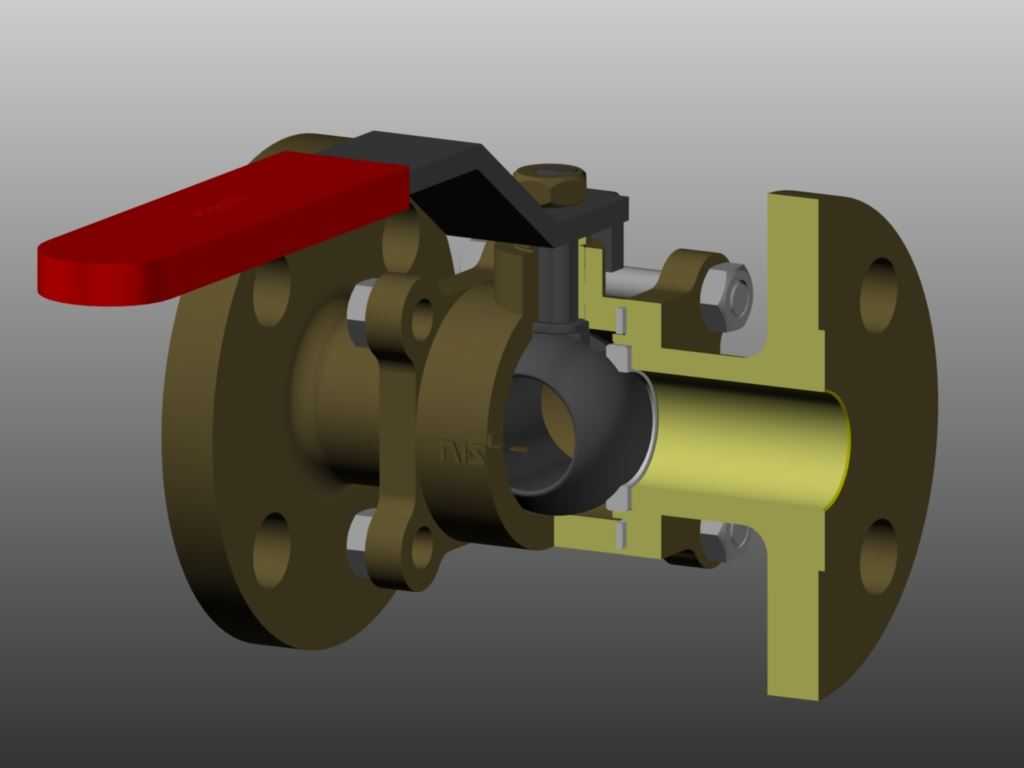

这款法兰式手动球阀主要应用于石油化工、市政给排水、暖通空调、工业流体输送等管路系统中，承担管路介质通断控制的核心功能，可适配水、油品、蒸汽、弱腐蚀性流体等多种介质的输送工况，在常温常压的通用工业管路场景中具备极高的适配性。作为管路系统的基础控制元件，该球阀依靠带通孔的球体绕阀杆轴线旋转实现启闭动作，当手柄旋转至与管路轴线平行位置时，球体通孔完全对齐管路流道，介质可无明显阻力顺畅通过；当手柄旋转90度至与管路轴线垂直位置时，球体通孔完全垂直于流道，实现管路的可靠截断，密封面处的贴合设计可有效杜绝介质渗漏，满足工业管路的密封要求。设计过程中优先考虑了手动操作的便捷性与结构可靠性，整体采用法兰连接结构，两端法兰的螺栓孔位严格遵循通用管路法兰的安装标准，可直接与同公称通径的管路法兰配对安装，无需额外定制转接构件，大幅降低现场安装的适配成本。阀体采用分体式装配结构，通过螺栓将左右阀体紧固，内部依次设置球体、密封阀座、阀杆、压盖、操作手柄等组件，阀杆处设置多级密封结构，避免介质沿阀杆间隙向外渗漏；操作手柄采用加长杠杆式设计，红色长手柄可提供足够的操作力矩，操作人员无需借助额外工具即可轻松完成启闭操作，手柄表面的防滑结构可避免操作时打滑。从安装边界来看，该球阀的整体长度、法兰外径、螺栓孔分布圆直径、法兰厚度均匹配对应公称通径的通用安装尺寸，安装时只需保证两端法兰与管路法兰同轴对齐，加装密封垫片后均匀拧紧连接螺栓即可完成装配，无需预留额外的超大操作空间，手柄的旋转范围内无突出干涉结构，可适配狭窄的管路安装空间。剖面结构清晰展现了内部流道的走向与各组件的装配关系，球体的流道采用全通径设计，介质流经时不会产生明显的压降与紊流，可有效降低管路输送的能耗，同时全通径结构也支持管路的通球清扫作业，适配长输管线的日常维护需求。
