重型商用车127mm挂接拖车联轴节结构

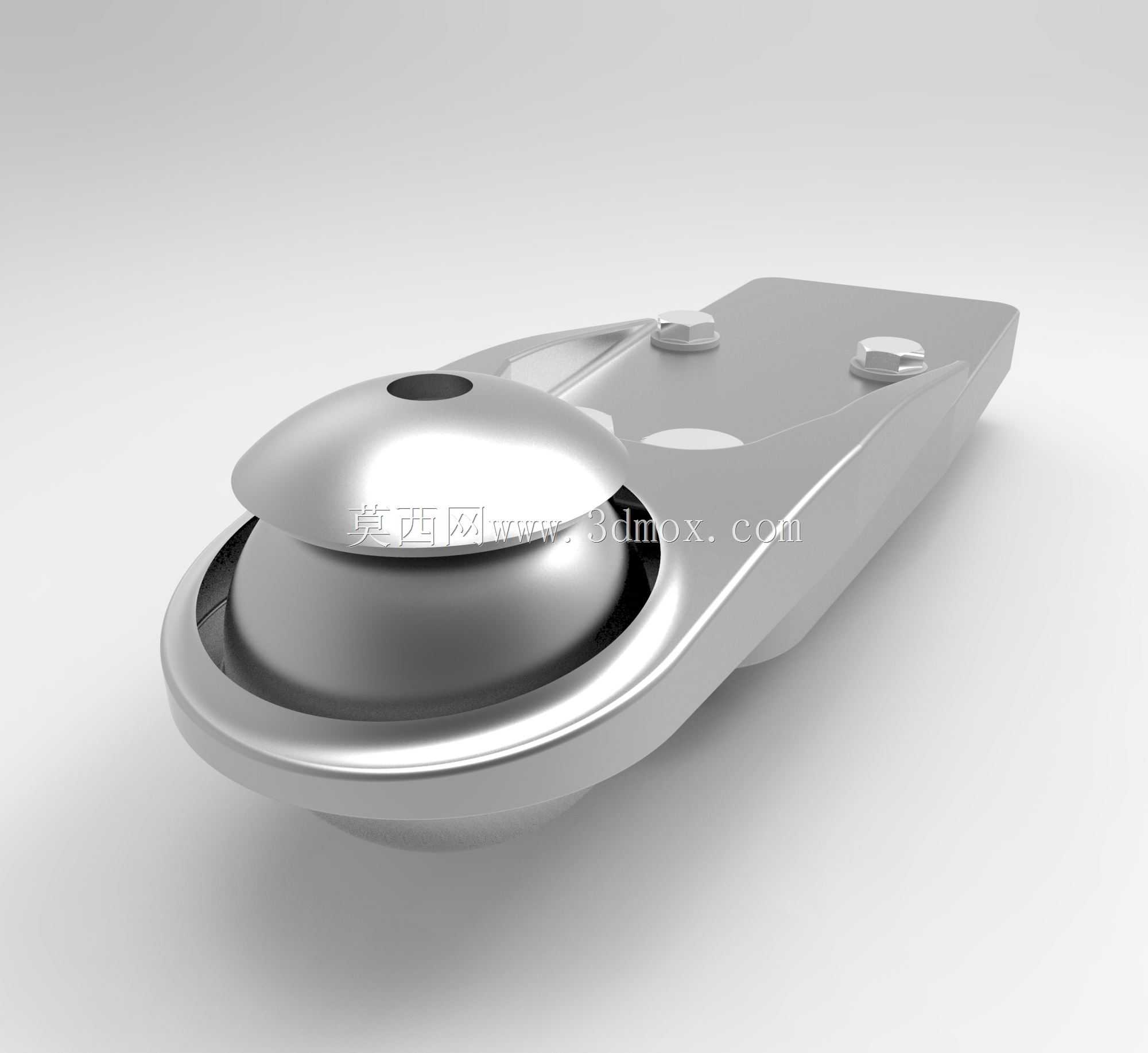

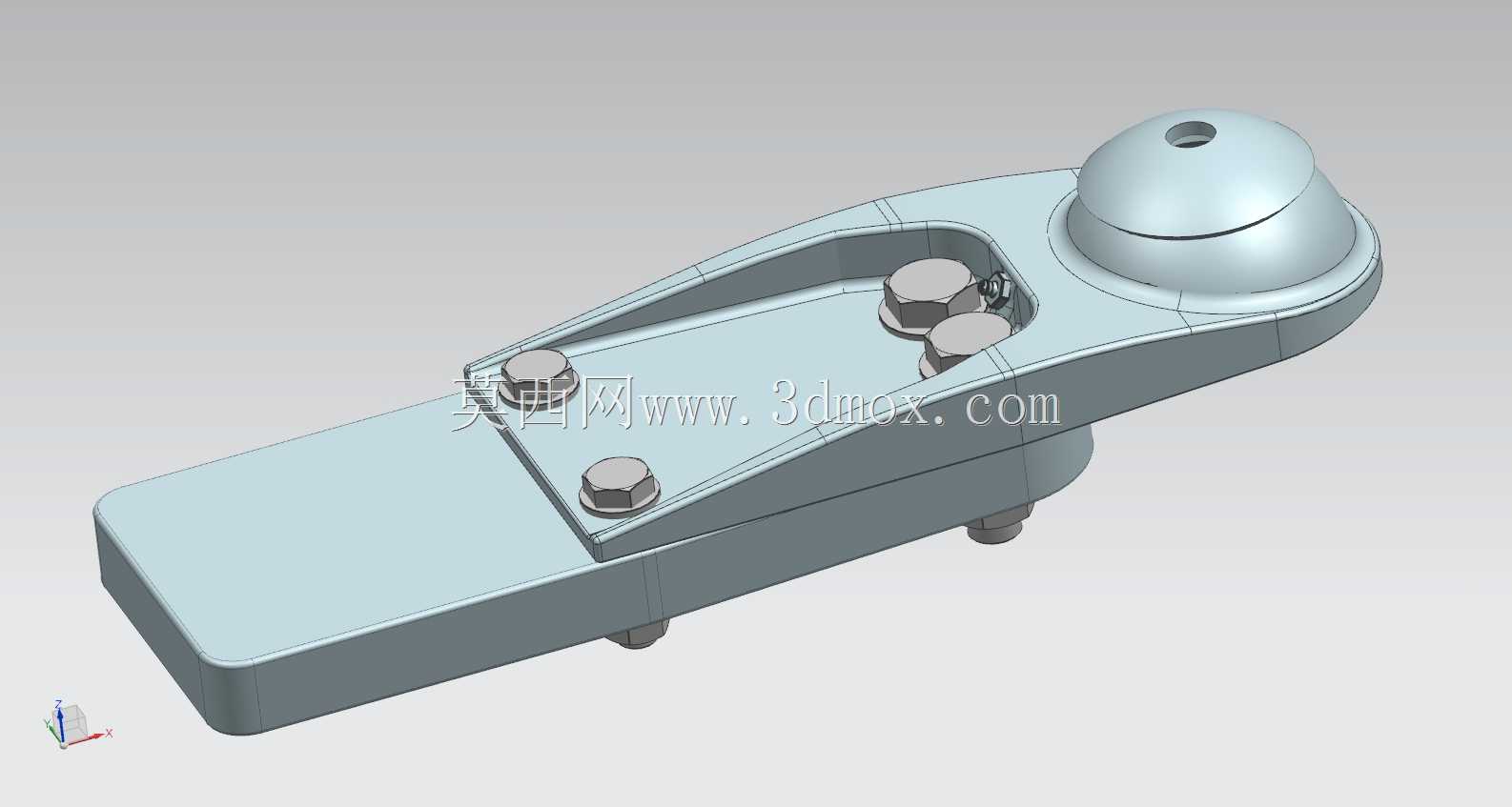

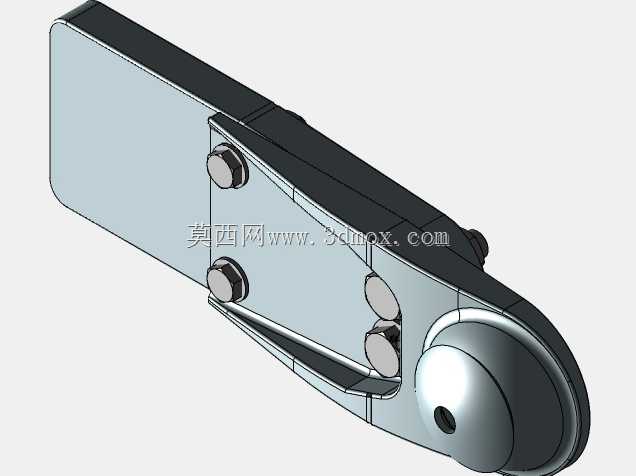

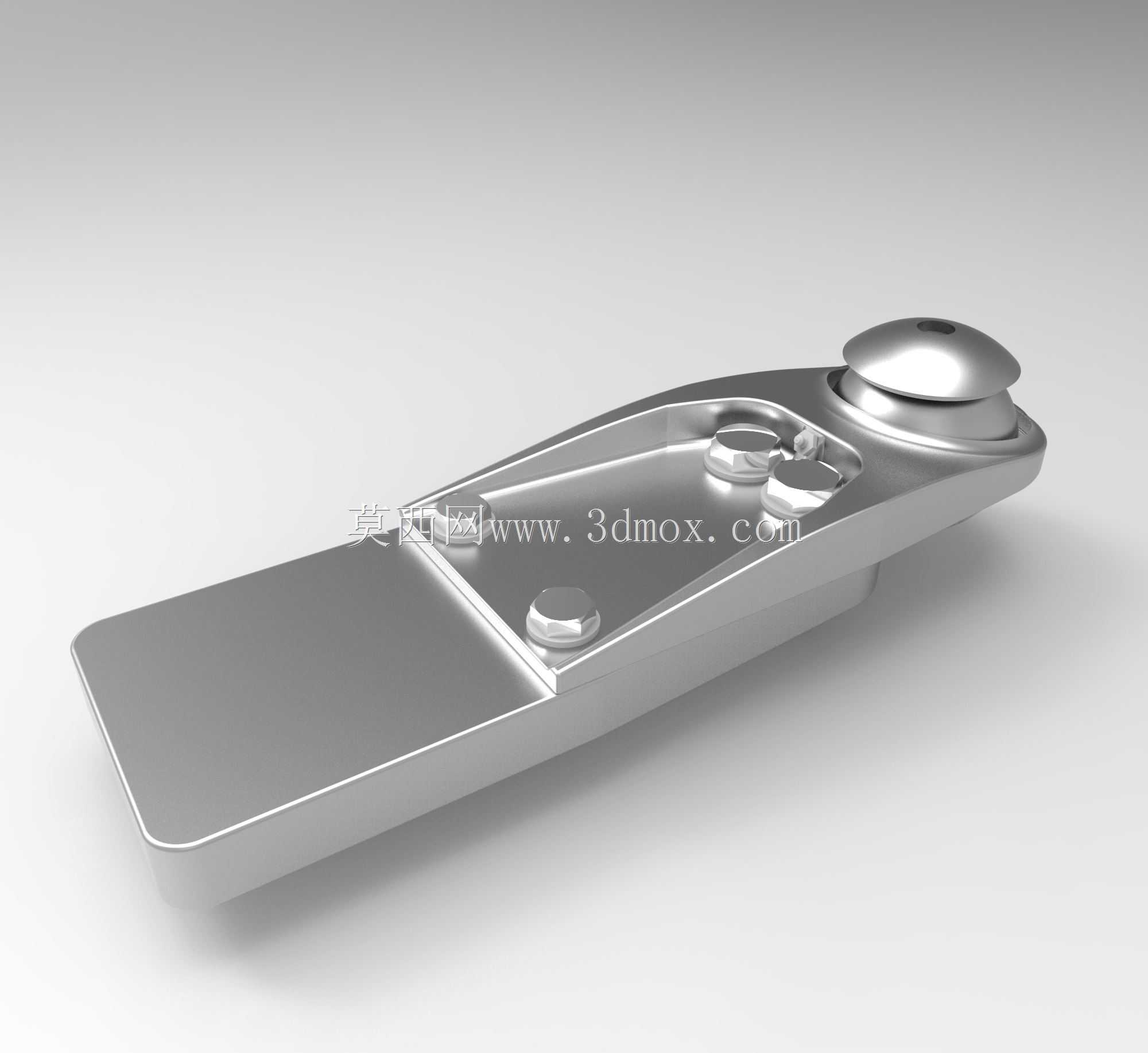

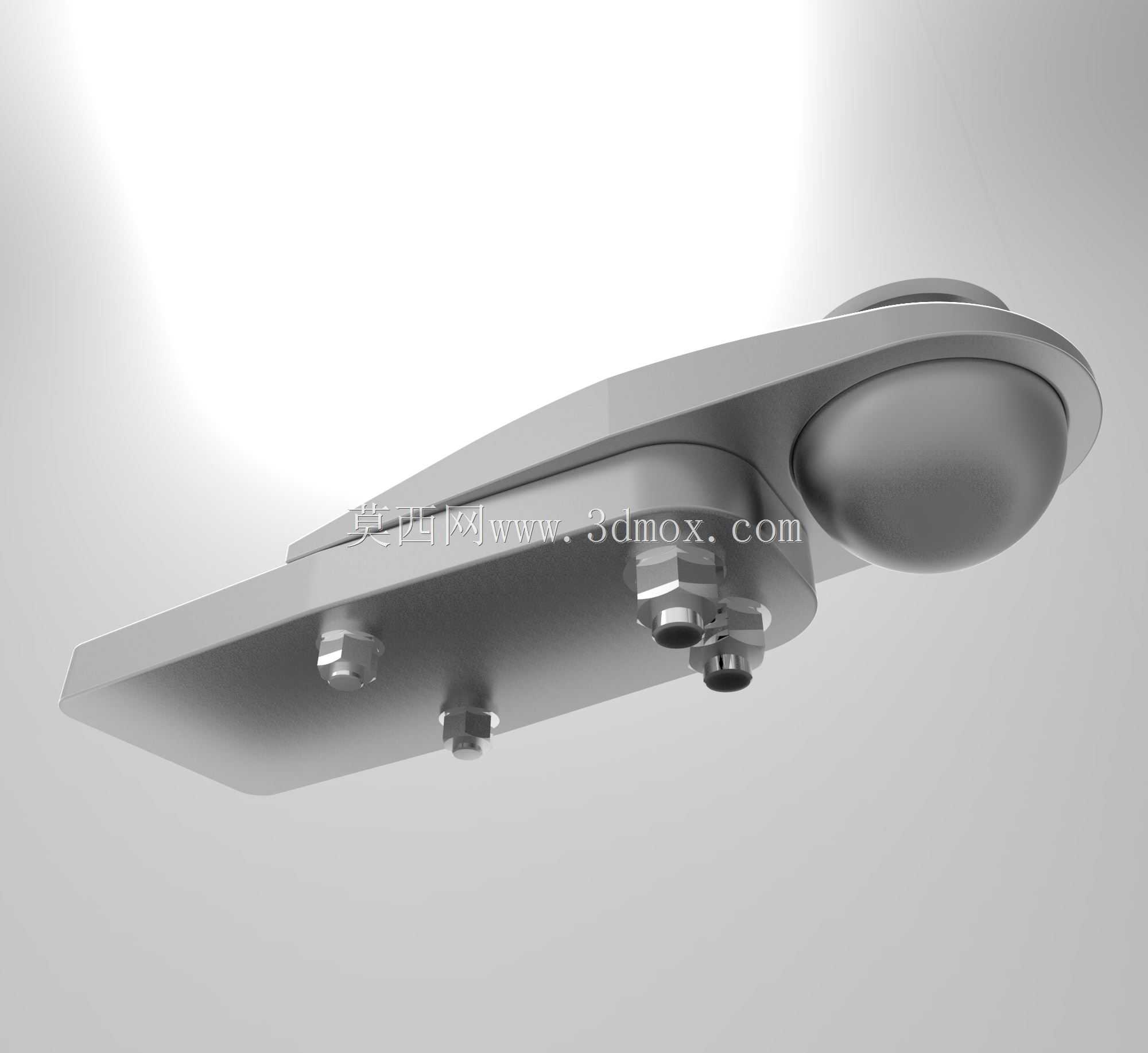

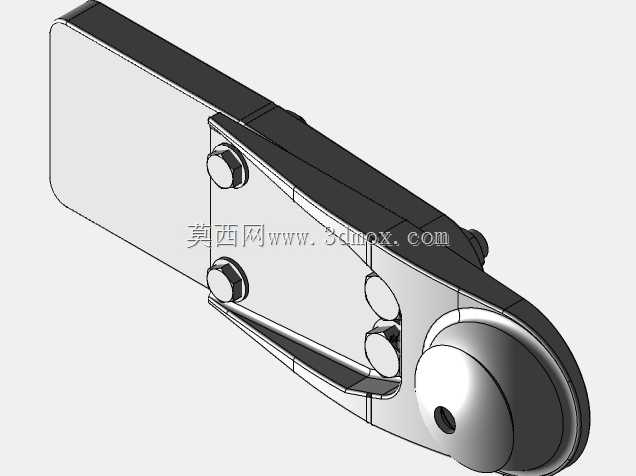

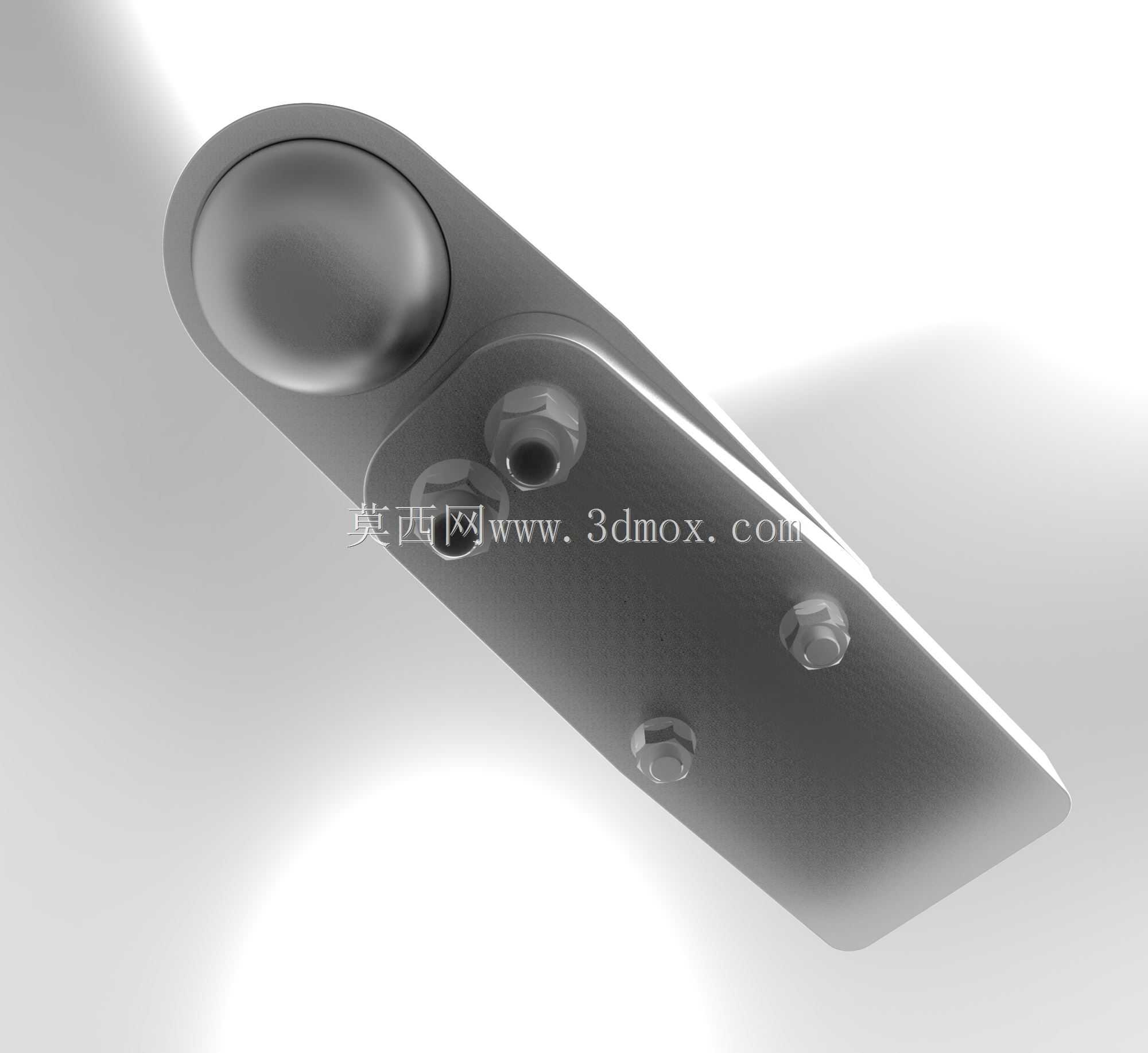

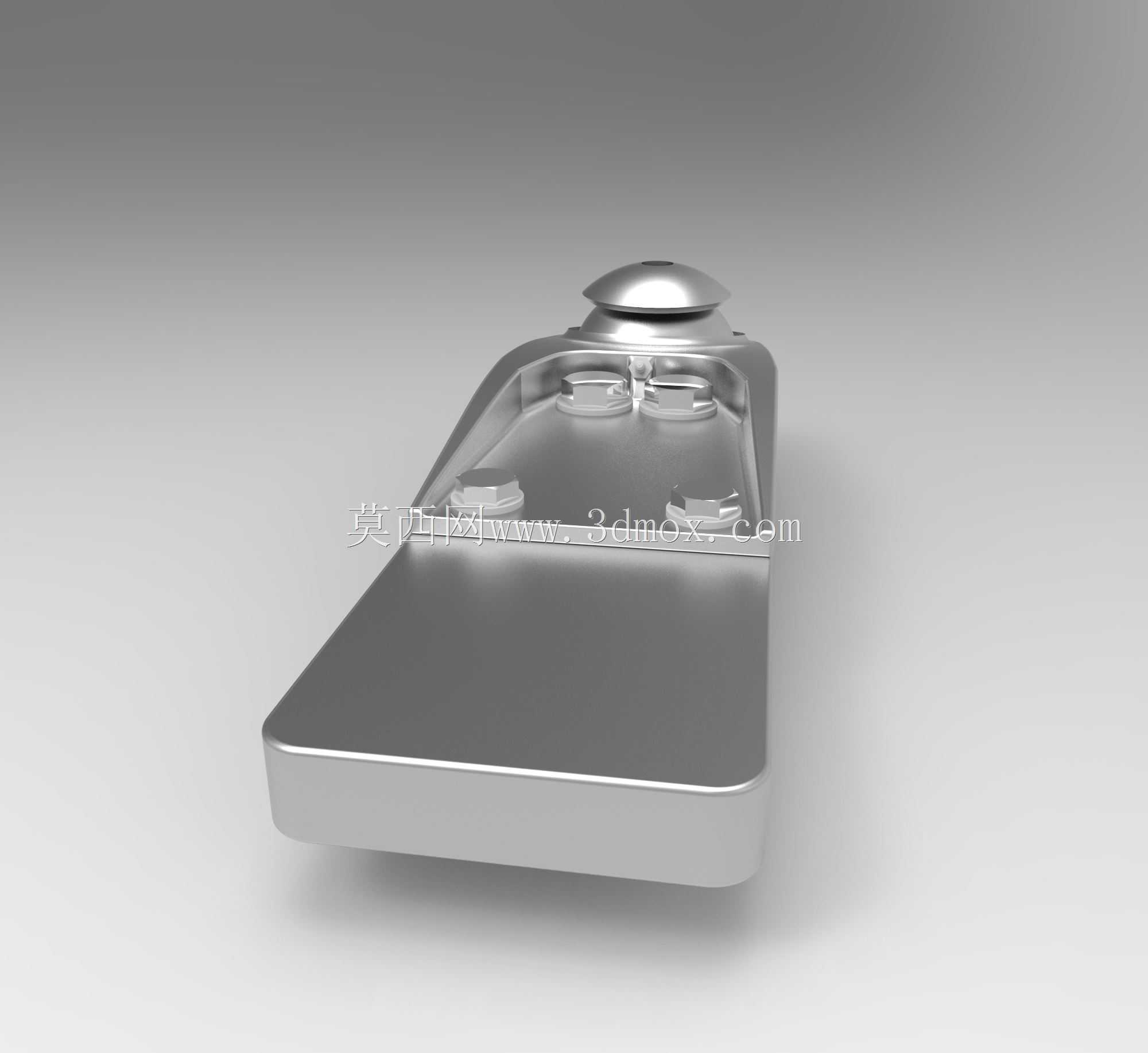

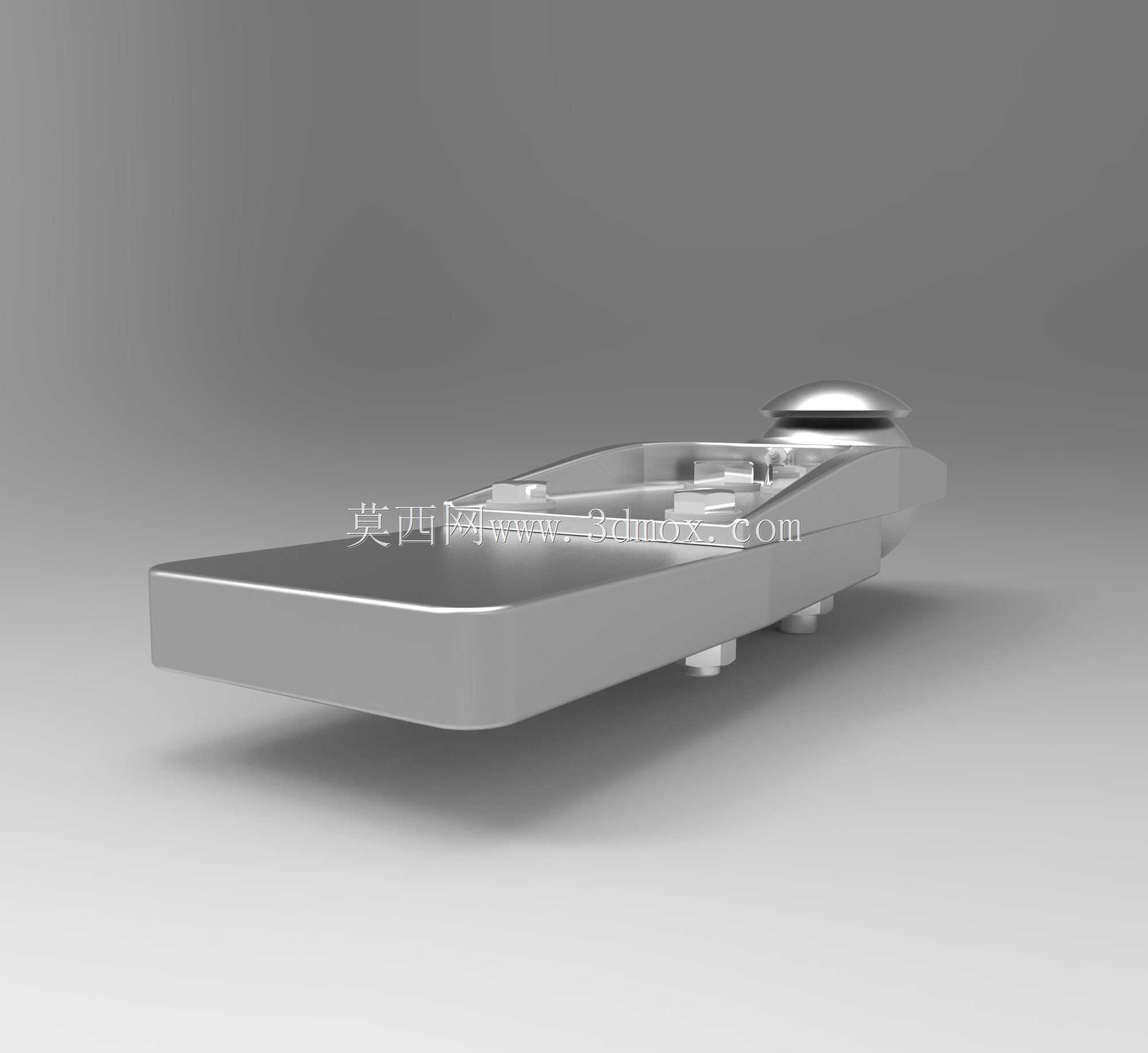

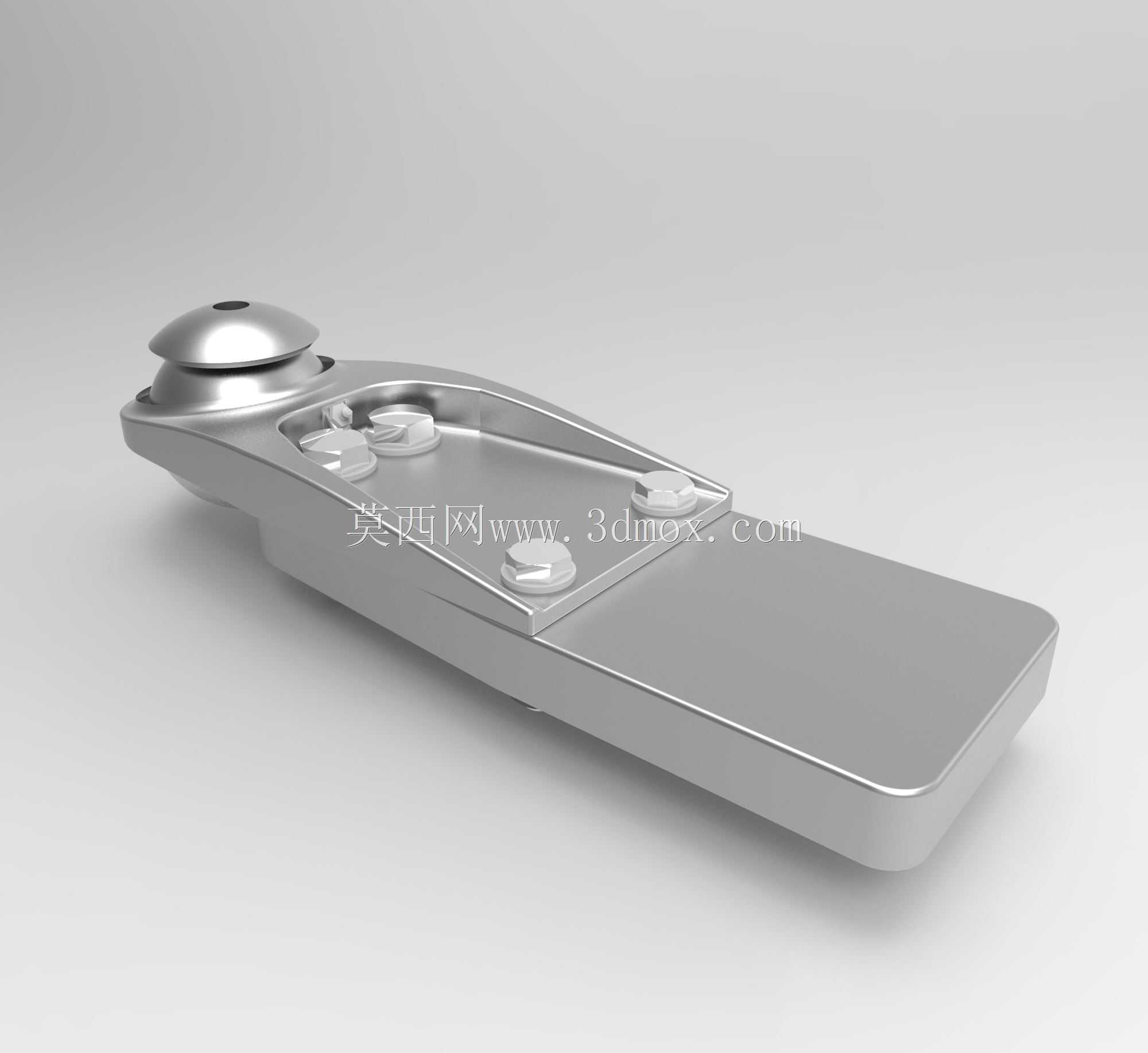

该联轴节主要应用于重型商用车与后挂拖车的牵引连接场景，是货运重载场景下主车与挂车之间传递牵引力、保障挂接可靠性的核心连接部件，适配127mm规格的挂接接口，可满足重型商用车在公路长途运输、工地物料转运、厂区重载调度等多种工况下的拖车挂接需求，能够在车辆起步、加速、制动、颠簸路面行驶时稳定传递纵向牵引力，同时缓冲挂接部位的瞬时冲击载荷，避免主车与挂车连接部位出现应力集中断裂的风险。从功能特性来看，该联轴节采用分体式组合结构，主体基座为长条形承力结构，一端设置球头式挂接端，球头顶部预留定位销孔，可与拖车端的挂接座实现快速对位锁止，球头曲面经过平滑过渡处理，能够在车辆转向、上下坡时允许主车与挂车之间存在一定角度的相对摆动，适配复杂路况下的姿态变化，避免刚性连接带来的别卡、断裂问题。基座平面上设置多组内六角紧固螺栓，用于将联轴节主体与主车尾部的安装基座牢牢固定，螺栓排布沿基座纵向受力方向均匀分布，可将牵引载荷均匀分散到整个安装面，避免局部应力过大；基座底部设置向下伸出的定位柱，安装时可嵌入主车安装座的定位孔内，承担横向与纵向的剪切力，降低连接螺栓的受剪负荷，提升整体连接的抗疲劳性能。在设计思路上，该结构优先保障重载承力性能，主体承力部位采用等强度过渡设计，基座从安装端到球头端的厚度、宽度根据受力分布做渐变处理，在保证整体结构强度的前提下尽可能减少冗余材料，降低部件自重；所有棱边均做圆角过渡处理，避免应力集中点的出现，螺栓安装位设计沉台结构，让螺栓头部完全沉入沉台内，避免挂接作业、车辆行驶过程中螺栓受到剐蹭碰撞出现松动。外形尺寸与安装边界方面，该联轴节整体为长条形布局，球头端位于结构一端，安装平面平整，底部定位柱的位置、间距匹配常规重型商用车尾部挂接安装位的通用尺寸，安装时无需对主车原有安装结构做大幅改动，可直接对位安装；球头的尺寸精度满足挂接锁止机构的配合要求，挂接后锁止机构可完全包覆球头工作面，不会出现松脱、旷量过大的问题，整体结构无外凸的尖锐部件，安装后不会与周边的车架、管线、防护装置产生运动干涉，能够在车辆行驶的全行程内保障挂接结构的运动自由度不受限制。
