极简结构汽车油门踏板结构设计方案

该油门踏板主要应用于乘用车辆、轻型商用车辆的驾驶舱操控系统中，是驾驶员直接操控车辆动力输出的核心交互部件，安装位置位于驾驶舱地板靠近驾驶员右脚的区域，承担着将驾驶员脚部踩踏动作转化为电信号或机械位移信号、传递给车辆动力控制系统的核心作用，直接决定车辆加速过程的操控平顺性与驾驶安全性。

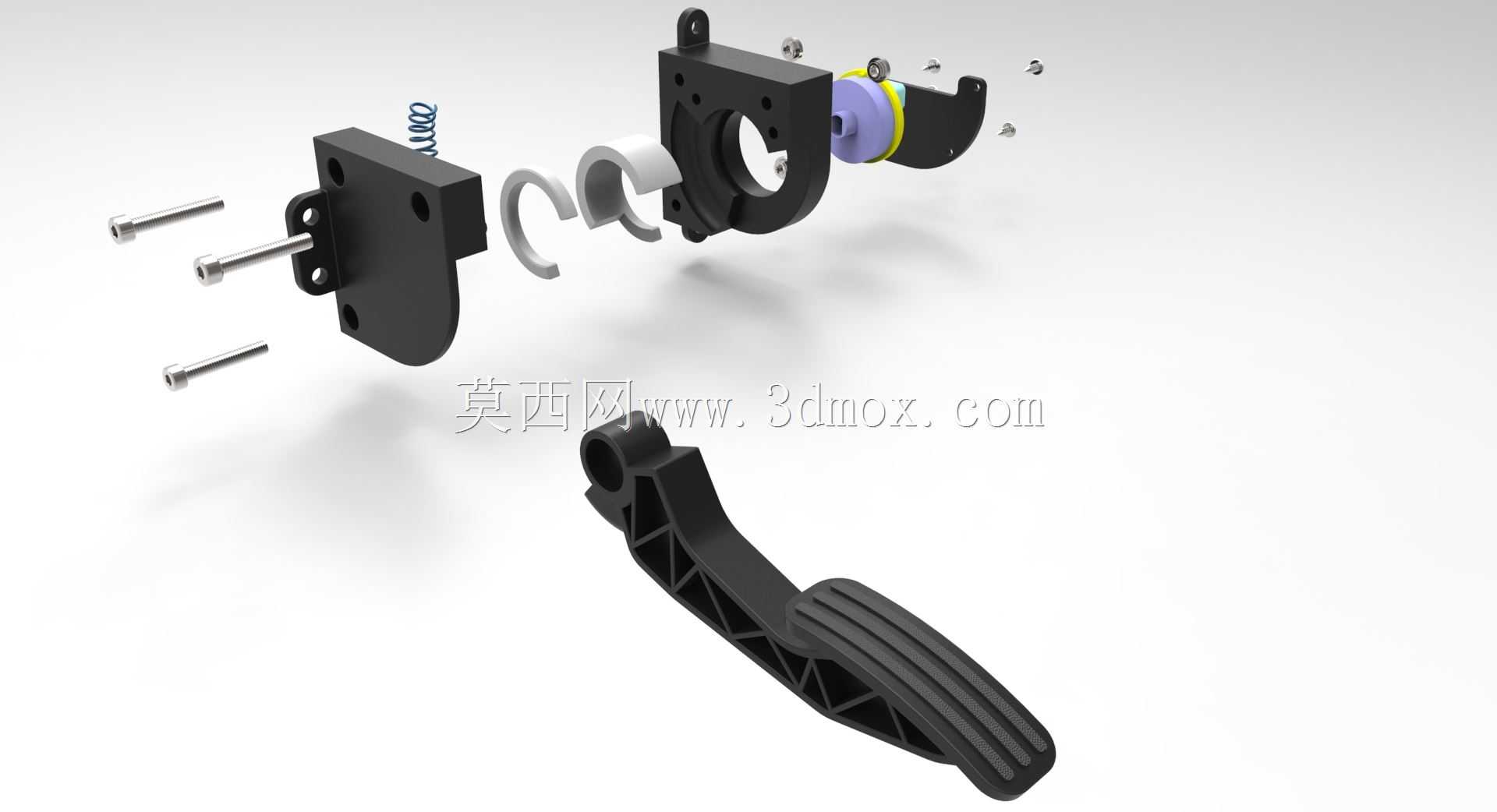

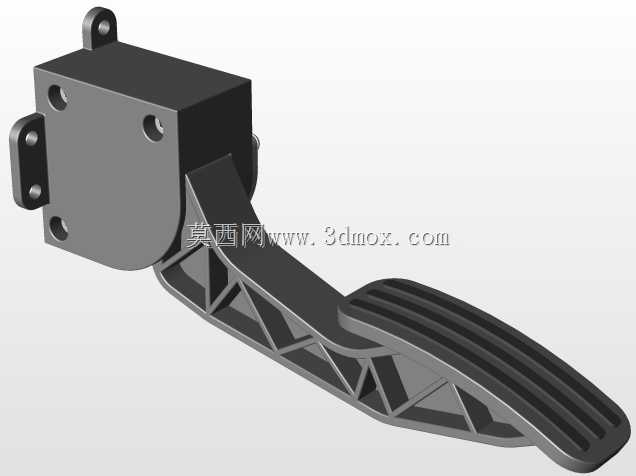

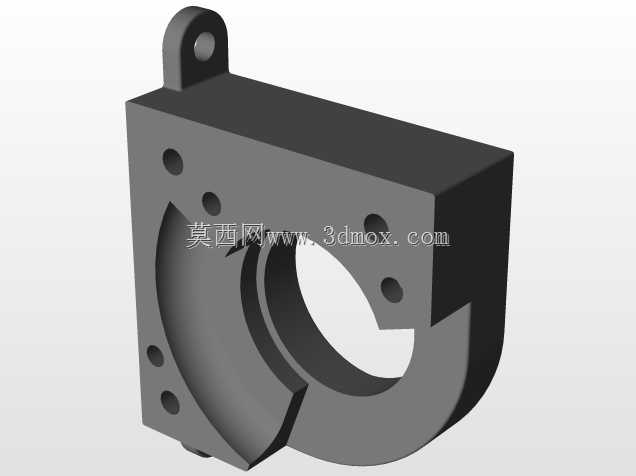

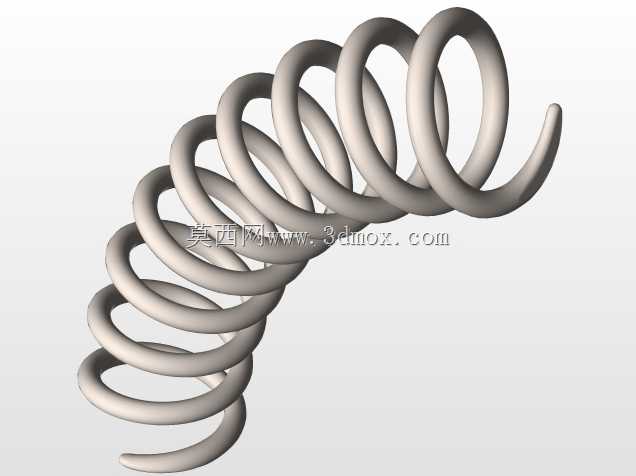

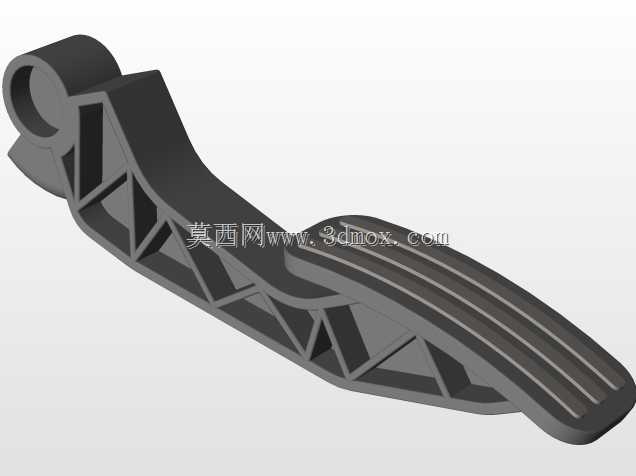

从功能特性来看，这套踏板结构采用极简主义设计思路，整体分为踏板臂主体、安装固定基座、复位弹簧、铰接销轴、信号触发模块、限位结构几个核心部分，其中踏板臂表面设置有符合人体脚部轮廓的防滑筋条，踩踏过程中可以增大鞋底与踏板面的摩擦力，避免脚部打滑；复位弹簧采用标准圆柱螺旋压缩弹簧，在驾驶员松开踏板时可以快速带动踏板臂回到初始怠速位置，复位力矩经过反复调校，既不会因为弹力过大导致驾驶员长时间踩踏脚部疲劳，也不会因为弹力过小出现复位滞后、卡滞的问题；铰接部位采用耐磨衬套配合金属销轴的结构，长期往复摆动过程中磨损量极小，可以保证全生命周期内的踏板转动顺畅无旷量；安装基座上预留了标准化的安装孔位，适配主流车型的前围板或地板安装点位，不需要额外制作转接支架即可完成装配。

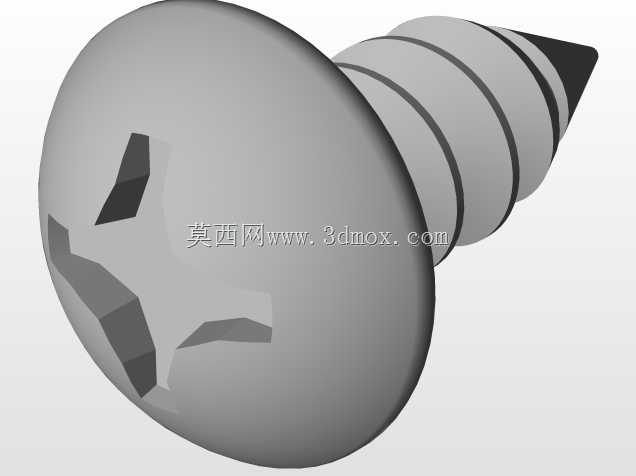

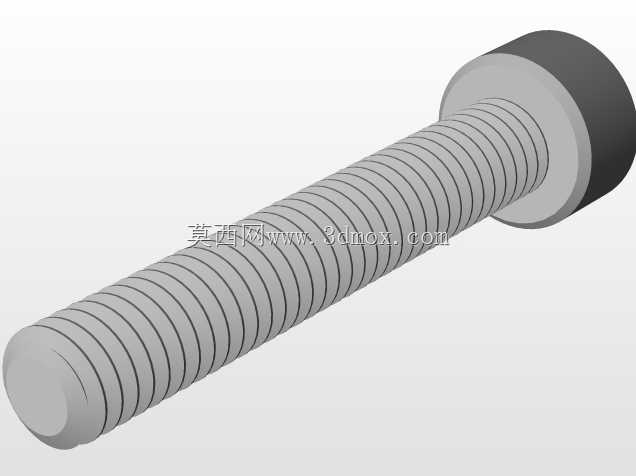

设计过程中充分考虑了量产落地的工艺可行性，除了复位弹簧、铰接销轴、固定螺丝这类标准五金件直接采购成熟商用件之外，其余结构件均采用注塑成型工艺生产，材料选用玻纤增强耐磨工程塑料，相比传统金属冲压焊接结构的踏板，整体重量降低40%以上，同时注塑件可以一体成型加强筋结构，在踏板臂的受力薄弱位置布置网格状加强筋，在保证整体结构强度、满足踩踏强度测试要求的前提下，最大程度减少材料用量，降低单件生产成本。

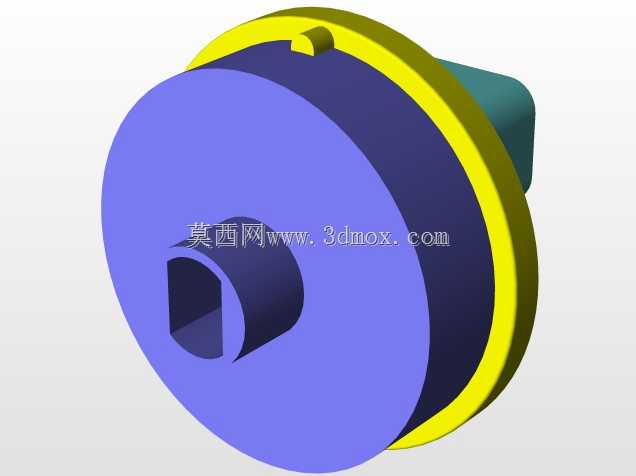

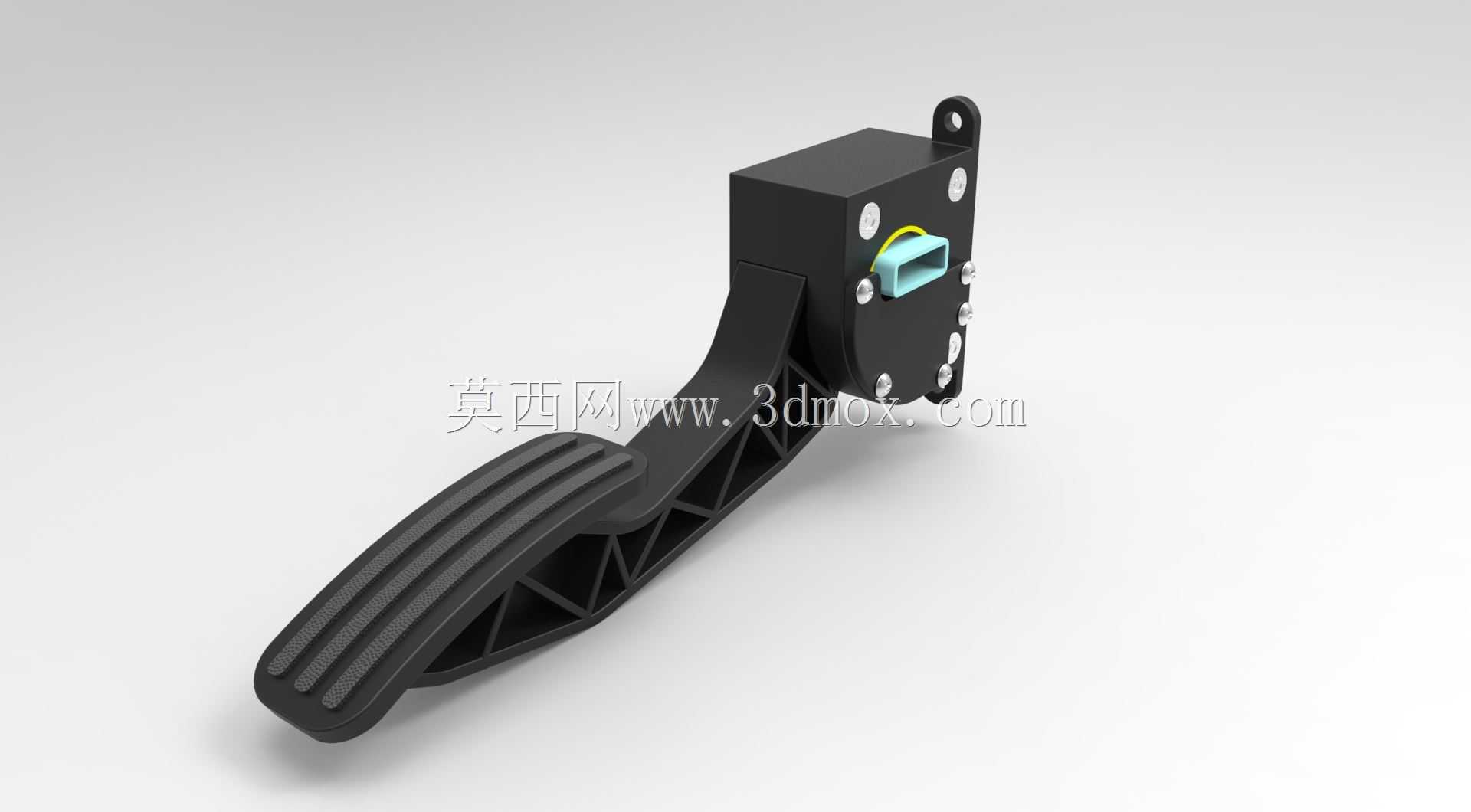

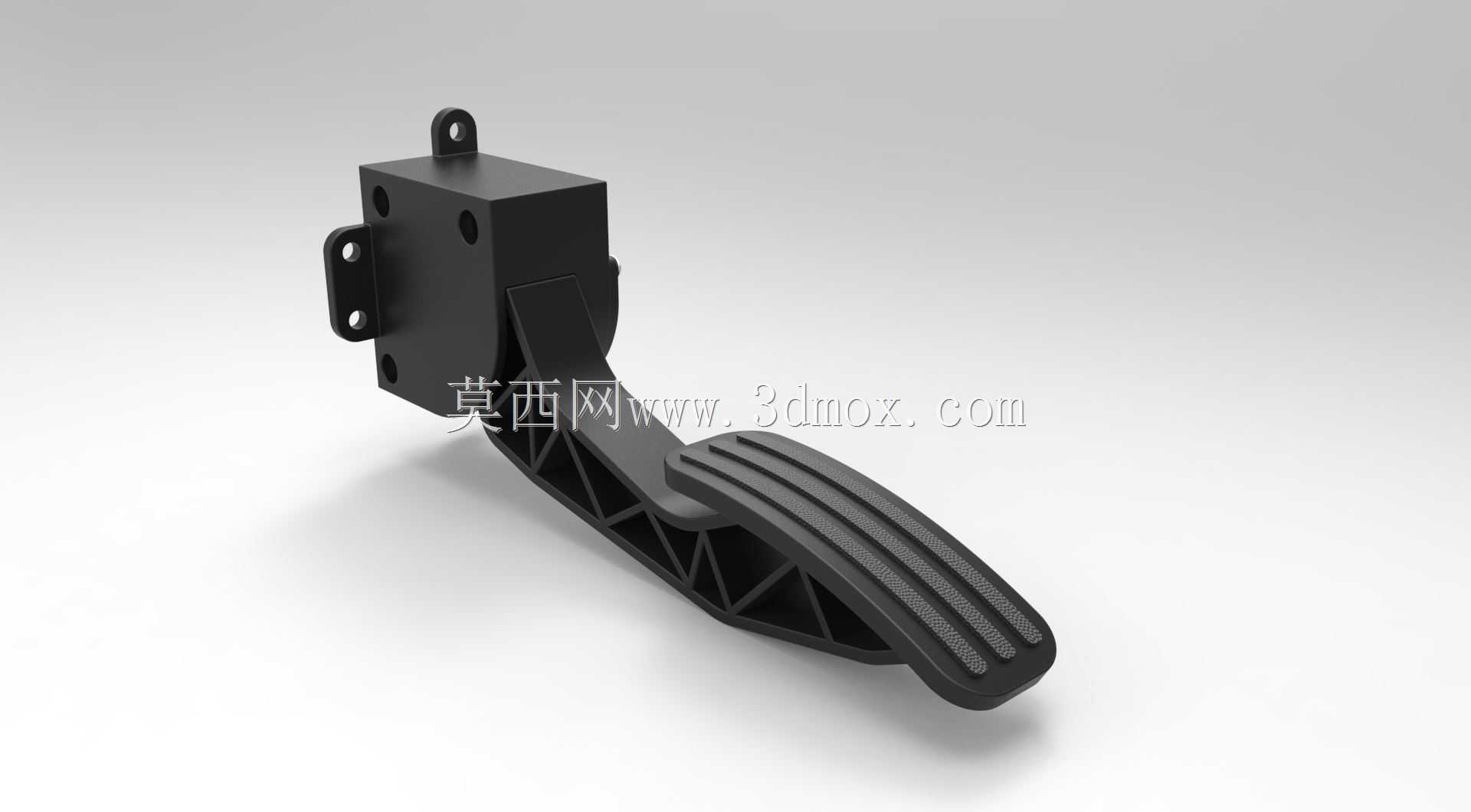

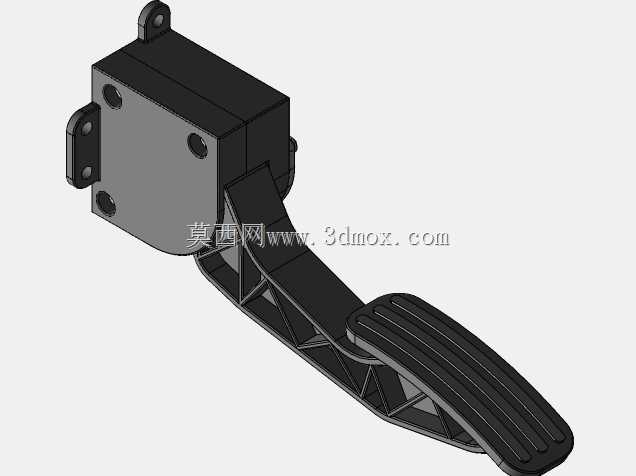

从安装边界来看，整套踏板总成的安装固定孔位间距符合主流车型的通用安装规范，踏板的初始角度、全行程踩踏角度都经过人体工程学校准，初始状态下踏板面与地板的夹角适配多数驾驶员的脚部自然放置角度，全行程踩踏位移控制在合理区间，不会出现踩踏到底时脚部过度弯折的问题；基座侧面预留了信号传感器的安装位置，可以适配接触式电位器传感器或者非接触式霍尔传感器，满足不同配置车型的信号输出需求，整套结构没有冗余的多余零件，装配工序简单，总装线上只需要完成三颗固定螺栓的锁紧、传感器线束插接即可完成装配，大幅提升整车总装的生产效率。
