中型卡车5吨级组合枢轴牵引挂接支架

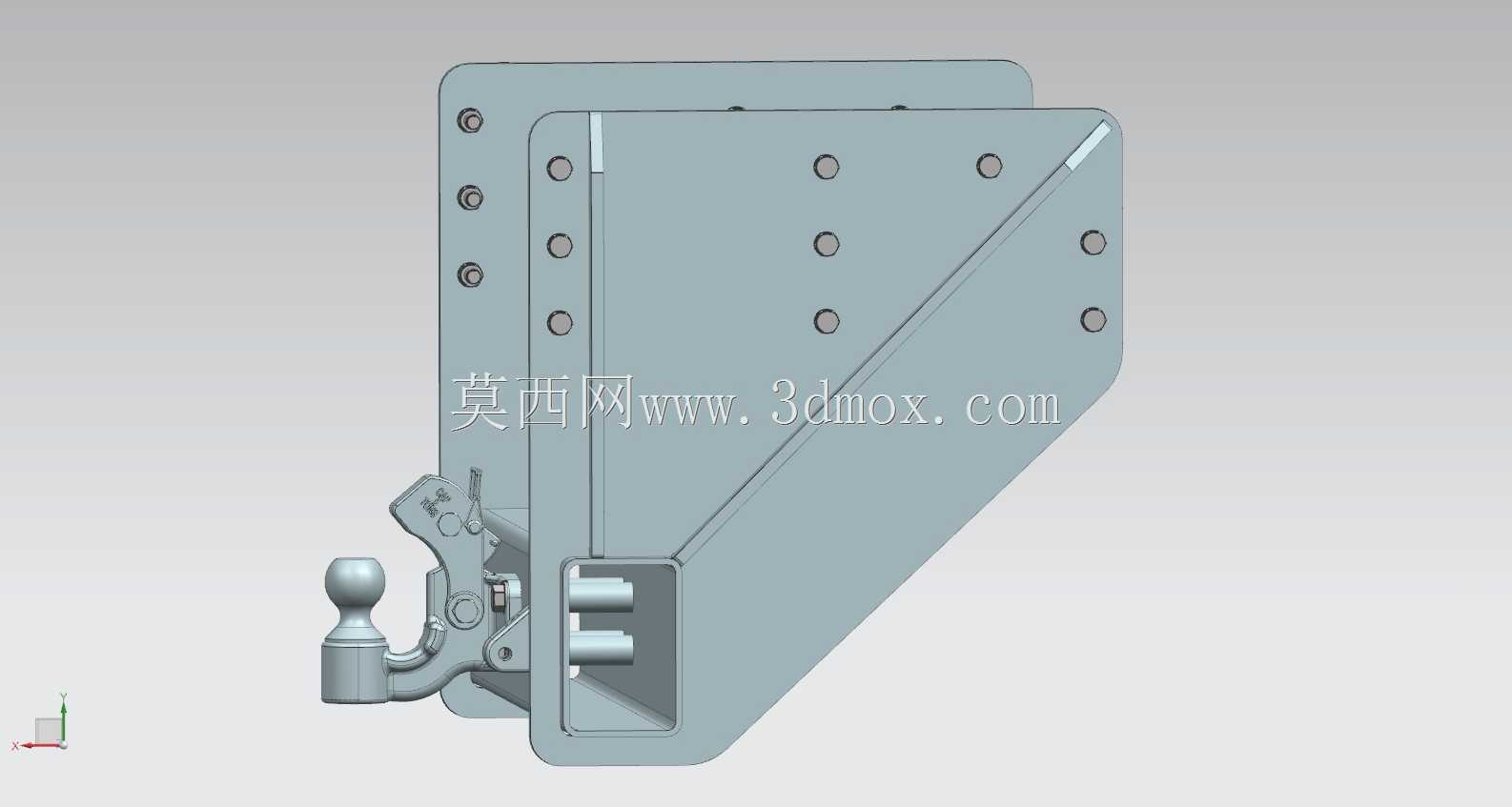

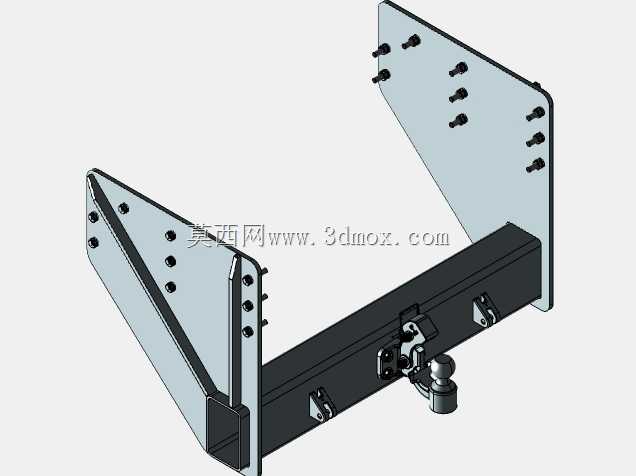

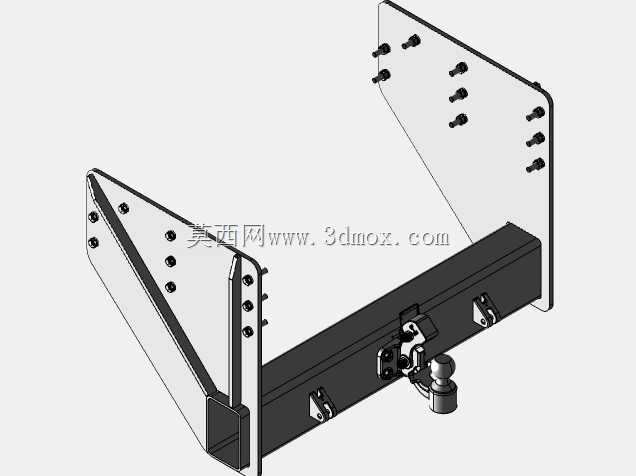

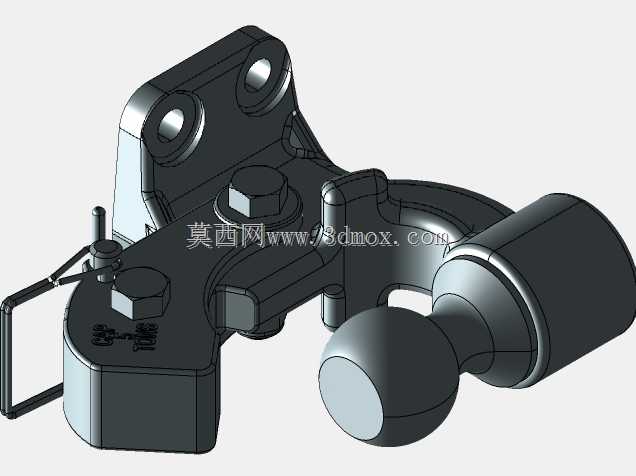

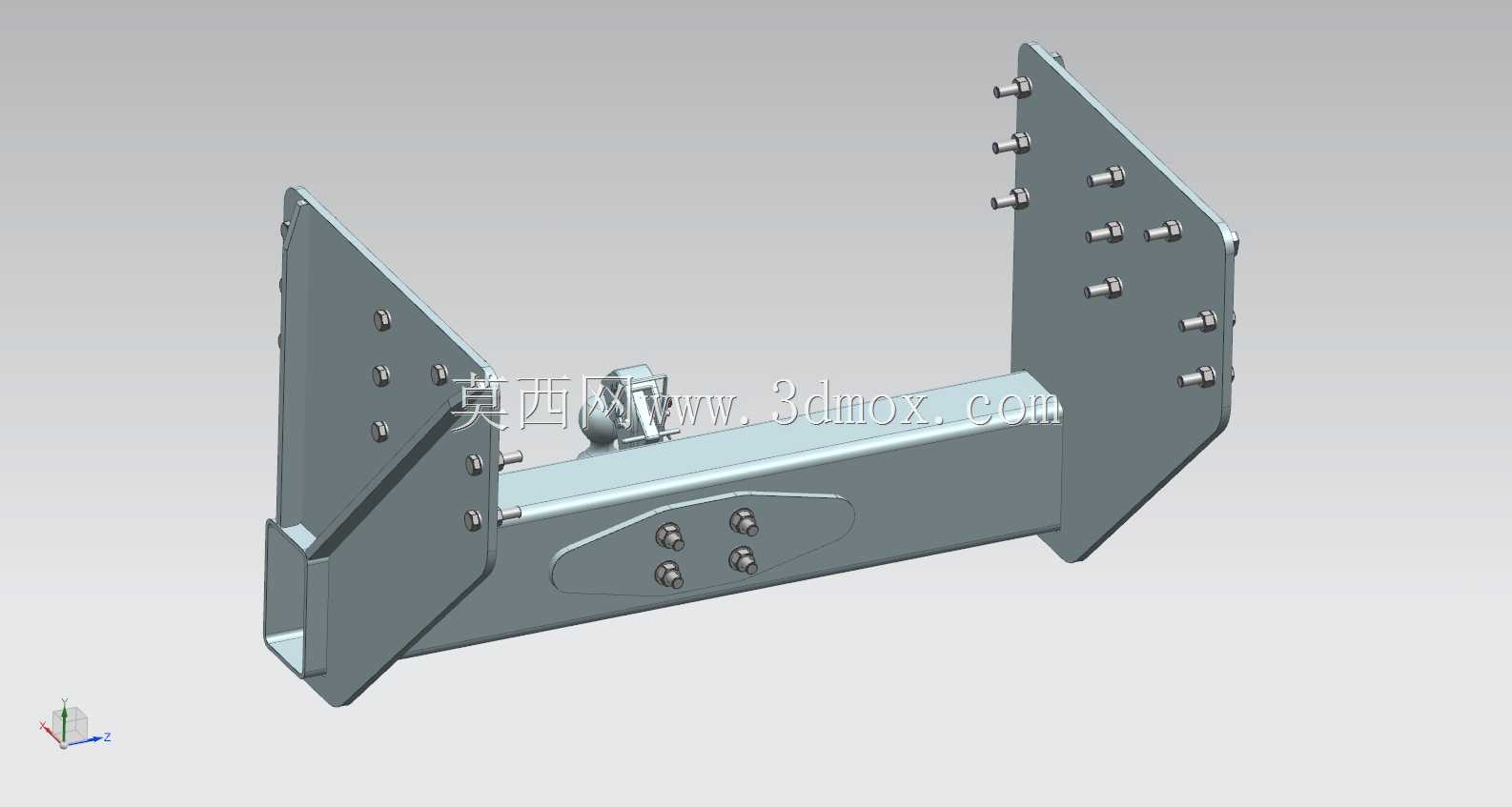

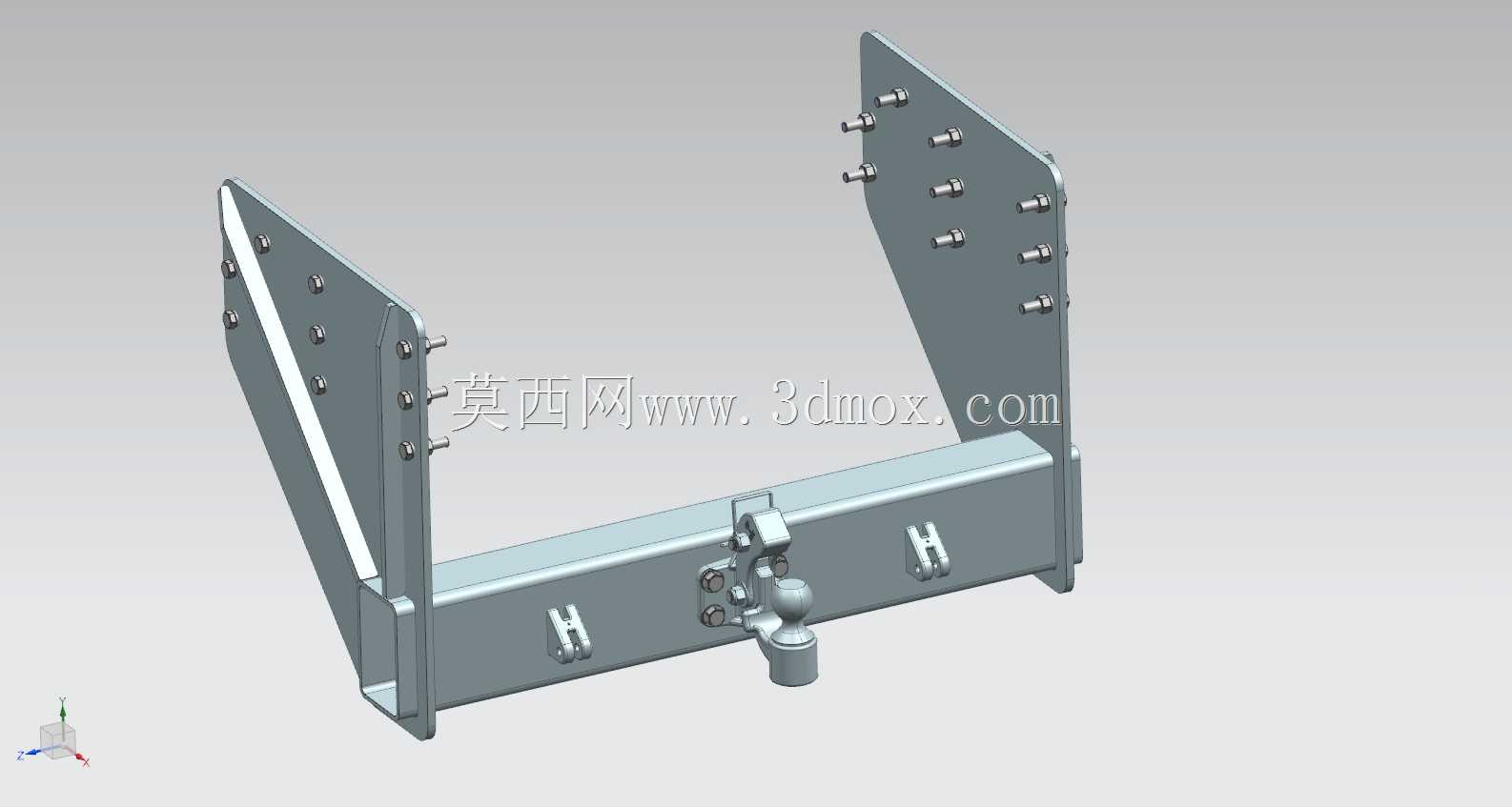

该挂接支架主要适配840毫米宽度底盘的中型载货卡车，作为车辆后部牵引连接的核心承载部件，承担拖挂设备、轻型作业挂车、转运拖斗等后挂装置的连接与载荷传递功能，广泛应用于城郊物流转运、厂区物料周转、工程现场短途拖运等场景，可满足日常作业中5吨额定载荷下的拖挂牵引需求，适配带50毫米球头连接结构的标准拖挂设备，无需额外改装连接端即可快速完成挂接操作。产品采用板式拼接的主体结构，主安装板为带多组安装孔位的直角折弯构型，侧边设置斜向加强筋板提升整体抗扭、抗弯折性能，避免重载牵引工况下支架出现形变开裂；前端集成标准50毫米牵引球头与锁止式拖钩结构，可同时适配球头式快挂拖具与带锁扣的环式挂接结构，挂接后自带的锁止机构可防止行驶过程中拖挂意外脱开，提升拖行作业的安全性。设计过程中优先匹配840毫米宽底盘中型卡车的尾部车架安装尺寸，安装板上的多组孔位可对应卡车尾部纵梁的原有安装点位，无需在车架上额外打孔即可完成固定安装，大幅降低现场改装的工作量；支架整体向外延伸的长度经过合理校核，既保证挂接操作时留有足够的手部操作空间，又避免伸出长度过大影响车辆的离去角，减少非铺装路面行驶时支架剐蹭地面的风险。主体结构采用等厚度钢板拼接构型，各连接点位的孔位排布兼顾安装适配性与结构强度，斜向加强筋从牵引端根部延伸至安装板上沿，将牵引载荷均匀分散到整个安装板面，避免局部应力集中；枢轴连接部位预留足够的转动间隙，可适配拖挂设备在上下坡、颠簸路面行驶时的角度摆动，减少刚性连接带来的冲击载荷，延长支架与挂接设备的使用寿命。
