适配双涡轮动力的双滚柱筒式节流结构

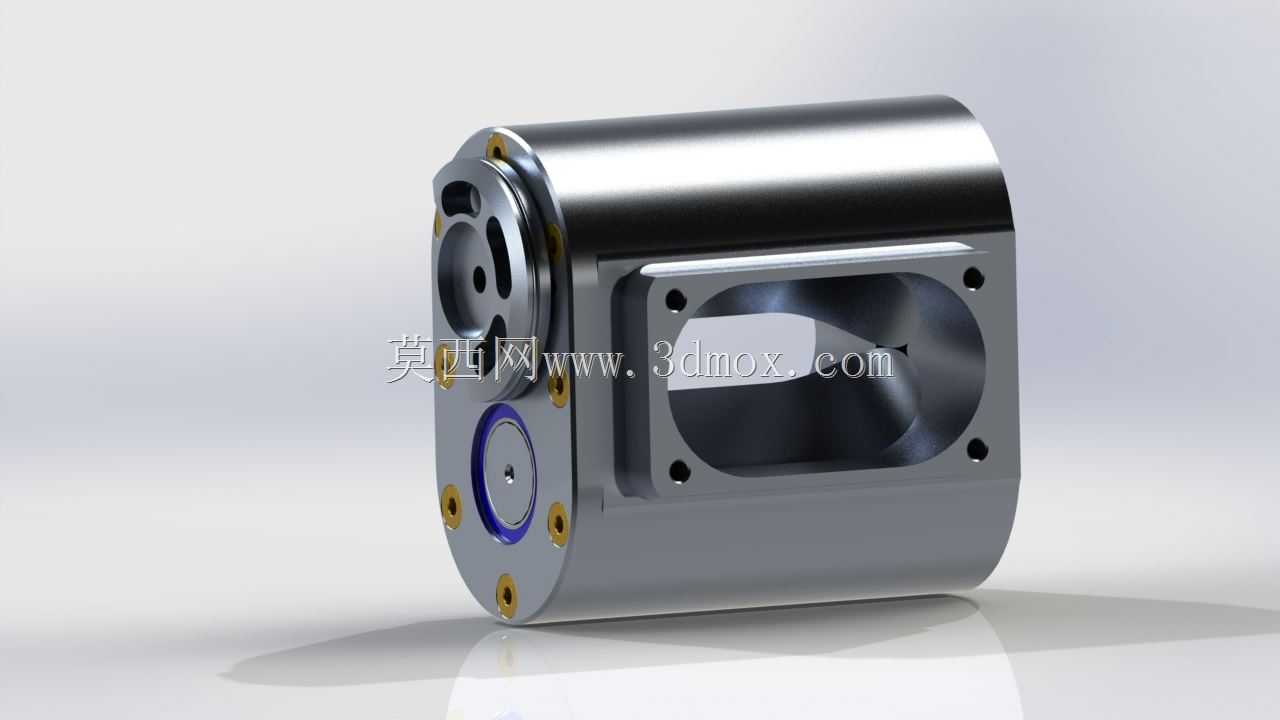

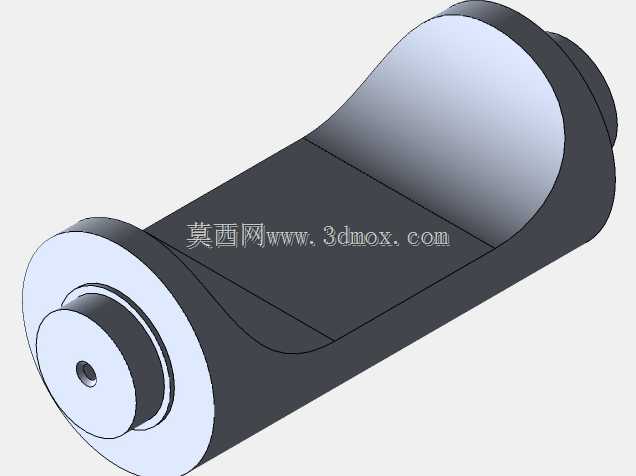

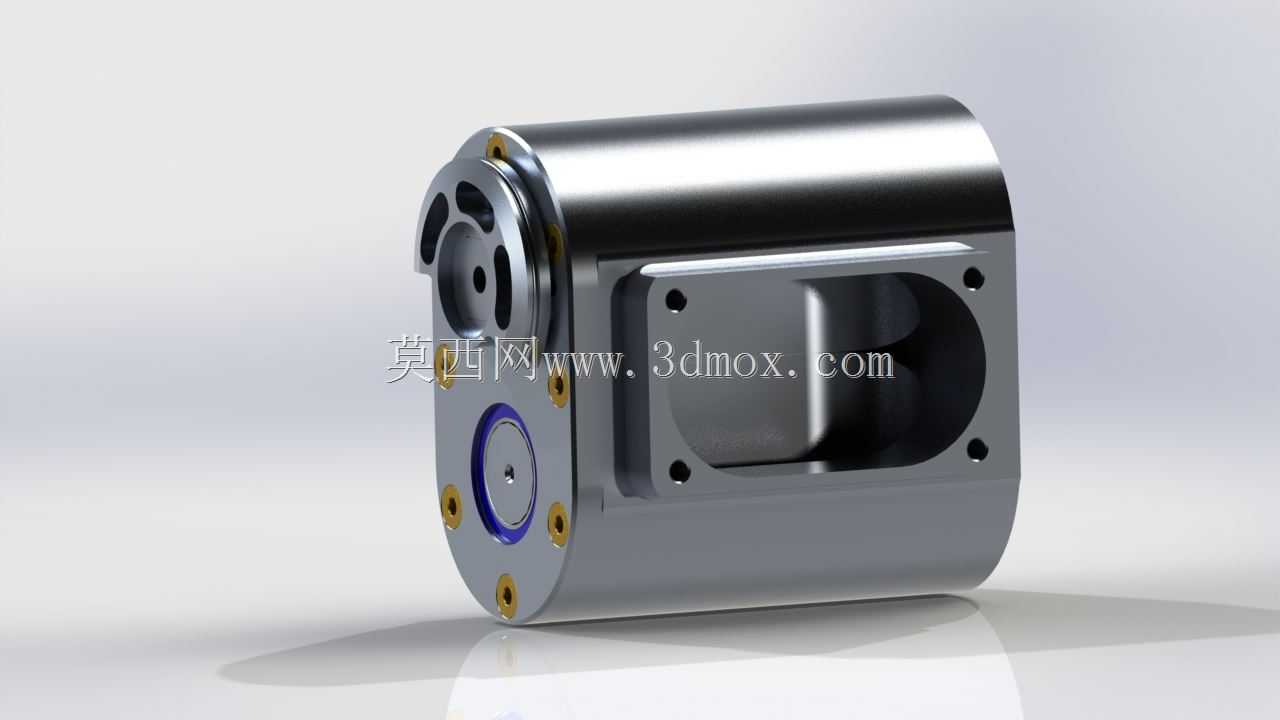

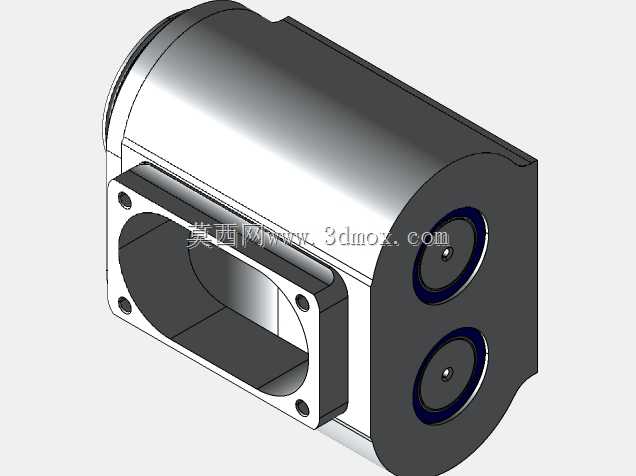

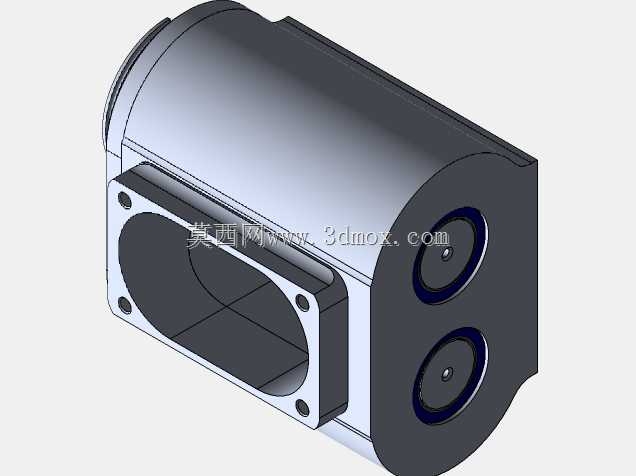

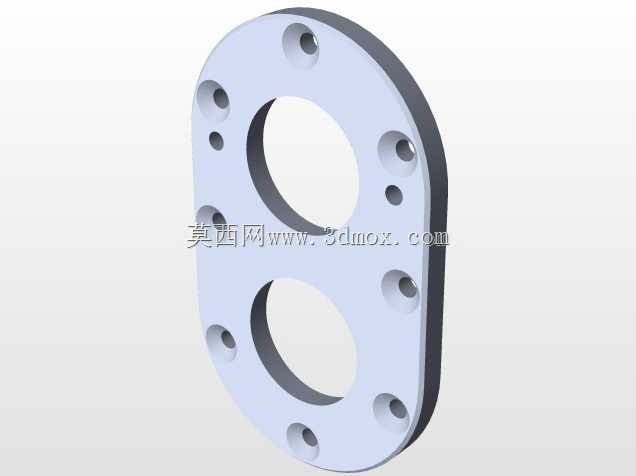

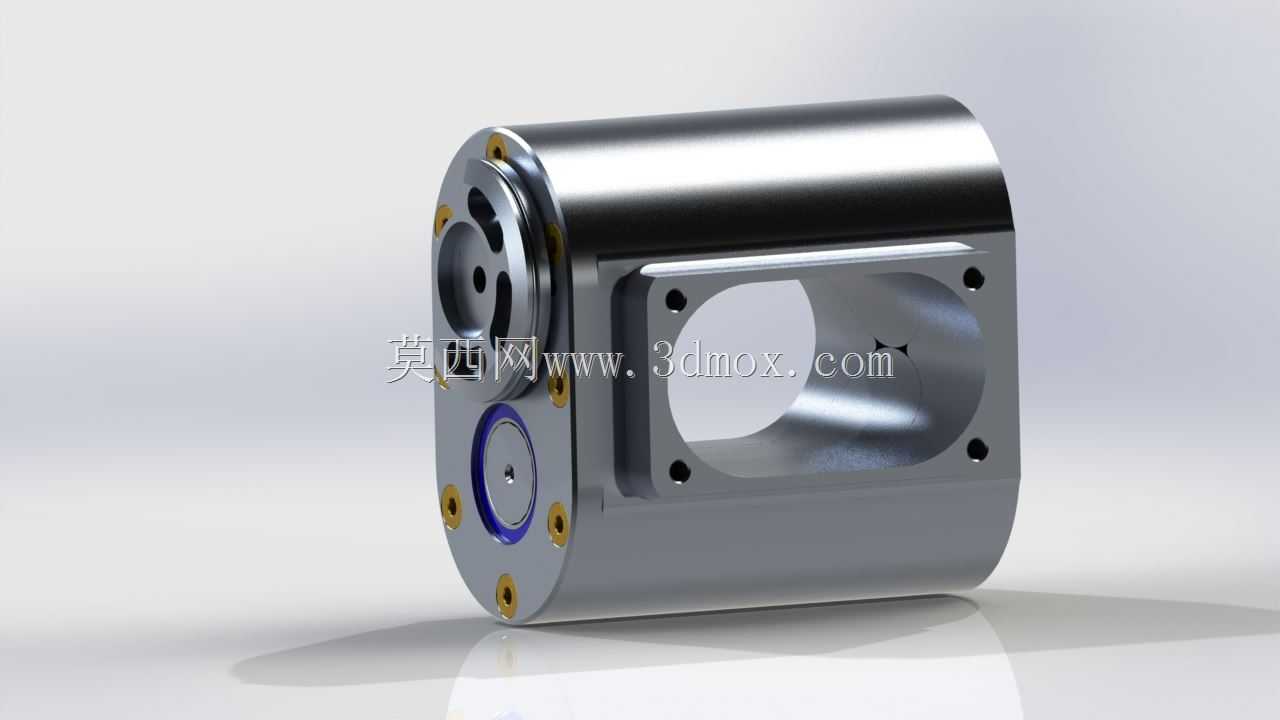

这款双滚柱筒式节流结构，主要面向大排量双涡轮动力系统的进气流量调控场景，可适配进气管路布局紧凑、流量调节精度要求高的动力配套需求，替代传统蝶形节流结构在高增压工况下的流量控制短板。在实际应用中，该结构安装于涡轮增压器与进气歧管之间的管路段，核心作用是根据动力输出需求精准调控进入燃烧室的空气流量，匹配不同工况下的空燃比要求，相比传统蝶阀的单侧翻板结构，双滚柱的协同运动能够让通流截面的变化更线性，避免小开度工况下的气流紊流与压损过大问题，尤其适配高增压值的涡轮动力单元，在急加速、高负荷运转时能够更快响应流量调节指令，减少涡轮迟滞带来的动力衔接断层。从功能特性来看，该结构采用椭圆形通流端口设计，能够匹配2.2英寸管径的安装接口，筒式主体的外壳采用一体化铣削成型结构，侧面预留的四个安装孔位可直接与周边管路法兰对接，安装边界紧凑，不需要额外改动原有管路的布局空间，双滚柱组件内嵌于筒身内部，通过同轴联动的结构同步转动，转动过程中两个滚柱的曲面配合形成连续可变的通流截面，从全闭到全开的行程中，通流面积的变化率更贴合动力系统的进气需求曲线，不会出现传统蝶阀在大开度时流量增益骤降的问题。设计思路上，这款结构优先考量了高增压工况下的密封性能与气流平顺性，滚柱边缘采用圆弧过渡结构，减少气流通过时的尖锐边角扰流，降低进气噪音与流动阻力，筒身内部的腔体做了平滑过渡处理，避免气流在腔体内形成涡流造成压损，端盖的密封结构采用多道环形槽设计，能够承受高增压工况下的气压冲击，不会出现漏气泄压的问题。安装层面，该结构的整体外形为类圆柱筒状，轴向长度与径向尺寸都适配常规横置动力单元的机舱布局空间，侧面的观察与维护窗口可在不拆解整体结构的情况下检查内部滚柱的磨损情况，降低后期维护的拆装成本，整体结构的运动部件少，相比多叶片的节流结构故障率更低，长期使用的稳定性更出色，能够在-40℃到120℃的工作环境下保持稳定的调节精度，适配不同地域、不同工况下的动力系统使用需求。
