车用红色带配光纹理尾灯透镜结构设计

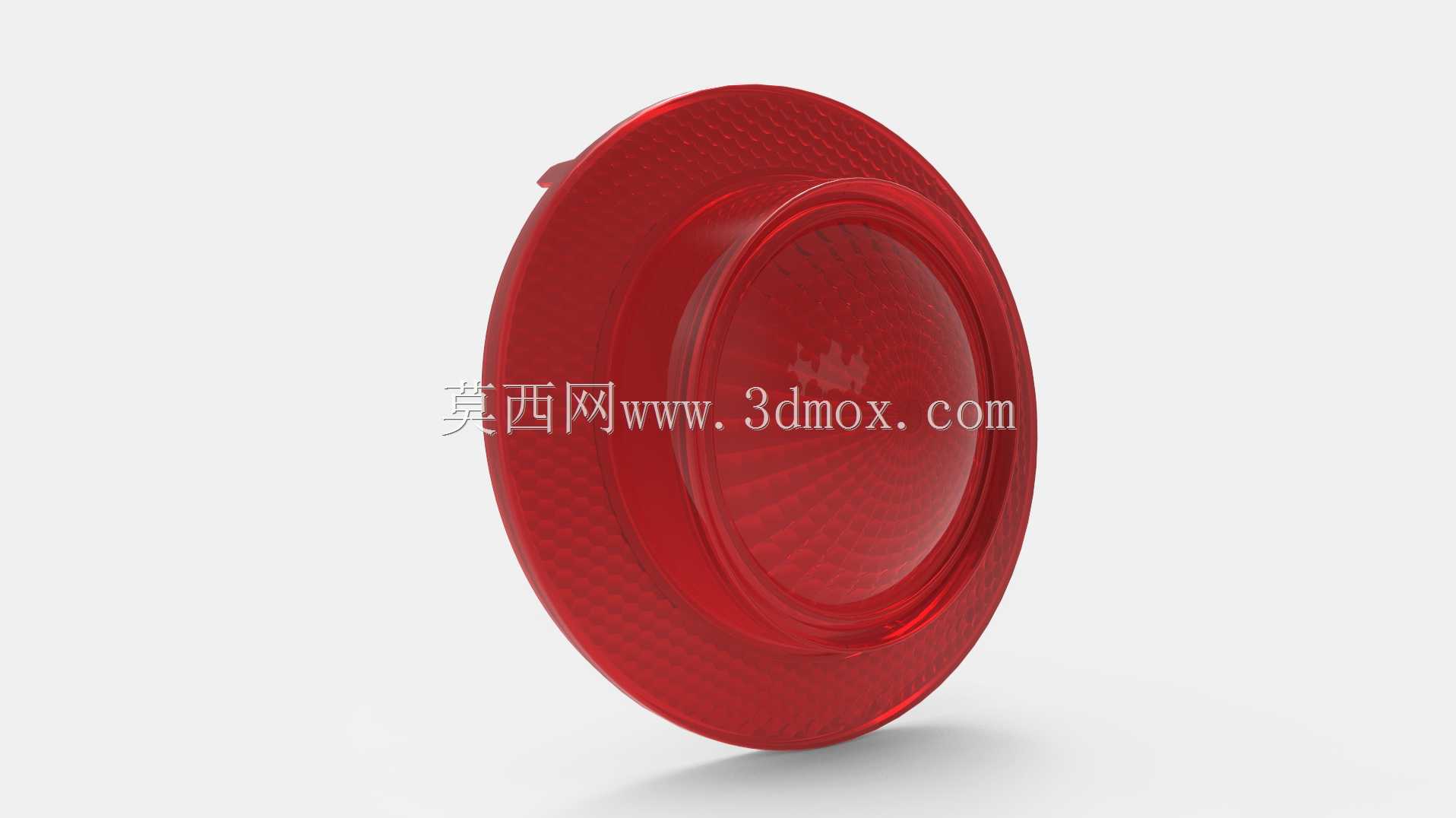

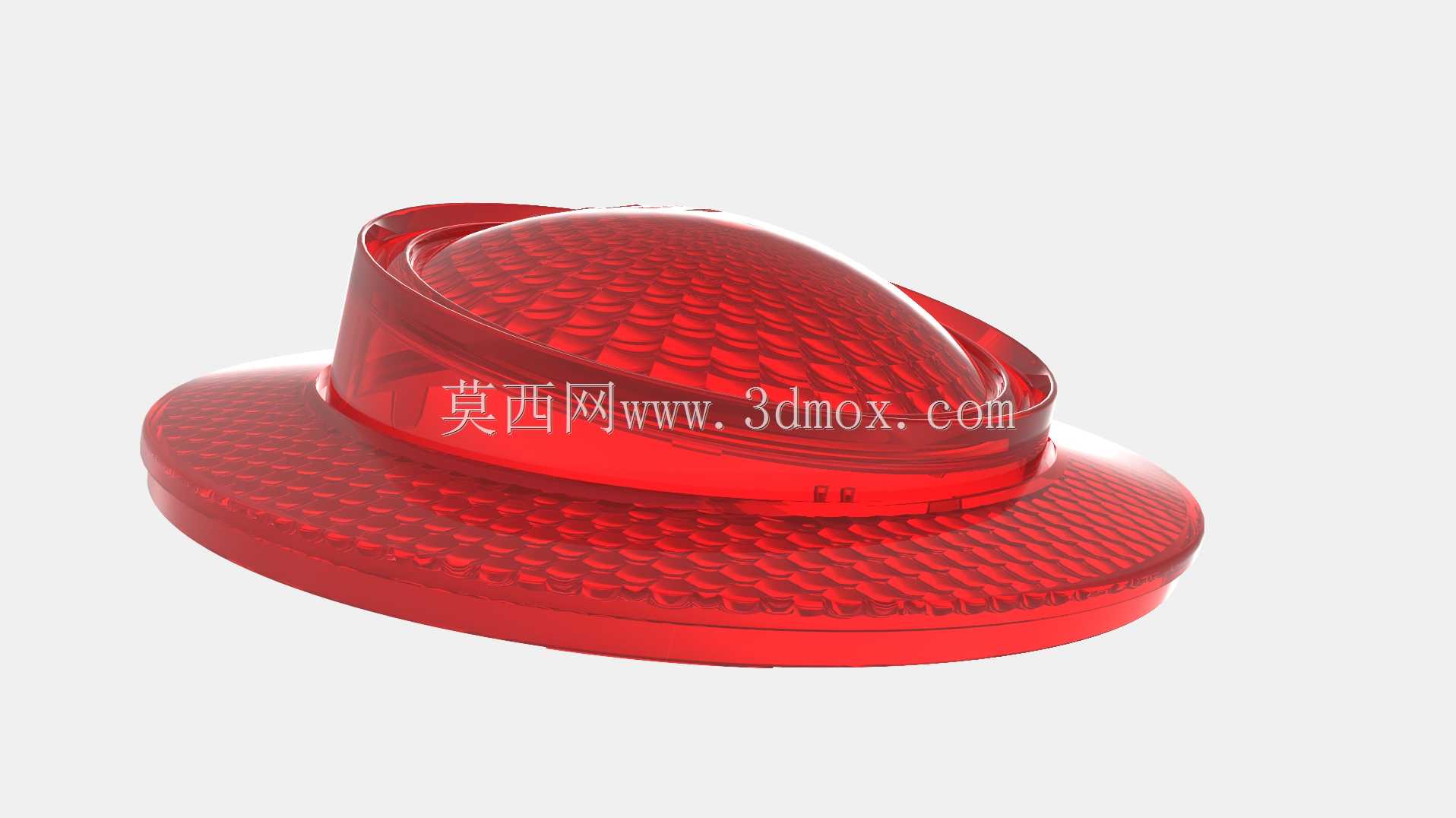

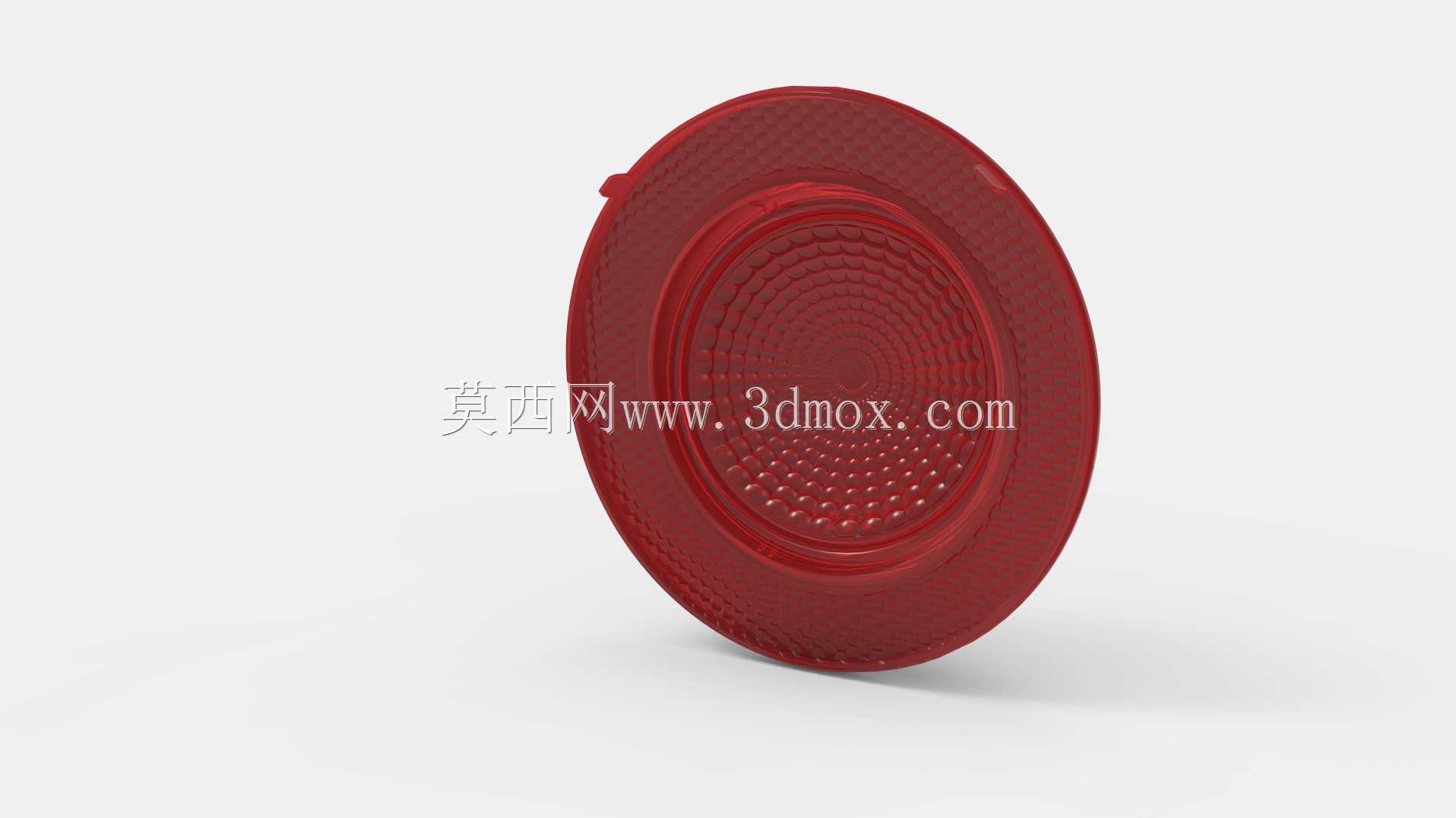

汽车尾灯透镜是车辆尾部照明与信号系统的核心光学部件，主要应用于乘用车、商用车的尾部灯组集成场景，承担着车辆制动提示、位置示宽、转向信号传递的关键光学功能，是道路行驶中后车识别前车行驶状态、保障行车安全的重要结构载体。在实际装车使用中，该透镜直接装配于尾灯灯组的最外侧，与灯壳、内部LED光源、反光碗结构配合，将内部光源发出的光线按照法规要求的配光角度进行均匀扩散与定向投射，避免光线直射造成后车驾驶员眩目，同时保证不同角度下的信号可视性，满足雨雾、夜间等低能见度场景下的信号识别需求。这款透镜整体采用透光性优异的红色光学材质制作，整体为带安装法兰边的穹顶式结构，外侧法兰边为平整的环形安装面，可通过超声波焊接、卡扣卡接或者胶粘的方式与尾灯灯壳实现密封连接，安装边界与灯组预留的装配槽完全匹配，法兰边的厚度经过匹配设计，既保证装配后的密封性能，避免水汽、灰尘进入灯组内部影响光源寿命，又能控制整体装配公差，避免与周边车身覆盖件产生装配干涉。透镜的光学工作面设计了密集的蜂窝状配光微结构，这类微结构是经过光学模拟反复调校的，能够对内部光源发出的光线进行多次折射与漫反射，让整个透镜表面的发光均匀度大幅提升，避免出现局部亮斑或者暗区，同时将光线的投射范围控制在法规要求的水平与垂直角度内，确保侧后方、正后方的道路参与者都能清晰识别灯光信号。透镜的穹顶弧度设计兼顾了光学性能与空气动力学需求，平滑的曲面过渡能够降低车辆行驶时的风阻，同时减少泥水、灰尘在透镜表面的附着，日常行驶中雨水能够顺着曲面快速滑落，保持透镜表面的清洁度，维持稳定的透光性能。在设计过程中，首先围绕光源的发光特性确定了透镜的基础光学曲率，结合尾灯灯组的内部安装空间，反复调整穹顶的高度与法兰边的直径，确保透镜与内部反光碗、光源板的距离符合光学焦距要求，让配光微结构的光线调控效果达到最优；同时针对装车后的耐候性需求，材质选型上考虑了长期紫外线照射、高低温交变环境下的性能稳定性，避免长期使用后出现发黄、开裂、透光率下降的问题，透镜边缘的过渡圆角经过优化，既减少了装配过程中的应力集中，也提升了整体结构的抗冲击能力，能够应对行驶中飞溅的小石子撞击、轻微剐蹭等日常工况，保障尾灯结构的长期可靠运行。
