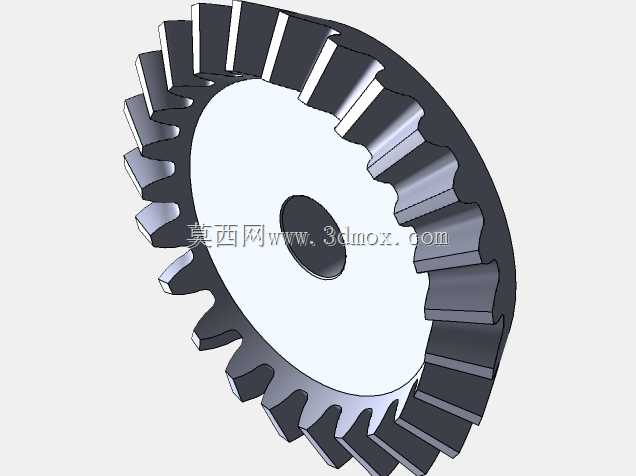

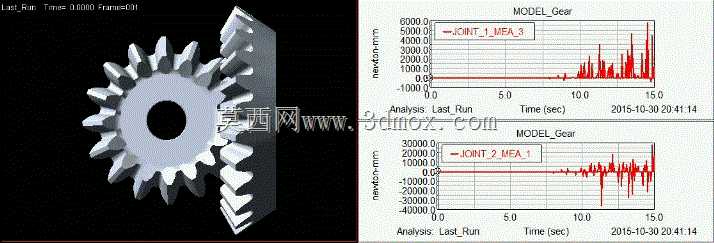

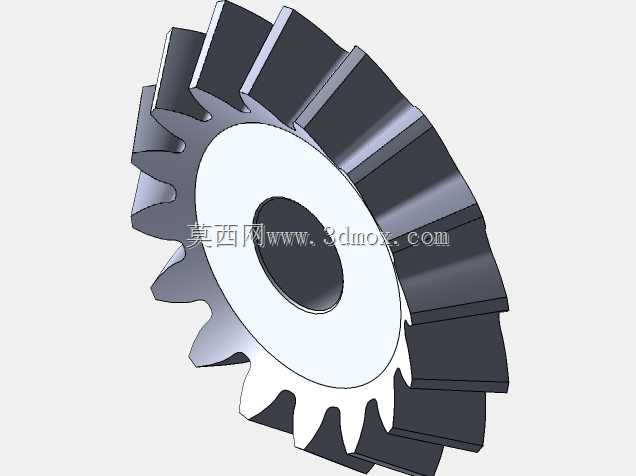

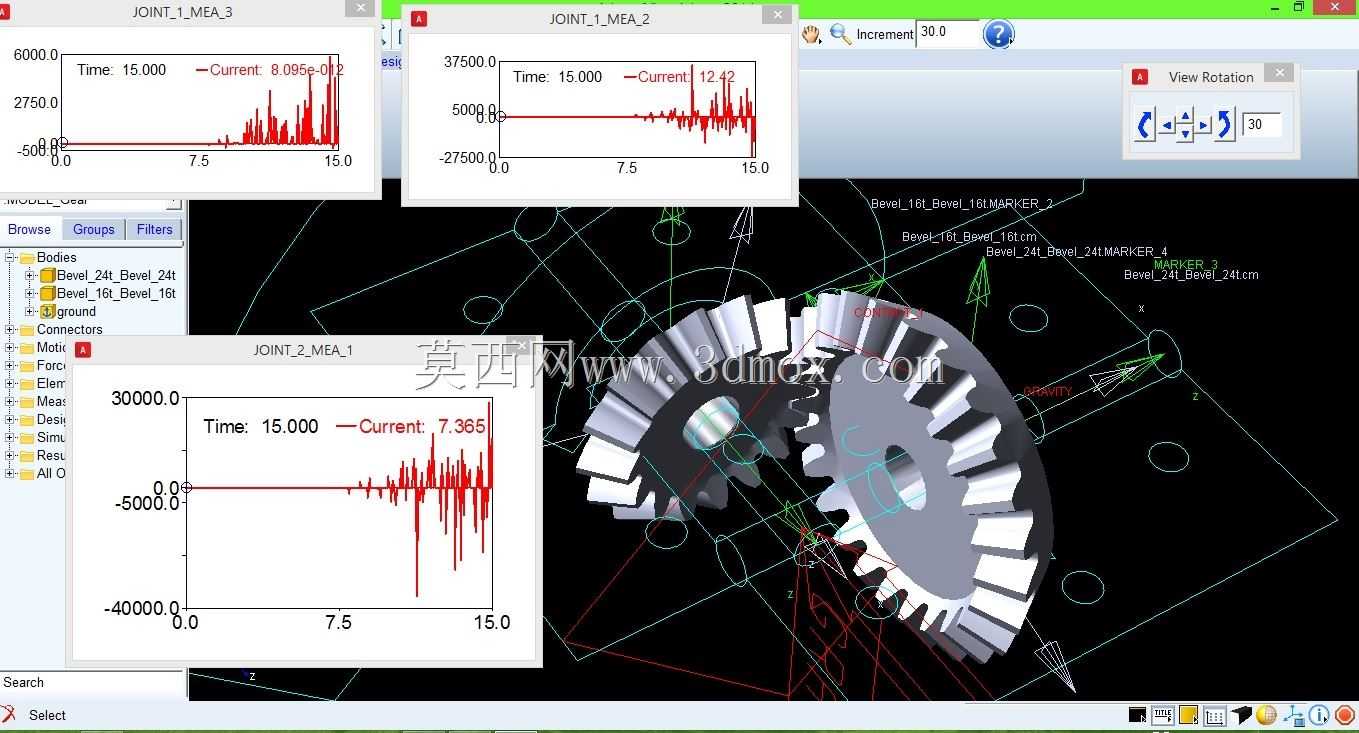

在机械传动系统的设计研发环节,锥齿轮作为相交轴动力传递的核心部件,广泛应用于差速器、机床主轴传动箱、工程机械行走驱动机构、航空航天辅助传动单元等场景,其啮合过程中的扭矩波动特性直接决定整套传动系统的运行平稳性、噪声水平与核心零部件使用寿命,是传动方案设计阶段必须重点验证的核心性能指标。这套锥齿轮扭矩分析模型,围绕实际工程中锥齿轮啮合的真实受力状态搭建,完整还原了一对正交啮合锥齿轮的齿形结构、装配位置关系与运动约束条件,可精准复现齿轮从启动到稳定运行全周期的动态扭矩变化规律。从设计思路来看,模型搭建阶段严格遵循锥齿轮的啮合原理,对齿廓曲面进行了精准拟合,确保齿面接触轨迹与实际加工装配后的状态一致,同时在两个齿轮的转动副位置设置了对应的扭矩监测节点,能够实时采集不同啮合时刻的扭矩数值,捕捉啮合冲击带来的扭矩突变信号,为设计人员优化齿形参数、调整安装侧隙、校核轴系承载能力提供可靠的数据支撑。在实际工程应用中,设计人员可借助该模型快速验证不同负载工况下的锥齿轮传动表现:当传动系统启动瞬间,齿轮从静止状态进入啮合状态会产生明显的冲击扭矩,模型可精准捕捉该峰值扭矩的数值与持续时长,帮助设计人员校核轴、键、轴承等配套零部件的抗冲击强度;在稳定运行阶段,模型输出的扭矩波动曲线可直观反映齿面啮合的平稳性,若波动幅值超出设计阈值,可针对性调整齿面修形参数、优化润滑方案,降低运行过程中的振动与噪声。从安装边界来看,模型中两个锥齿轮的轴线保持严格正交,安装距参数符合通用锥齿轮传动的设计规范,可直接适配常规闭式传动箱的安装空间要求,设计人员在进行传动箱结构设计时,可直接参考模型中的齿轮轮廓尺寸预留装配空间,避免出现运动干涉问题;同时模型中预留的负载输入接口,可根据不同应用场景的实际负载特性调整输入参数,适配从轻载精密传动到重载工程机械传动的不同分析需求,帮助设计人员在物理样机加工前完成多轮性能迭代,大幅缩短研发周期,降低物理样机的试错成本。
- 全部评论(0)
- 模板大小: 13.72 MB
- 售价:5金币
- 下载次数: 431
- 系统要求: SOLIDWORKS,Other,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering
- 软件分类: 齿轮
