旋转运动鲁约三角理学验证结构

　　在机械动力学验证、精密回转机构研发的场景中，这类带运动特性分析的结构件，常被用于验证非圆轮廓构件在高速回转状态下的质心偏移、振动响应规律，为各类带偏心回转特征的工业部件设计提供实测级的仿真参照。从结构本身来看，核心承载基体为带均布安装孔的圆形法兰盘，盘面上沿径向对称布置十字形凸台结构，凸台中心嵌套异形轮廓的鲁约三角成型块，中心预留轴孔用于与动力输出轴配合传递扭矩。盘面上的12个安装孔沿圆周等角度分布，孔位公差按照IT7级精度设计，可直接适配标准螺栓连接，安装时需保证端面跳动量控制在0.02mm以内，避免高速旋转时产生附加离心载荷。设计阶段优先考虑了运动过程中的质心配平逻辑，十字凸台的壁厚沿径向做渐变处理，

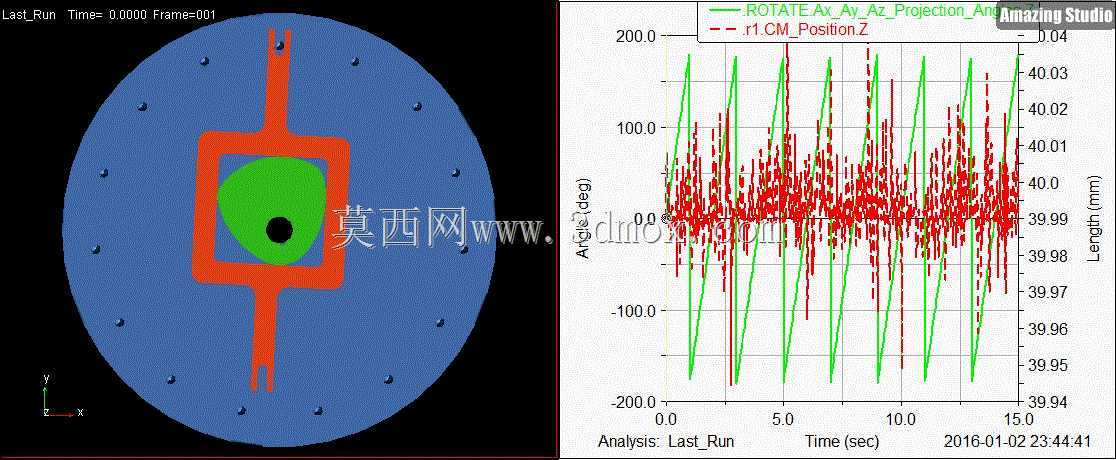

　　靠近中心轴孔位置壁厚为8mm，延伸至法兰盘边缘位置壁厚收窄至4mm，配合中心异形块的密度参数匹配，可将额定转速下的静不平衡量控制在0.5g·cm以内，满足中高速回转工况的动平衡初始要求。从功能特性上看，该结构可直接接入多体动力学仿真流程，通过提取回转过程中三个方向的角位移、质心Z向振动位移数据，可直观反映非圆轮廓构件在连续旋转时的运动耦合特性，图中对应的仿真曲线清晰呈现了角位移的周期性正弦变化规律，以及质心位置的高频微幅振动特征，这类数据可直接用于指导振动筛、偏心激振器、非圆齿轮传动机构的参数优化。实际工程应用中，这类验证结构常被放置在动力学试验台的输入端，搭配扭矩传感器、加速度传感器采集实际运行数据，与仿真结果做对标修正，

　　可有效缩短同类回转部件的研发周期，避免实际加工后出现动平衡不达标、运行振动超差的问题。结构的安装边界需预留至少1.5倍法兰盘直径的操作空间，周边不能有突出的刚性构件，防止旋转过程中发生运动干涉，与动力轴的配合采用H7/k6的过渡配合，配合面长度不小于轴径的1.2倍，保证扭矩传递的可靠性，同时方便拆装维护。在设计思路上，没有采用常规的圆形偏心块结构，而是选用鲁约三角这种定宽曲线轮廓作为核心运动件，就是为了验证非圆定宽轮廓在连续回转时的特殊运动规律，这类轮廓在泵类构件、定量送料机构中有特殊的应用价值，可实现无脉动的连续物料输送，相比传统偏心轮结构，能大幅降低运行过程中的冲击载荷。十字凸台的设计除了起到固定中心异形块的作用，

　　还可作为动平衡调整的配重基准，后续测试中如果出现不平衡量超差，可直接在凸台的对应位置去除材料或者添加配重块，无需额外设计配重结构，简化了整体结构的复杂度。法兰盘的材质选用45号钢调制处理，表面做发黑防锈处理，中心异形块可根据测试需求更换为铝合金、铜合金等不同密度的材质，模拟不同工况下的运动响应，安装孔采用沉孔设计，螺栓安装后头部不高出法兰盘端面，避免旋转时产生风阻和安全隐患。从仿真输出的曲线来看，绿色曲线对应的回转角位移呈现稳定的周期性变化，周期与转速严格对应，红色曲线对应的质心Z向位移存在高频微幅波动，波动幅值控制在0.04mm以内，说明初始结构的动平衡表现较好，后续如果要应用在更高转速的工况下，可对十字凸台的轮廓做进一步的拓扑优化，在保证结构强度的前提下降低整体质量，进一步减小离心载荷带来的振动影响。这类结构的建模过程需要严格保证轮廓的尺寸精度，尤其是鲁约三角的轮廓曲线，需要按照定宽曲线的数学方程精准绘制，任何轮廓偏差都会直接导致运动仿真结果失真，进而影响后续实际产品的设计准确性。在装配关系上，中心异形块与十字凸台的内框采用H7/h6的间隙配合，配合面涂抹润滑脂减少相对运动的磨损，轴向采用端盖压紧固定，防止高速旋转时出现轴向窜动。
