带网格分析的异形吹塑包装瓶结构

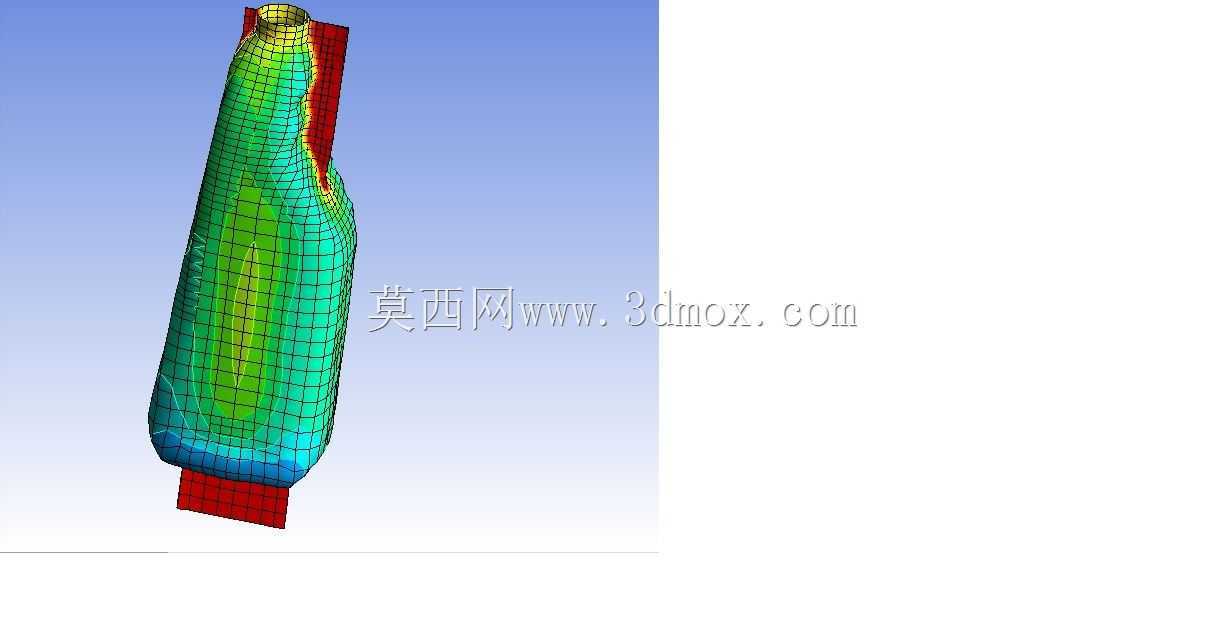

　　日常接触的洗护、饮品、日化类流体包装场景里，吹塑瓶是应用占比极高的容器形式，这类瓶体的设计绝非简单做个空心壳体，需要兼顾吹塑工艺可行性、灌装线适配性、终端握持手感、内容物存储稳定性以及运输堆叠的抗形变能力。这款异形吹塑瓶的结构设计，首先从吹塑工艺的成型边界出发做了曲面过渡优化，瓶身整体采用非对称的收腰流线造型，区别于常规圆柱或方瓶的对称结构，在靠近瓶口的位置做了单侧内凹的弧面处理，这个结构一方面是为了匹配特定灌装设备的卡瓶定位工位，让瓶体在高速灌装线上传输时不会出现自旋偏移，另一方面也能在用户单手握持时形成贴合指腹的支撑面，降低大容积瓶装产品握持时的滑脱概率。从网格划分的分析结果能看到，瓶身不同区域的壁厚做了差异化分配，

　　底部和靠近瓶口的颈部位置网格密度更高，对应实际生产中这两个区域需要更高的结构强度——底部要承受灌装后整瓶的竖直载荷，堆叠运输时还要承受上层货品的压力，颈部则要配合瓶盖的螺纹旋合结构，承受封盖时的扭矩以及日常开合的反复载荷，这两个区域的壁厚设计比瓶身中段厚15%-20%，避免出现应力开裂的问题。瓶身中段的曲面做了渐变的弧度处理，没有出现尖锐的转角，这是吹塑工艺的核心要求，吹塑过程中型坯在模具内吹气膨胀时，尖锐转角位置会出现料流堆积不足、壁厚过薄的问题，大圆角过渡能让型坯均匀延展，保证整个瓶身的壁厚偏差控制在工艺允许范围内，同时也能降低瓶身受外力挤压时的应力集中，哪怕受到侧向的冲击载荷，力也能顺着曲面均匀分散到整个瓶体，

　　不会出现局部凹陷破裂的情况。在安装与适配边界上，瓶口采用标准的通用螺纹口径，能匹配市面上常规的旋盖、泵头、翻盖等多种密封配件，不需要单独开模做专属瓶盖，能大幅降低后期的配件采购成本；瓶底做了内凹的支撑脚结构，让瓶体放置在平面上时接触面积形成稳定的三点或环形支撑，哪怕灌装后内容物存在一定重量，也不会出现瓶底外凸导致放置不稳的问题。另外瓶身单侧的凸起标识区域，是预留的贴标位置，这个区域的曲面弧度做了专门的压平处理，保证标签粘贴后不会因为曲面曲率过大出现翘边、脱落的问题，适配自动贴标机的工位作业要求，贴标过程中标签能完全贴合在指定区域，不会出现褶皱偏移。从流体存储的角度看，瓶身内部的过渡曲面全部做了顺滑处理，没有死角位置，

　　对于粘稠类的洗护内容物来说，使用时能让内容物顺利流向瓶口，减少瓶内残留，提升用户的使用体验；同时瓶身的整体重心设计在瓶体中下位置，哪怕瓶内内容物剩余量较少时，也不会出现轻易倾倒的问题，适配家庭、商超货架等多种放置场景。在吹塑模具的匹配上，整个瓶体的分型线位置选在瓶身侧面的视觉弱化区域，合模后产生的飞边经过修整不会影响瓶身的整体外观，同时分型面的设计尽量简化，减少模具加工的复杂度，降低模具制造成本和后期的维护难度。
