日内瓦间歇传动机构结构设计

　　该机构属于典型的间歇式分度传动构件，核心功能是将主动件的连续匀速回转运动，转换为从动件的周期性间歇转位动作，在多工位自动化加工、轻工包装、印刷设备、食品灌装生产线中应用极为广泛，可配合送料、检测、装配等工序的节拍要求，实现工位间的精准步进切换，避免连续回转带来的工序干涉问题。

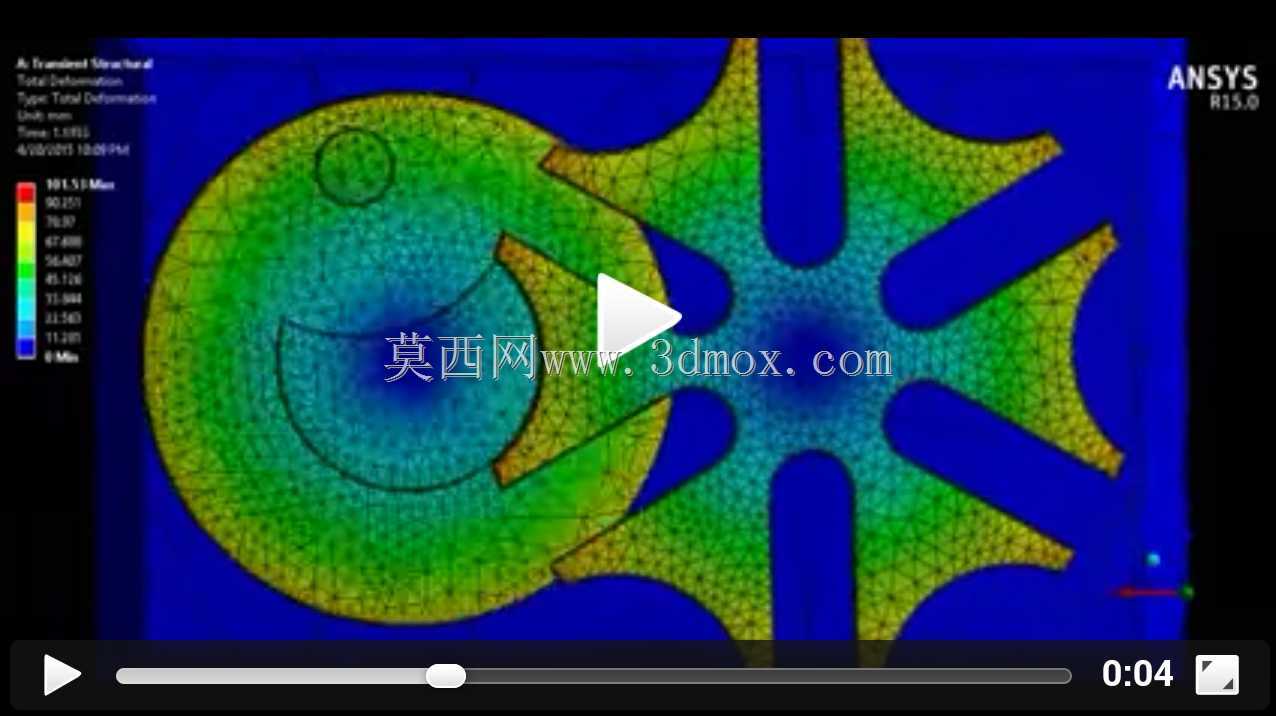

　　从结构设计逻辑来看，该机构采用外啮合槽轮布局，主动拨盘上的圆柱销在进入槽轮径向导槽时，带动槽轮完成固定角度的转位，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧紧密贴合，将槽轮精准锁定在固定工位位置，避免工位偏移，整套机构无需额外配置制动或定位组件，依靠自身型面配合即可完成定位，结构紧凑度远高于棘轮、不完全齿轮等其他间歇传动结构，传动过程无刚性冲击，运行噪音更低，分度精度可满足多数中低速自动化设备的工位转位需求。

　　设计过程中首先需要明确工位数量对应的槽轮槽数，本次结构采用六槽布局，对应每次转位60度的分度角，可适配六工位的工序排布需求，拨盘的回转中心与槽轮回转中心的中心距是核心安装边界参数，直接决定了圆柱销的回转半径、槽轮径向导槽的深度以及锁止弧的配合半径，建模时需严格保证圆柱销进入导槽时的运动方向与导槽中心线相切，避免传动过程中出现卡滞或额外的侧向载荷，降低拨销与导槽侧壁的磨损速率。

　　从安装适配维度来看，该机构的轴向厚度可根据设备的安装空间灵活调整，输入轴与输出轴采用平行轴布局，可直接通过联轴器与驱动电机、减速组件连接，也可通过同步带轮、齿轮副接入设备的主传动链，安装基准面设置在机构的壳体支撑端，可直接固定在设备的安装立板或工作台面上，无需额外设计复杂的转接支架。槽轮的导槽侧壁、拨盘的锁止弧面、圆柱销的外圆面是核心的配合工作面，建模时需预留合理的配合间隙，既要保证转位动作顺畅无卡滞，也要避免间隙过大导致的工位定位偏差，锁止弧的配合段需保证足够的接触长度，避免锁定状态下槽轮出现窜动。

　　在实际工况适配中，该机构更适合中低速的间歇传动场景，主动拨盘的转速不宜过高，否则圆柱销进入导槽瞬间的冲击会加剧构件磨损，缩短机构使用寿命，若应用在高速分度场景，可对拨销的进入端做修型处理，优化运动曲线，降低冲击载荷。机构的从动槽轮输出端可直接连接转盘式工装、多工位夹具或者送料辊，输出端的连接法兰可根据实际负载情况调整尺寸，保证扭矩传递的可靠性。整套机构的零件加工工艺性较好，槽轮、拨盘均可采用普通数控铣削完成加工，圆柱销可采用标准轴承钢销钉，降低加工成本与后期维护难度，日常维护仅需定期在导槽、锁止弧配合面涂抹润滑脂，即可保证长期稳定运行。
