十字轴式万向节传动结构三维建模

　　在各类需要变角度传递扭矩的传动链路中，万向节是应用范围极广的核心连接部件，从车辆底盘的传动系统，到工业设备的多轴联动传动布局，再到机床进给机构的动力传递环节，都能见到这类部件的身影。不同于刚性联轴器仅能实现同轴间的扭矩传递，万向节可以在两轴轴线存在夹角、甚至工作过程中夹角持续变化的工况下，稳定完成旋转动力的传输，补偿传动链路中因安装误差、机架形变、工作位移带来的轴线偏移问题。

　　本次建模的十字轴式万向节结构，核心采用十字轴作为中间传动载体，两端分别连接主动叉与从动叉，十字轴的四个轴颈分别与两个叉架上的轴承孔配合，保证叉架可以绕十字轴的对应轴颈灵活转动。设计过程中首先需要明确传动链路的额定传递扭矩范围，以此反推十字轴的轴颈直径、叉架的截面厚度，确保在最大冲击扭矩工况下，十字轴轴颈的剪切应力、叉架根部的弯曲应力都落在材料许用应力区间内，避免出现过载断裂的失效问题。

　　从安装边界来看，这类万向节的轴向尺寸需要匹配两端传动轴的安装间距，径向最大回转半径需要预留足够的周边间隙，避免工作过程中与周边的机架、护罩、管线发生运动干涉。建模时需要重点关注十字轴轴颈与轴承配合面的公差配合关系，通常采用过渡配合保证轴承内圈与轴颈的同轴度，同时预留润滑脂的存储通道，在十字轴中心设计贯通的油道，配合轴颈端部的油封结构，保证润滑脂可以到达每个摩擦面，降低转动过程中的磨损速率，延长部件的维护周期。

　　实际应用场景中，单万向节传动存在不等速特性，也就是当主动轴以恒定角速度旋转时，从动轴的角速度会在一定范围内周期性波动，这种波动会带来传动链路的附加动载荷，加剧轴承、齿轮等关联部件的疲劳损耗。因此在长距离变角度传动、或者对传动平稳性要求较高的设备中，通常会采用双万向节的布置形式，将两个万向节通过中间轴连接，安装时保证中间轴两端的叉架处于同一平面，同时让中间轴与主动轴、从动轴的夹角相等，以此抵消单万向节的不等速问题，实现等角速度传动。

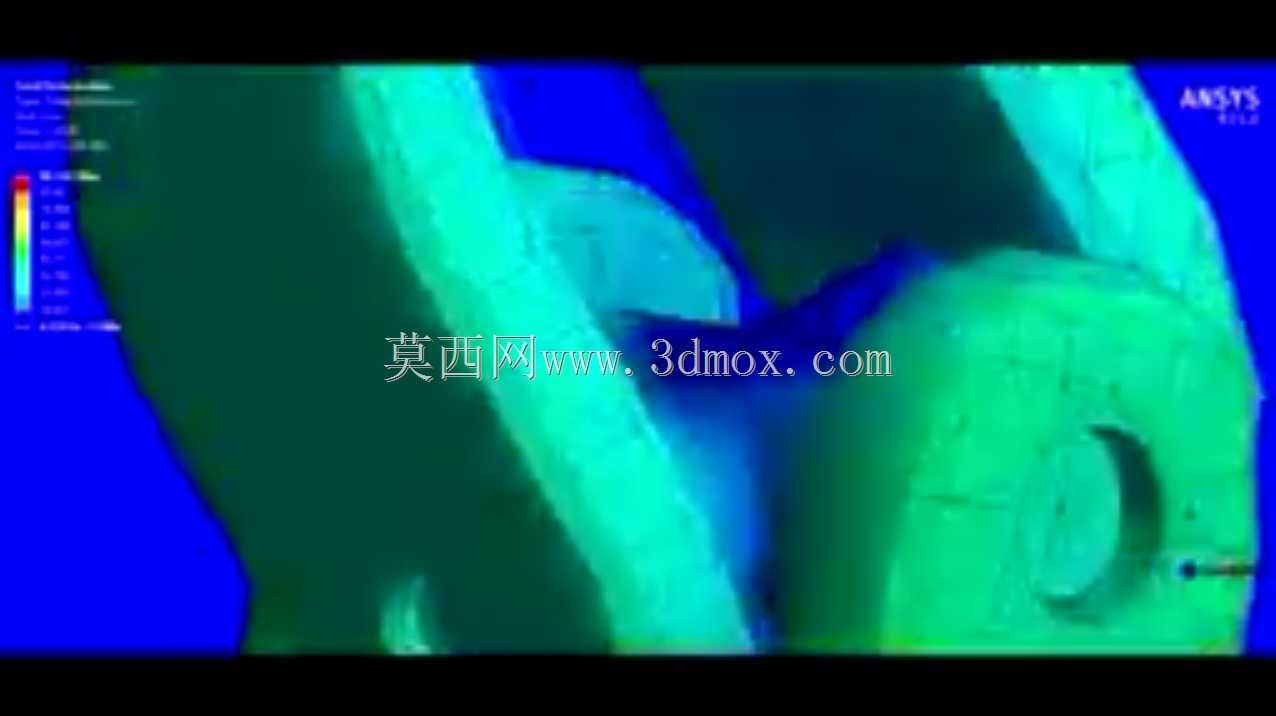

　　建模过程中对叉架的耳部结构做了针对性的应力优化，在叉耳与叉架主体的连接位置设计了平滑过渡圆角，避免直角结构带来的应力集中问题，同时对轴承孔的端面做了止口设计，方便轴承安装时的轴向定位，保证装配后轴承的轴向窜动量控制在允许范围内。考虑到部分工况下万向节需要在多粉尘、潮湿的环境中工作，在轴承外侧设计了防尘密封圈的安装槽，装配时压入橡胶密封圈，可以阻挡外界的粉尘、水汽进入轴承摩擦面，避免磨粒磨损与锈蚀问题。

　　从功能特性上看，这类万向节允许的两轴最大夹角通常在15度到25度之间，特殊设计的大角度万向节可以达到更大的夹角范围，但夹角越大，传动效率会相应降低，十字轴轴颈的磨损速率也会加快，因此在传动布局设计时，需要尽可能控制两轴的工作夹角在合理区间内，平衡布局灵活性与部件使用寿命。建模时还需要考虑动平衡特性，对叉架、十字轴的对称度做严格约束，避免高速旋转时因质量分布不均产生振动，影响整个传动系统的运行稳定性。

　　在设备选型匹配时，除了额定扭矩、最大夹角、安装尺寸这些核心参数外，还需要考虑工作转速范围，高转速工况下需要选择经过动平衡校准的精密级万向节，配合滚针轴承降低转动阻力，低转速大扭矩工况则可以选择滑动轴承配合的结构，提升部件的承载能力，降低制造成本。整个模型的结构细节完全按照实际加工装配要求设计，每个配合面的尺寸、倒角、退刀槽都符合机械加工的工艺要求，既可以用于传动系统的结构原理演示，也可以作为设备改造、非标设计时的选型参考模型，帮助设计人员快速完成传动链路的布局校核，验证安装空间是否满足要求，提前排查运动干涉问题。
