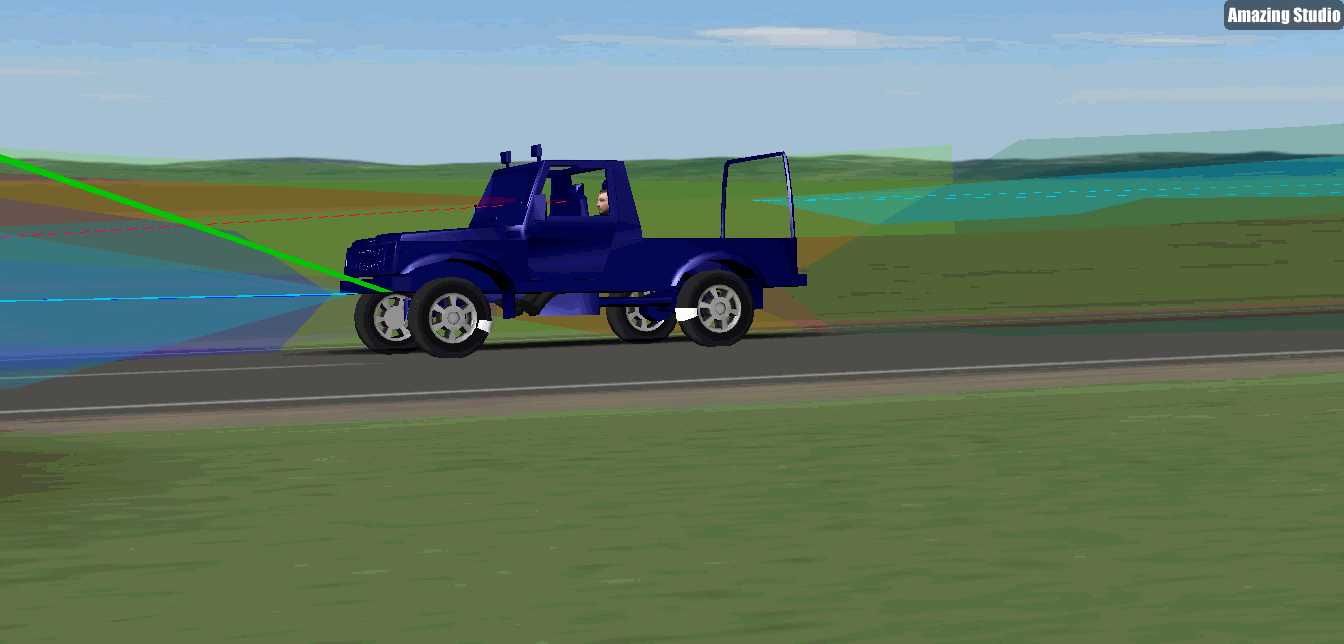

带环境感知传感器的越野吉普车仿真结构

　　在车辆动力学仿真与智能驾驶测试场景中，这类搭载多类型感知传感器的越野吉普结构，是开展虚拟验证环节的核心载体。不同于常规乘用车辆的建模逻辑，该结构在搭建阶段就优先考虑了非铺装路面行驶的姿态模拟需求，悬架部分的硬点坐标完全参照实车越野工况的跳动行程设定，前后桥的限位块位置、减震器阻尼参数对应的几何约束，都在模型中做了对应还原，保证仿真过程中车辆过起伏路面时的轮地接触力反馈符合真实物理特性。从功能特性来看，模型上布设的传感器模块覆盖了前向长距探测、侧向短距补盲的不同探测范围，对应传感器的安装位置经过了视野校核：前向主传感器布置于前保险杠上方居中位置，安装支架的倾角预留了3度下俯角，避免近距探测出现视野盲区，

　　侧向传感器分别固定于轮眉上方的车架延伸段，安装高度控制在离地720毫米位置，既不会被车轮卷起的碎石直接冲击，也能保证侧方探测范围覆盖车辆相邻车道的全宽区域。设计思路上，整个车体的几何建模做了层级划分，车身覆盖件、车架承载结构、行走系统、感知组件分别做了独立的装配约束，方便后续仿真过程中单独替换不同参数的部件，比如更换不同刚度的钢板弹簧、调整传感器的安装角度时，不需要重构整个车体结构，只需要修改对应子装配的约束参数即可。外形尺寸方面，整车的外廓尺寸参照轻型越野吉普的通用边界设定，车长控制在3.6米左右，车宽1.7米，不含防滚架的车身高度为1.8米，轮距设定为1.45米，轴距2.3米，这些尺寸参数既符合这类车型的通过性要求，

　　也适配仿真场景中常见的乡村道路、非铺装越野路径的宽度边界，不会出现车辆尺寸与场景道路宽度不匹配的问题。安装边界上，所有传感器的安装面都预留了通用的安装孔位，孔位间距参照行业通用的车载传感器安装标准设定，后续如果要替换不同型号的仿真传感器模型，不需要重新设计安装支架，直接通过孔位约束就能完成装配。在实际的仿真应用中，这类模型可以直接对接车辆动力学求解器，模拟不同车速下的传感器探测效果，比如在过坡顶时前向传感器的视野随车身俯仰的变化、过侧倾路面时侧向传感器的探测范围偏移，都能通过模型的运动约束关系实时反馈，为智能越野车辆的感知算法验证提供准确的几何载体。不同于展示类的车辆模型，该结构的所有转动部件都保留了正确的运动副约束，

　　车轮的转向角度、悬架的上下跳动、车身的俯仰侧倾都有对应的自由度设定，不会出现仿真过程中部件穿模、运动关系错乱的问题。车身部分的几何面做了简化处理，去掉了对仿真结果没有影响的内饰细节、纹理装饰，只保留了会影响传感器探测的外廓曲面，既保证了传感器射线碰撞检测的准确性，也不会因为模型面数过多拖慢仿真运行效率。车架部分的结构参照了非承载式车身的设计逻辑，梯形车架的纵梁、横梁截面尺寸都做了对应还原，保证车身刚度的仿真参数设定有对应的几何参考，后续如果要开展车身结构强度的联合仿真，也能直接复用该几何模型开展网格划分工作。
