汽车发动机用涡轮压缩增压装置结构

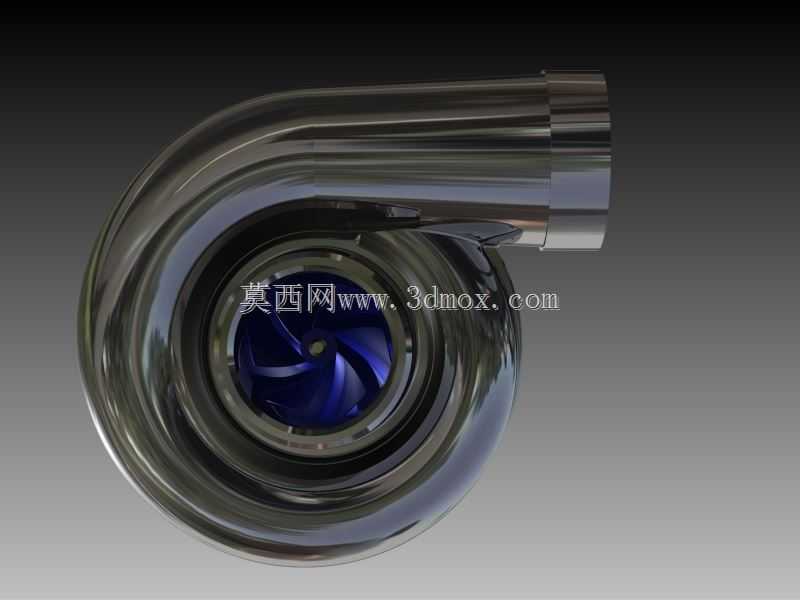

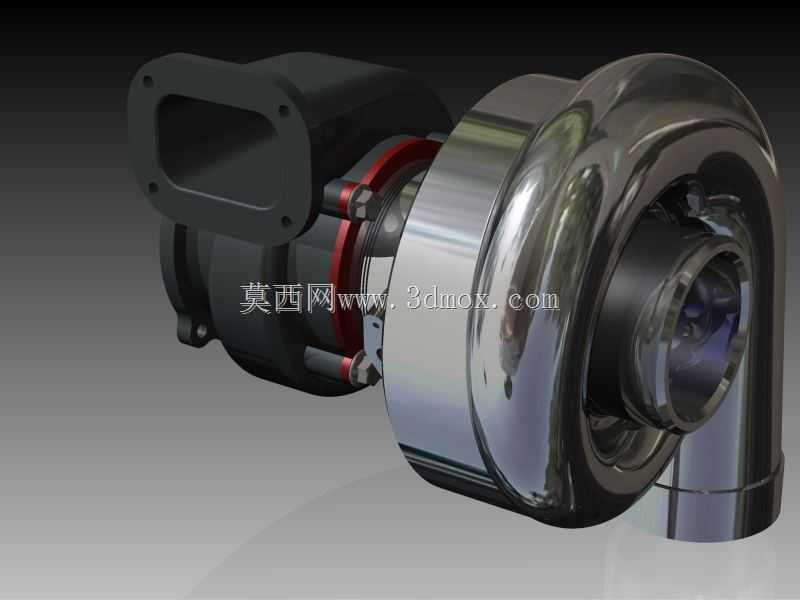

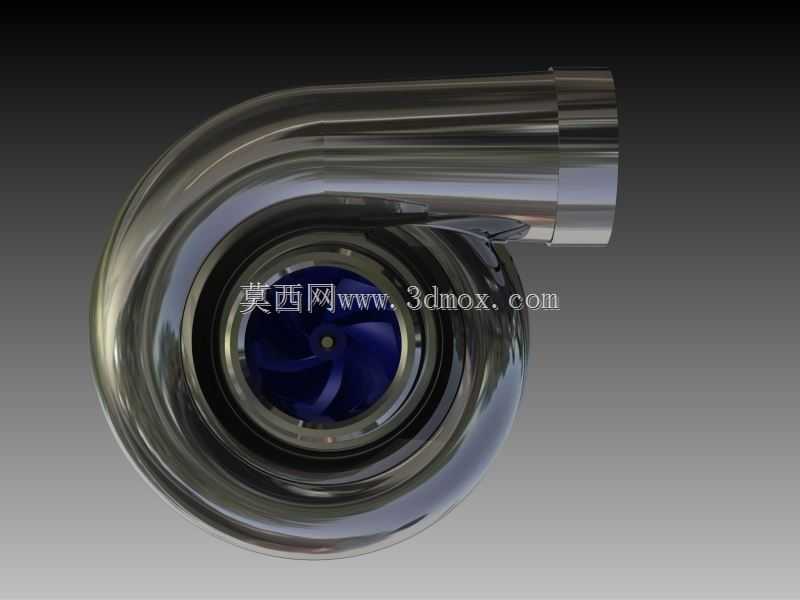

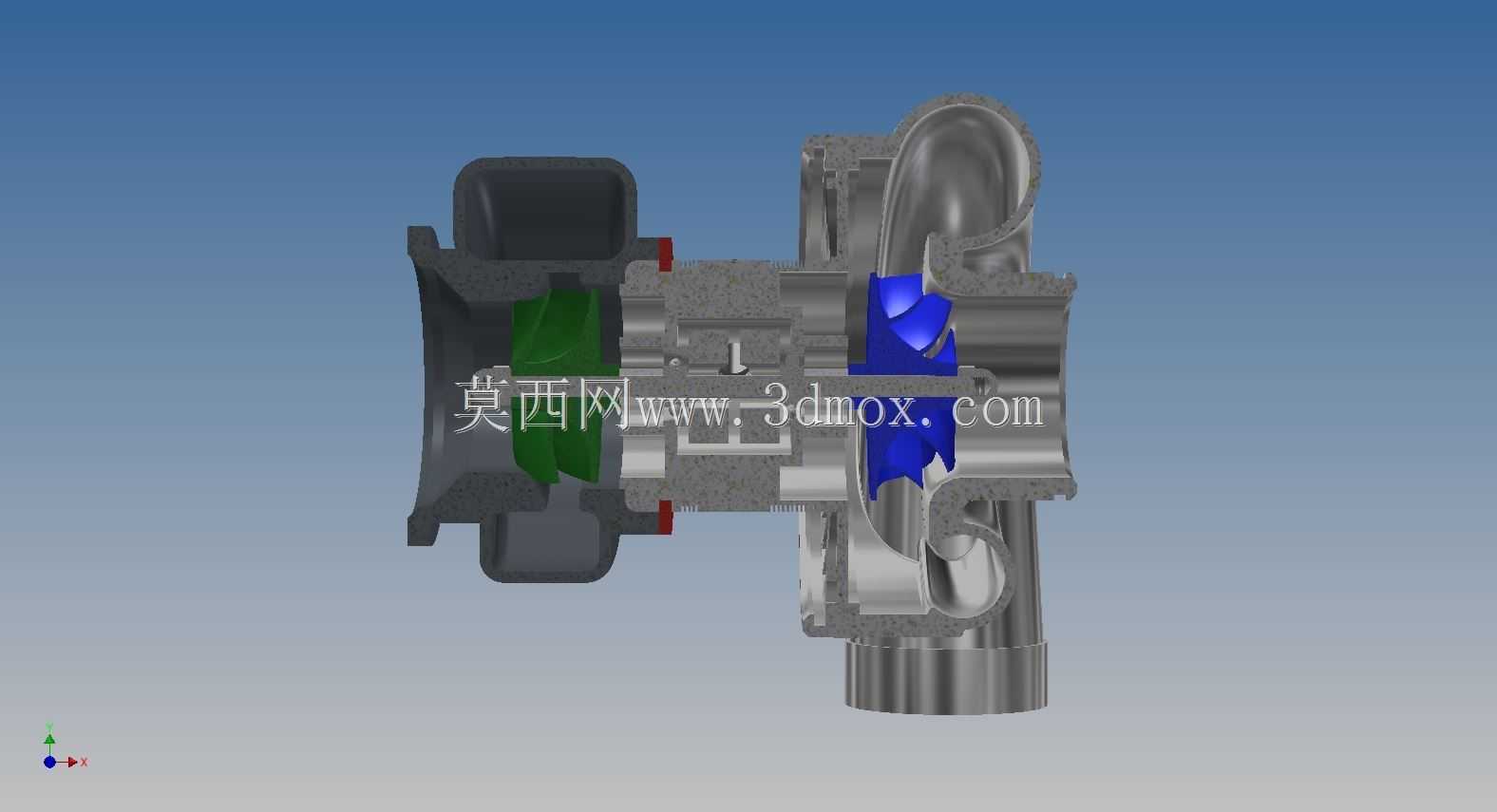

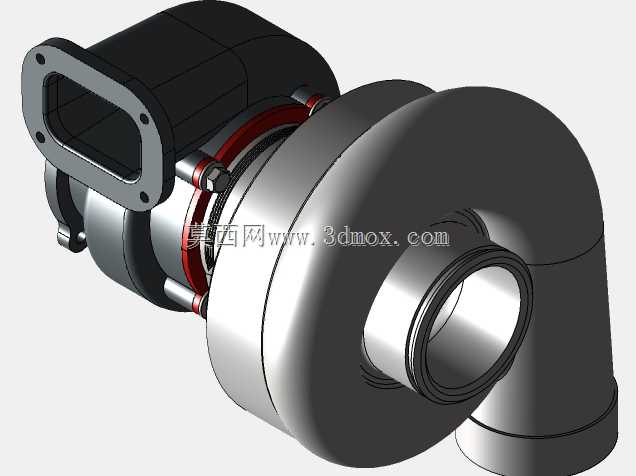

这款涡轮压缩增压装置主要面向车用内燃机动力升级场景，广泛适配小排量乘用车、商用货车以及工程机械的柴油、汽油发动机单元，核心作用是通过压缩进入气缸的空气密度，在不增加发动机排量的前提下大幅提升动力输出扭矩，同时优化燃油燃烧效率，降低尾气中不完全燃烧产物的排放，是当下内燃机节能减排、动力强化路线里的核心配套部件。从实际用途来看，该装置串联在发动机排气歧管与进气歧管之间，一端承接发动机排出的高温高压废气驱动涡轮端叶轮高速旋转，另一端通过同轴连接的压气机叶轮，将过滤后的新鲜空气压缩后送入进气管道，让气缸每次做功行程能吸入更多氧气，匹配对应喷油量即可获得更强的爆发压力，相比同排量自然吸气发动机可提升30%-40%的动力输出，也能帮助小排量发动机达到大排量自吸机型的动力水平，帮助整车实现轻量化与低油耗的平衡。在功能特性设计上，该装置采用双蜗壳分体式流道结构，压气机端采用高光洁度的金属涡壳，曲面流道经过顺滑过渡处理，能最大程度降低压缩空气的流动阻力，减少压气机端的湍流动能损失；涡轮端采用耐高温铸铁壳体，可耐受发动机排气近千度的高温冲击，中间轴承座设置了密封与冷却油路接口，可适配发动机润滑油路实现浮动轴承的持续润滑与散热，保证转子组件能在每分钟十几万转的高转速下稳定运行，两端的密封结构可有效避免润滑油窜入进气或排气流道，减少烧机油故障的发生概率。从设计思路来看，该结构优先考虑了车用场景的安装兼容性与运行可靠性，压气机出口与涡轮端进出口都采用标准法兰连接结构，法兰面预留了均匀分布的螺栓安装孔，可适配不同车型的进排气管路对接；整体转子组件做了动平衡优化设计，叶轮叶片采用三元流曲面造型，在兼顾高转速强度的同时优化了不同转速区间的气流匹配，减少低转速下的涡轮迟滞现象，让动力输出更线性。在外形尺寸与安装边界上，该装置整体采用紧凑式布局，压气机涡壳与涡轮壳呈90度夹角布置，横向与纵向的安装占用空间控制在常规四缸发动机排气侧的预留范围内，安装法兰的孔位尺寸、进出气口的通径都符合主流车用增压机型的配套标准，无需大幅改动发动机周边管路与支架即可完成适配，装置外壳的凸起结构都做了避让设计，不会和发动机舱内的冷却管路、线束等周边部件产生干涉，可满足整车前置、后置等不同布置形式的安装需求。
