双缸往复式空气压缩机结构设计

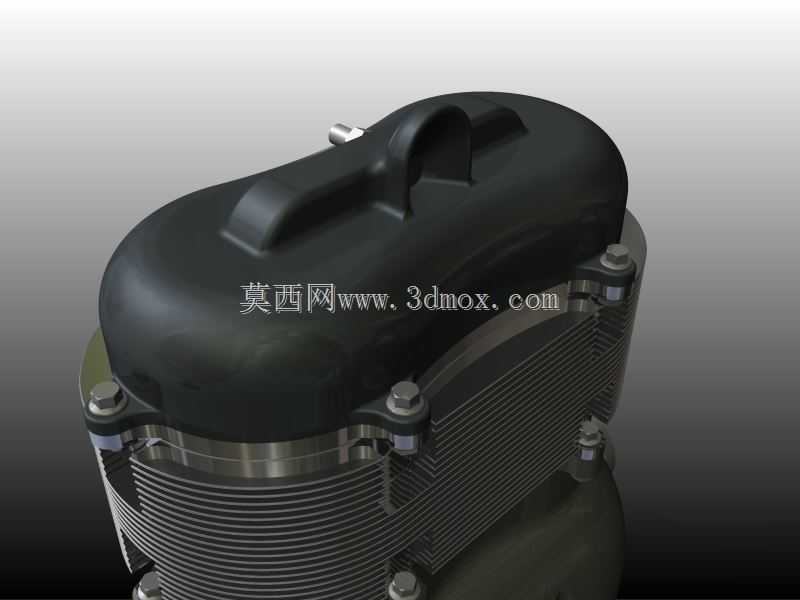

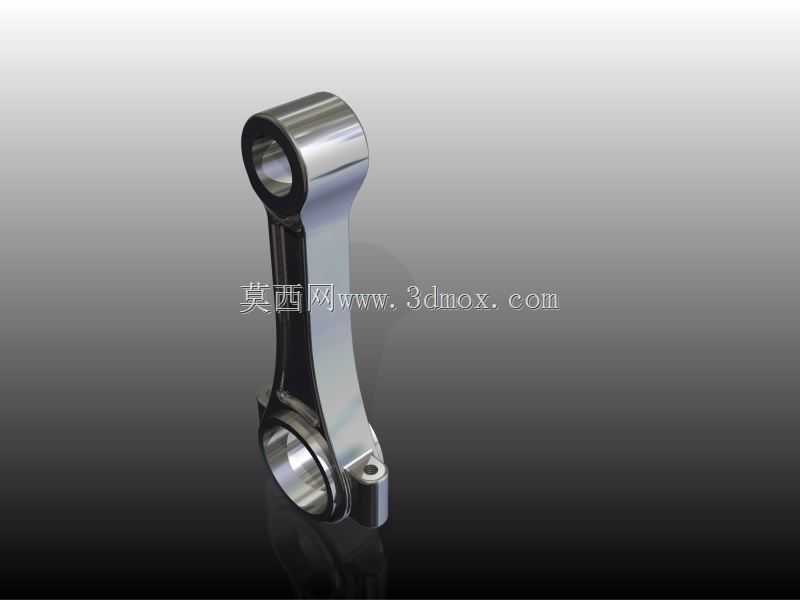

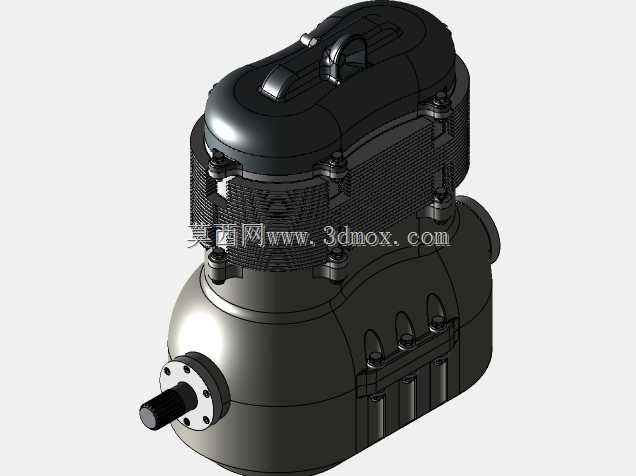

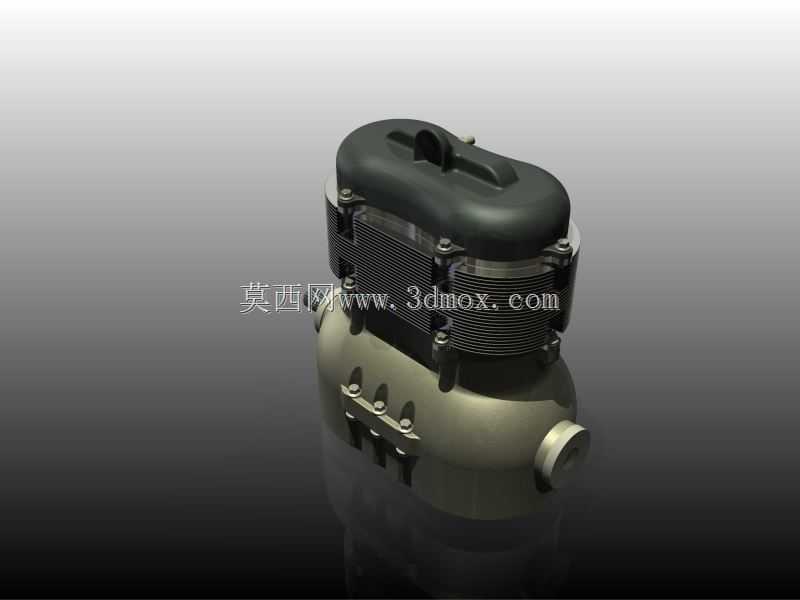

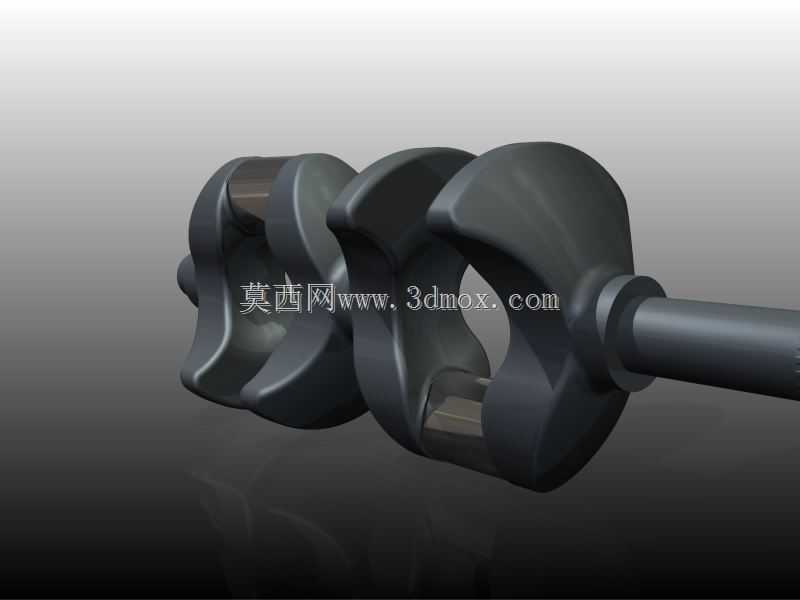

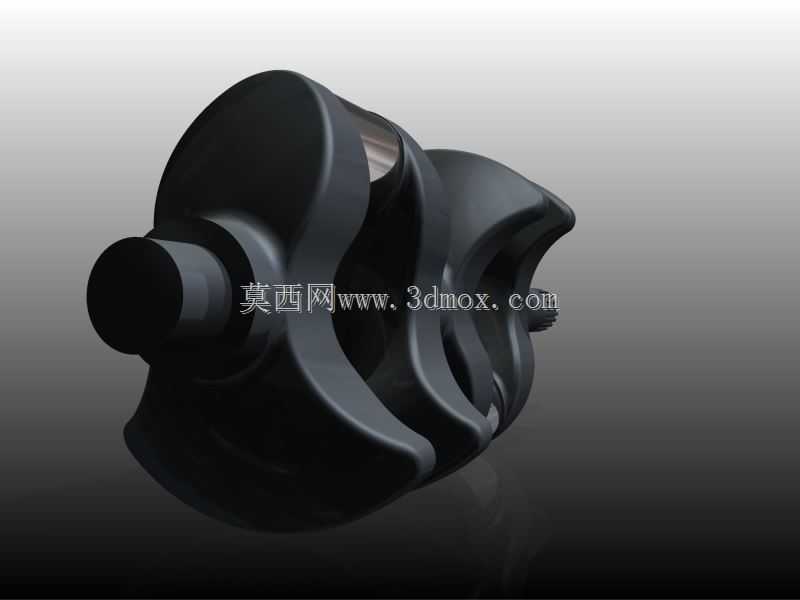

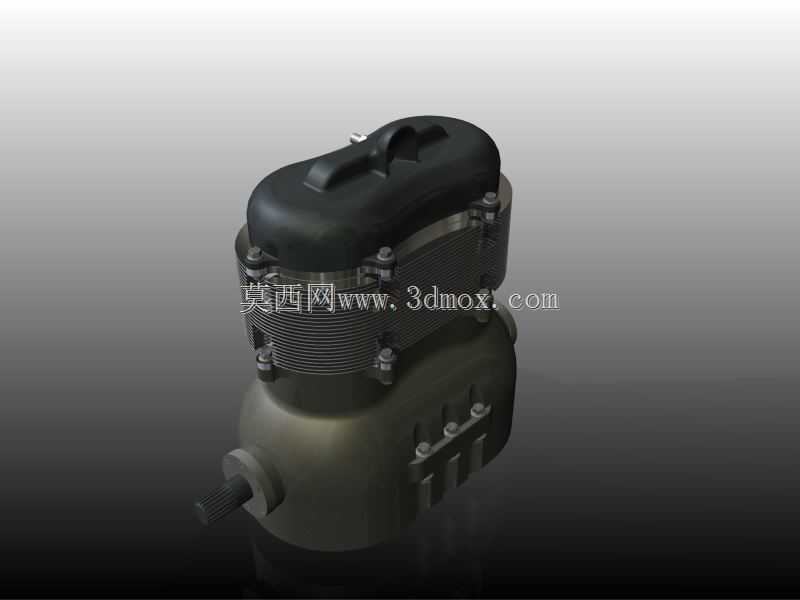

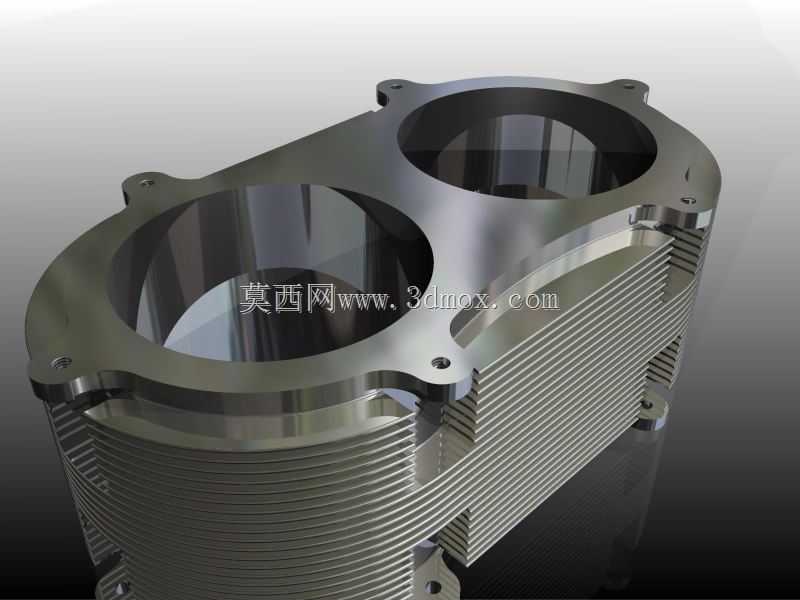

这款双缸往复式空气压缩机构件，主要面向小型气动作业场景提供稳定压缩空气供给，常见于汽修门店的气动工具供能、家装施工的喷漆与气动钉枪驱动、小型加工车间的气动夹具动力输出，也可作为实验台架的气源配套部件，适配需要持续稳定中低压气源的零散作业场景，相比大型工业压缩机更适合移动作业、小空间部署的使用需求。设备核心功能是通过活塞在缸体内的往复运动完成空气的吸入、压缩与排出，双缸布局可以交替完成做功行程，相比单缸结构大幅降低输出气压的脉动幅度，让供气压力更平稳，减少后端气动元件因为气压波动产生的动作误差，同时双缸对称布置也能平衡曲轴运转产生的往复惯性力，降低整机运行时的振动幅度，减少配套安装基座的减震设计要求。从设计思路来看，整体采用顶置阀组的布局结构，将进排气阀组集成在缸盖内部，缩短了气路路径，减少压缩过程中的气压损失，缸体外壁设计了密集的环形散热鳍片，依靠运行时的自然气流带走压缩过程产生的热量，不需要额外加装独立散热风扇，简化了整机结构，降低了运行时的额外功耗；顶部集成的一体式提手结构，兼顾了缸盖的结构强度与移动搬运的实用性，不需要额外加装搬运附件，让整机外观更紧凑。安装边界方面，整机采用立式布局，底部预留了标准的安装固定孔位，可以直接固定在移动式储气罐顶部或者固定安装支架上，缸体的连接法兰采用对称螺栓布局，和常规小型双缸压缩机的安装尺寸通用，替换现有同规格设备时不需要重新加工安装基座；外部管路接口设置在缸盖侧方，预留了标准的外螺纹接口，可以直接对接常规的气动管路接头，不需要额外制作转接件；整机的外形轮廓做了圆角过渡处理，没有突出的尖锐结构，移动搬运时不会剐蹭周边物件，适合在空间紧凑的作业场景内部署使用。内部的曲柄连杆机构采用轻量化设计，曲轴做了动平衡校准，运转时的偏心振动控制在较低水平，连杆大头采用剖分式轴承结构，长期运行磨损后可以方便更换轴瓦，降低后期维护成本，活塞环采用低摩擦密封结构，既保证压缩腔的密封性能，减少压缩气体的泄漏量，也能降低活塞往复运动的摩擦阻力，提升整机的运行效率。
