三加仑液压储液罐结构设计方案

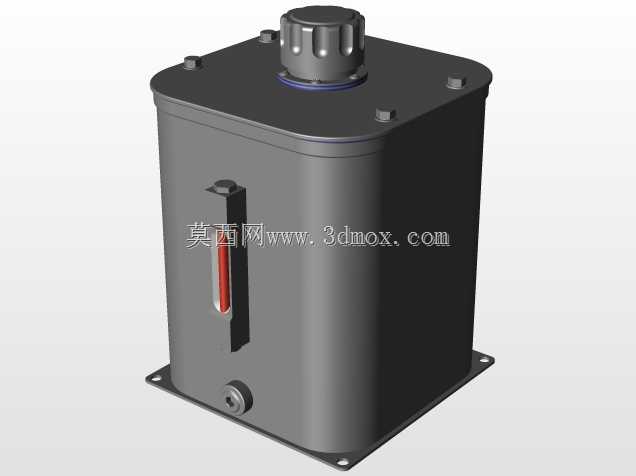

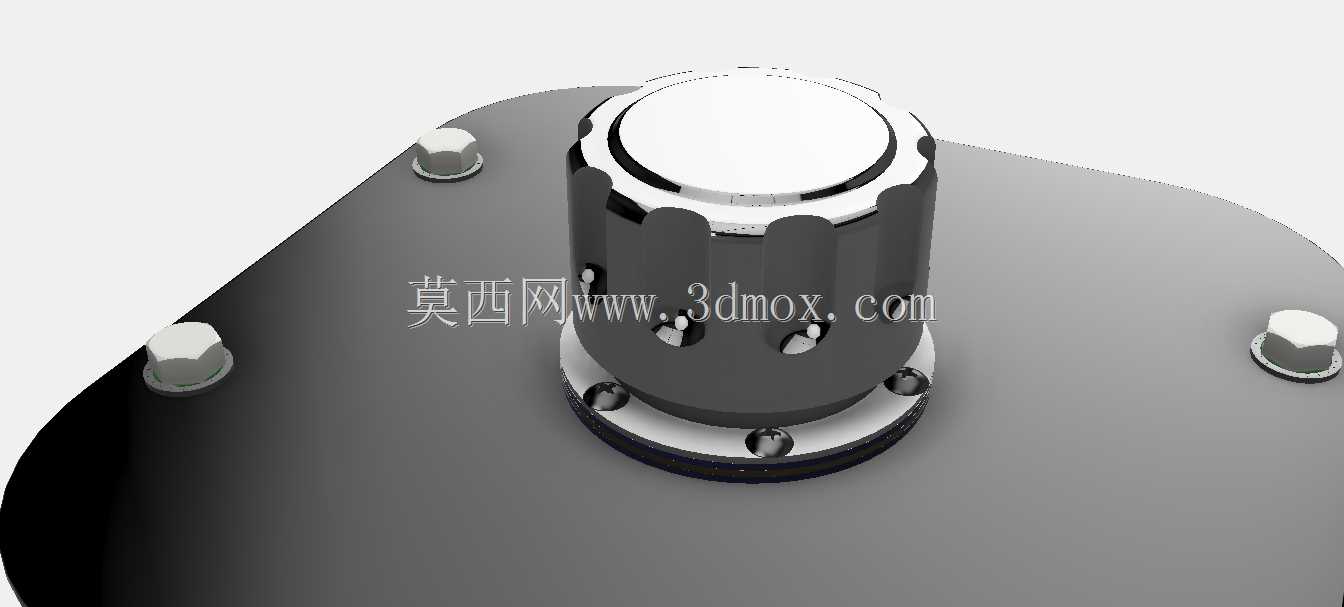

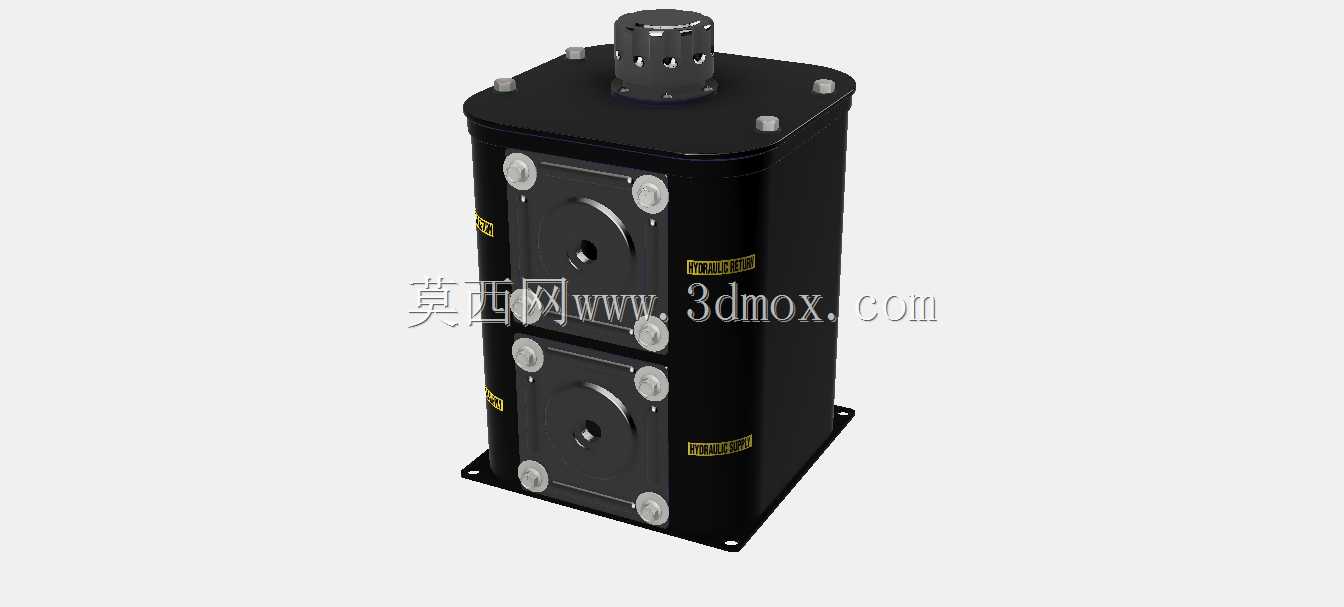

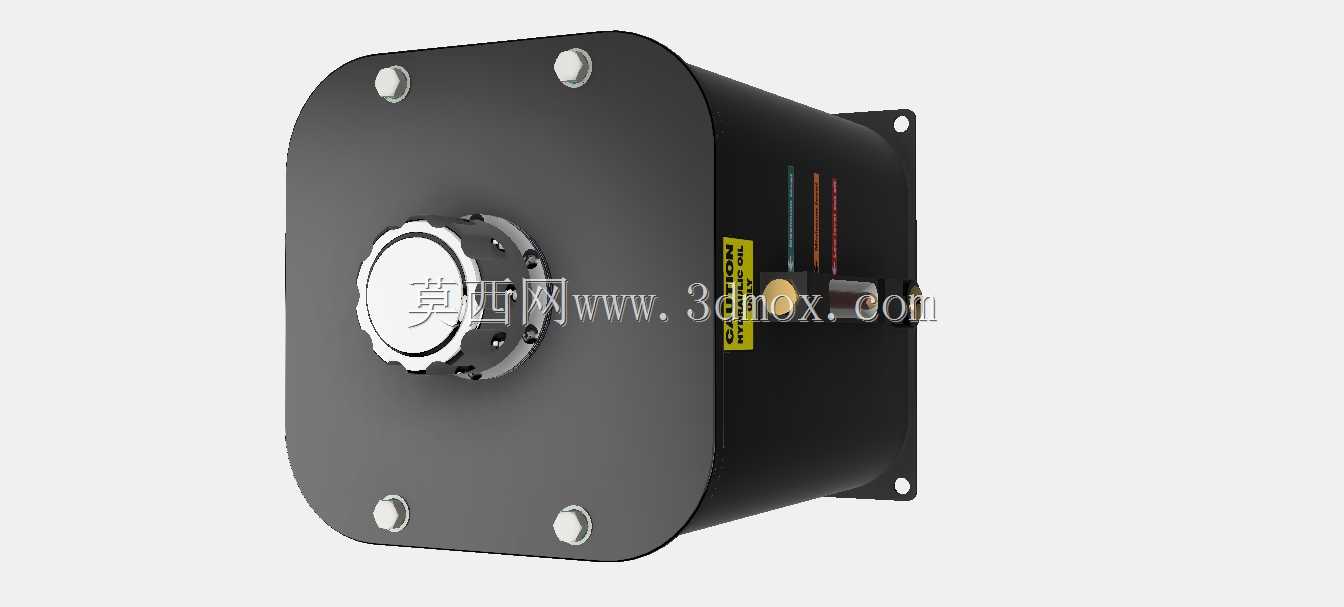

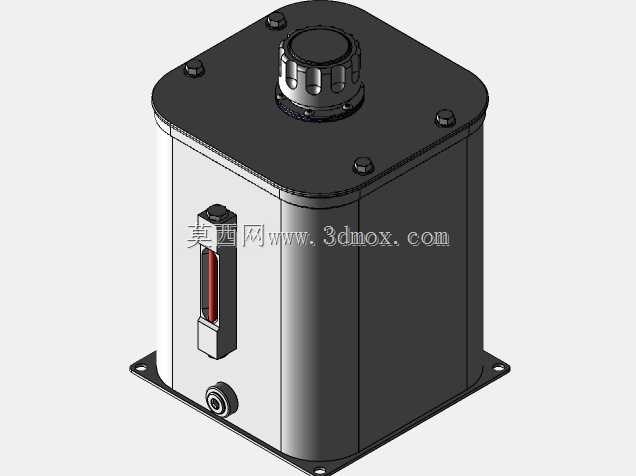

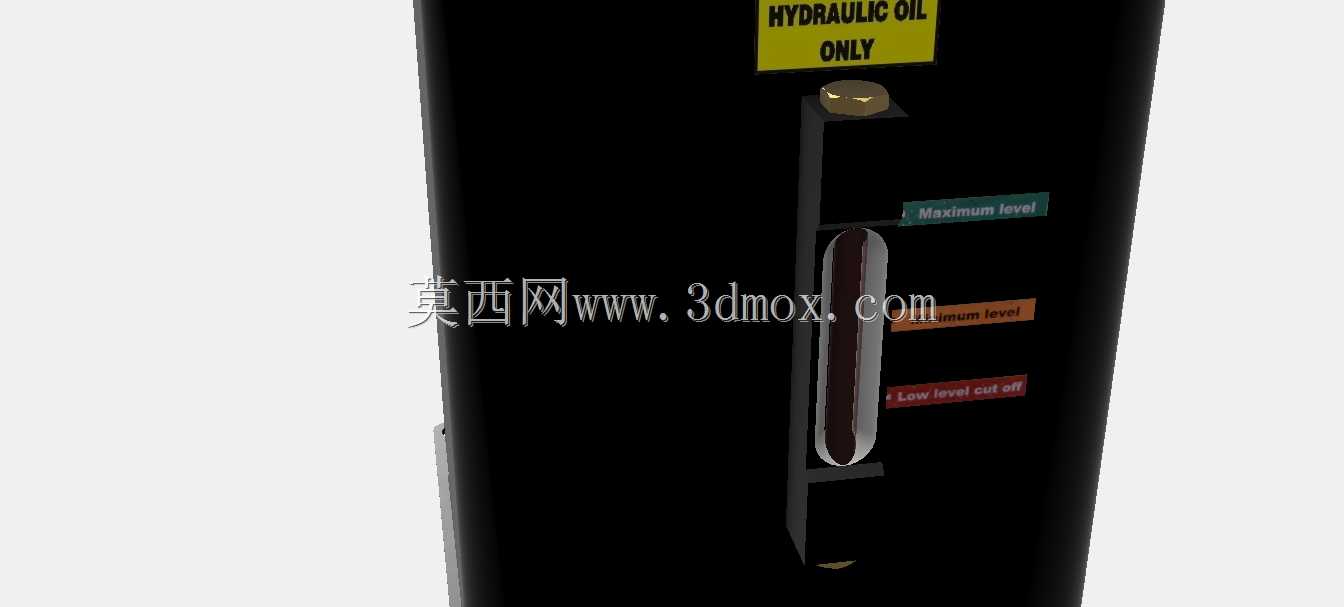

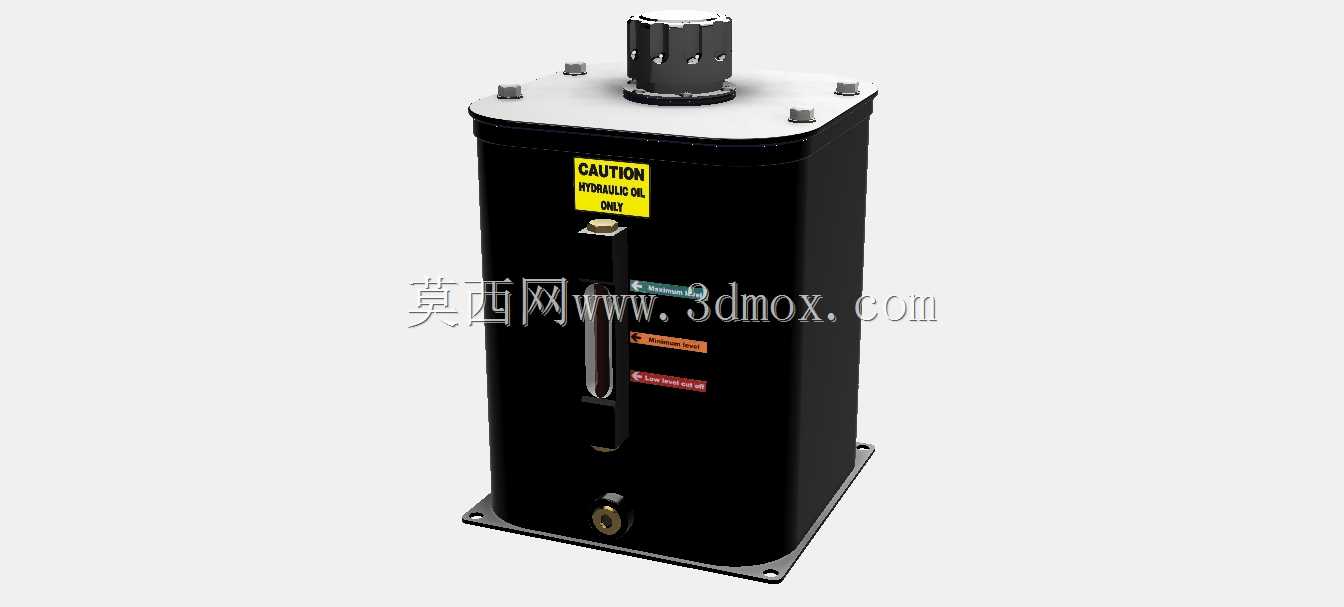

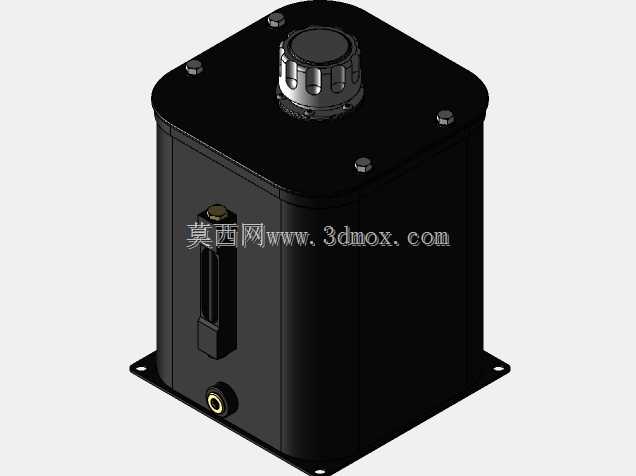

这款三加仑容量的液压储液装置，主要应用在中小型液压动力单元、移动式液压作业设备、小型机床液压站以及工程车辆辅助液压回路中，作为液压系统的核心储油部件承担着工作介质存储、散热、杂质沉淀以及空气分离的关键作用，是保障液压系统长期稳定运行不可或缺的基础组件。在实际工况中，这类小容量储液罐常配套在负载波动不大、连续作业时长中等的液压场景下，比如小型升降平台的动力单元、户外维修机具的液压驱动模块、自动化生产线的辅助压紧机构液压回路，既能够为系统提供充足的工作油液储备，也能通过自身结构容纳系统回路中因温度变化产生的油液体积胀缩量，避免回路出现异常压力波动或者吸空故障。从功能特性来看，这款储液罐在顶部集成了带通风结构的加注口，既可以方便日常维护时补充液压油，也能平衡罐体内外气压，保证液压泵吸油顺畅，不会因罐内形成负压出现吸油不足、气蚀等损伤液压元件的问题；罐体侧部预留了带密封塞的排水接口，能够定期排出沉积在罐底的冷凝水与重质杂质，避免水分混入液压油引发元件锈蚀、油液乳化等问题；同时罐体配置了透明观察镜结构，运维人员无需开盖就可以直观查看罐内油液的液位高度与油液状态，快速判断是否需要补油或者更换油液，大幅降低日常巡检的操作难度。在设计思路上，这款储液罐采用了模块化组合的结构逻辑，基于成熟的卡尔组件进行适配修改，罐体后部预留了标准化的耐压供油口与回油口安装位，可以直接匹配不同通径的液压管路接头，无需额外进行焊接改装；罐体连接部位全部配置了适配规格的垫圈与密封件，所有密封结构都经过仿形适配，能够在常规工作压力下杜绝油液渗漏问题，同时安装法兰采用了对称螺栓固定结构，既可以水平安装在设备机架平面上，也可以通过支架进行侧装，适配不同设备的内部布局空间。从安装边界来看，这款储液罐的罐体主体采用近似圆柱的紧凑造型，顶部加注口的突出高度控制在合理范围，安装法兰的螺栓孔位采用等距圆周排布，安装时只需要预留出加注口操作空间、观察镜可视空间以及管路接头的连接操作空间即可，不需要额外预留过大的维护空位，非常适合安装空间局促的小型液压设备，整体结构兼顾了实用性、维护便捷性与安装适配性，能够满足多数中小型液压系统的储液使用需求。
