带安装支座的透明剖视行星齿轮减速箱

这款行星齿轮减速箱是机械传动系统中应用极为广泛的动力匹配部件，主要作用是在原动机与工作执行机构之间完成转速降低、扭矩放大的传动匹配，可适配伺服电机、步进电机、普通异步电机等多种动力输入源，常见于自动化生产线输送机构、工业机器人关节驱动、轻工包装设备传动单元、小型输送设备动力端、医疗器械精密传动模块等对传动效率、安装空间有较高要求的场景，能够在紧凑的安装空间内实现大传动比的动力传递，相比传统平行轴齿轮减速结构，同等传动比下体积可缩小三分之一以上，重量更轻，传动过程的同轴度表现更优异。

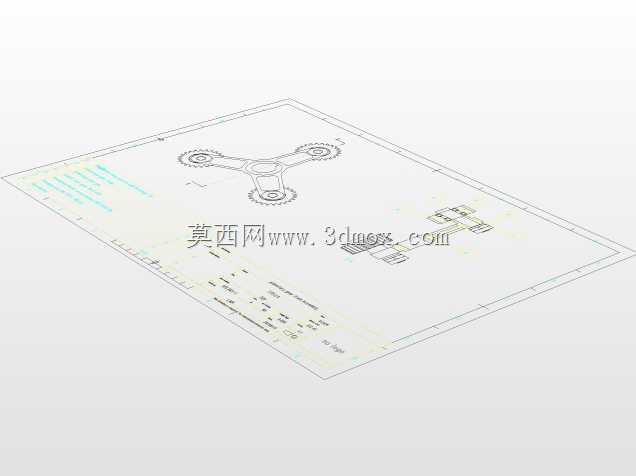

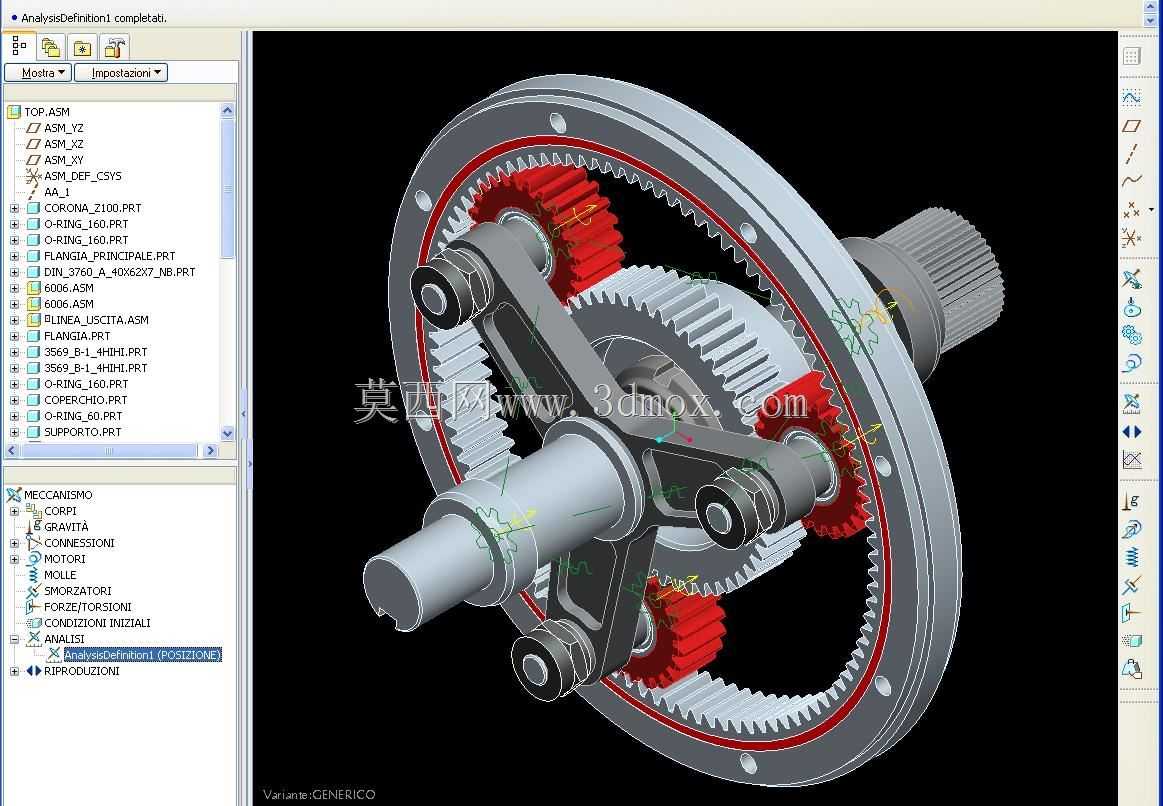

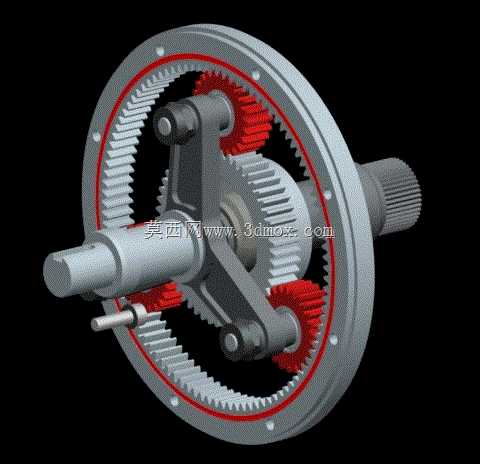

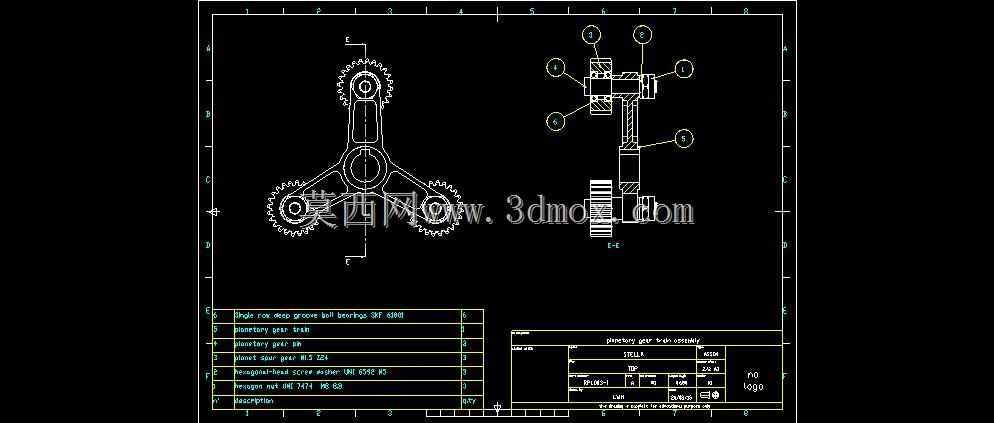

从功能特性来看，该减速箱采用行星轮系传动结构，包含太阳轮、多个均匀分布的行星轮、内齿圈以及行星架核心传动部件，动力从输入轴端传入带动太阳轮转动，太阳轮啮合带动周向均布的行星轮，行星轮在固定内齿圈的约束下沿内齿圈公转同时自转，最终通过行星架将动力传递至输出轴，多行星轮均匀分担载荷的设计让整体承载能力更强，传动过程运行平稳，噪音更低，抗冲击载荷的表现优于普通定轴轮系减速结构。

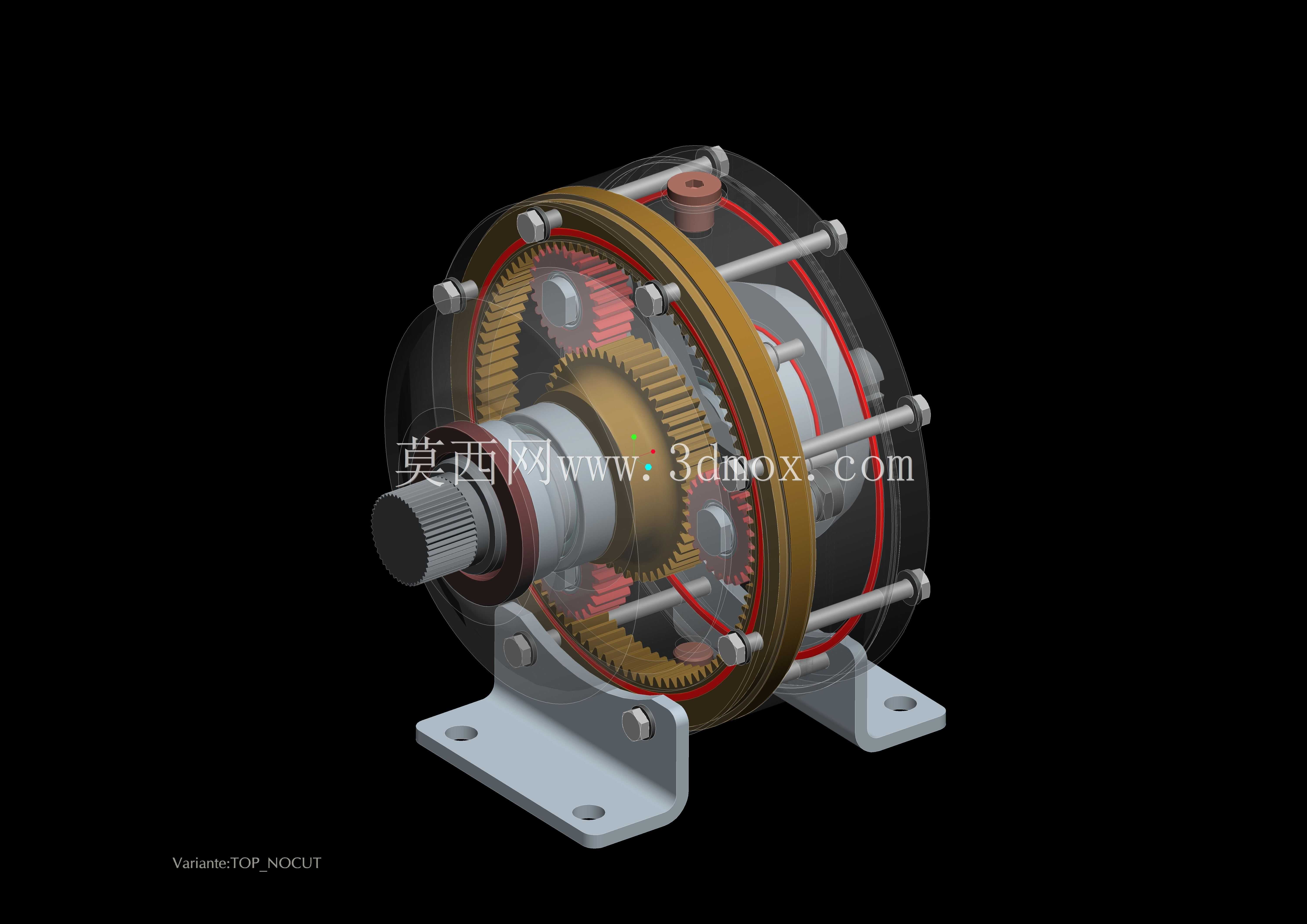

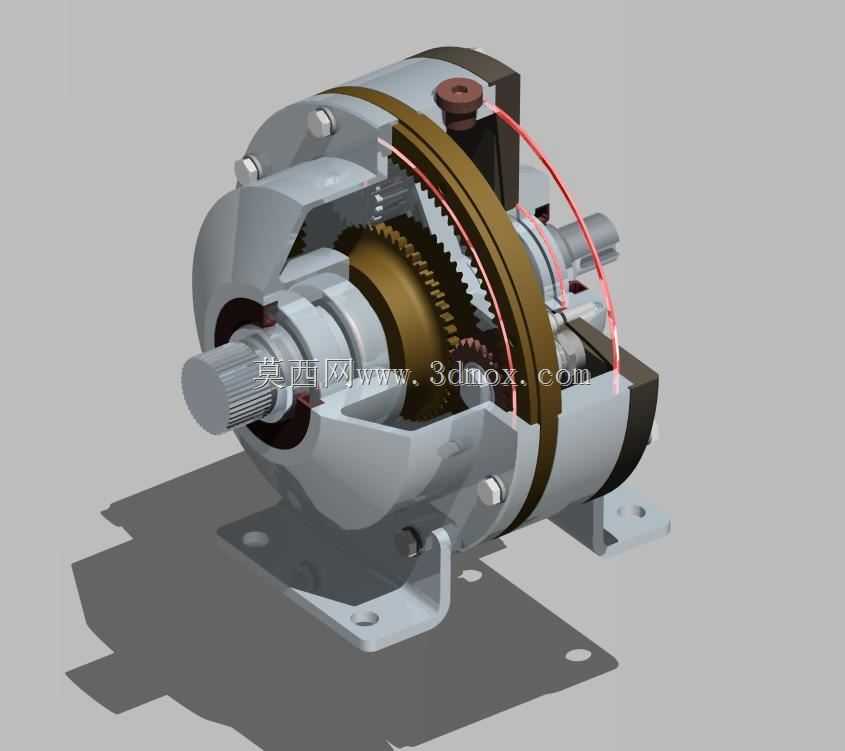

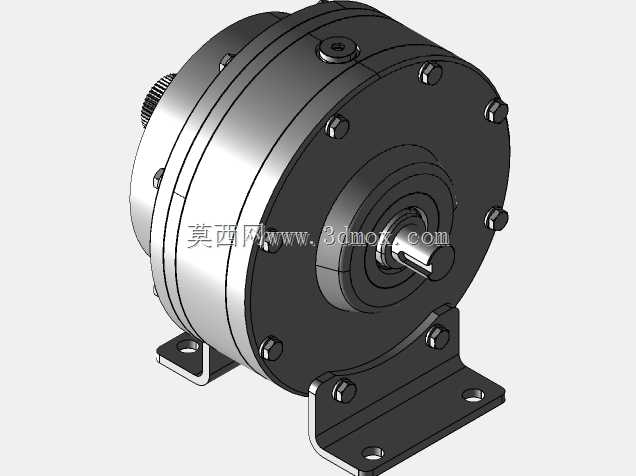

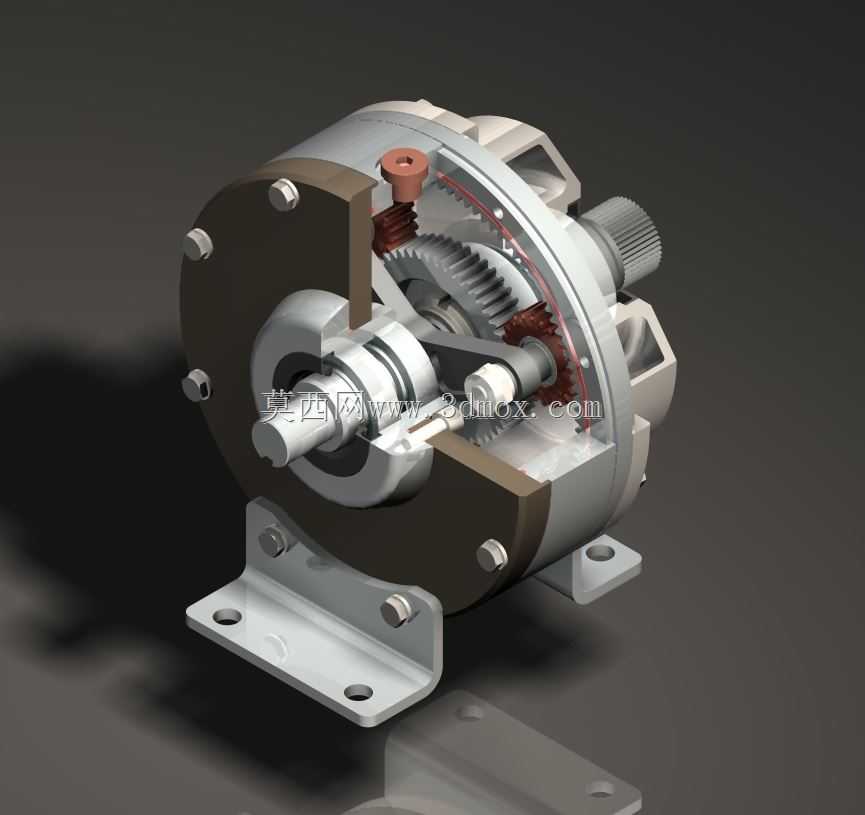

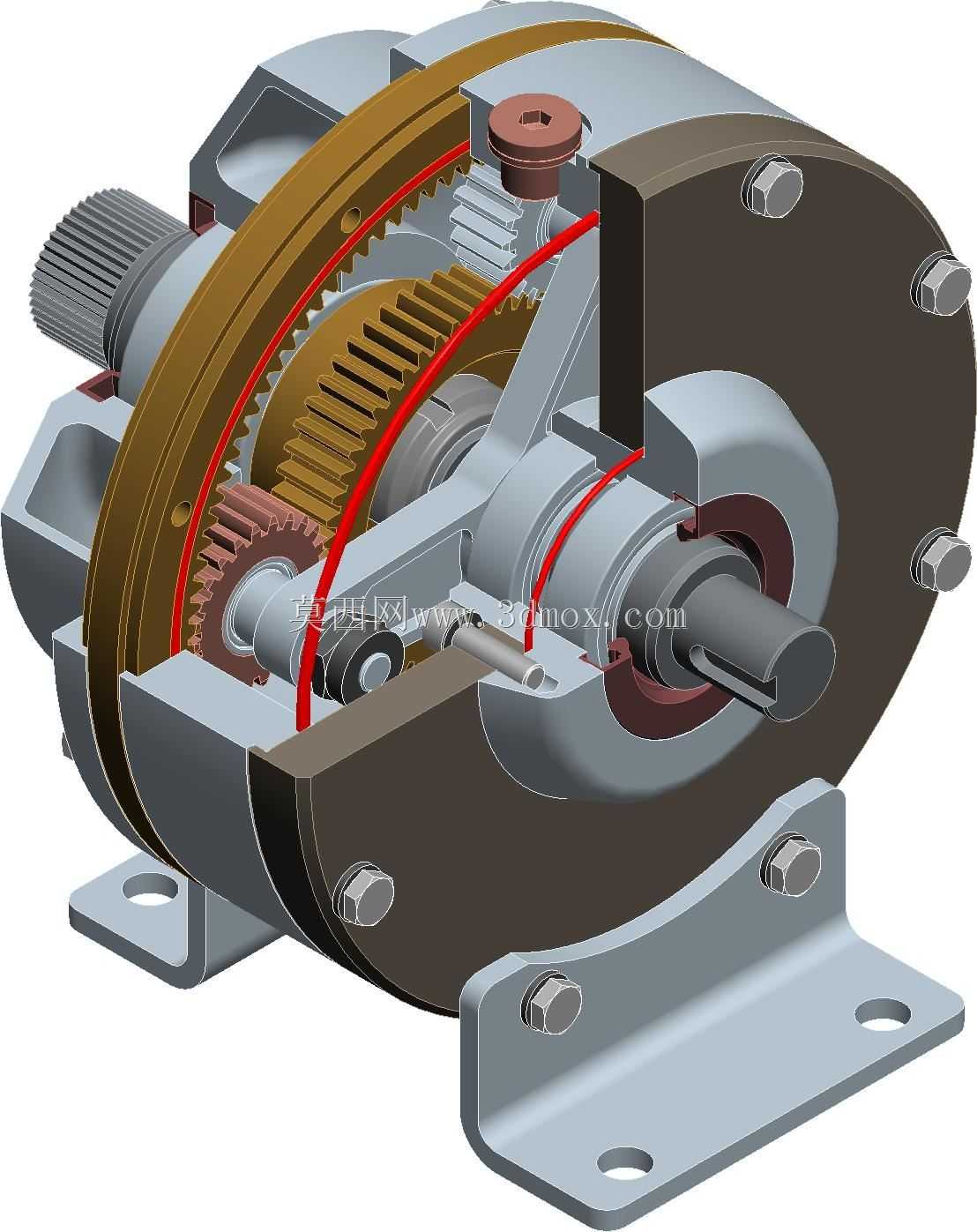

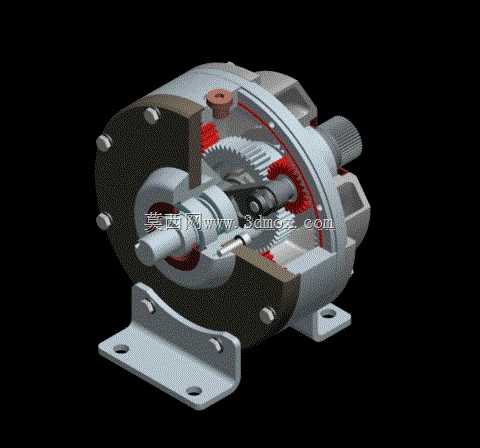

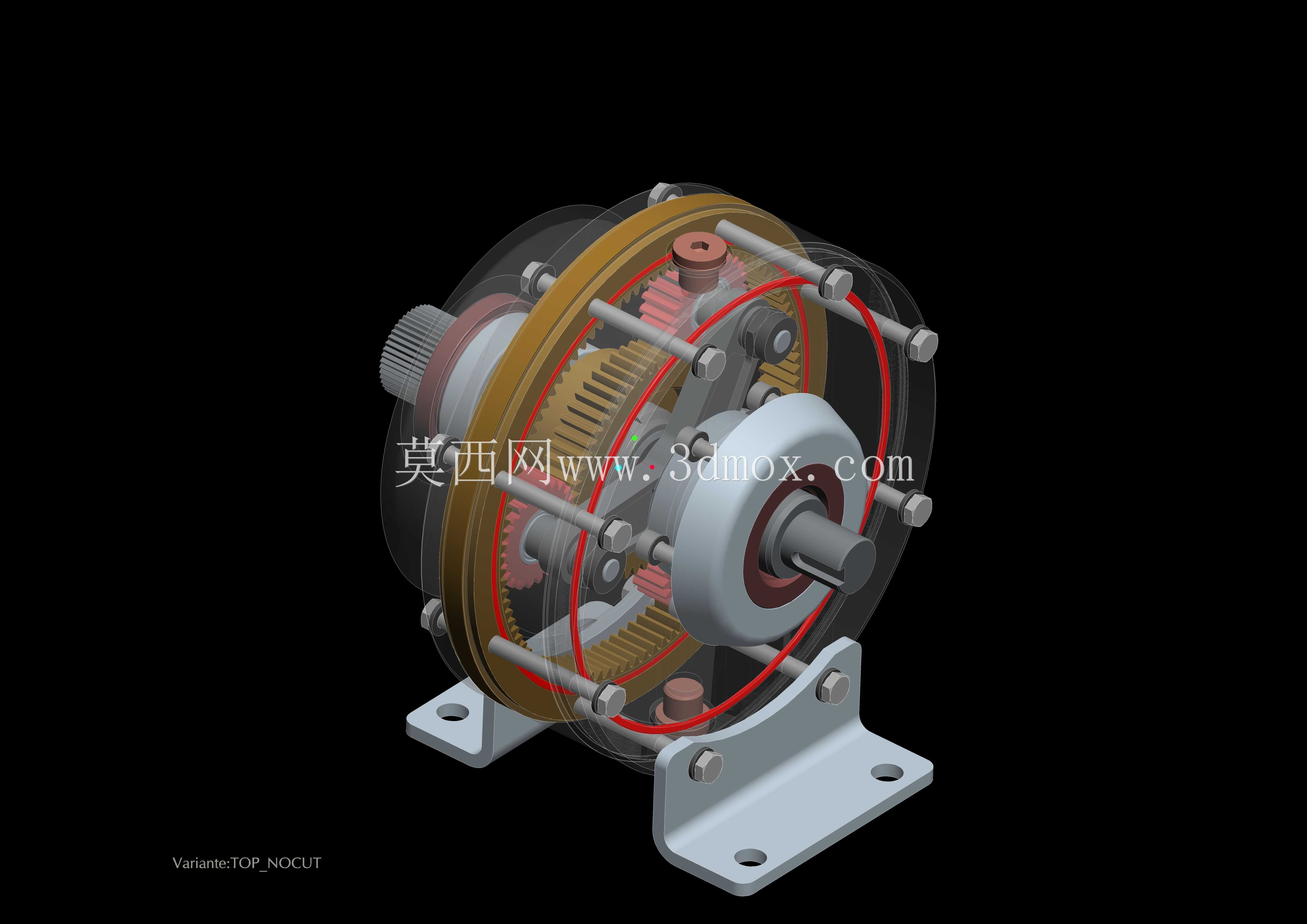

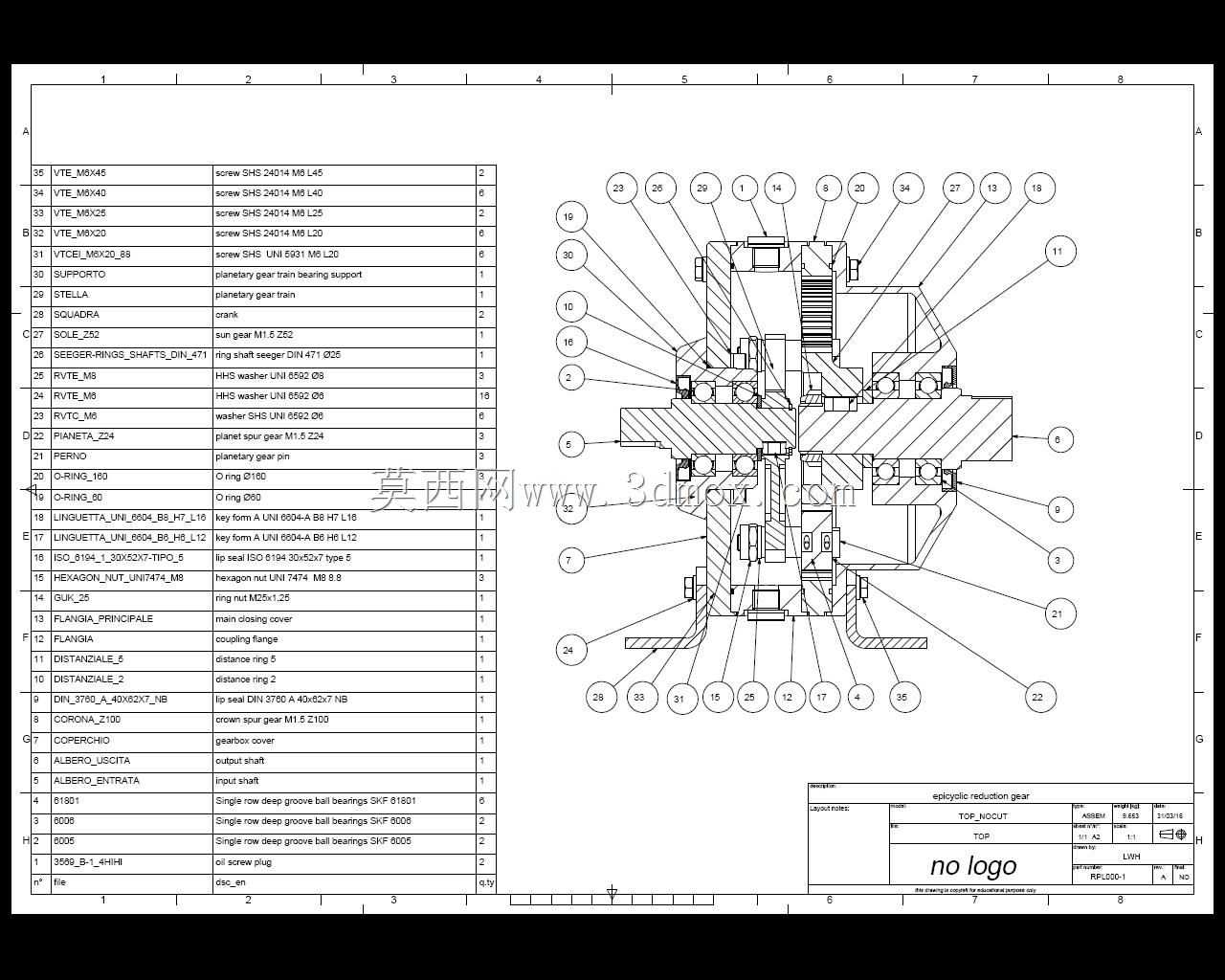

设计层面采用了剖视可视化的结构呈现，将内部齿轮啮合关系、轴系支撑结构、紧固件排布、密封结构都做了直观展示，输入端与输出轴采用同轴布局，可直接对接同轴线安装的动力端与执行端，省去额外的传动换向结构；外部壳体采用法兰式拼接结构，通过周向均匀分布的螺栓完成上下壳体的紧固连接，装配与后期维护拆解十分便利，底部设计了一体式铸造安装支座，支座上预留了标准化的安装螺栓孔，可直接通过螺栓固定在设备安装基面，安装定位精度高，运行过程的结构稳定性更强。

在安装边界上，该减速箱整体为圆柱类主体搭配底部安装支座的结构，主体外径适配常规同功率等级减速安装空间，输入输出轴的轴径、轴伸长度符合通用传动件安装尺寸规范，底部支座的安装孔间距、孔径均匹配常见小型设备的安装基面预留尺寸，安装时无需额外制作复杂转接件，可直接完成固定装配；轴端的密封结构可有效防止传动润滑脂泄漏，同时阻挡外部粉尘、水汽进入箱体内部，适配多数工业车间的常规作业环境，长期运行的维护成本更低。
