带支撑结构的液冷散热换热器设计

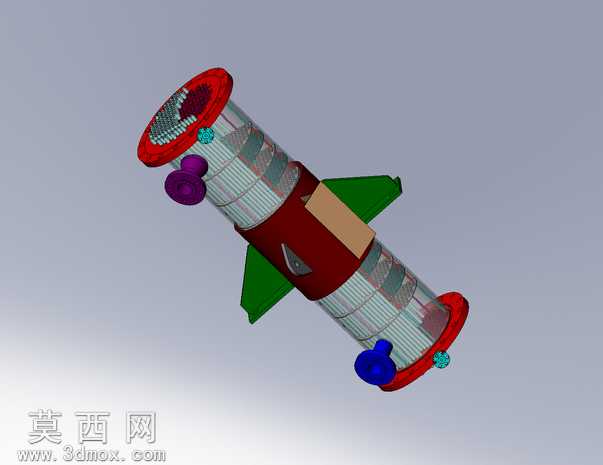

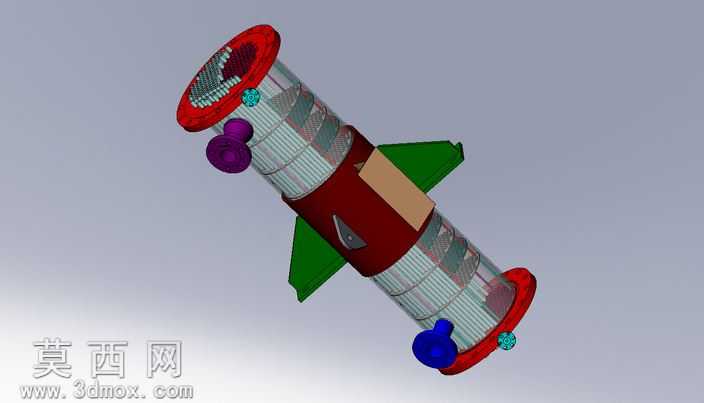

本作品为带支撑结构的液冷式换热器三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1等比例还原，确保模型尺寸精度符合实际生产加工要求。模型整体采用卧式筒体结构，主体换热筒体为多层复合结构，外层设置有红色环形端盖作为流体进出的接口基座，端盖处预留了标准流体接口，其中紫色、蓝色接口分别对应冷却介质的进出通路，接口处做了加厚处理以保证结构强度。筒体中部设置有一体化红色支撑固定座，支撑座侧面延伸出三片绿色翼状支撑脚，支撑脚与筒体接触位置做了圆弧过渡处理，可有效分散设备运行时的承重应力，避免应力集中导致的结构形变，支撑座表面预留了安装定位平面，方便设备整体的固定安装。筒体内部为换热芯体区域，建模时还原了内部密集排布的换热流道结构，可实现冷热流体的充分接触换热；筒体表面设置有浅灰色散热肋片结构，可辅助提升整体散热效率，肋片排布均匀，间距经过优化设计，在保证换热面积的同时避免流道堵塞。材质渲染方面，筒体主体采用哑光金属材质模拟不锈钢换热筒体质感，端盖与支撑座采用亮面红色烤漆材质，支撑脚采用深绿色工程塑料材质，流体接口分别采用紫色、蓝色工程塑料材质区分介质流向，各部件材质区分清晰，渲染效果真实还原设备实际外观。设计思路上，该换热器以液体冷却散热为核心功能，通过优化内部流道排布提升换热效率，外置支撑结构兼顾安装便捷性与结构稳定性，各部件之间采用标准化装配关系，可实现快速拆解与装配，方便后续的工程出图、结构仿真与生产加工参考，模型完整保留了所有特征参数，可根据实际使用需求对筒体尺寸、接口规格、支撑结构形式进行参数化调整，适配不同工况下的换热散热需求。
