螺旋翅片式三排管空气换热装置

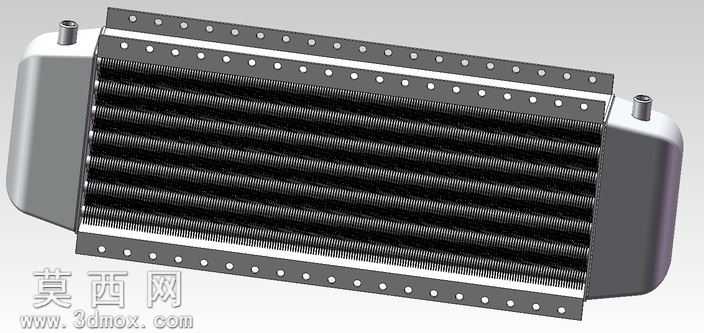

本作品为螺旋翅片结构的空气换热装置三维模型，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循换热设备的实际结构比例，对核心换热组件进行了精细化还原。模型主体包含两侧集流腔体、三排平行排布的换热基管、螺旋缠绕式散热翅片、端部连接接头以及侧边安装固定板几大核心部分。建模时首先绘制两侧集流腔的封闭壳体轮廓，通过拉伸、倒圆角命令完成腔体的实体构建，保证腔体壁厚均匀，边角过渡平滑，还原实际冲压成型的腔体结构特征。随后进行换热基管的排布设计，按照节高1000毫米的三行排布规则，定位每一根换热基管的安装位置，基管两端与集流腔的连接部位做了贴合处理，还原实际焊接装配的衔接结构。核心的螺旋翅片部分采用螺旋扫描命令生成，严格控制翅片的螺距、片厚与翅片高度，保证翅片与基管外壁完全贴合，还原翅片增大换热接触面积的结构特性，每一片翅片的边缘都做了细微的倒角处理，避免尖锐棱角的结构失真。端部的流体连接接头采用回转体建模方式完成，还原接头的外螺纹结构与密封端面，匹配实际管路连接的结构需求。侧边的安装固定板通过草图绘制阵列孔位，采用拉伸切除命令完成均匀排布的安装孔制作，孔位间距、孔径大小均按照实际安装标准设定，还原设备安装固定的结构特征。材质渲染阶段，为集流腔与安装固定板赋予哑光金属漆材质，模拟碳钢喷塑的表面质感，为换热基管与螺旋翅片赋予深色哑光金属材质，还原翅片表面氧化处理后的视觉效果，为连接接头赋予亮面金属材质，区分不同部件的材质差异。整体模型装配关系清晰，各部件之间无结构干涉，既还原了该类换热装置通过螺旋翅片强化换热、实现流体与空气间热量交换的工作原理，也通过简化的原型结构清晰展现了管翅式换热器的核心构造，可用于换热原理演示、暖通设备结构教学以及相关产品的方案设计参考。
